RSWU-2SP4TS+ 非反射型
SP4T×2 & SPDT 射頻開關模組

非反射 × µs 同步 × SCPI 遠端控制 — 精準射頻控制模組

RSWU-2SP4TS+ 為一款整合兩組 SP4T 射頻開關與一組 SPDT 射頻開關的模組，採用 50 ohms 技術，適用於 100 kHz 至 8500 MHz 頻率範圍；所有開關皆為非反射型設計，在開路狀態下具備終端匹配功能，可有效抑制反射雜訊，提升系統穩定度與訊號完整性。


本模組採滑入式模組化設計，可無縫整合於 SR6-11C 系統平台中，具備高通道隔離度與極低插入損耗特性，適用於高密度射頻開關架構；結合 SR6-CU 控制模組使用時，透過 ASCII 字串即可輕鬆實現遠端控制；支援 USB 與乙太網路（LAN）通訊介面，並相容 SCPI 格式命令，能快速整合進自動化量測與監控系統中。


此外，RSWU-2SP4TS+ 採用固態半導體開關元件，具備高速切換、無機械磨耗、極長壽命等優勢，特別適用於要求高頻率切換與可靠性的應用場景，如研發測試、自動化驗證與通訊監控系統。


產品特點

• 超寬頻操作範圍
• 高速度、無機械磨耗的半導體開關
• 非反射型結構設計
• 可配置為 SP8T 開關架構

應用領域

• 射頻訊號路由
• 射頻切換陣列與矩陣系統
• 研發實驗（R&D）
• 無線電監測應用
• 自動化生產測試環境

功能方塊圖說明

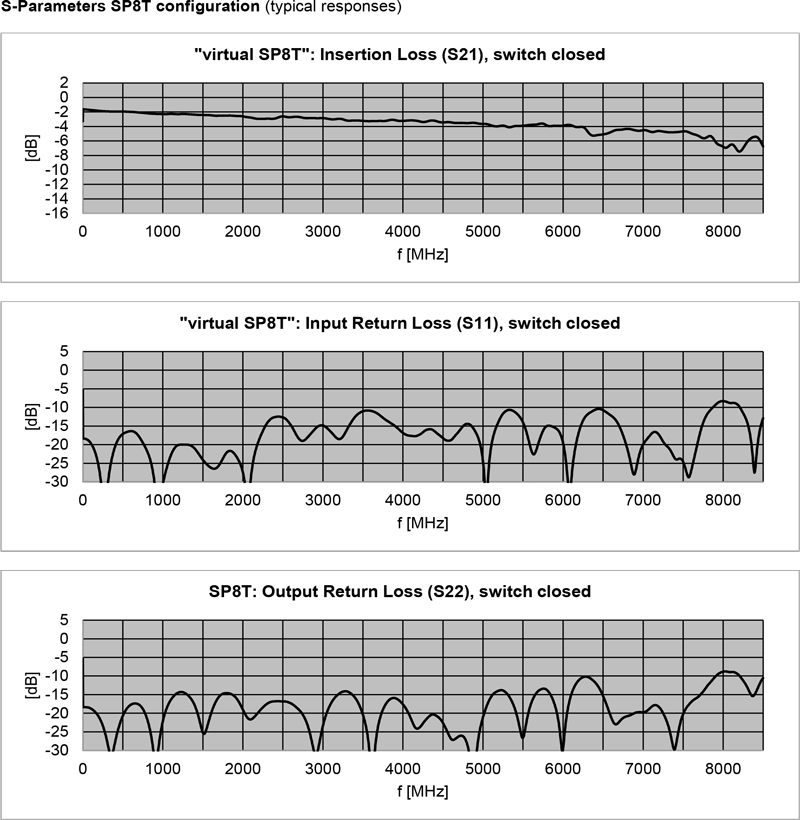

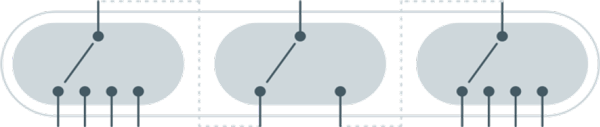

RSWU-2SP4TS+ 內建三組獨立射頻開關，包含兩組 SP4T 與一組 SPDT 開關；模組設計具備高通道間隔離度，確保可同時處理不同訊號而無互相干擾；此外，亦可透過兩條短距射頻外接線纜，將兩組 SP4T 組合成一組 SP8T 開關架構，實現彈性應用。


無磨耗半導體開關技術

RSWU-2SP4TS+ 採用固態型（Solid State）開關元件，可實現極短的切換時間與極高的切換循環壽命，無須機械接點切換機構，具備高可靠性且幾乎零維護需求，適用於嚴苛或連續運作之環境。


同步操作機制

搭配 SR6-CU 控制模組後，指令可透過以下兩種方式執行：

• 接收到單一命令後立即執行，
• 或透過硬體觸發的 SYNC（同步）命令進行同步執行。

在同步執行模式下，系統會接收指令但暫不執行，直到收到 SYNC 命令後，所有預先載入的命令將於微秒等級的時間內同步執行，確保多模組協同操作具備一致性與高速反應能力。


遠端控制功能

結合 SR6-CU 控制模組後，RSWU-2SP4TS+ 可透過 USB 或乙太網路（LAN）介面實現遠端控制，支援以 SCPI 格式撰寫的 ASCII 指令；操作直覺簡便，便於整合進各式自動化測試系統。


內建測試與診斷功能

模組內部具備供電電壓監控功能，可即時偵測電源狀態，並可透過遠端介面讀取模組狀態資訊；此功能有助於系統穩定運作與快速故障診斷。

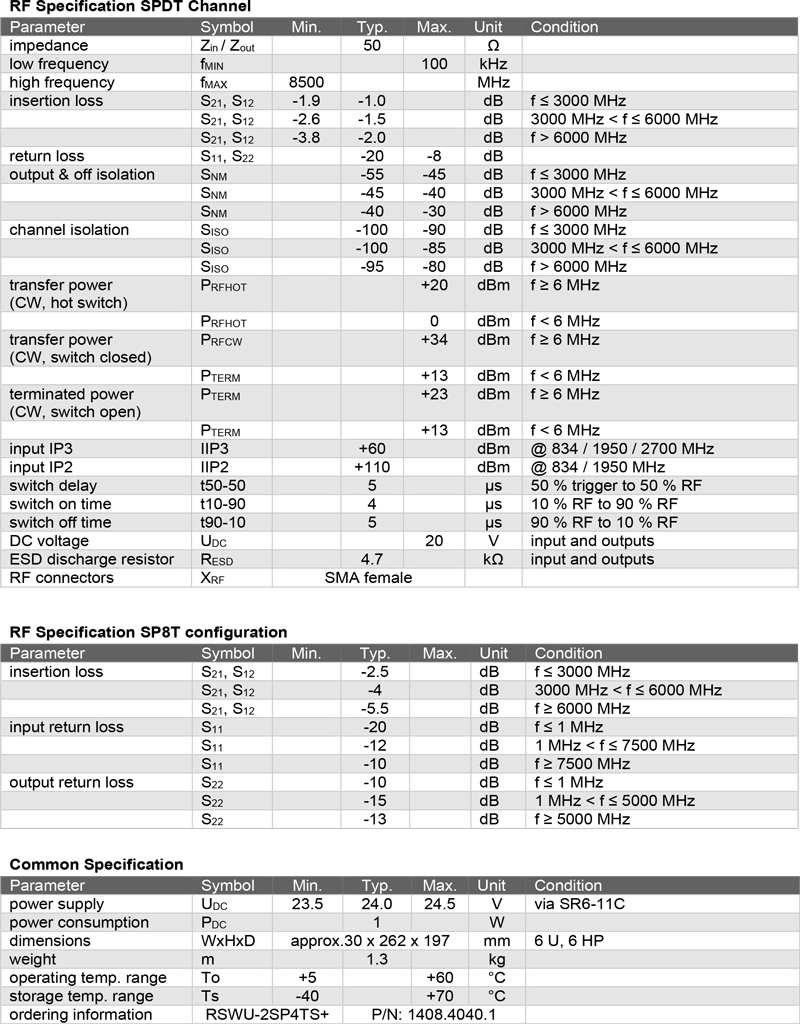

技術規格

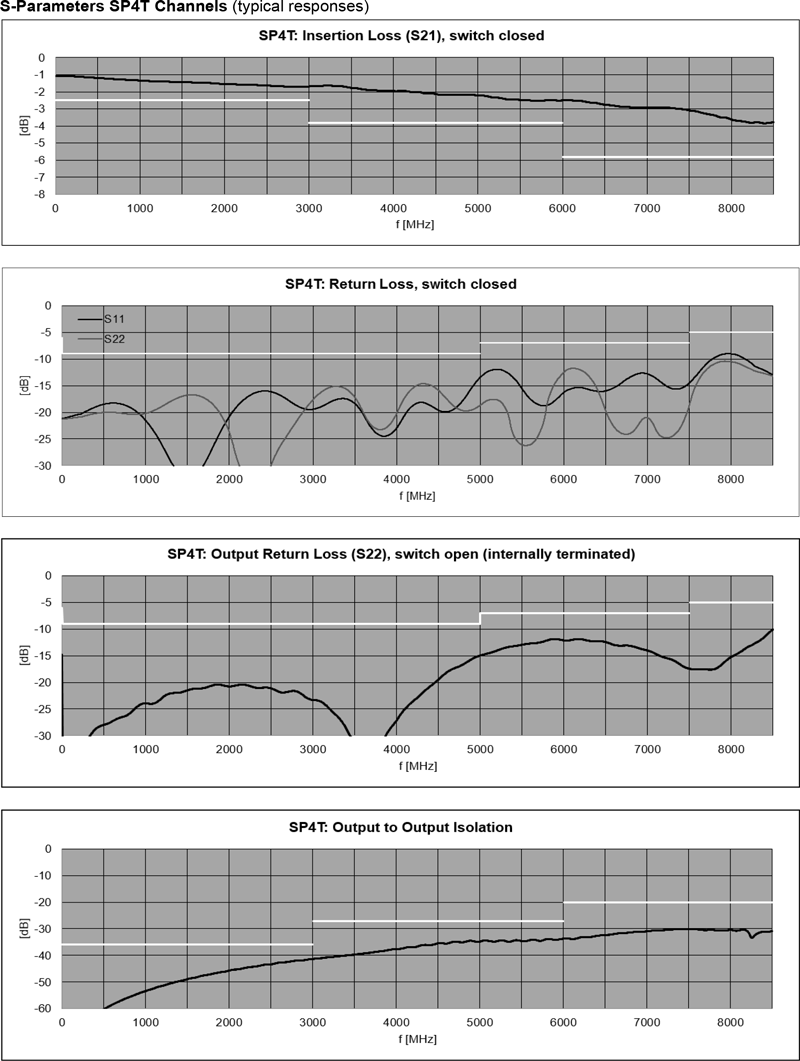

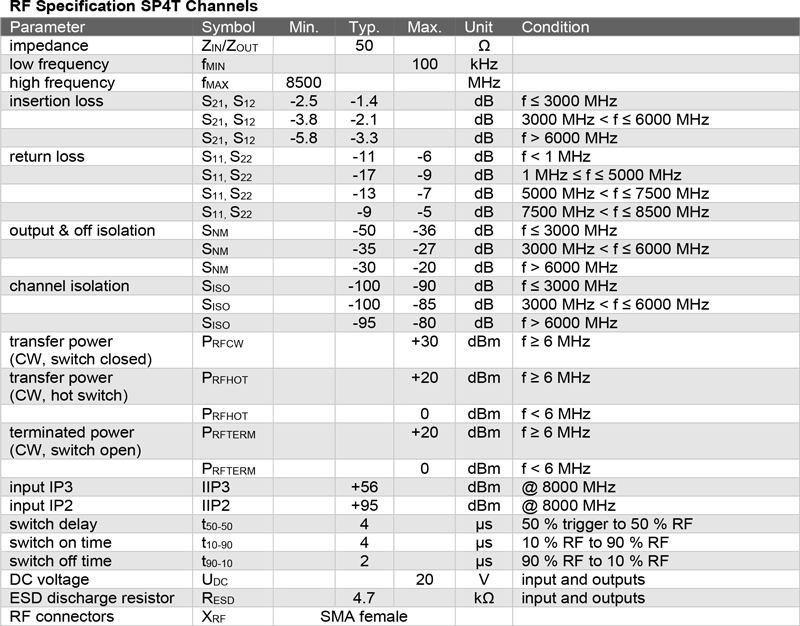

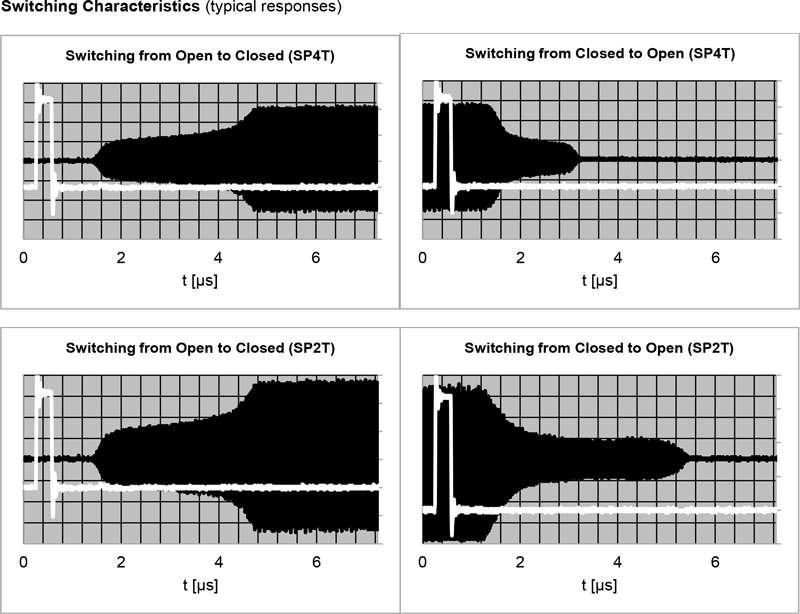

效能

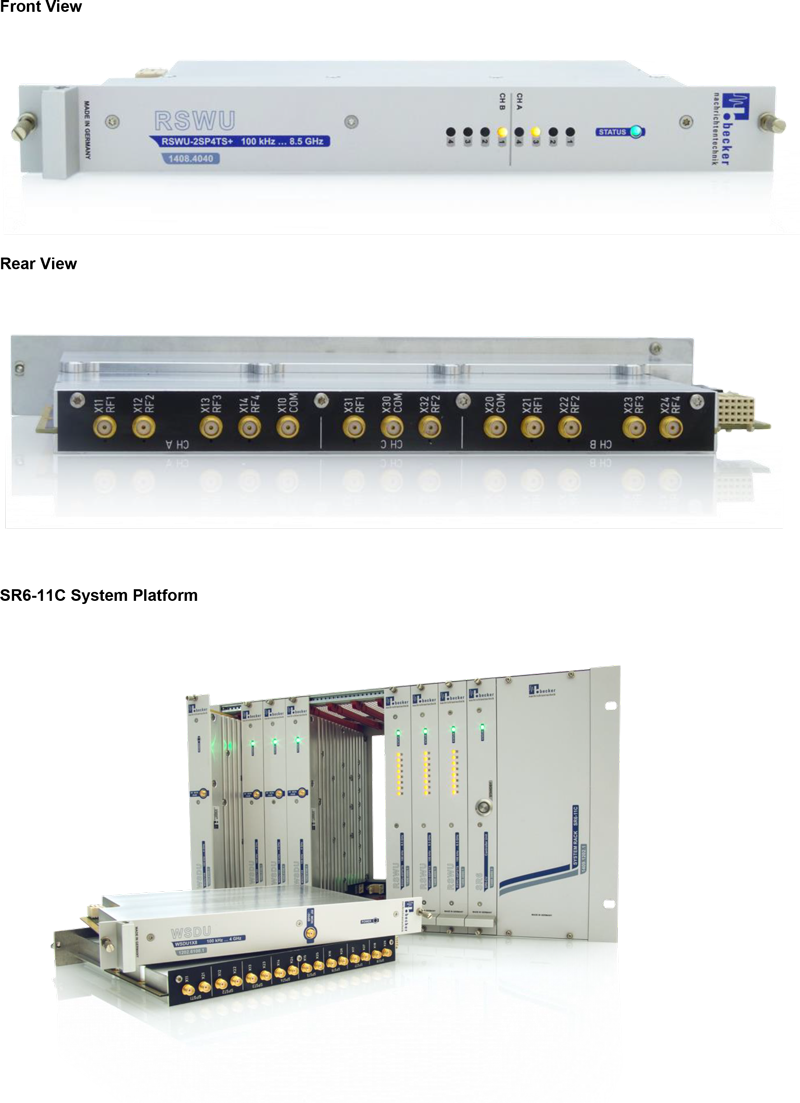

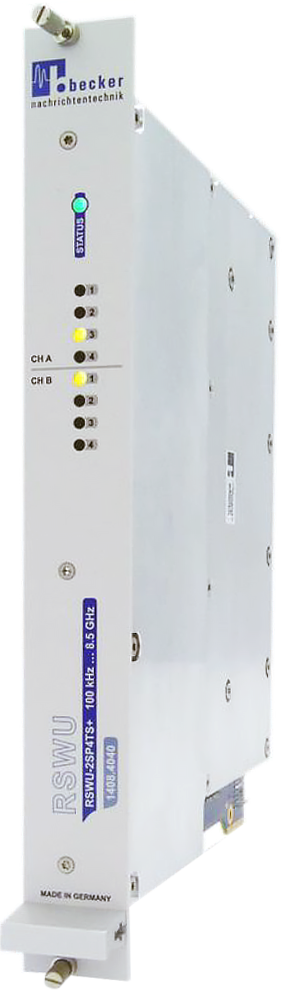

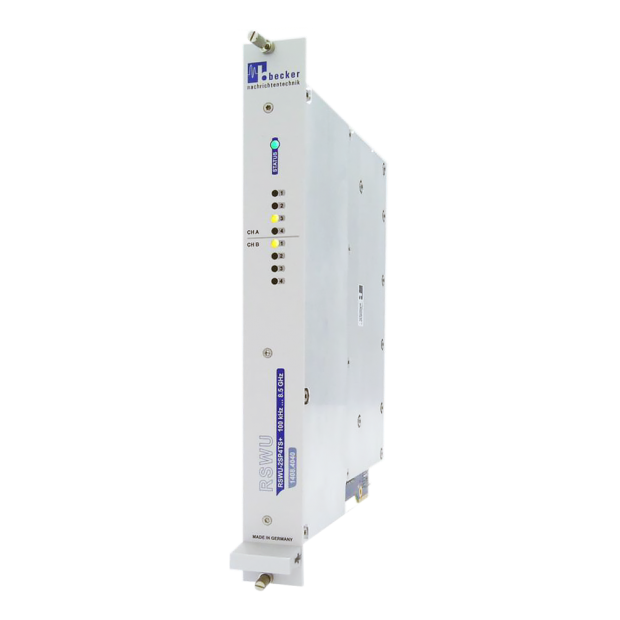

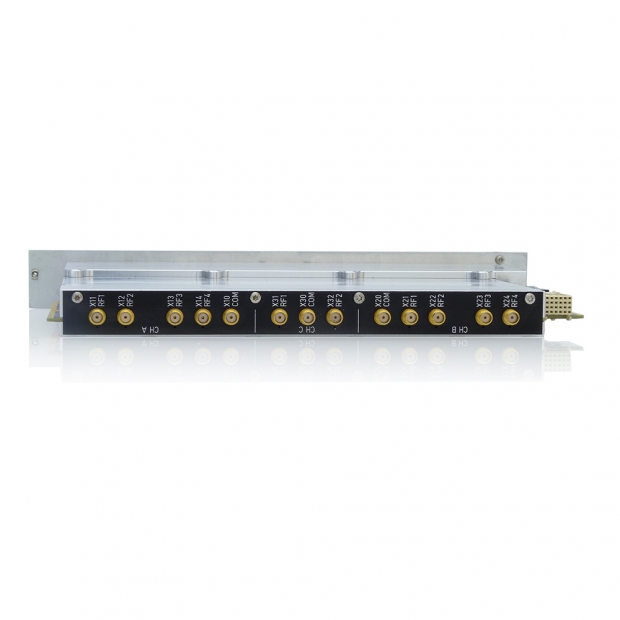

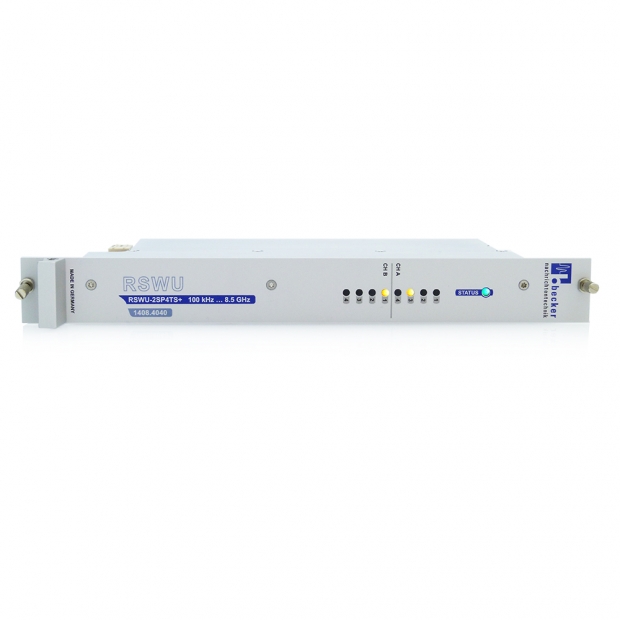

模組外觀與系統整合能力

SR6-11C 系統平台整合

RSWU-2SP4TS+ 專為 SR6-11C 系統平台設計；SR6-11C 提供 11 個模組插槽，可配置以下模組：

• 射頻開關模組，
• 開關矩陣模組，
• 多路耦合器，
• 可變衰減器，
• BIAS-T 模組，
• 電平偵測器，
• 雙向分波/合波器（用於訊號處理），
• 控制模組。

控制 RSWU-2SP4TS+ 模組時需搭配 SR6-CU 控制模組使用。

透過 SR6-11C 後側之 Trigger-IO 介面，系統可實現裝置網路中的同步控制；當觸發輸入端接收到正向 TTL 脈波時，預先載入的設定將直接由硬體執行，反應時間僅為微秒等級；若應用需求為極高速且即時反應，可選擇透過後側的二進位控制介面直接操作硬體模組。

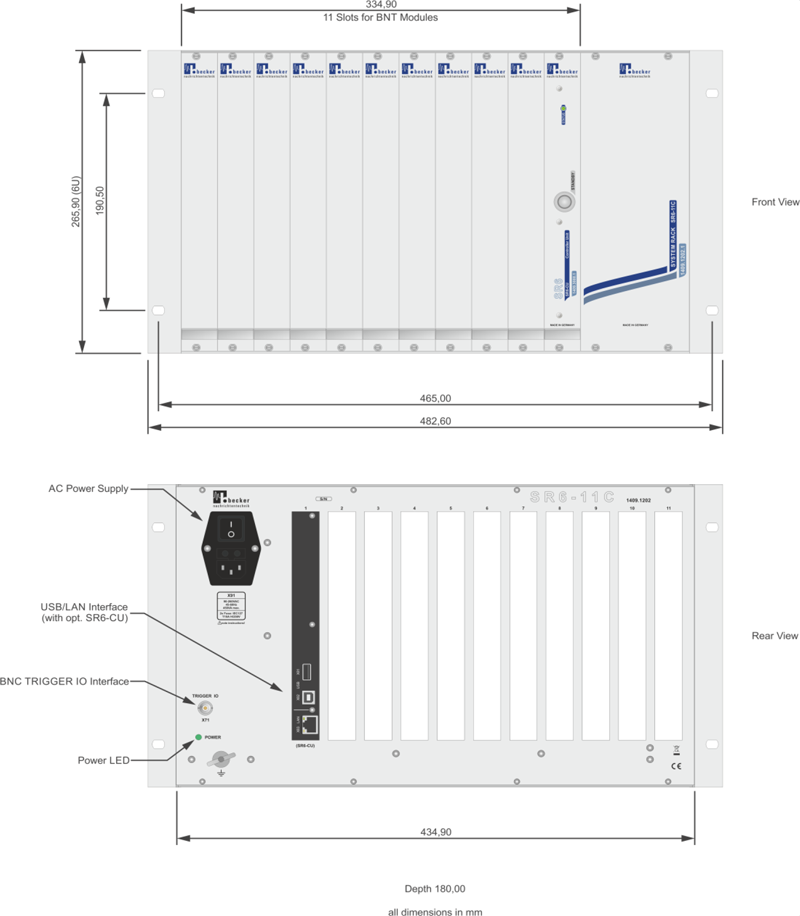

SR6-11C 系統平台外觀尺寸

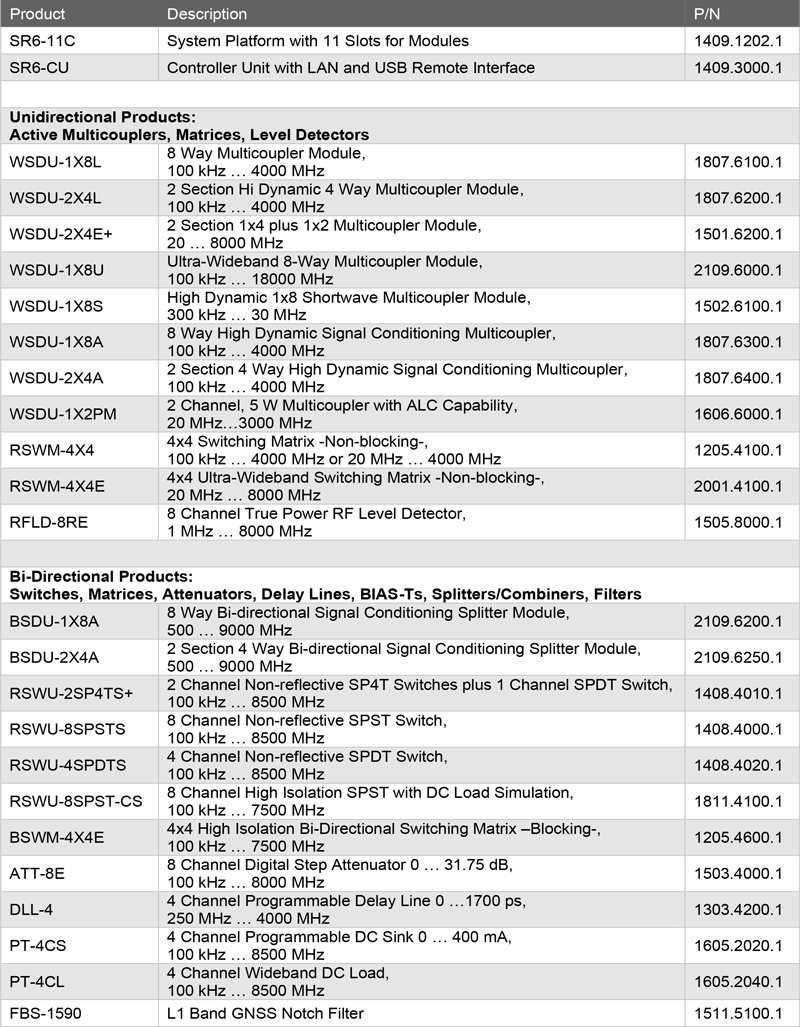

相關產品
