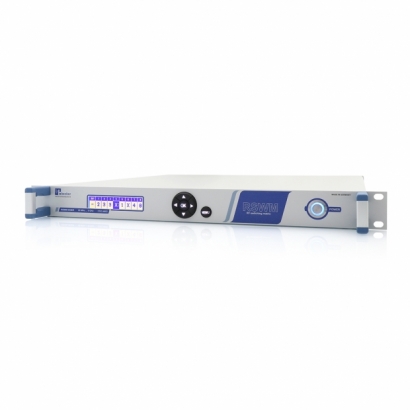

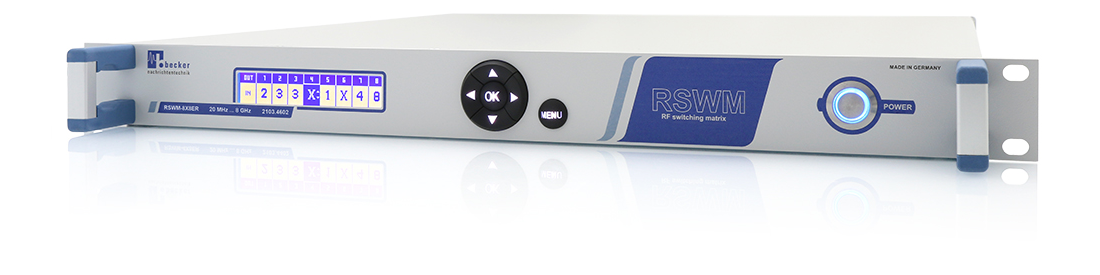

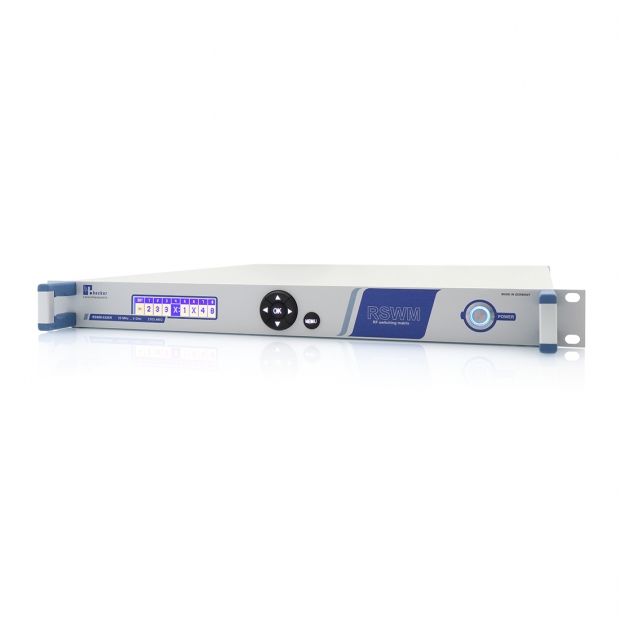

RSWM-8X8R 非阻斷型高動態射頻切換矩陣
自由切換 x 精準路由 x 無損通訊
打造穩定可靠的通訊監測平台
RSWM-8X8R 為一款射頻切換矩陣，可實現多組接收器與不同輸入之間的訊號路由，具備優異的線性度與低雜訊特性，適用於對接收品質有極高要求的應用情境；各通道間提供高隔離度，可有效防止訊號串擾，即便某一接收天線接收到強訊號，也能確保其他天線穩定接收微弱訊號；頻寬涵蓋大多數商業通訊頻段，特別是用於長距離通訊的應用，包含短波訊號與專屬 4G/5G 頻段。
技術特性
- 非阻斷型矩陣，支援 100 kHz ~ 4000 MHz 頻寬
- 高動態範圍
- 高通道隔離度
- 非反射設計
- 緊湊型 19 吋 1U 機箱
- 圖形化使用者介面（GUI）
應用場景
- 無線電監測（Radio Monitoring）
- 頻譜監測（Spectrum Monitoring）
- 通訊情報 / 訊號情報（COMINT / SIGINT）

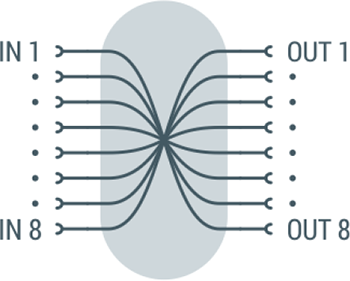

原理架構圖
RSWM-8X8R 內建 8 組等效輸入與 8 組等效輸出，透過非阻斷型矩陣互相連接，任一輸入埠皆可同時連接至多個輸出埠，且在訊號傳輸過程中無損耗。
無磨損固態開關設計
RSWM-8X8R 採用現代化 固態開關元件，具備快速響應能力與極高的切換耐久度，支援 無限次切換操作，幾乎無需維護。
高通道隔離能力
為避免不同類型訊號之間產生非預期耦合，該機種提供 優異的通道隔離效果，可防止鄰近頻道中強弱訊號互相干擾。
多元化控制介面
RSWM-8X8R 配備多種控制方式，包含：
- 面板上的 本地人機介面（MMI）
- LAN 乙太網路介面
- USB 控制介面
使用者可透過 網頁圖形化介面（Web GUI） 進行直覺操作，亦可透過介面埠以 SCPI ASCII 命令 控制系統。
同步操作模式
該機種支援兩種切換模式：
- 直接模式（Direct）： 指令接收後立即執行切換
- 同步模式（Synchronous）： 所有指令暫存，直到收到「SYNC」指令後同步執行
外部觸發功能
與其他 Becker 產品一致，RSWM-8X8R 搭載 TRIGGER IO 埠，可透過硬體訊號觸發多台矩陣同步切換操作。
可選配高通濾波器
RSWM 可搭配選配件 高通濾波器，用於衰減本地 AM 廣播等 低頻與高頻非目標訊號，提升接收品質。
短波應用濾波器支援
若用於 短波應用（最高至 30 MHz），可外接 帶通濾波器（Bandpass Filter），有效抑制 VHF、UHF 頻段的非目標訊號，避免短波範圍內出現失真。濾波器可直接連接於 RSWM 的 RF 輸入端。

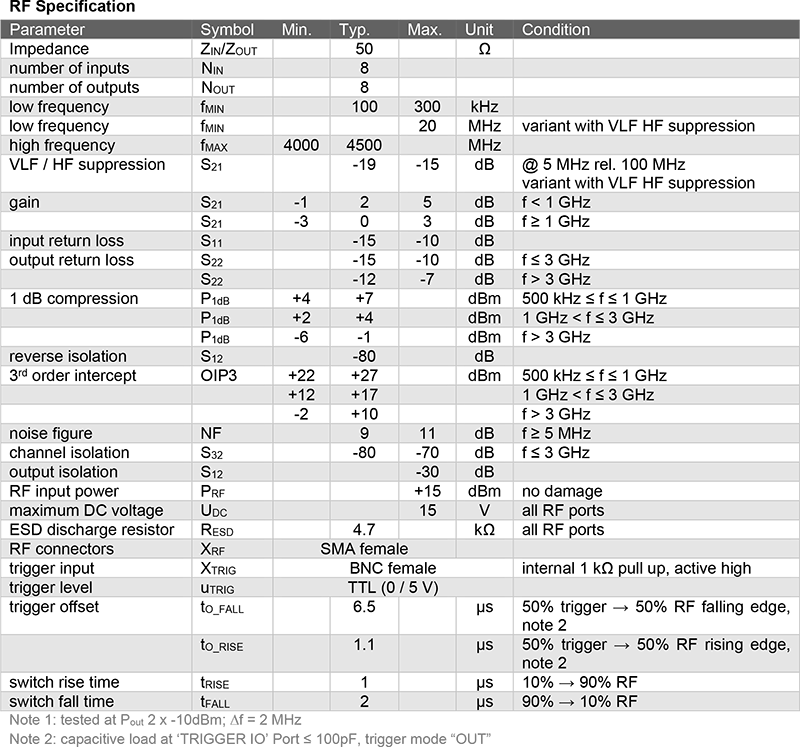

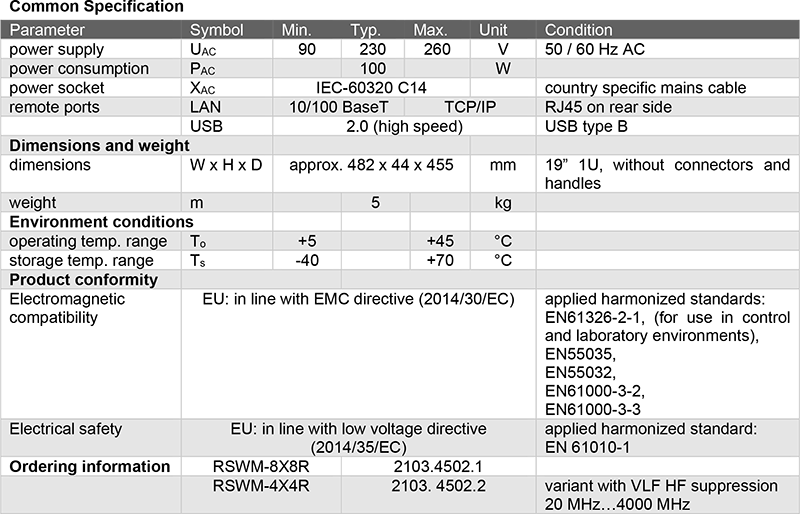

技術規格
應用實例

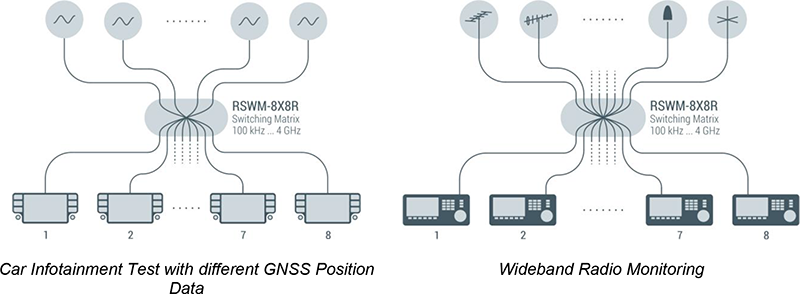

RSWM-8X8R 可靈活應用於無線電監測與研發測試環境，能自由將輸入訊號導向任一輸出埠。可接收來自不同天線或訊號源的訊號，如下圖所示：

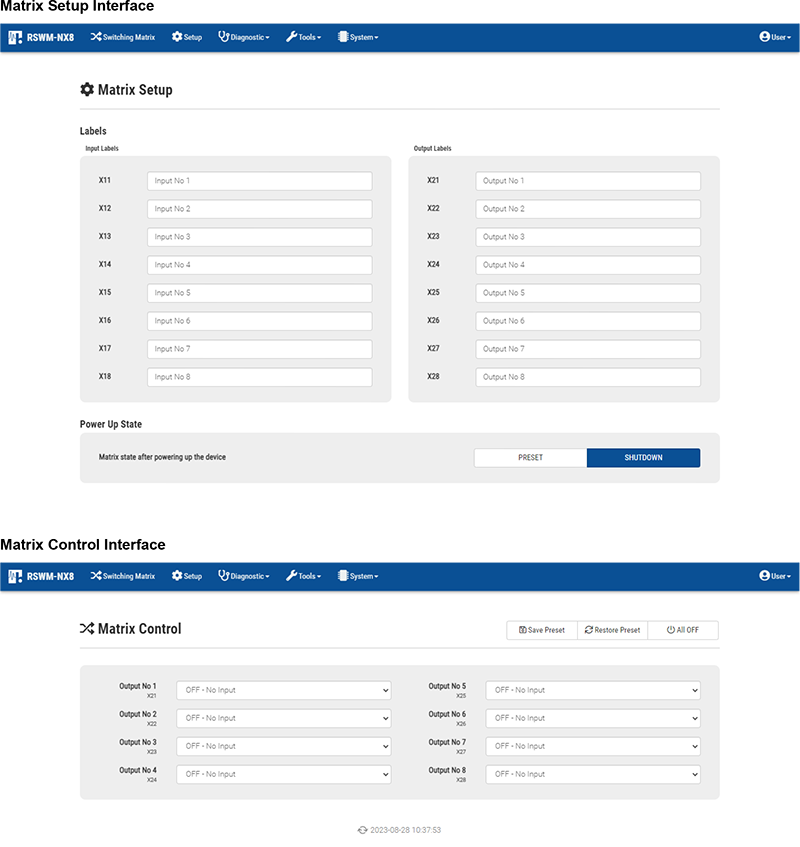

圖形化使用者介面
使用者可透過 GUI 自訂輸入與輸出標籤名稱，使操作更符合實際應用背景，提升辨識效率。

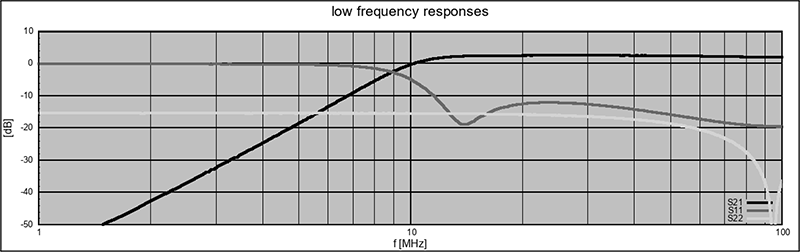

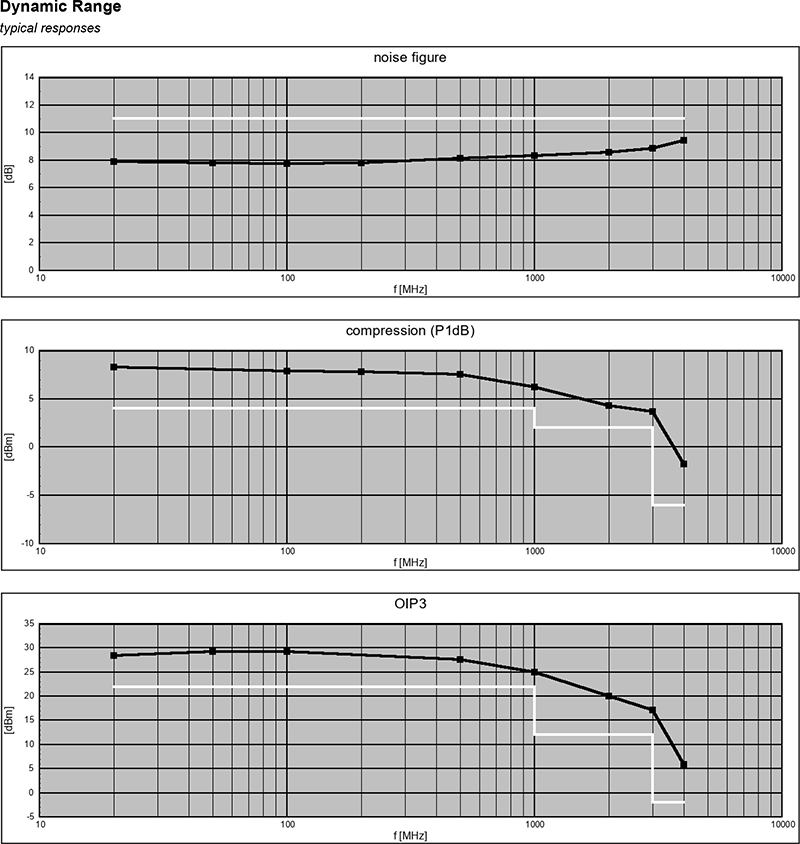

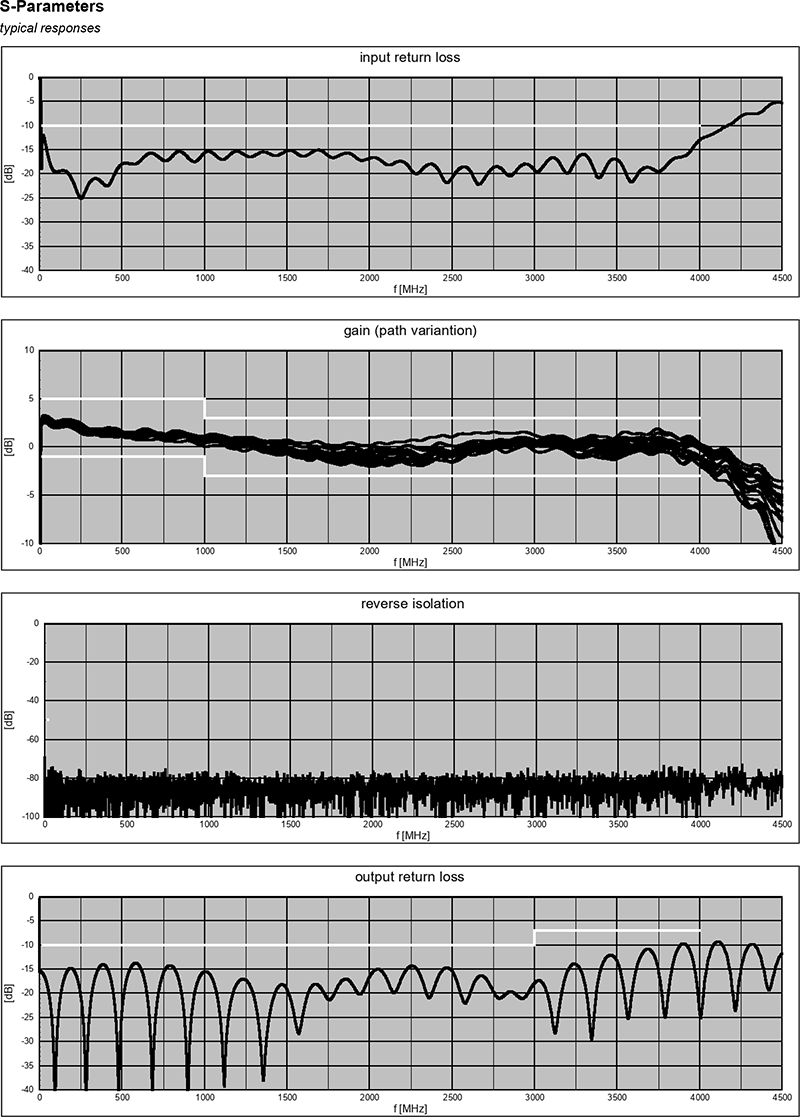

效能

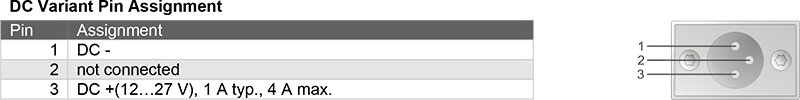

PIN 腳位連接定義
外接短波濾波器外觀

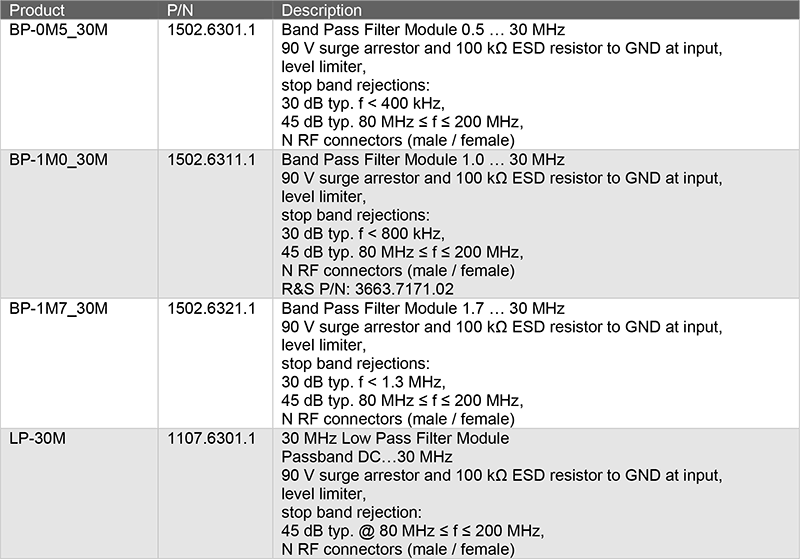

可提供不同頻寬規格的短波濾波器，詳見後方「相關產品」。

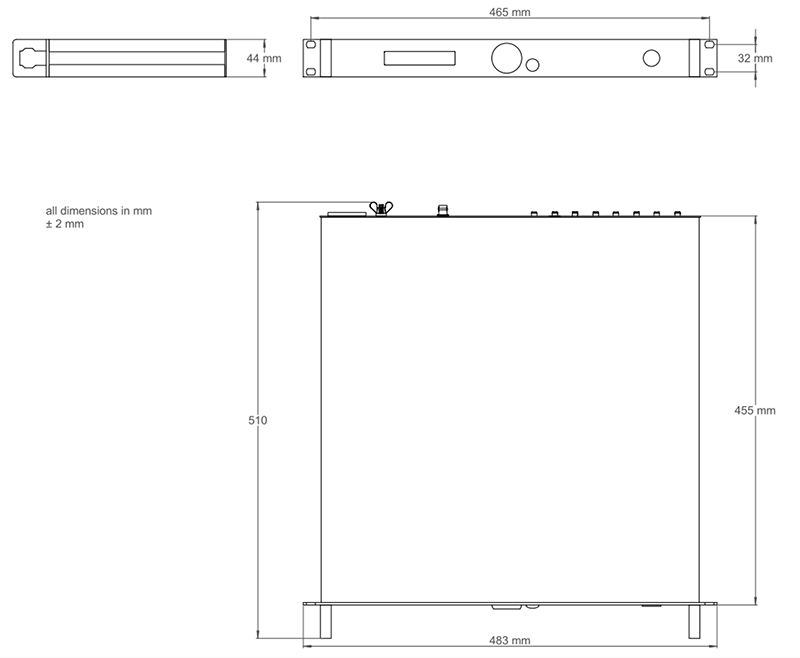

尺寸
相關產品
外接短波應用濾波器

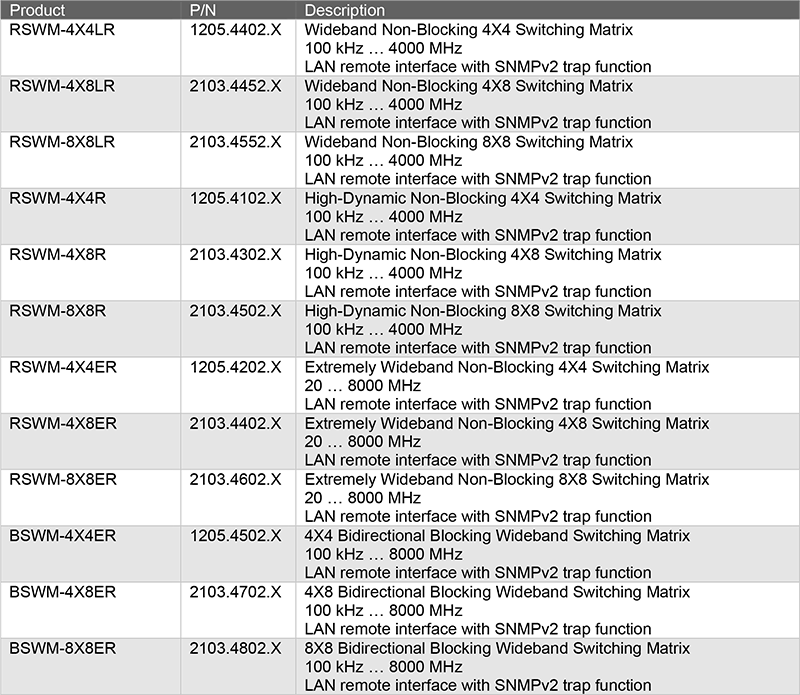

更多型號的射頻切換矩陣
