RSWM-8X8LR 寬頻非阻斷型切換矩陣 (8x8, 100 kHz~4000 MHz)
高隔離、無損切換，專為 RF 測試平台打造
應用於現代化射頻訊號路由系統
現代射頻（RF）訊號路由系統需支援對多種訊號來源（如天線與訊號產生器）之自由且無限制存取能力，RSWM-8X8LR 寬頻射頻切換矩陣為此提供一項高效能的解決方案，特別適用於實驗室、研發測試與驗證等高度依賴靈活配置的應用場域，可讓多組接收端裝置靈活選擇並存取任一訊號來源。
支援高達 4 GHz 的寬頻操作範圍，涵蓋目前所有商用廣播與通訊頻段，包括 GNSS（全球衛星導航系統）與 SDARS（數位衛星廣播服務）；其非阻斷型架構設計，允許任一輸出埠自由連接至任一訊號來源，並可同時支援多個輸出共用單一訊號來源而不造成損耗。
特色
- 非阻斷型架構，確保任意埠自由切換不干擾
- 高通道隔離度，防止訊號耦合干擾
- 高動態範圍與無反射特性，提升訊號完整度
- 頻寬範圍：100 kHz ~ 4000 MHz，涵蓋商用與通訊頻段
- 8 輸入 × 8 輸出，支援多通道靈活連接
- 圖形化使用者介面（GUI）與導引式 Web 操作介面
- 小型化 19 吋 1U 機箱設計，便於機架整合
應用場景
- 射頻訊號路由
- 衛星地面站中頻路由
- 資訊娛樂測試
- 研發（R&D）測試應用
- 測試與驗證設備配置

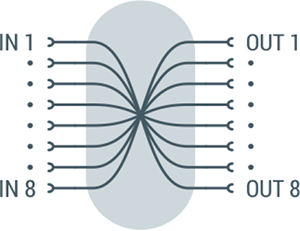

主要區塊架構
RSWM-8X8LR 配置八組等效輸入與八組等效輸出，透過非阻斷型切換矩陣互相連接，任一輸入埠均可路由至多組輸出埠，且訊號傳輸無任何損耗。
無磨損固態開關設計
該機種採用固態開關元件（Solid-State Switching Elements），可快速響應操作指令，並支援無限次切換循環，幾乎無需維護。
高通道隔離設計
為防止不同類型訊號間發生非預期耦合，該機種具備高通道隔離度，即便在相鄰頻道中同時存在強訊號與微弱訊號，也能確保互不干擾，維持量測與通訊的穩定性。
多元控制介面
RSWM-8X8LR 提供多種控制方式以提升使用彈性，前面板設有本地操作界面（MMI），亦支援 LAN 與 USB 介面；系統可依需求選擇：
- 直覺式 Web 圖形介面（GUI）管理
- 透過 SCPI 協定 ASCII 指令遠端控制
同步操作模式
RSWM-8X8LR 提供兩種切換模式：
- 直接模式（Direct）： 每個切換命令收到後立即執行。
- 同步模式（Synchronous）： 所有命令先儲存，直到接收到 "SYNC" 命令後才同步執行。
外部觸發功能
該機種設有 TRIGGER IO 埠，可透過外部硬體訊號實現跨多個矩陣裝置之同步觸發操作，提升測試系統整合能力。

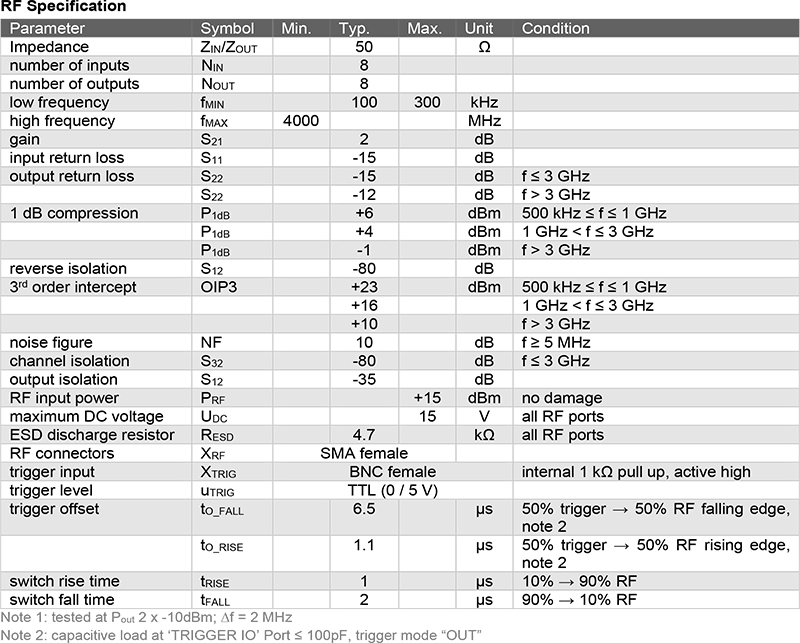

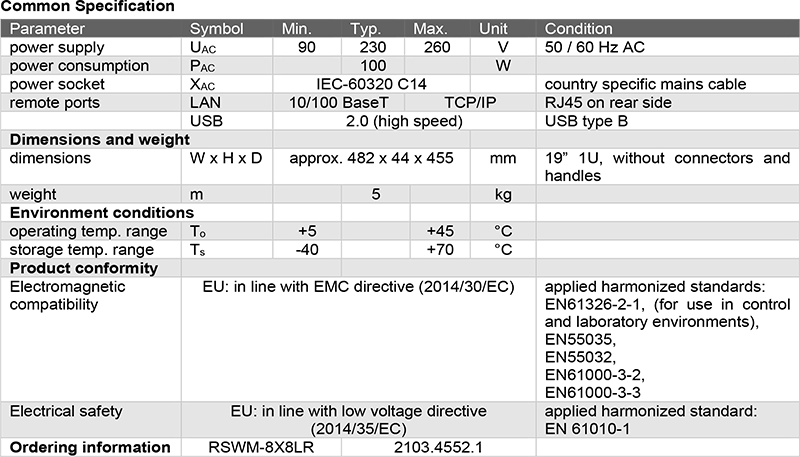

技術規格

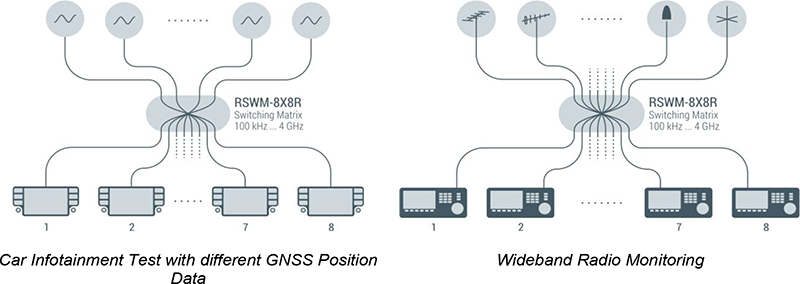

應用實例
RSWM-8X8LR 可廣泛應用於無線電監控與研發驗證測試等場域，使用者可靈活地將輸入訊號分派至任一輸出端；例如：
- 輸入連接至不同訊號產生器或天線，
- 輸出連接至各接收模組或量測儀器，
- 完整建立靈活可控的測試平台。

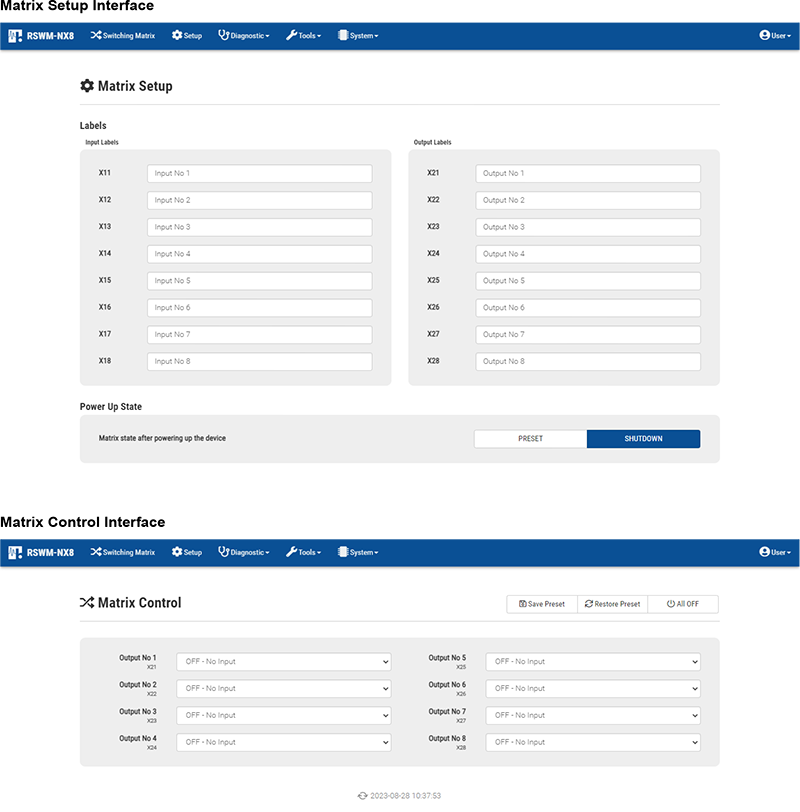

圖形化使用者介面（GUI）
圖形化操作介面允許使用者自訂輸入／輸出標籤，根據應用場景加註意義標示，使操作更加直覺與人性化。

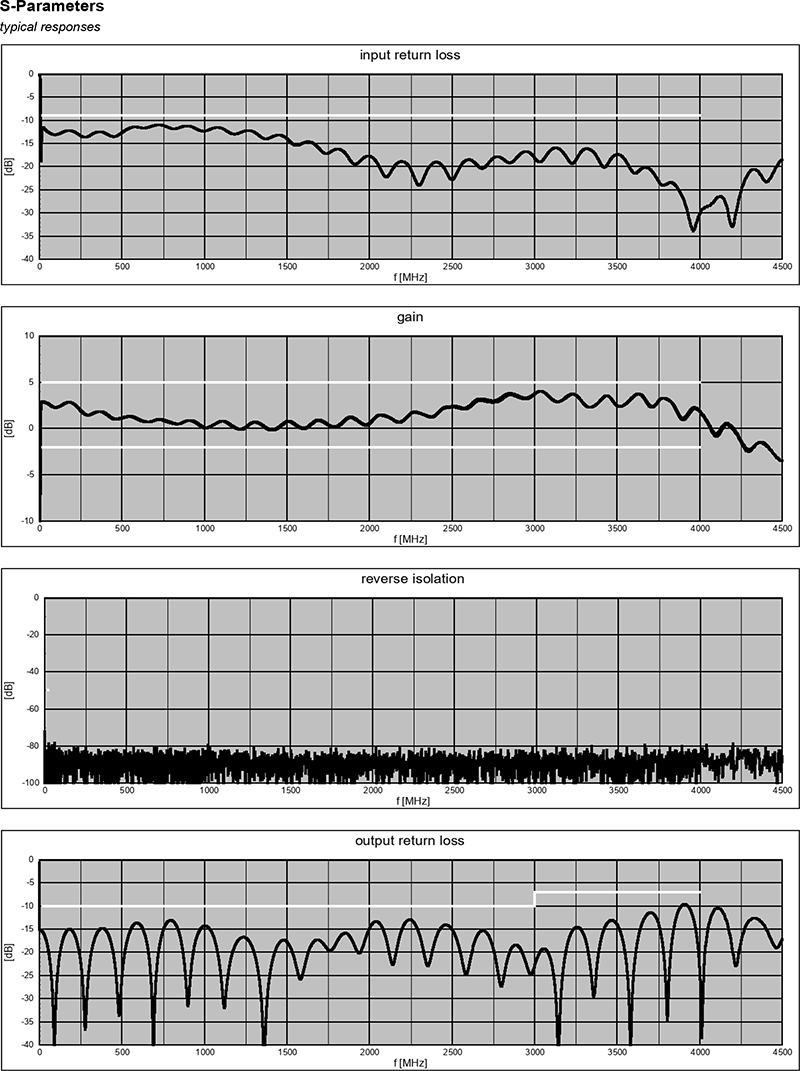

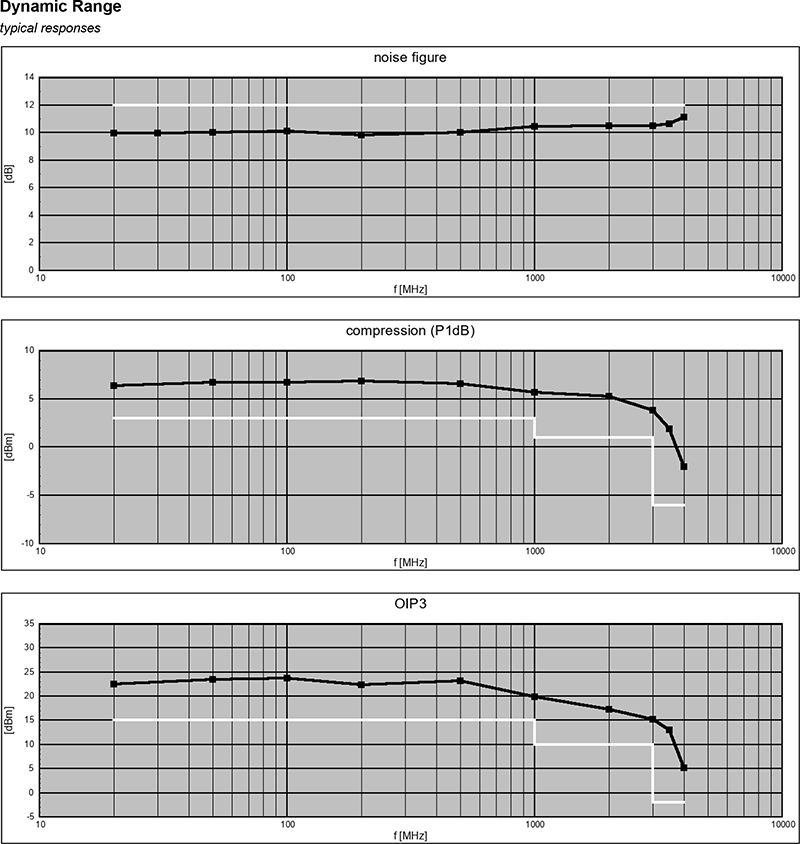

效能

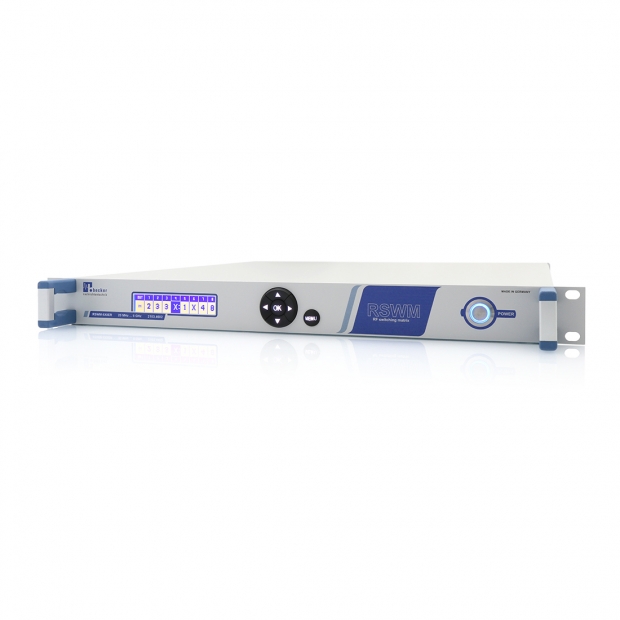

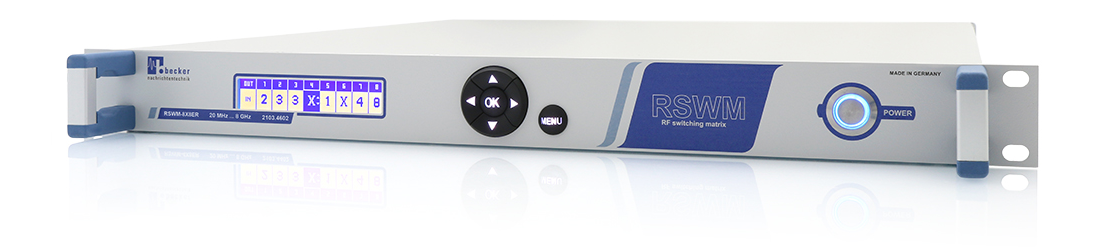

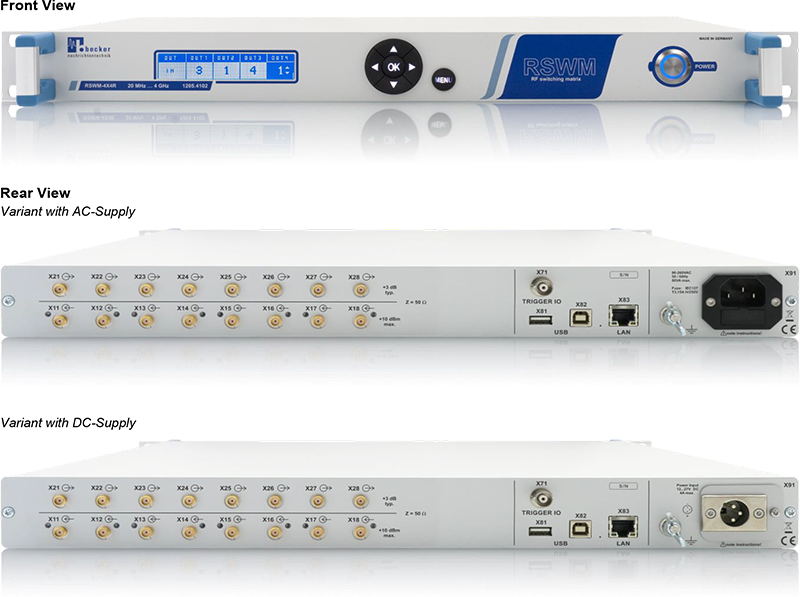

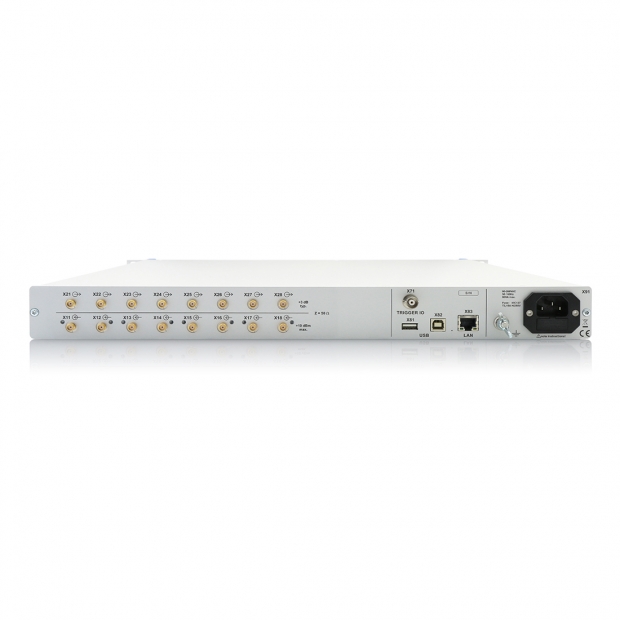

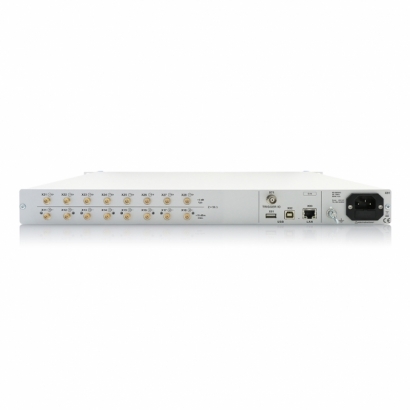

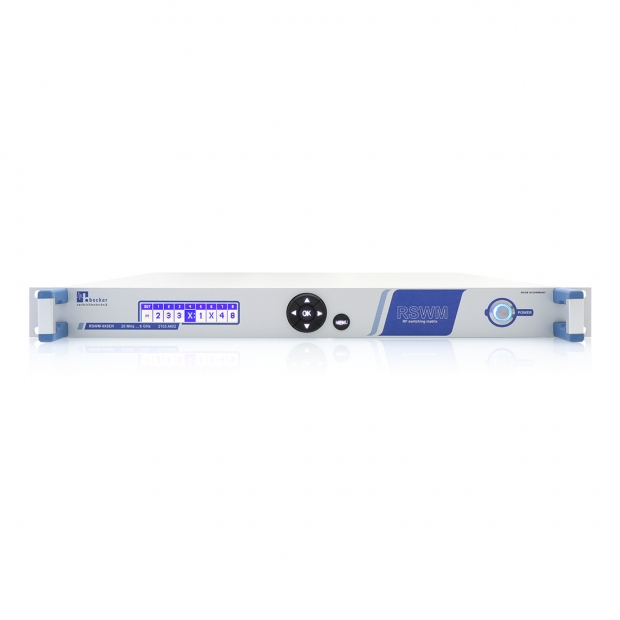

外觀

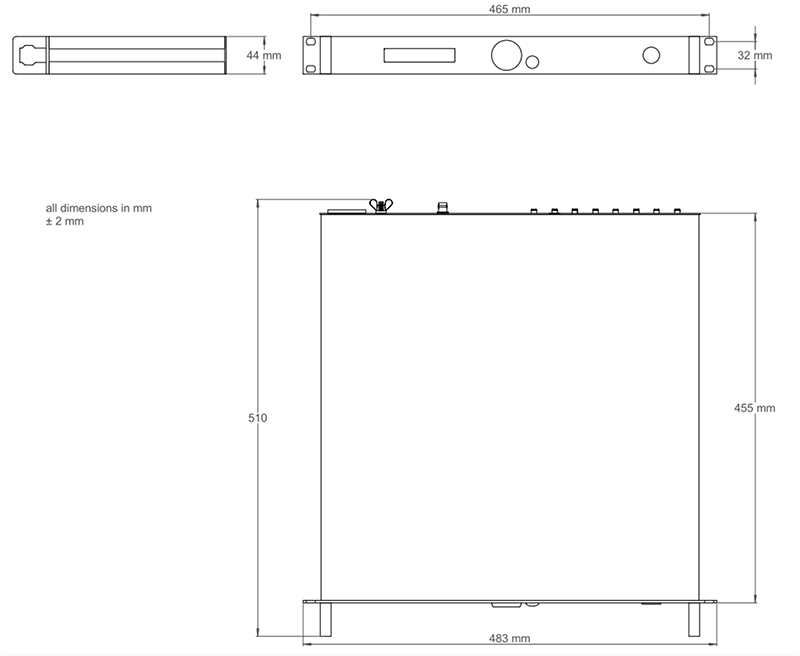

尺寸

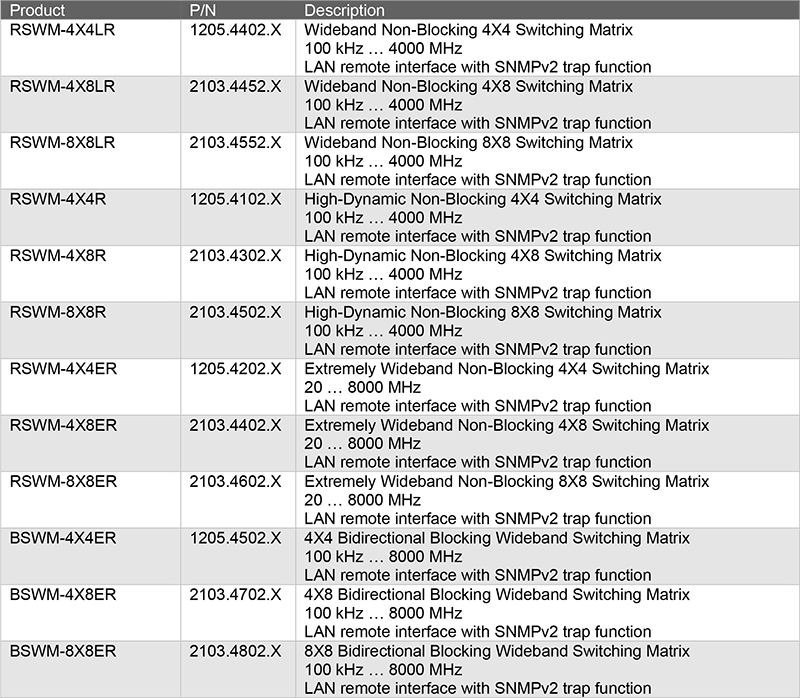

相關產品
