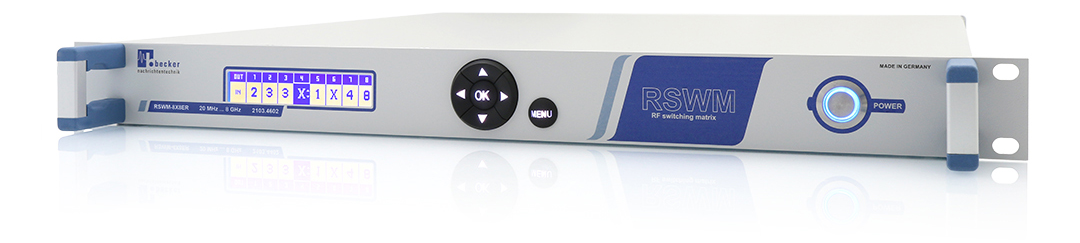

RSWM-8X8ER 超寬頻 8X8 射頻切換矩陣
多訊號輸入、無損路由、極速同步切換
RSWM-8X8ER 是一款射頻切換矩陣，能夠將多組接收器之間的訊號靈活地路由至多個輸入端，具備優異的線性度與低雜訊特性，使該機種特別適合對接收品質有高度要求的應用場景；各通道間具備高隔離度（High Isolation），可有效避免訊號串擾，即使某一天線接收到強訊號，亦不會影響另一天線接收微弱訊號。
極寬頻設計支援幾乎所有當前主流的商用通訊頻段，涵蓋：GSM900、GSM1800、UMTS、LTE 4G、LTE 5G FR1，以及 Wi-Fi 各代標準，包括 IEEE 802.11a/b/g/n/ac/ax（Wi-Fi 6E）與 802.11be（Wi-Fi 7）。
產品特性
- 高動態範圍
- 高隔離度
- 無反射設計
- 小型化 19 吋 1U 機箱設計
- 圖形化使用者介面
- 提供 AC 或 DC 電源供應變體
應用場景
- 無線電監控（Radio Monitoring）
- 頻譜監控（Spectrum Monitoring）
- 通訊情報／訊號情報（COMINT / SIGINT）
- 訊號路由（Signal Routing）
- 研發測試（Research & Development, R&D）
- 測試設備整合
AC／DC 電源供應選項
RSWM-8X8ER 提供 AC 與 DC 電源供應兩種版本，可因應靜態與移動式應用需求，兩種版本皆支援寬輸入電壓範圍，具高度彈性。
自動節能功能
未使用之 RF 路徑將自動關閉，進一步降低功耗、節省能源成本。
基本架構圖
RSWM-8X8ER 具備 4 組等效輸入埠與 8 組等效輸出埠，透過非阻斷型（Non-blocking）矩陣互相連接，可實現單一輸入對應多個輸出，且不會造成訊號損失。
無磨損固態開關
整合現代固態開關技術，具備快速反應能力與極高開關壽命，幾乎無需維護。
高通道隔離度
不同類型訊號間可有效避免非預期耦合，即便相鄰頻道分別有強弱訊號存在，也幾乎不互相干擾。
多元控制方式
RSWM-8X8ER 提供：
- 前面板本地操作界面（MMI）
- LAN 與 USB 接口
可選擇透過：
- 直覺式 Web 圖形介面遠端控制
- SCPI ASCII 指令介面（適用自有軟體整合）
同步操作模式
支援兩種切換模式：
- 即時執行：每接收一筆指令立即執行切換；
- 同步切換：所有待執行切換動作，將延遲至收到 SYNC 指令後同步執行。
外部觸發功能
與其他 Becker產品一樣，RSWM-8X8ER 提供 TRIGGER I/O 埠，可讓多台切換矩陣裝置透過 硬體觸發訊號進行同步操作。

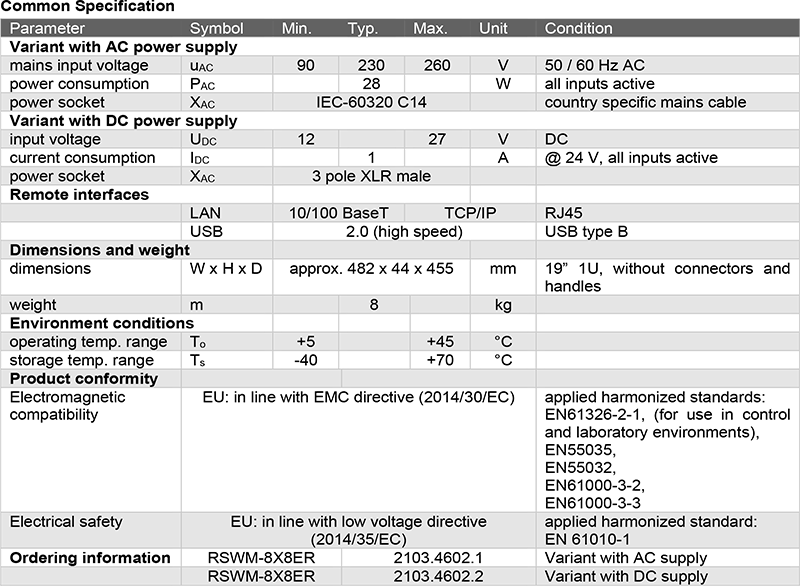

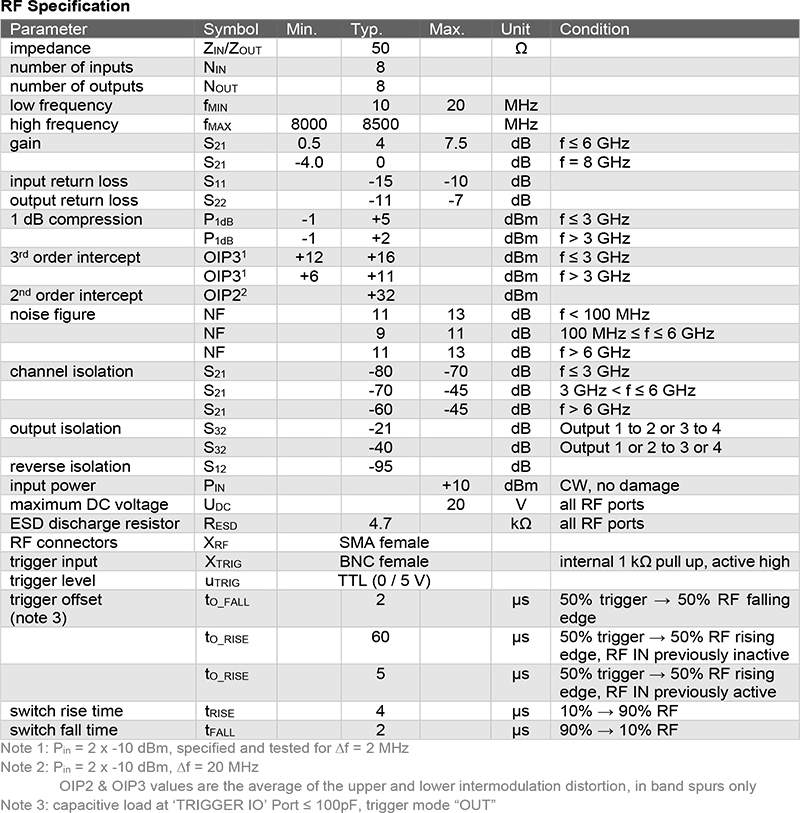

技術規格
應用實例
RSWM-8X8ER 可廣泛應用於無線電監控與研發測試場景，使用者可依需求將任一輸入訊號靈活路由至任一輸出埠。輸入可連接不同訊號源或天線。

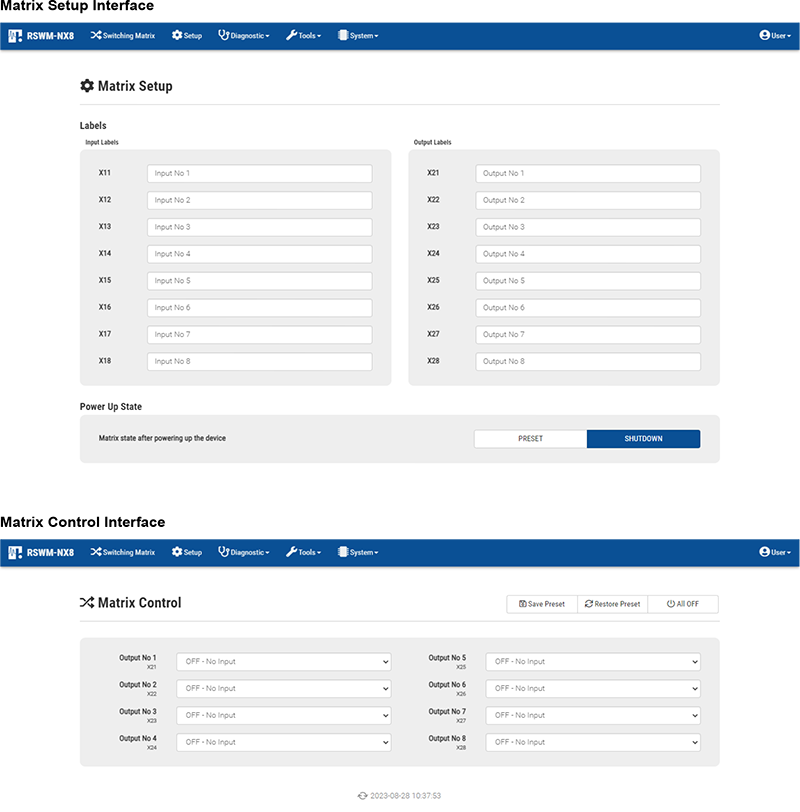

圖形化使用者介面
使用者可透過 GUI 自訂標籤名稱，提高操作識別度與應用便利性。

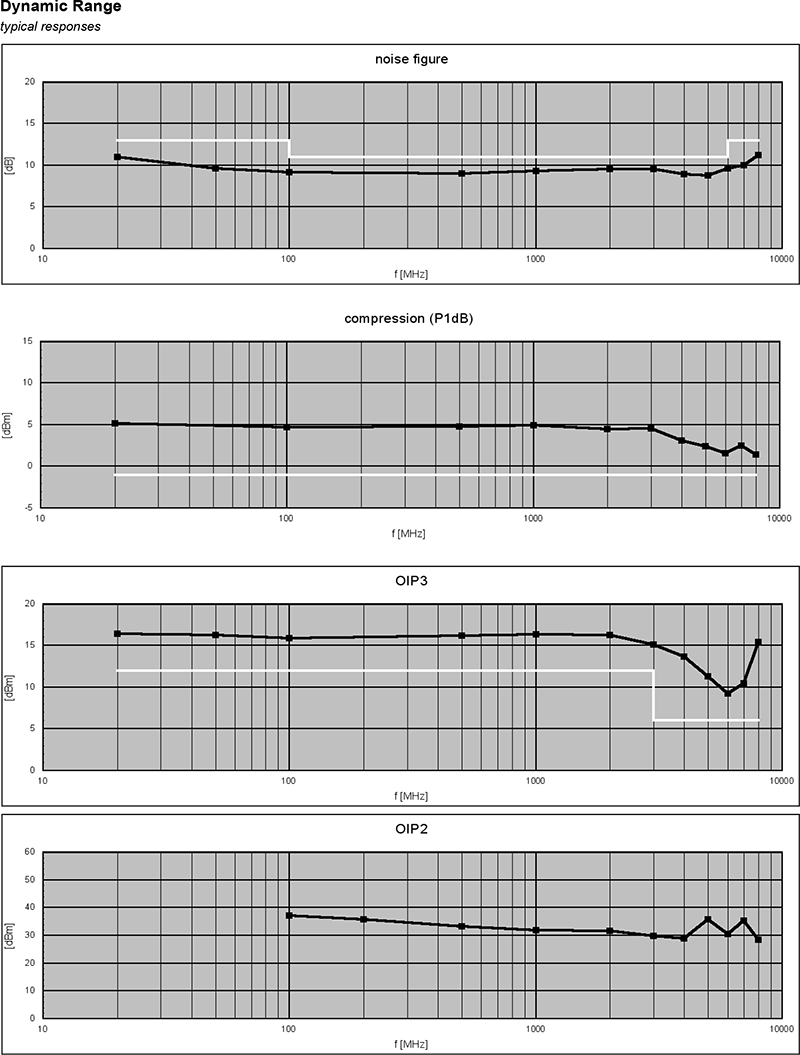

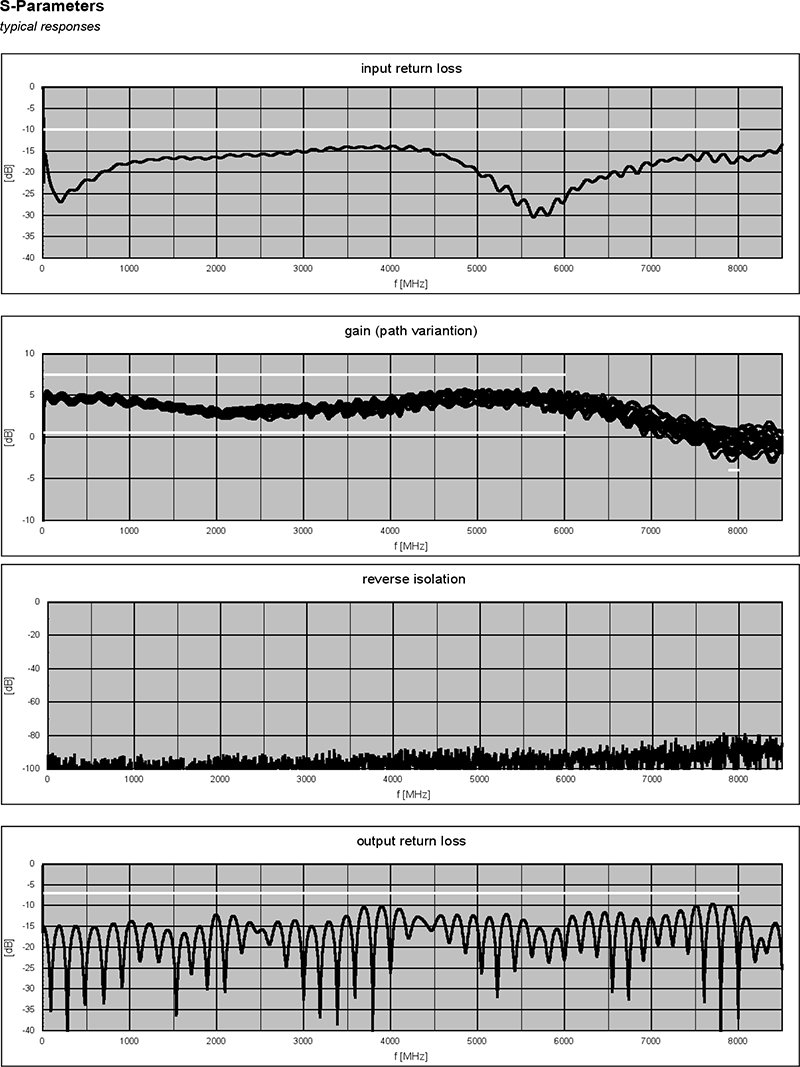

效能

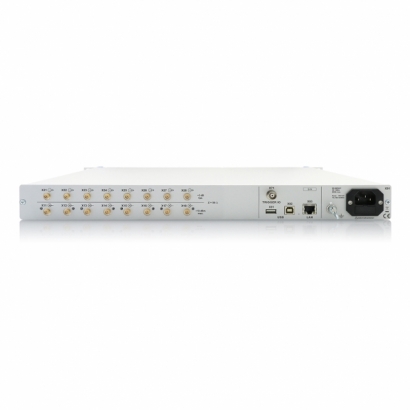

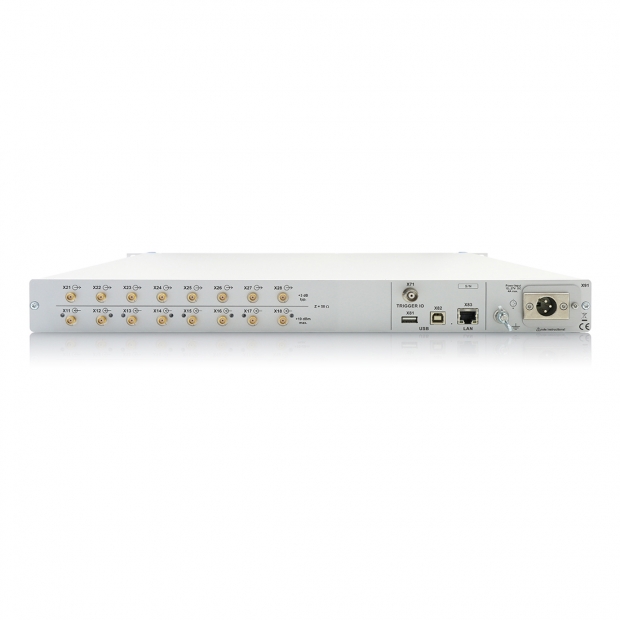

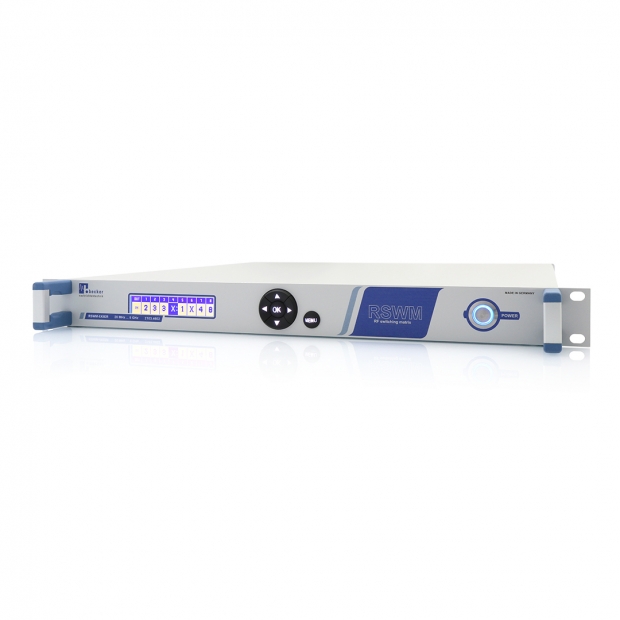

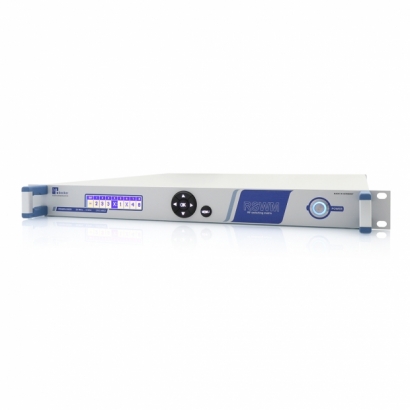

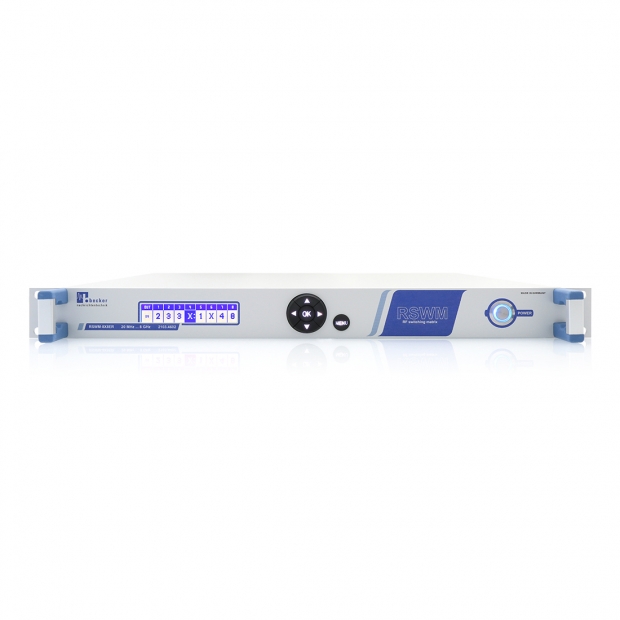

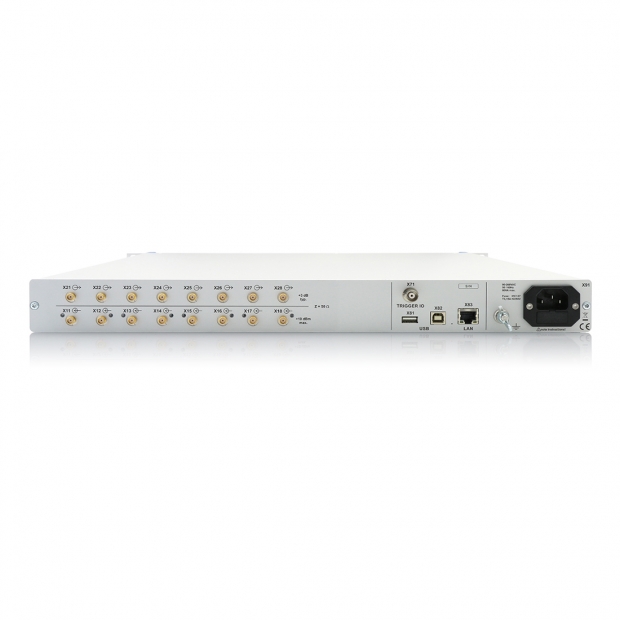

外觀
Pin Assignment

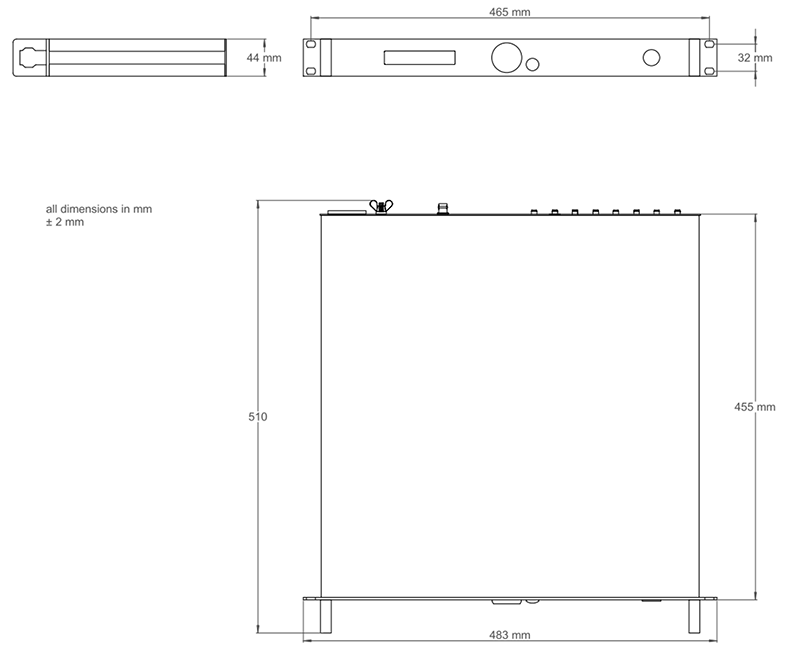

尺寸

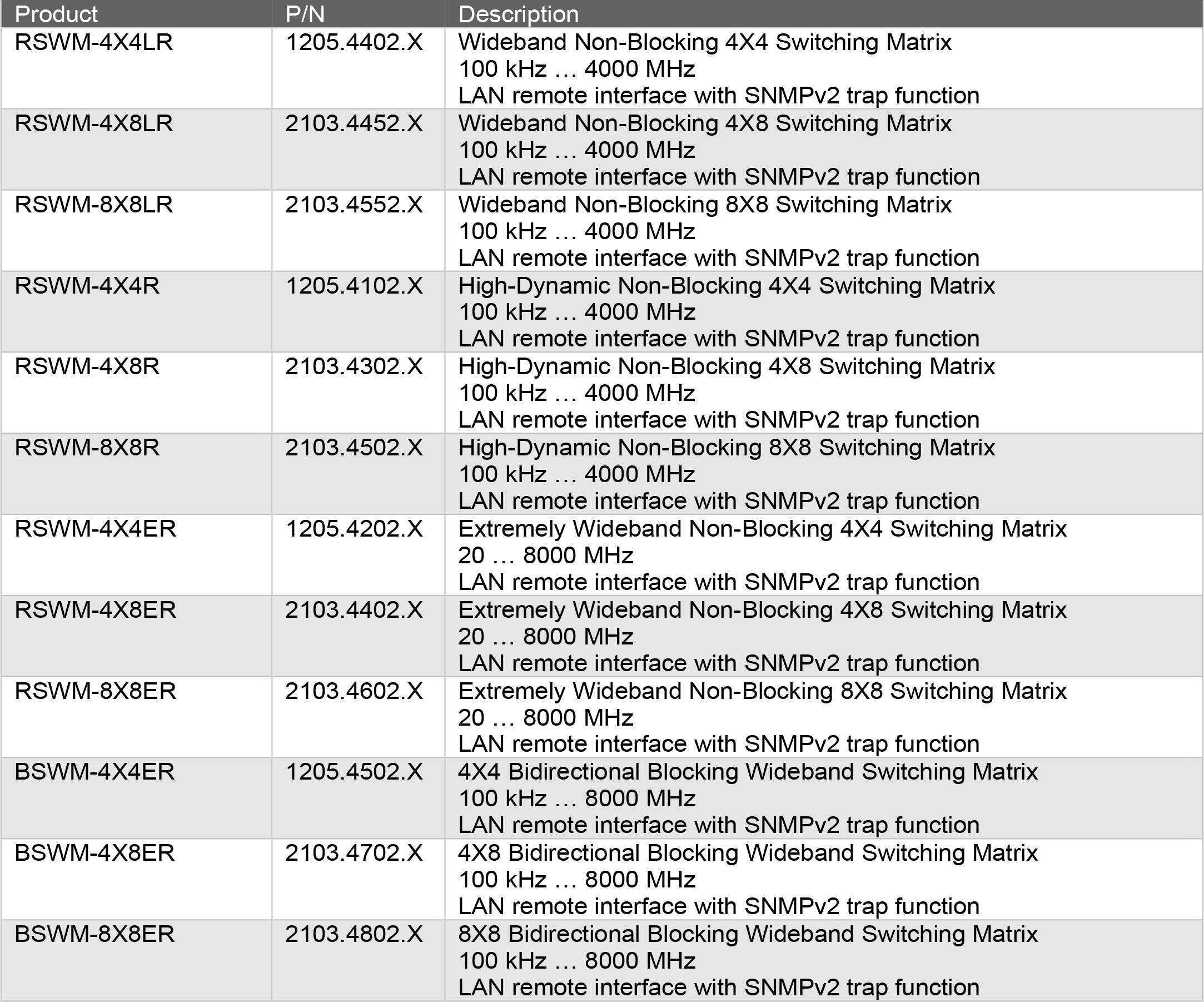

相關產品
