RSWM-8X4R 非阻斷型高 IP3 射頻切換矩陣

穩定訊號路由，掌握每一頻段
多輸入高隔離切換架構，適用於通訊監控與高品質接收環境

RSWM-8X4R 為一款射頻切換矩陣，可靈活實現多組接收器與輸入源之間的訊號路由，該機種具備優異的線性度與低雜訊特性，特別適用於對接收品質有高度要求的應用場景。

具備輸出埠間高隔離度（High Port-to-Port Isolation）設計，有效抑制非目標頻段的串擾干擾；即使某一接收通道出現高強度訊號，其餘天線仍可穩定接收微弱訊號，確保通訊品質一致性與系統穩定度。

此外，該機種採用寬頻架構設計，涵蓋大多數商用通訊頻段，特別適合長距離通訊應用，可支援如短波（Shortwave）通訊與專用 4G / 5G 頻段等多樣化場景。


技術特點

• 非阻斷型（Non-blocking）架構，支援任意路由組合
• 頻率範圍：100 kHz 至 4000 MHz，涵蓋多數主流商用通訊頻段
• 高 IP3（第三階互調截取點）特性，適用於高動態範圍應用
• 輸出埠間高隔離度，有效避免串擾
• 工業標準 19 吋機框設計（1U 高度），適用於機架整合
• 支援網頁圖形化操作介面，操作便捷
• 8 組輸入埠、4 組輸出埠配置，滿足多樣化路由需求

適用應用

• 無線電監控（Radio Monitoring）
• 頻譜監控（Spectrum Monitoring）
• 通訊測試平台
• 訊號路由與切換系統建構

應用場景

RSWM-8X4R 適合部署於各類需要多埠路由能力且對接收品質高度要求的任務環境，包括但不限於無線電通訊監控、政府與軍事通訊監控（COMINT / SIGINT）系統、實驗室測試平台，以及研究機構之訊號處理應用。

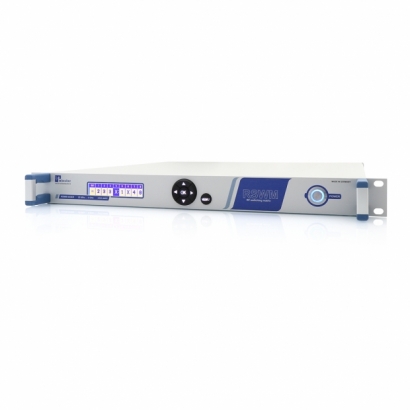

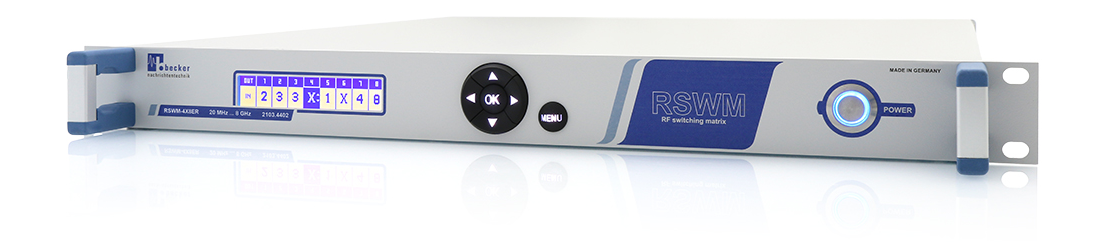

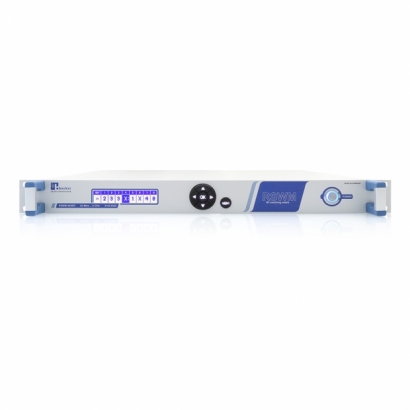

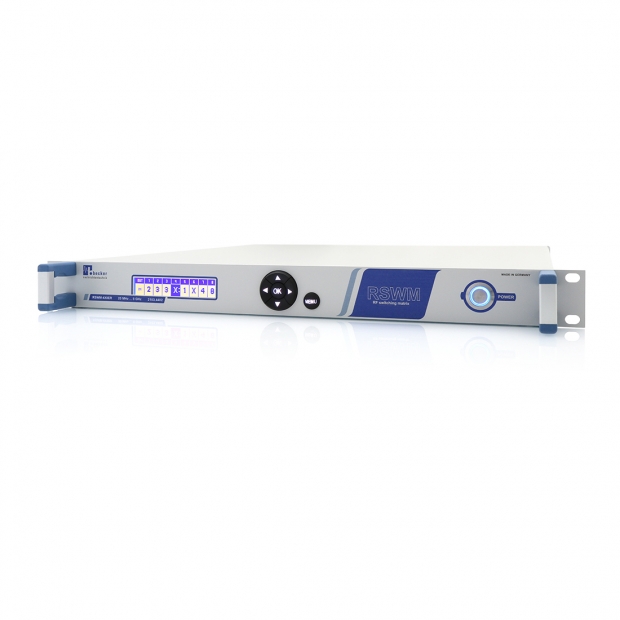

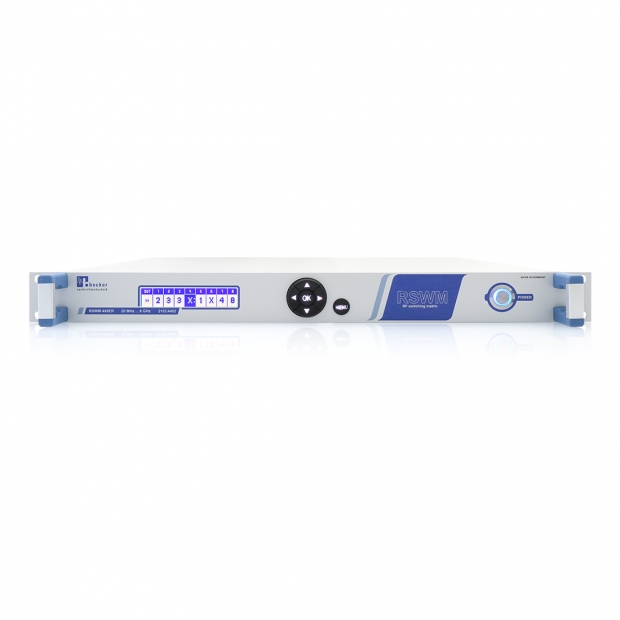

機構設計與外觀

該機種採用標準 19 吋工業機箱設計，可輕鬆整合至現有測試架構中，提升系統建置彈性與擴充性。
