RSWM-8X4LR 寬頻非阻斷型切換矩陣

多訊號自由切換，廣播驗證最佳利器

現代射頻訊號路由系統需要讓接收設備能靈活存取多種訊號源，例如天線或訊號產生器；RSWM-8X4LR 寬頻 RF 切換矩陣專為此需求設計，能在實驗室、測試與驗證等環境中，提供高效率的訊號切換解決方案，讓多個接收器可同時自由連接至不同訊號源。

此機種具備最高 4 GHz 的寬廣頻段範圍，涵蓋所有主流商用廣播服務，包括 GNSS（全球導航衛星系統）與SDARS（衛星數位音訊廣播服務）；採用的非阻斷型架構，可讓任一輸出埠自由選擇任一輸入訊號源，並支援多個輸出埠同時連接至同一訊號源，提升訊號路由靈活度。

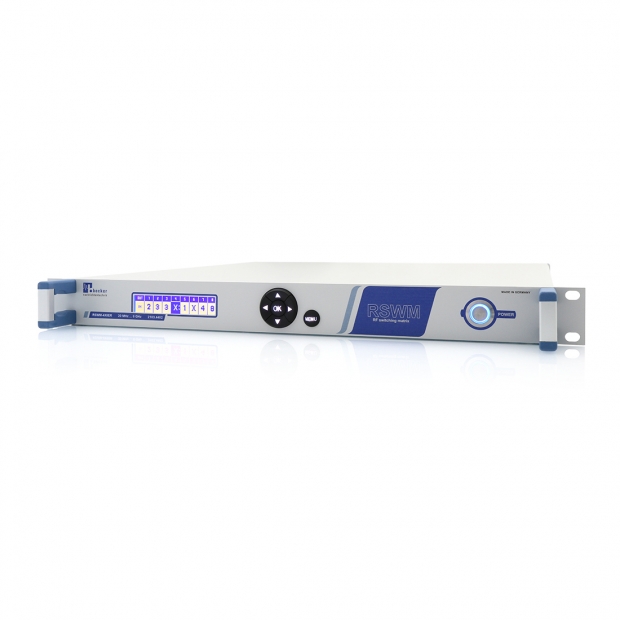

此外，該機種採用標準化 19 吋工業機箱設計，便於整合進各類專業測試平台，適用範圍廣泛。


技術特性

• 非阻斷型架構
• 頻寬範圍：100 kHz ~ 4000 MHz

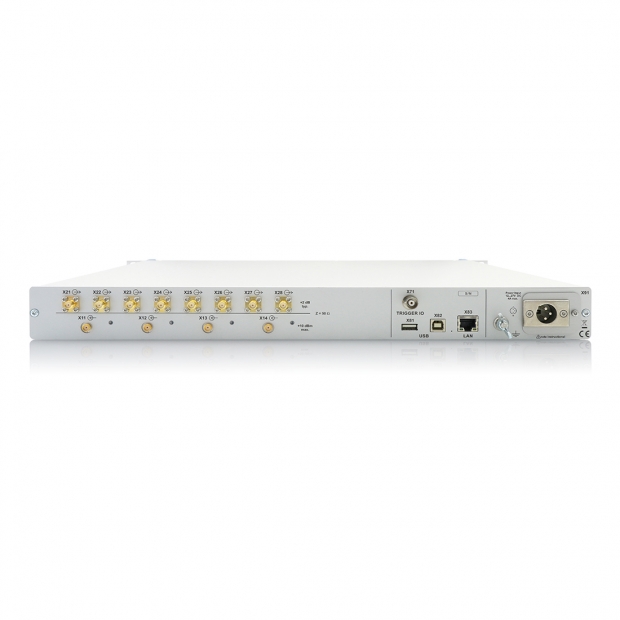

• 輸入埠：8 組，輸出埠：4 組
• 內建導引式 Web 操作介面

應用場景

• 射頻訊號路由
• 多路接收器之通訊訊號驗證平台
• 廣播接收系統測試
• GNSS 與 SDARS 接收模組評估
• 自動化測試與驗證平台

無磨損固態開關

RSWM-8X4LR 採用現代化固態開關元件，提供極速反應，並支援無限次切換循環，大幅降低維護需求。


高通道隔離度

為防止不同類型訊號間發生非預期耦合，該機種具備高通道隔離度，即便在相鄰頻道中同時存在強訊號與微弱訊號，也能確保互不干擾，維持量測與通訊的穩定性。


多樣化控制介面

RSWM-8X4LR 支援多種操作模式與遠端管理方式，包含：

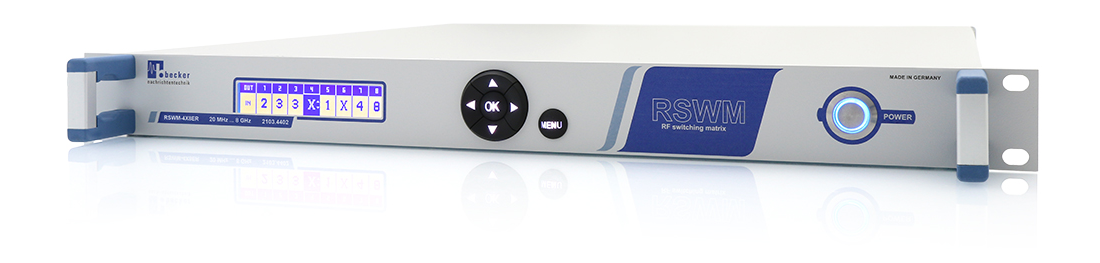

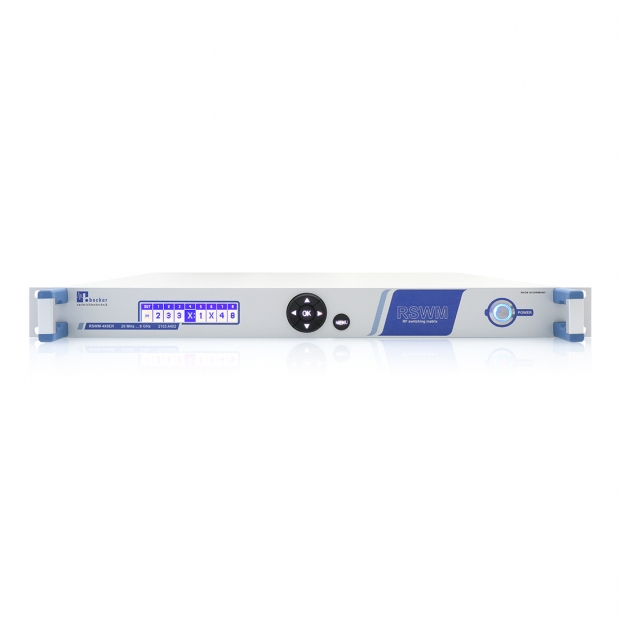

• 前面板具備本地化人機操作介面（MMI）
• LAN 與 USB 介面支援遠端操控
• 使用者可透過圖形化網頁介面（GUI）直覺操作，亦可透過 SCPI 格式 ASCII 命令進行自動化控制

同步操作模式

本機種支援兩種切換模式：

• 直接模式（Direct）：指令送達即立即執行切換
• 同步模式（Synchronous）：所有切換指令暫存，待接收「SYNC」命令後同步執行所有切換操作

外部觸發功能

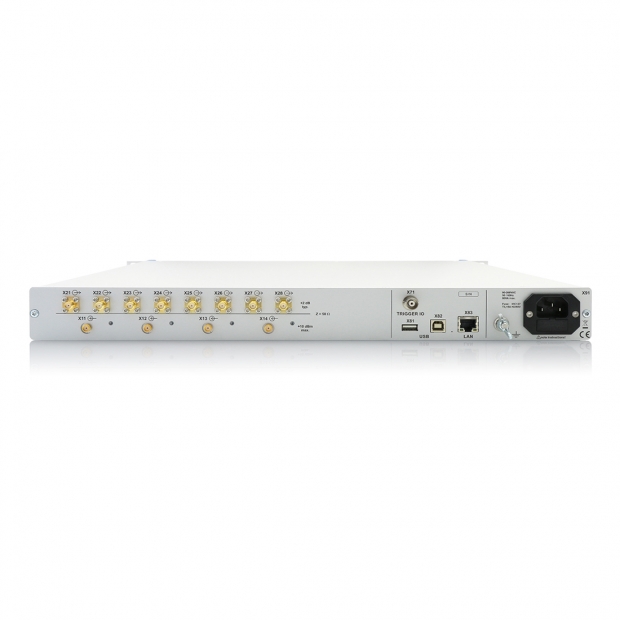

RSWM-8X4LR 搭載 TRIGGER IO 介面，可與其他 Becker 產品實現多台矩陣設備同步切換控制，支援硬體訊號觸發操作，適用於高同步需求場景。
