RSWM-4X8R 高 IP3 非阻斷型射頻切換矩陣
從短波到 5G，打造高度隔離與零損傳輸的多通道射頻環境
RSWM-4X8R 為一款 射頻切換矩陣，支援多接收器與多輸入源之間的靈活訊號路由功能，該機種具備優異的 線性度與雜訊特性，特別適用於對接收品質要求極高的應用場景；通道間具備 高隔離度（High Isolation），可避免不同頻段訊號互相干擾，即便某一接收天線接收到強訊號，也能確保其他天線穩定接收微弱訊號，提升整體通訊穩定性；其 寬頻頻寬（100 kHz~4000 MHz） 覆蓋多數商用通訊頻段，特別是長距離之短波通訊與專用 4G/5G 頻段。
功能特點
- 非阻斷型設計：支援任意訊號來源至任意輸出埠之連接
- 頻寬範圍：100 kHz ~ 4000 MHz
- 輸入埠：4 組，輸出埠：8 組
- 高動態範圍
- 高隔離度
- 無反射特性
- 19 吋 1U 小型化機構設計
- 圖形化使用者介面
應用場景
- 無線電監控（Radio Monitoring）
- 頻譜監控（Spectrum Monitoring）
- 通訊情報／訊號情報（COMINT / SIGINT）

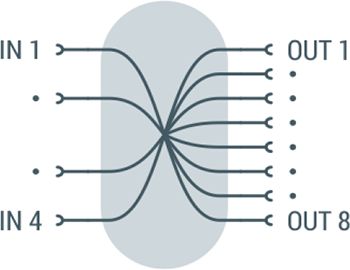

主要架構圖說明
RSWM-4X8R 提供四組等效輸入與八組等效輸出，透過非阻斷型矩陣架構互相連接，單一輸入可對應多組輸出，且無訊號損失。
無磨損固態開關
該機種採用現代化 固態開關元件（Solid-State Switches），確保操作反應迅速、使用壽命無限，且幾乎無需維護。
通道高隔離設計
具備優異的 通道隔離度，可有效避免不同類型訊號互相耦合，即便相鄰通道中存在強弱訊號差異，也不會造成干擾。
多元控制選項
RSWM-4X8R 提供多種控制方式，提升操作彈性：
- 面板本地控制介面（MMI）
- LAN 與 USB 控制介面
- 支援網頁式圖形操作介面（Web-based GUI）
- 支援透過 SCPI 指令進行 ASCII 控制
同步操作模式
提供兩種切換模式：
- 直接模式（Direct）：每次指令發送後立即執行切換
- 同步模式（Synchronous）：儲存多組指令，待收到 "SYNC" 命令後同步執行所有切換
外部觸發功能
與其他 Becker 產品一致，RSWM-4X8R 配有 TRIGGER IO 埠，可透過硬體訊號觸發多組矩陣同步切換。
可選高通濾波器
RSWM 可加裝選購型高通濾波器，有效抑制低頻（LF）與高頻（HF）之非目標訊號（如 AM 廣播），提升目標頻段的接收純度。
短波濾波器支援
為因應 短波應用（Short Wave） 至 30 MHz，可於 100 kHz~4000 MHz 覆蓋版本外部加裝 帶通濾波器（Bandpass Filter），以有效抑制 VHF/UHF 非目標頻段訊號，避免短波頻段內訊號失真。此類濾波器可直接連接至 RF 輸入埠。

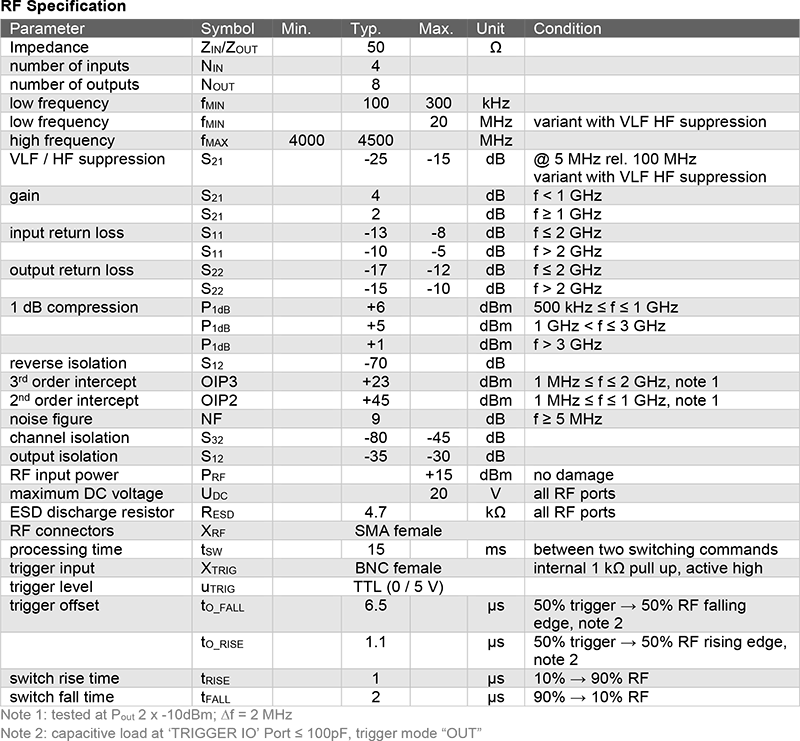

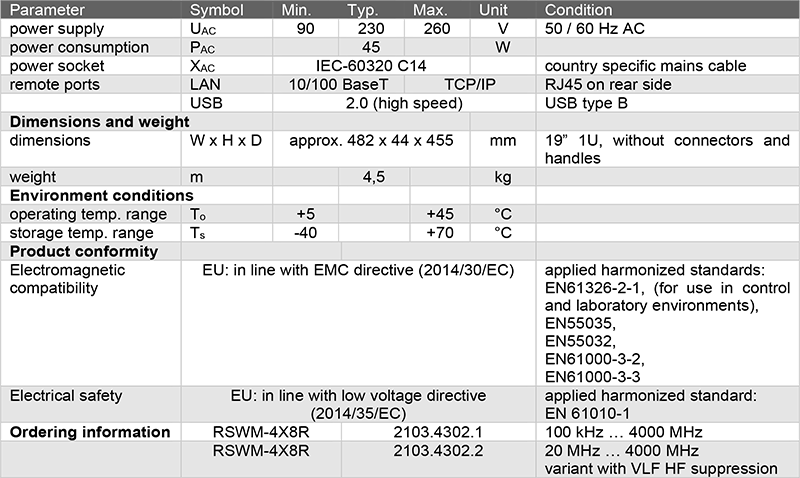

技術規格
應用實例
RSWM-4X8R 適用於無線電監控與研發測試環境等多種場景，使用者可彈性將輸入訊號路由至任意輸出裝置，例如連接不同天線或訊號源：

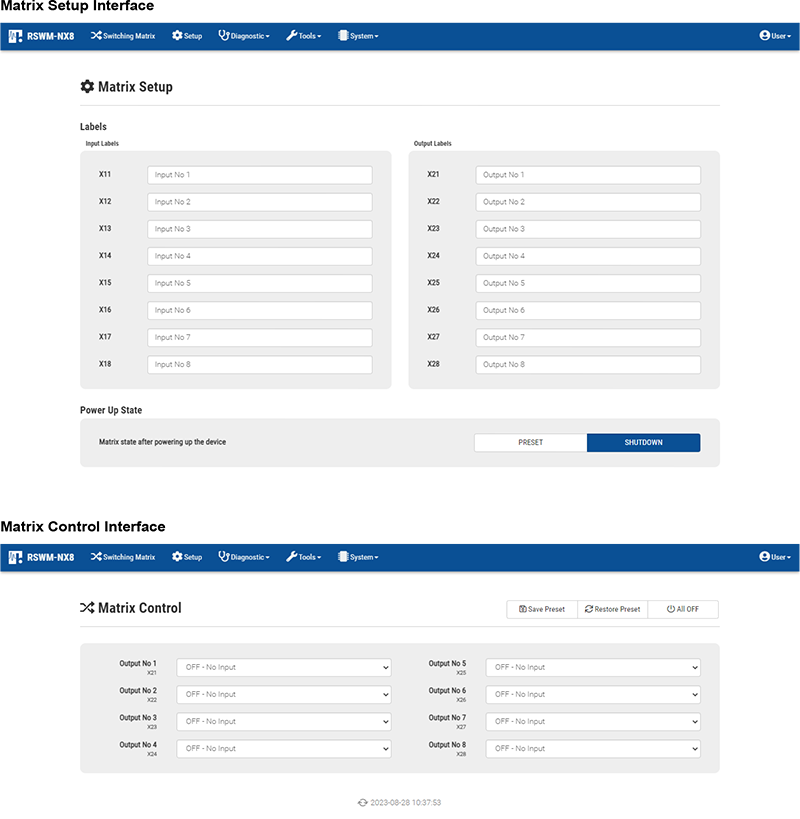

圖形化操作介面
圖形化介面支援自訂標籤功能，使輸入選擇對應實際應用情境，操作更加直觀。

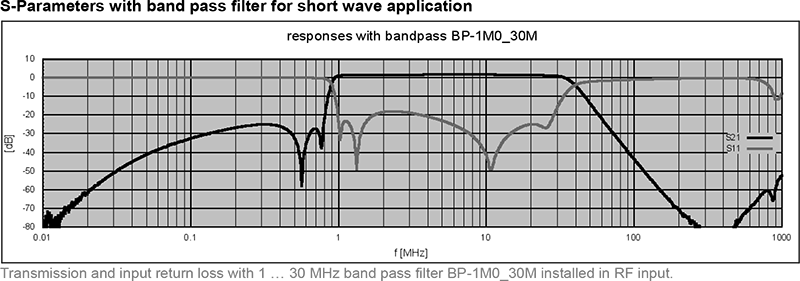

效能

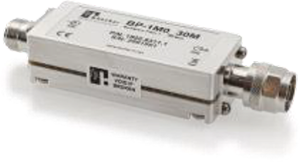

外部濾波器外觀
提供多種不同頻寬規格之短波專用濾波器，詳見「相關產品」區段。

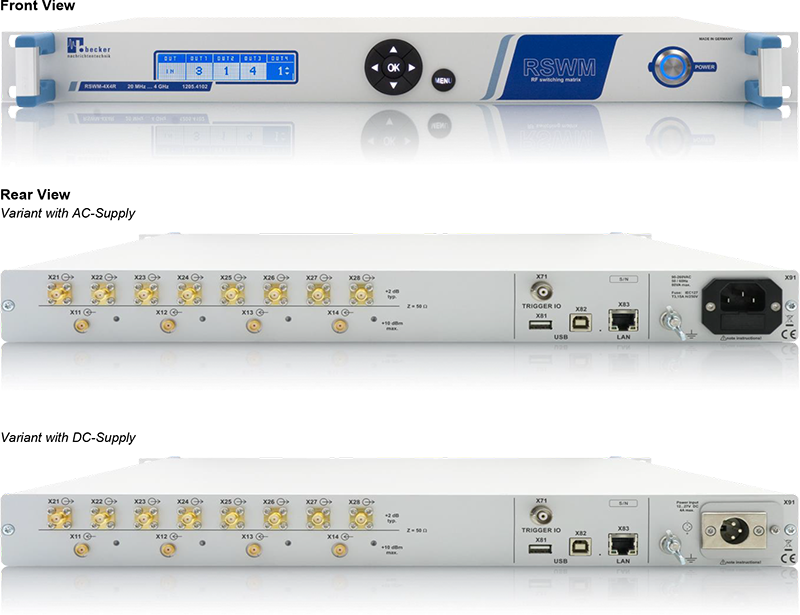

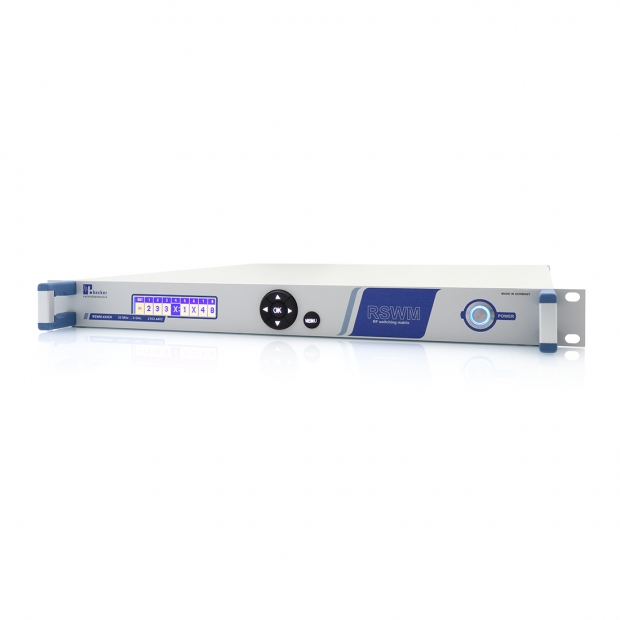

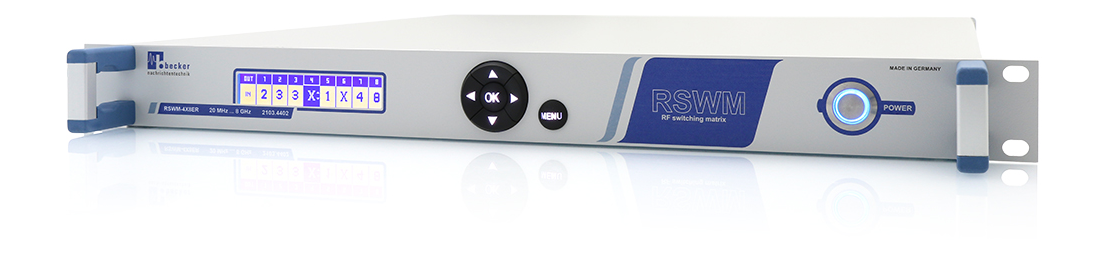

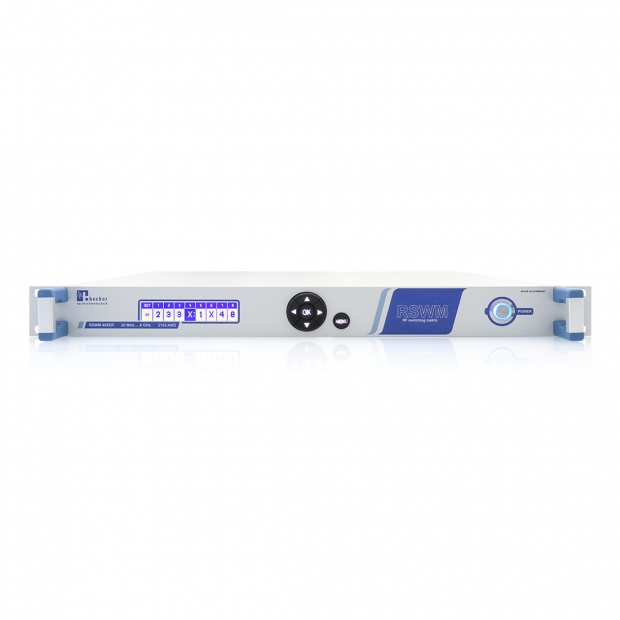

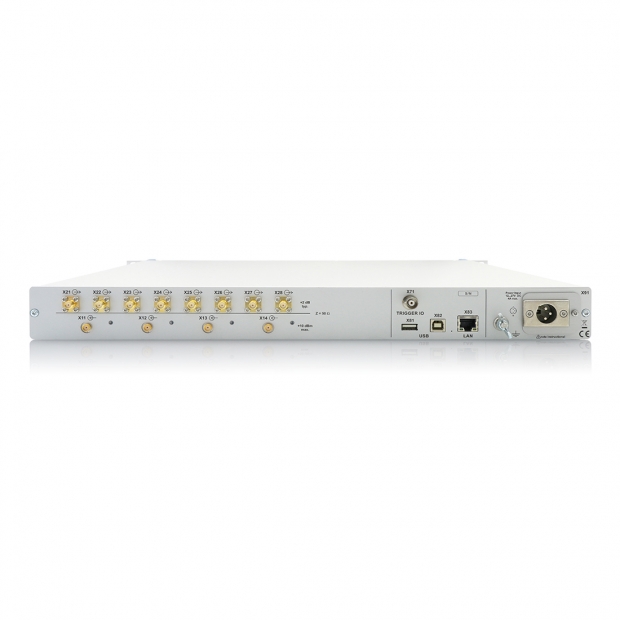

外觀
PIN 腳位定義

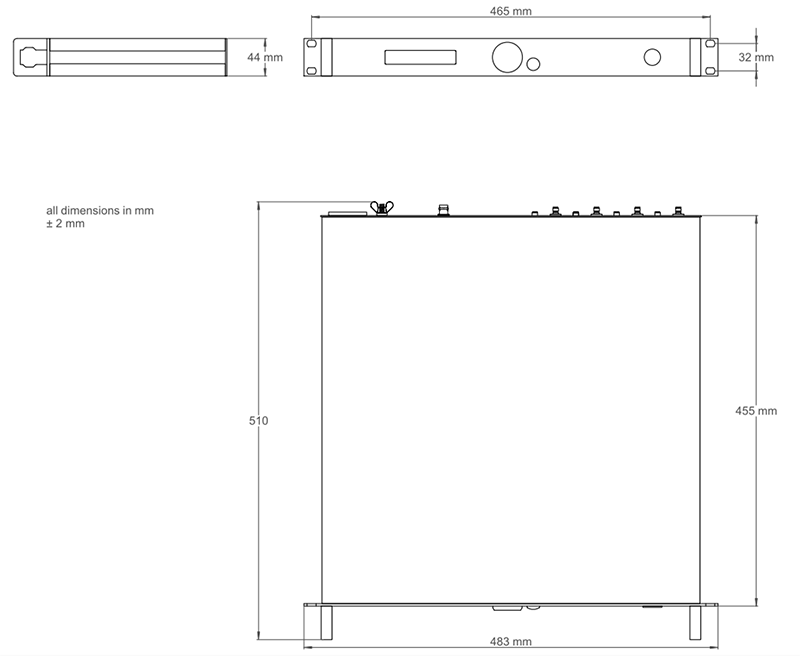

尺寸
相關產品
短波專用外部濾波器（多頻寬選擇）

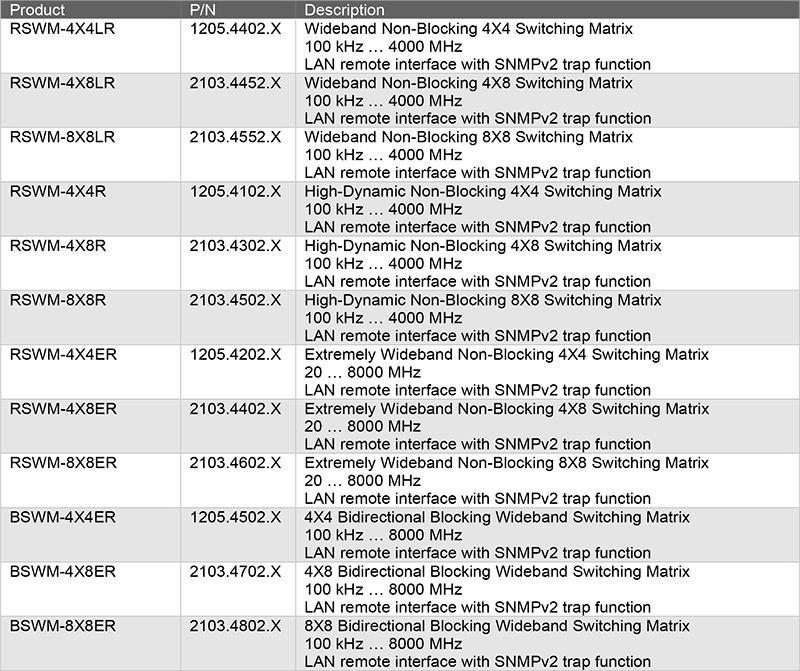

其他型號切換矩陣產品
