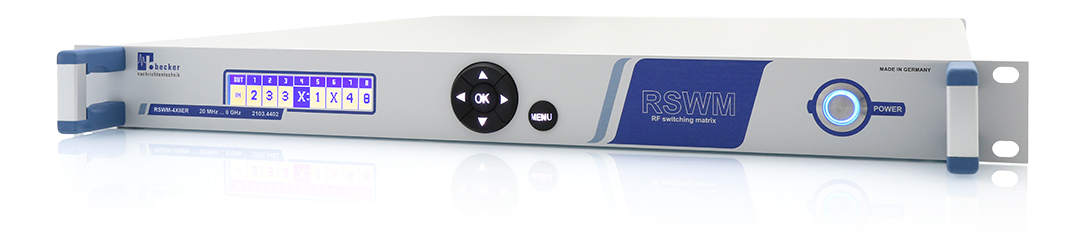

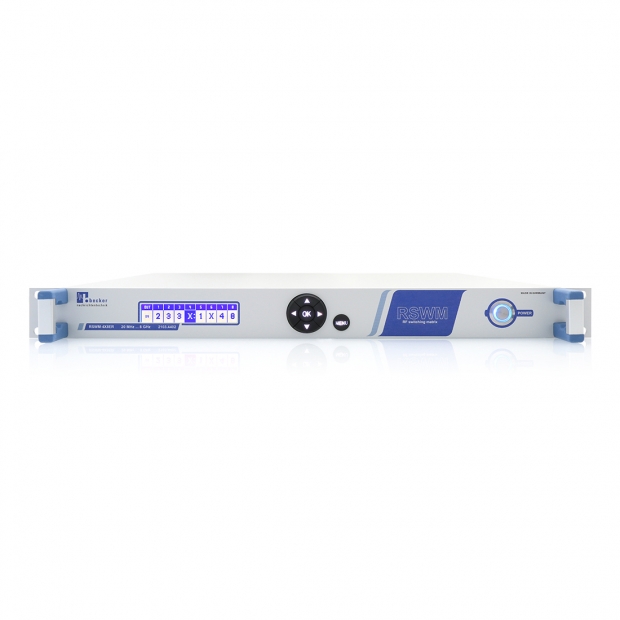

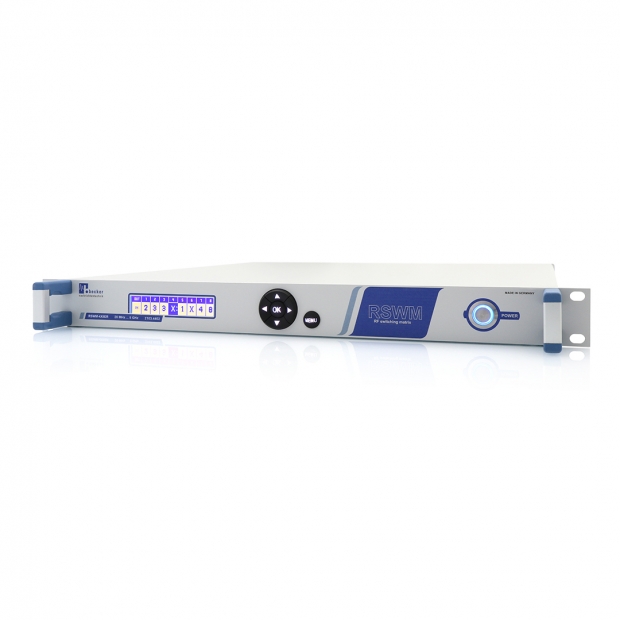

RSWM-4X8LR 寬頻非阻斷型切換矩陣

多通道同步切換，訊號分配零阻礙
適用於多天線測試與自動化量測平台

現代射頻訊號路由系統必須支援多種訊號源（如天線或訊號產生器）之間的無限制切換與靈活連接，RSWM-4X8LR 為一款寬頻射頻切換矩陣，專為實驗室、測試與驗證環境設計，提供多接收器靈活存取各類訊號源的高效率解決方案，其頻寬範圍廣達 4 GHz，涵蓋所有商用廣播服務，包含 GNSS（全球導航衛星系統）與 SDARS（衛星數位音訊無線電服務）；非阻斷型架構讓每個輸出都能自由對應任一訊號源，並支援多個輸出同時連接至同一訊號源，大幅提升系統靈活性與應用彈性。


技術特性

• 非阻斷型架構
• 頻寬：100 kHz ~ 4000 MHz
• 4 組輸入、8 組輸出
• 導引式網頁操作介面

應用場景

• 射頻訊號路由：
  在多接收器系統中動態選擇訊號源，實現靈活的訊號管理與切換。
• 衛星地面站 IF 訊號切換：
  支援 GNSS、SDARS 等商用衛星廣播頻段，實現多頻段訊號自由切換。
• 車用資訊娛樂系統測試：
  模擬多天線與多訊號源場景，支援汽車電子通訊模組驗證。
• 研發與驗證實驗室（R&D）：
  用於測試架構中對多埠訊號源的存取與切換需求。
• 自動化測試系統建構：
  整合於自動化測試架構中，用於多 DUT（待測物）訊號路由與切換控制。

無磨損固態切換元件

RSWM-4X8LR 採用現代固態切換元件，具備極快響應速度與無限次切換壽命，維護需求極低，特別適用於高頻繁操作場景。


高通道隔離度

為防止不同訊號類型間的非預期耦合，該機種提供高通道隔離度，即使強訊號與弱訊號位於相鄰頻道，也不會彼此干擾，確保訊號品質穩定。


多樣化控制介面

RSWM-4X8LR 提供多種控制選項，前面板具備本地操作介面（MMI），並內建 LAN 與 USB 介面，使用者可依需求選擇透過圖形化網頁介面或透過連接埠以 SCPI 格式 ASCII 指令執行遠端控制。


同步操作模式

該機種支援兩種切換模式：

• 直接模式（Direct）：每一筆切換指令在接收到後立即執行；
• 同步模式（Synchronous）：所有切換指令儲存後，待收到 "SYNC" 指令時同時執行。

外部觸發功能

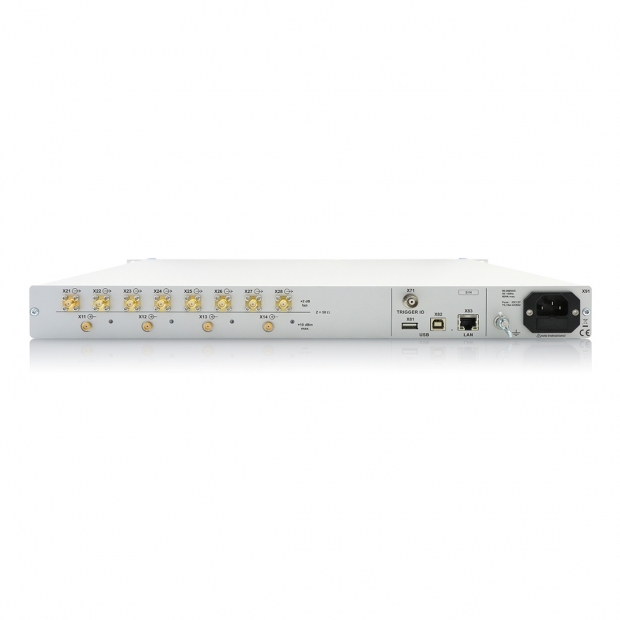

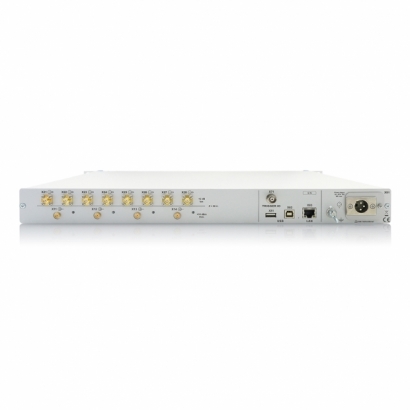

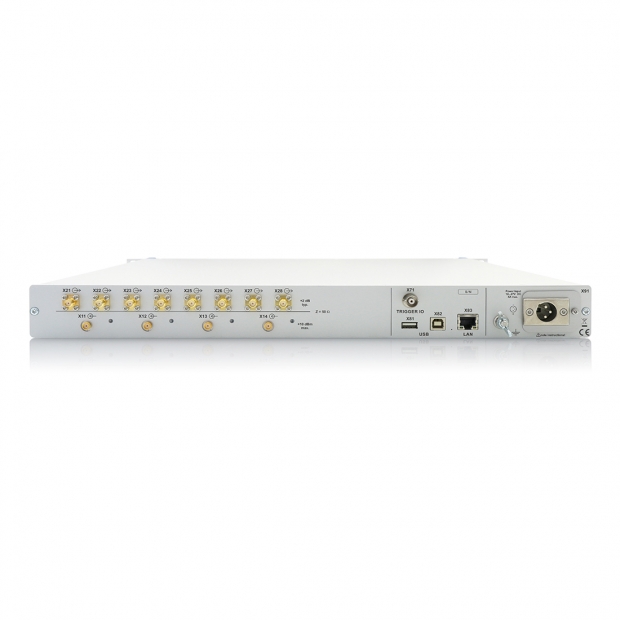

延續 Becker 系列產品特色，RSWM-4X8LR 提供 TRIGGER IO 埠，可透過硬體訊號觸發多台切換矩陣同步運作，實現大規模協同切換操作。
