RSWM-4X4R 非阻斷型切換矩陣
高隔離固態設計 × 長距離通訊頻段全涵蓋
全頻段同步切換，訊號管理更穩定
RSWM-4X4R 為一款射頻（RF）切換矩陣，支援多組接收器與輸入端之間的訊號路由，憑藉其優異的線性度與雜訊特性，特別適用於對接收品質要求極高的應用場景；該機種具備通道間高隔離度，能有效防止不必要的串擾，即使其中一組天線正在接收強訊號，其他天線仍可穩定接收微弱訊號，維持整體通訊品質穩定；其寬廣的頻寬範圍涵蓋多數商用通訊頻段，尤其適合用於長距離傳輸應用，如短波訊號與專用型 4G/5G 專用頻段等場景。
技術特性
- 高動態範圍
- 高隔離度
- 非反射式設計
- 19 吋 1U 小型化機構設計
- 圖形化使用者介面
應用場景：
- 無線電監控（Radio Monitoring）
- 頻譜監控（Spectrum Monitoring）
- 通訊情報 / 訊號情報（COMINT / SIGINT）

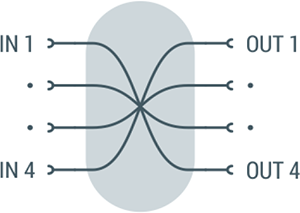

原理方塊圖
RSWM-4X4R 具備四組等效輸入與四組等效輸出，彼此透過非阻斷型矩陣架構互聯，單一輸入可同時路由至多組輸出，且在傳輸過程中無訊號損耗。
無磨損固態開關元件
該機種採用現代化的固態切換元件（Solid-State Switches），確保操作反應快速，支援無限次切換循環，幾乎無需維護。
輸出埠間高隔離度
為防止不同訊號類型之間的非預期耦合，RSWM-4X4R 提供高通道隔離性能，強訊號與弱訊號在相鄰頻道中不會互相干擾。
多元控制介面
RSWM-4X4R 具備多樣控制選項，前面板配置本地操作介面（MMI），亦支援 LAN 與 USB 控制介面；使用者可透過直覺式網頁 GUI（圖形化使用者介面）進行控制，或使用 SCPI 格式之 ASCII 命令串控制系統。
平行同步操作模式
該機種提供兩種切換模式：
- 即時模式（Direct）： 每筆指令接收後立即執行。
- 同步模式（Synchronous）： 所有切換指令先儲存，直至接收到 "SYNC" 命令後同步執行所有切換操作。
外部觸發功能
與多款 Becker裝置相同，RSWM-4X4R 提供 TRIGGER IO 觸發埠，允許裝置透過硬體訊號實現跨矩陣同步切換操作。
高通濾波選配
RSWM 可選配高通濾波器（High-Pass Filter），用於抑制來自當地 AM 廣播電台等低頻（LF）與高頻（HF）訊號干擾。
短波專用濾波器
針對最高可至 30 MHz 的短波應用，100 kHz 至 4000 MHz 的頻段變體可外接帶通濾波器（Bandpass Filters），有效抑制 VHF 與 UHF 頻段之外之非目標頻段訊號，避免短波頻率範圍內出現非預期失真，這些濾波器可直接接至 RSWM 的 RF 輸入端。

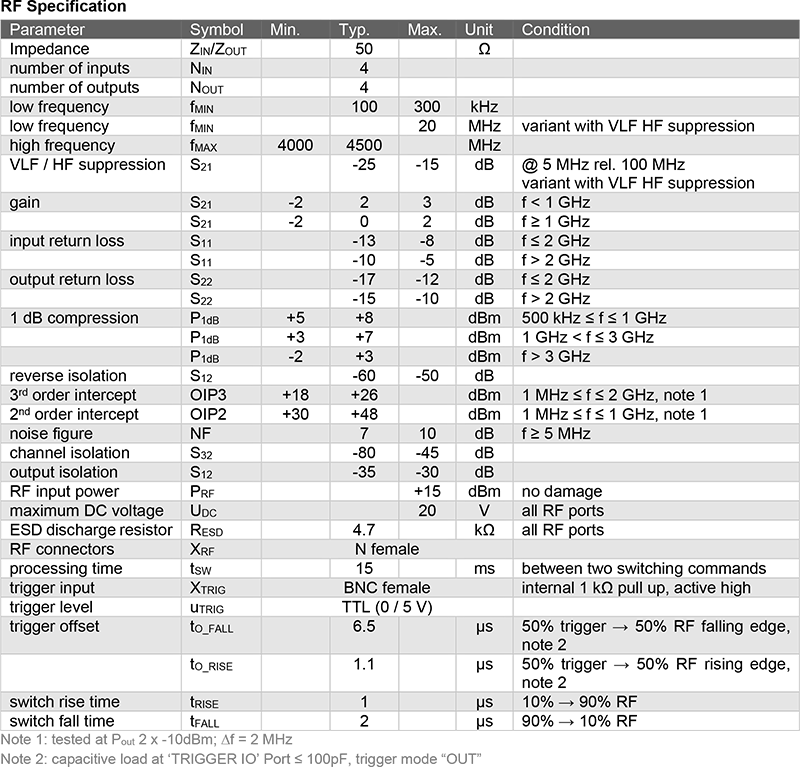

技術規格

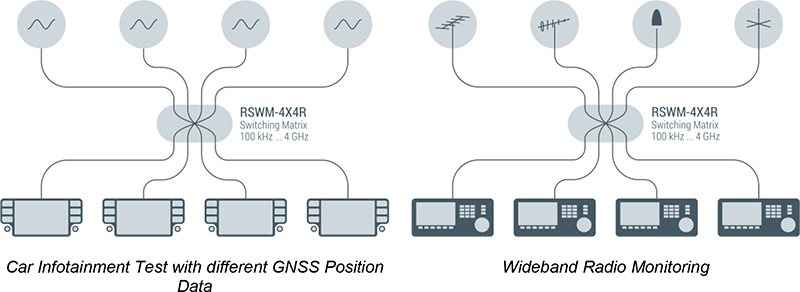

應用實例
RSWM-4X4R 可靈活用於無線電監控與研發測試環境，透過 RSWM 系列產品，使用者可輕鬆將輸入訊號路由至任一輸出裝置；例如，輸入端可連接多組訊號來源或天線。
圖形化操作介面
該裝置內建之圖形化使用者介面（GUI）允許使用者為各輸入與輸出埠自訂標籤名稱，提升操作直覺性與應用對應性。

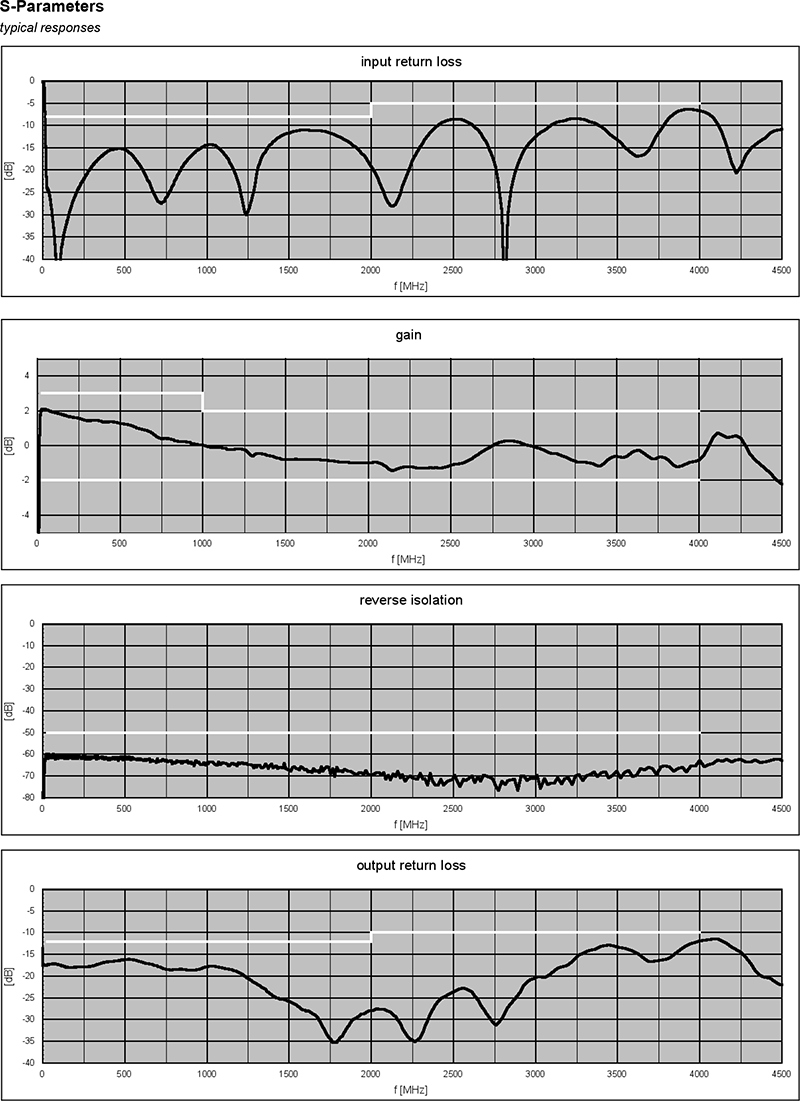

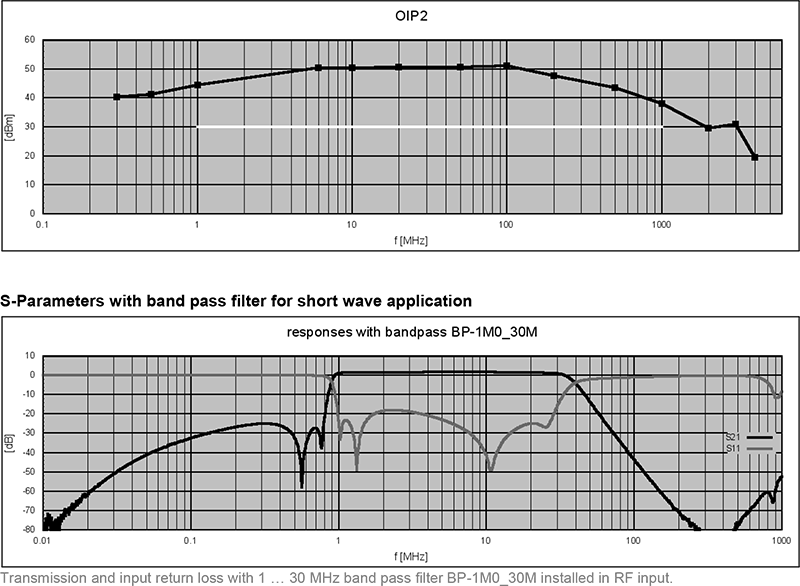

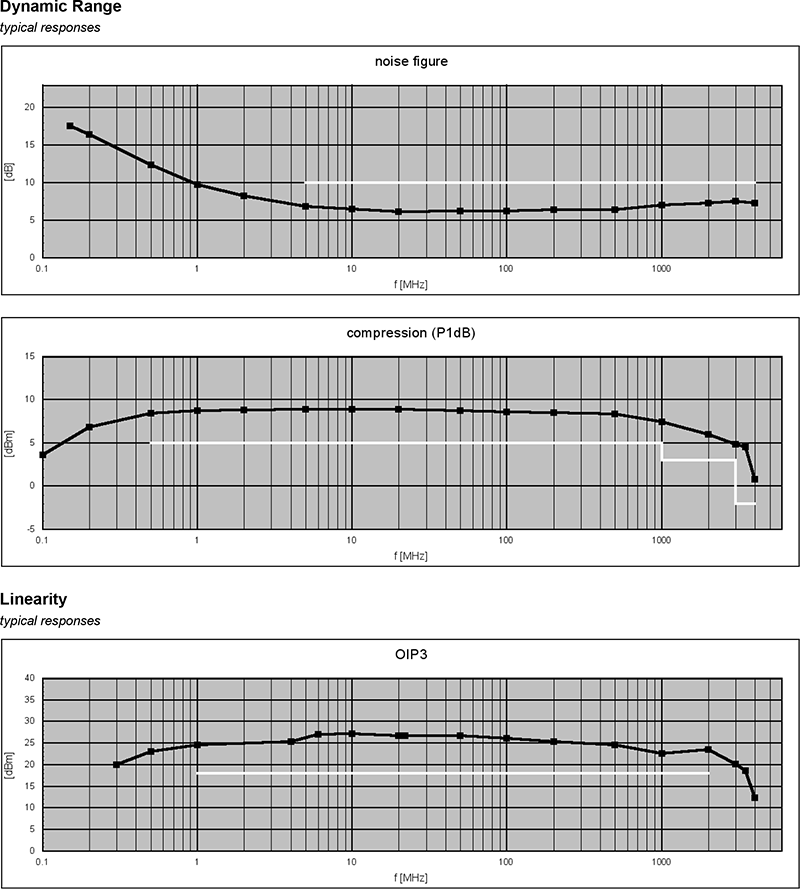

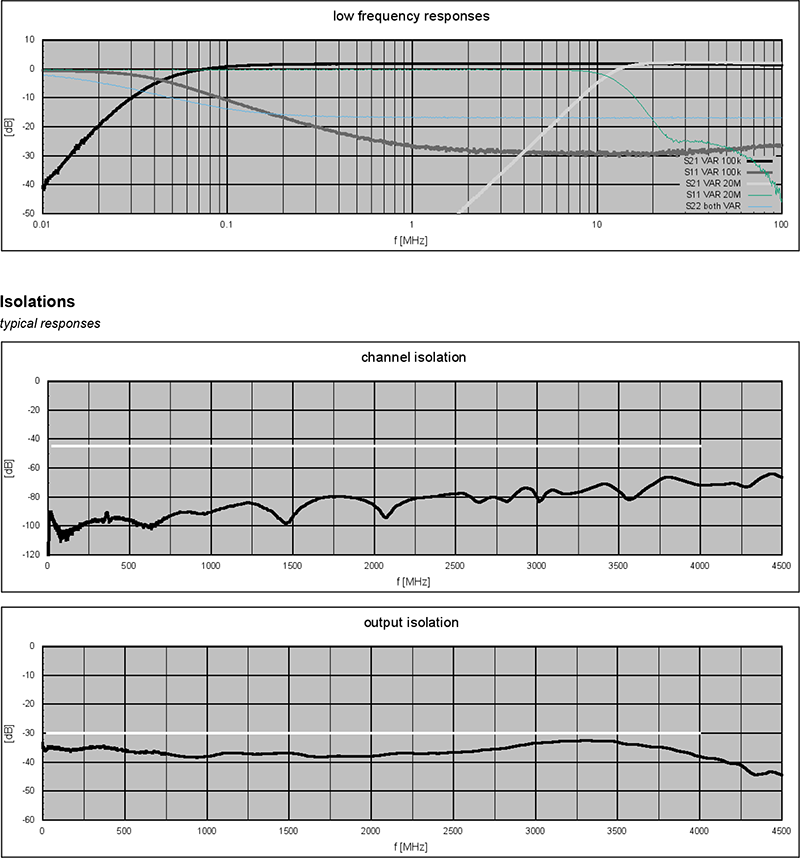

效能

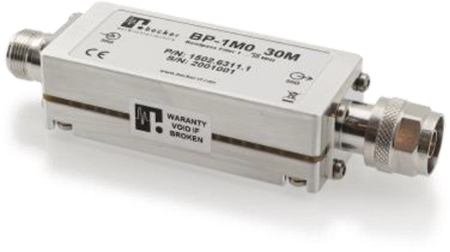

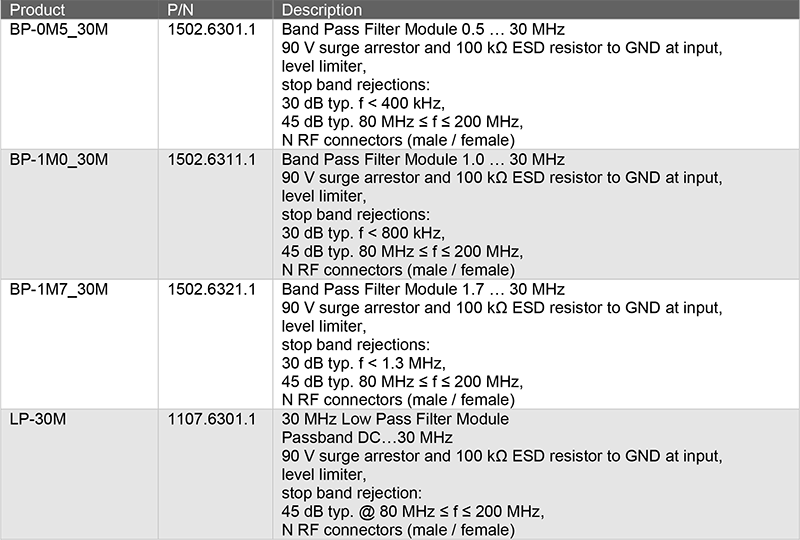

濾波器外觀
支援不同頻寬的短波濾波器可供選擇，詳細資訊請參見下方「相關產品」。

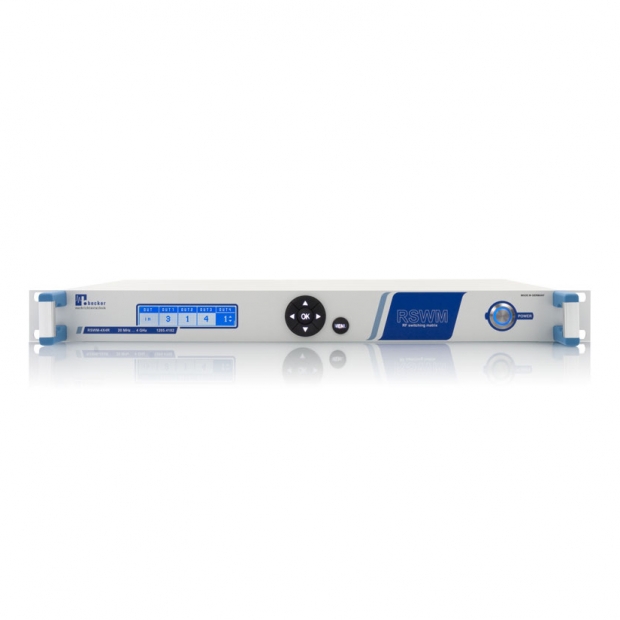

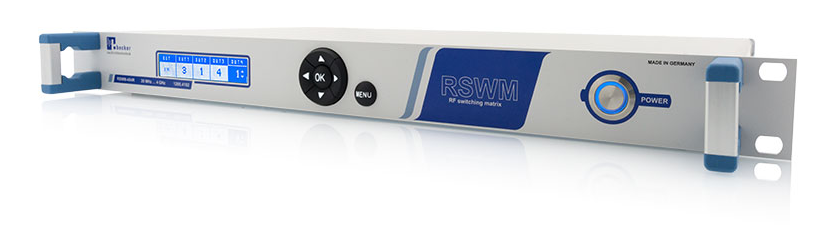

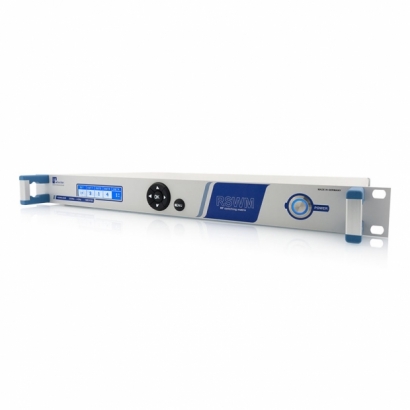

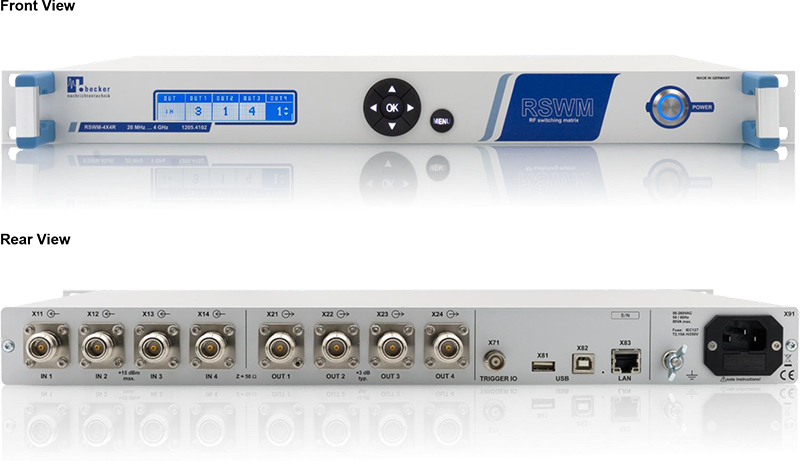

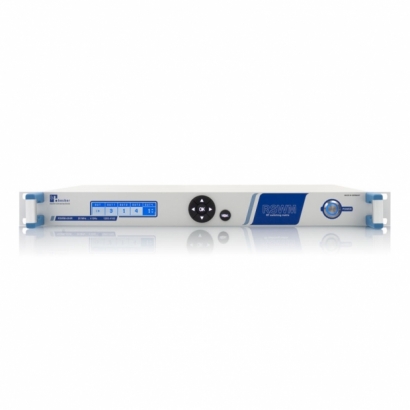

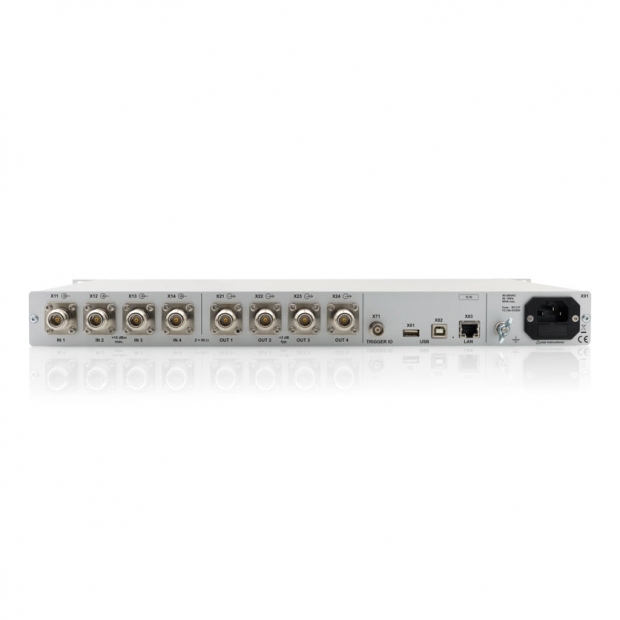

外觀

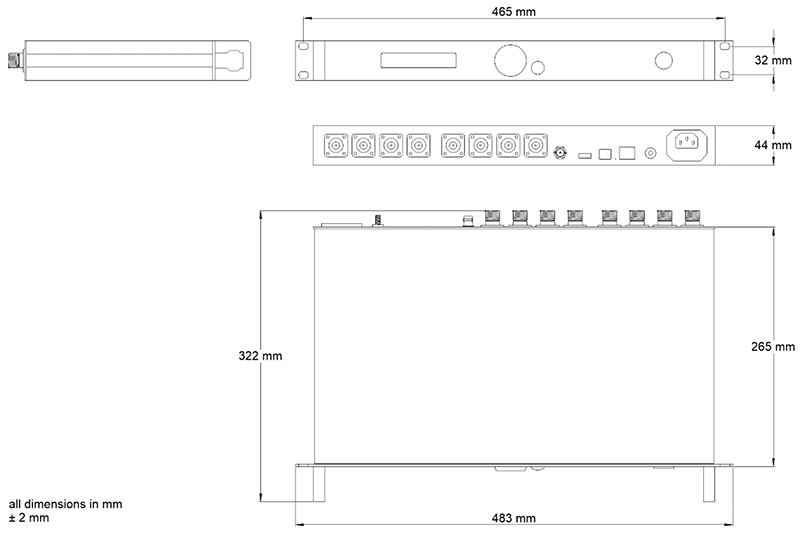

尺寸

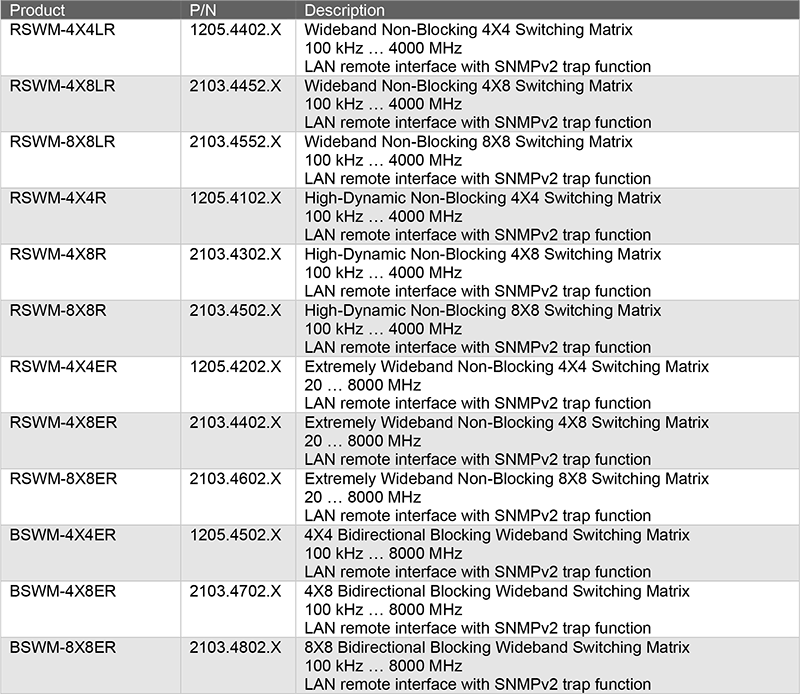

相關產品
短波應用專用外部濾波器。
