RSWM-4X4LR 寬頻非阻斷型切換矩陣
高隔離・無損切換・精準同步控制
自由切換多源輸入，實現無損訊號分配與高精度測試控制
現代 射頻訊號路由系統需要讓多個訊號源（如天線或訊號產生器）可被任意存取，無任何限制，RSWM-4X4LR 為一款 寬頻 RF 切換矩陣，專為實驗室、測試與驗證環境設計，提供創新且高效率的解決方案，使多個接收器可自由存取各種訊號源。
該機種具備 高達 4 GHz 的頻寬，涵蓋所有商用廣播服務，包括 全球衛星導航系統（GNSS）與衛星數位音訊廣播服務（SDARS）；其 非阻斷型架構 允許任意輸出埠連接至任一訊號源，甚至可將多個輸出埠同時連接至同一訊號源，靈活實用。
功能特性
- 頻率範圍 100 kHz ~ 4000 MHz，4 輸入 / 4 輸出
- 高動態範圍
- 高通道隔離度
- 非反射式架構
- 小型化 19 吋 1U 機箱設計
- 圖形化操作介面（GUI）
應用場景
- RF 訊號路由
- 衛星地面段中頻路由
- 資訊娛樂系統測試
- 研發用途（R&D）
- 測試與驗證設備建構

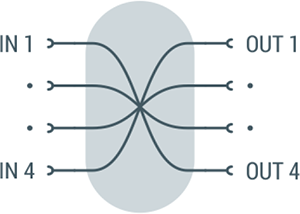

原理架構圖
RSWM-4X4LR 提供 四個等效輸入埠與四個等效輸出埠，透過非阻斷型矩陣互連，單一輸入埠可對應至多個輸出埠，且不會造成訊號傳輸損失。
無磨損固態開關設計
該機種內建 固態開關元件，具備快速響應操作指令的能力，可實現 無限次切換週期，大幅降低維護需求，並提高整體穩定性。
高通道隔離度
為避免不同類型訊號在相鄰頻道中互相干擾，RSWM-4X4LR 提供 高通道隔離度，可確保強訊號與弱訊號共存時仍能穩定運作。
多元控制介面
本裝置支援多種控制方式，包含：
- 前面板本地操作（MMI）
- LAN（乙太網路）與 USB 控制介面
使用者可依需求，透過直覺式網頁操作介面（Web GUI）或 SCPI 格式的 ASCII 指令集進行遠端管理與控制。
同步運作模式
RSWM-4X4LR 提供兩種切換模式：
- 直接模式：每個指令一送出即執行對應切換操作。
- 同步模式：所有指令先行儲存，待接收到 "SYNC" 命令後一併執行，確保同步操作。
外部觸發功能
如同 Becker 旗下多款產品，RSWM-4X4LR 具備 TRIGGER IO 埠，可透過實體觸發訊號與其他切換矩陣同步執行切換指令，支援多裝置整合運作。

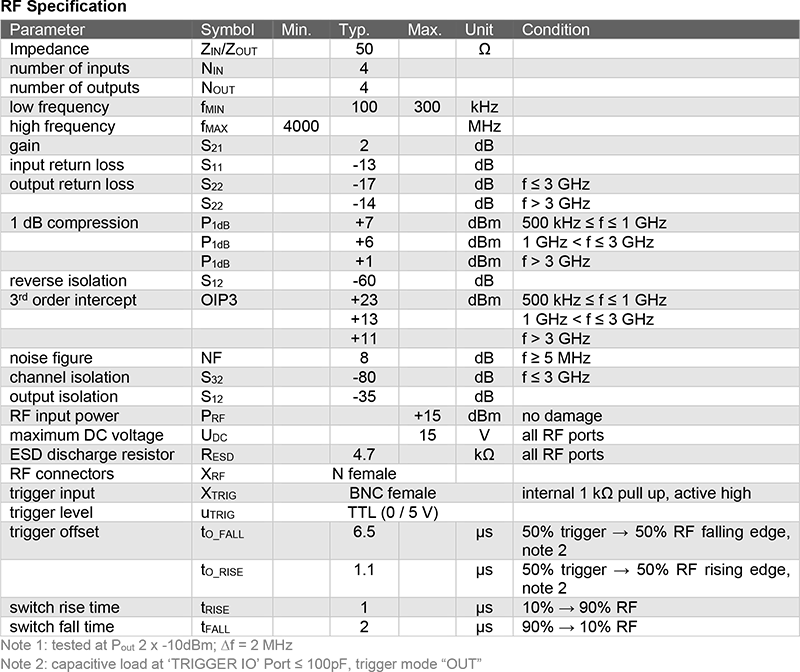

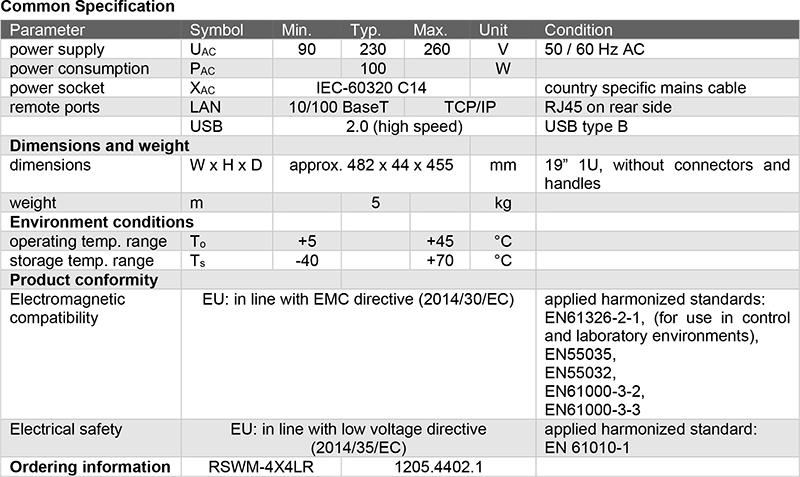

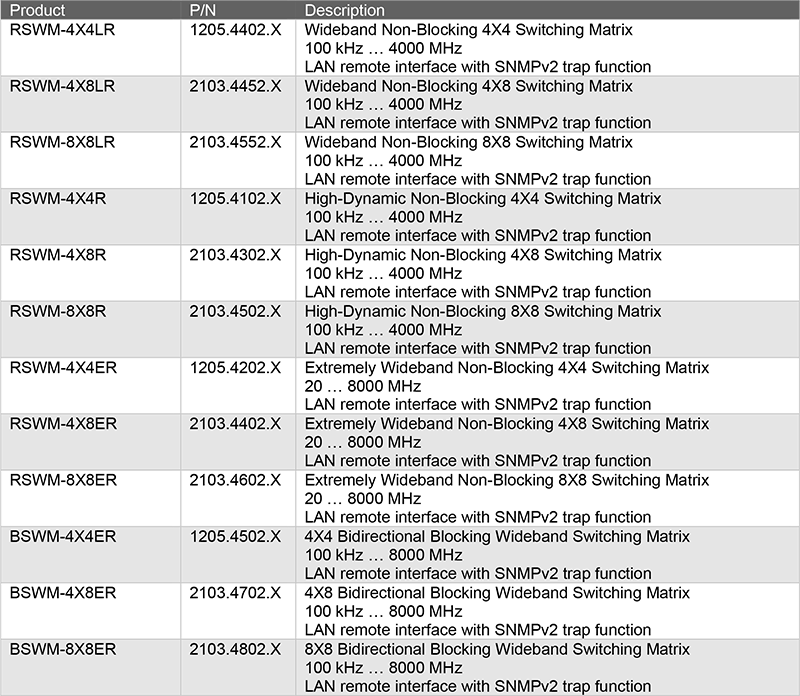

技術規格

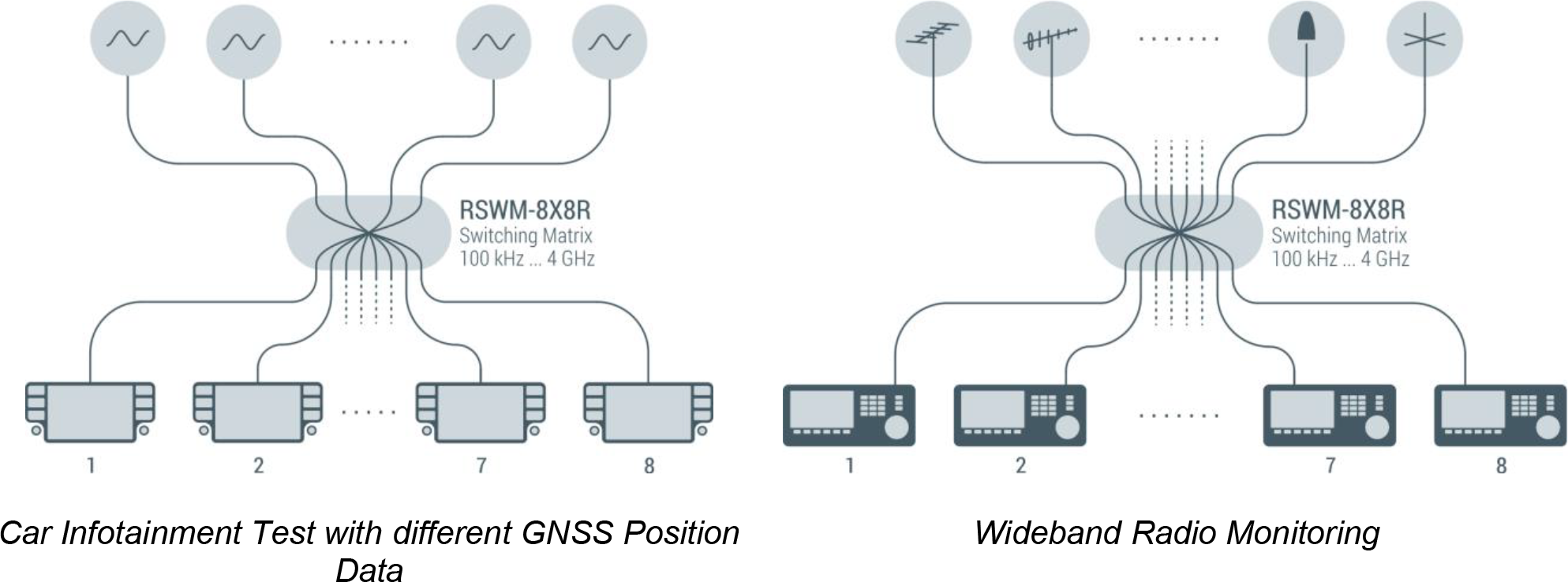

應用範例
RSWM-4X4LR 適用於 無線電監測應用 與 研發測試環境，使用者可靈活地將任一訊號源或天線訊號導入不同接收設備，透過矩陣式設計實現自由路由選擇與配置。

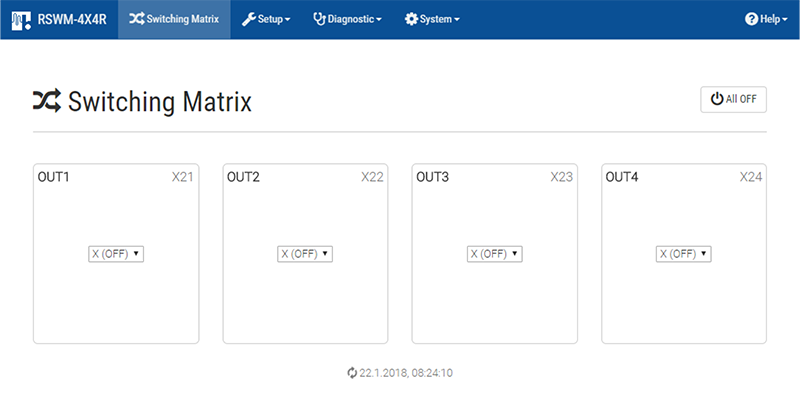

圖形化操作介面
直覺化 GUI 可自訂輸入埠名稱，讓不同應用場景下的輸入選擇更具語意化與辨識度，提升操作效率與準確性。

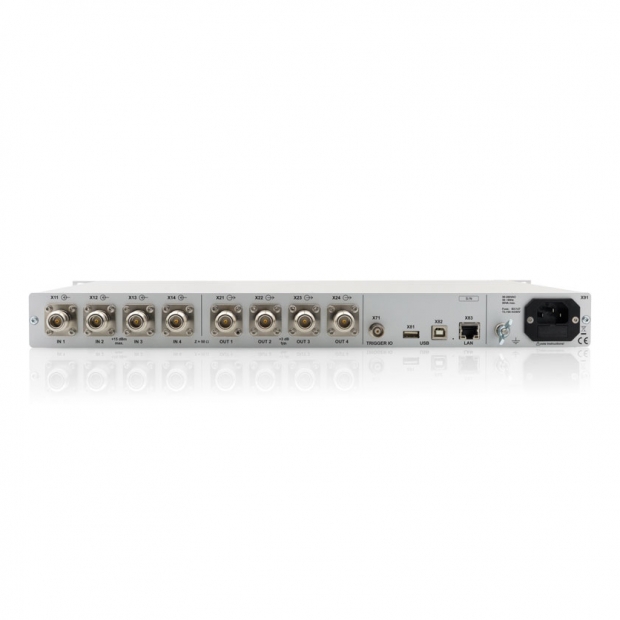

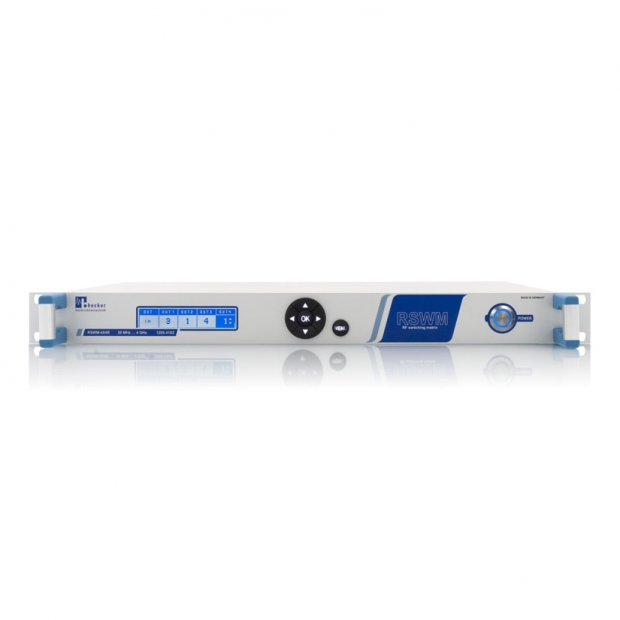

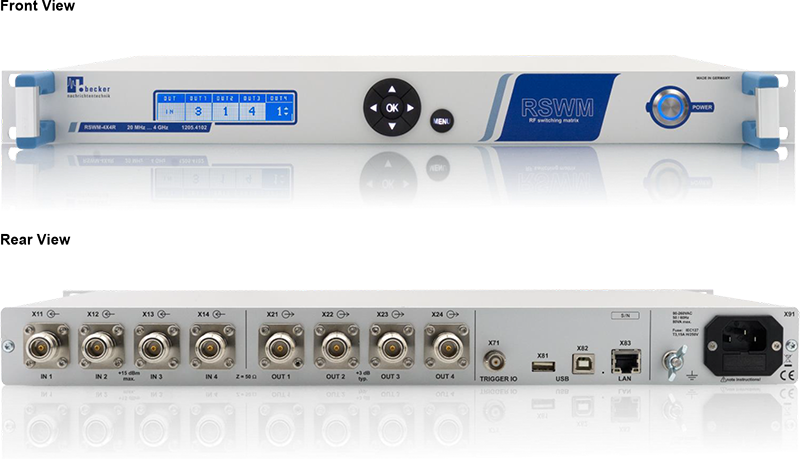

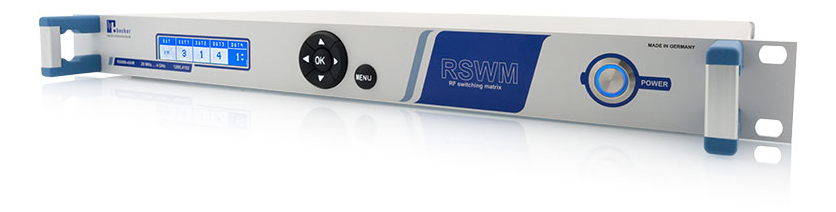

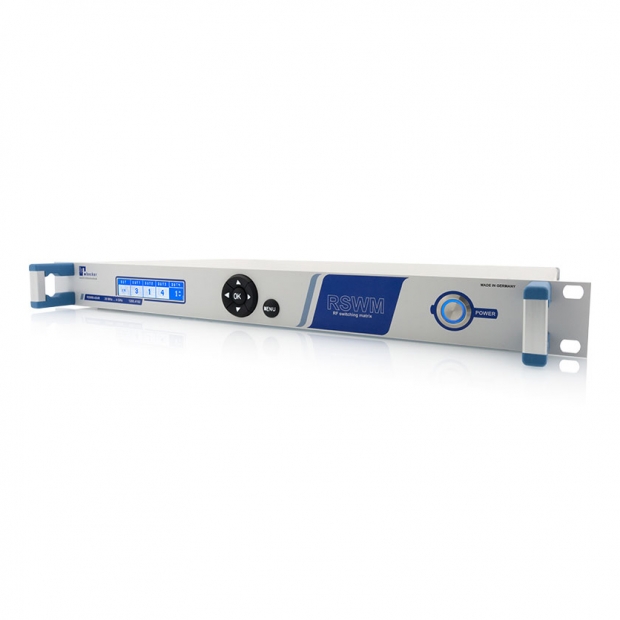

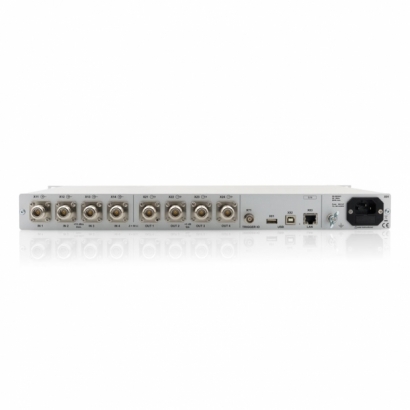

外觀
尺寸
