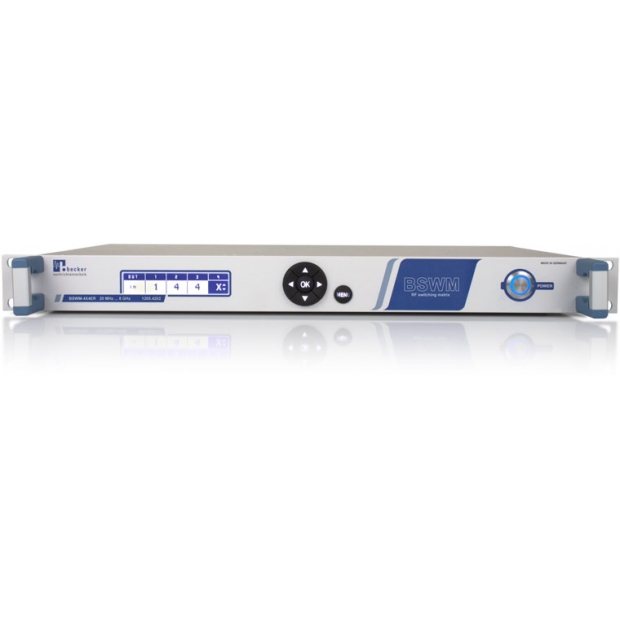

BSWM-4X4ER 4X4 雙向切換矩陣
超寬頻 × 高隔離雙向通道 × 多埠射頻切換
自動化測試平台最佳選擇
BSWM-4X4ER 為 Becker推出的寬頻雙向射頻切換矩陣模組，專為滿足當前與未來通訊標準而設計，涵蓋蜂巢式網路（Cellular）、Wi-Fi、ISM 頻段 與 Bluetooth 等應用場景，無論採用時域分工（TDD） 或頻域分工（FDD） 協定架構，皆可透過該機種實現穩定且對稱的雙向訊號傳輸，滿足多用戶動態連線與高通道效能需求。
此模組特別適用於建構高密度通訊測試平台，可將多台無線通訊測試儀高效對接至多個 待測物（DUT），或整合多組收發器（Transceivers） 與多天線系統進行靈活模擬；其架構內建八條平行的雙向訊號通道，支援每一輸出埠快速切換對應輸入埠，確保實驗場景中訊號穩定流通與即時切換需求。
該機種頻率涵蓋範圍從 100 kHz 延伸至 8500 MHz，不僅支援現有主流標準，更相容於 Wi-Fi 6E 與 Wi-Fi 7 等新世代高頻寬無線協定，提供通用性極高的射頻矩陣解決方案，適用於產業、研究與實驗室多種無線應用需求。
技術特性
- 極寬頻頻段支援（100 kHz 至 8500 MHz）
- 輸出埠間高隔離度
- 高動態範圍
- 非反射式結構設計
- 小型化 19 吋 1U 機箱設計
- 圖形化使用者操作介面（GUI）
應用場景：
- MIMO 測試
- 網路行為分析
- 訊號路由整合
- 研發實驗室（R&D）
- 自動化測試平臺建構
電源選項（AC 或 DC 供電）
此產品提供 AC 與 DC 電源版本，適用於 固定式與移動式應用場景；無論是直流電源還是交流主電，皆支援廣泛的輸入電壓範圍，使用彈性高。
核心設計架構
BSWM-4X4ER 採用 非阻斷型切換矩陣架構（Non-Blocking Matrix），具備四個對等的輸入埠與四個對等的輸出埠，可任意組合連接；單一輸入可同時對應多個輸出，且無訊號衰減。
無磨損固態開關技術
內建固態開關元件（Solid-State Switching Elements），可快速響應控制訊號，具備 無限切換壽命，無須機械維護，大幅降低保養成本。
高通道隔離度
具備 優異的通道間隔離設計，能有效避免不同類型訊號間的非預期耳合，確保在 強弱訊號共存環境中，訊號互不干擾，提升測試準確性與穩定性。
靈活的操作與控制方式

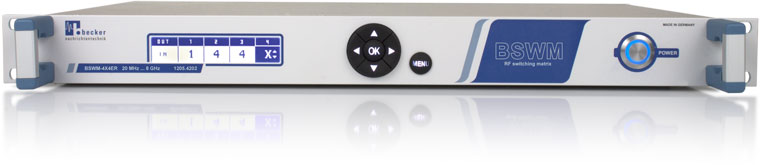

- 前面板配置本地操作介面（MMI）
- LAN 與 USB 遠端控制埠
- 支援網頁式圖形操作介面（Web GUI）
- 支援 SCPI 命令操作（ASCII 格式）
同步操作模式
提供兩種切換模式：
- 直接模式（Direct Mode）：每筆指令即時執行
- 同步模式（Synchronous Mode）：指令先行暫存，待同步觸發執行
外部觸發功能（Trigger I/O）
BSWM-4X4ER 配備 TRIGGER IO 介面，支援多組矩陣同步切換操作，適用於多儀器協同控制的測試系統，透過外部硬體觸發訊號觸發同步執行。

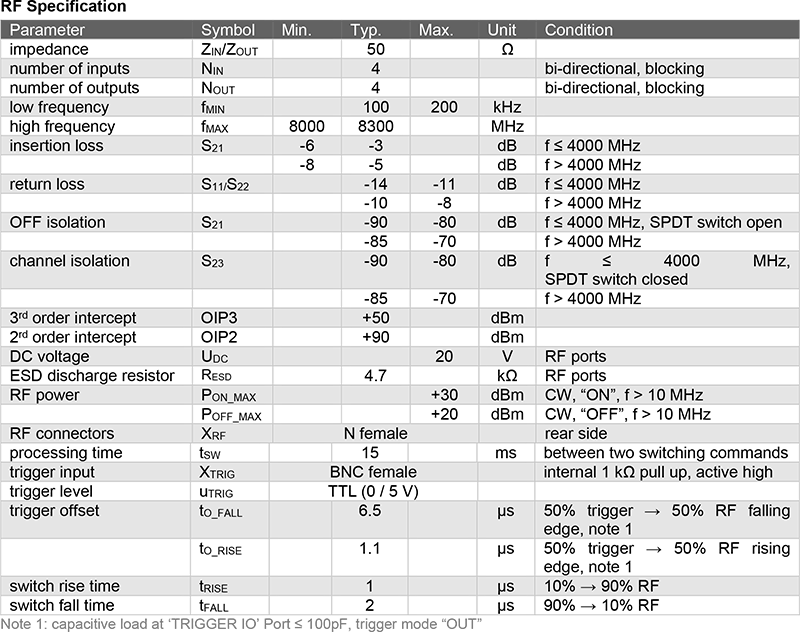

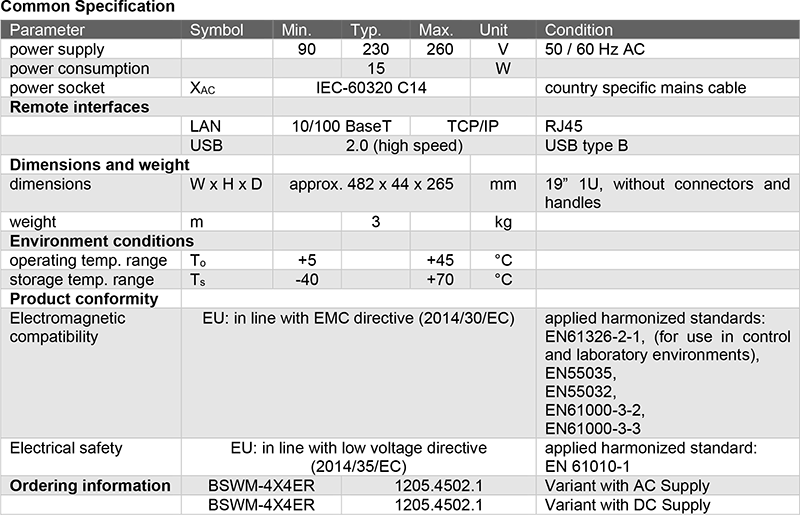

技術規格
使用者操作介面

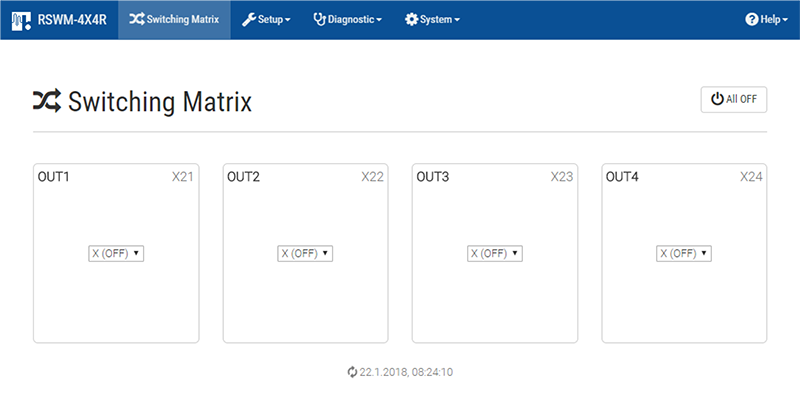

圖形化介面（GUI） 可讓使用者依應用情境自訂輸入輸出埠名稱，使操作更具語意與可讀性，提升測試流程效率。

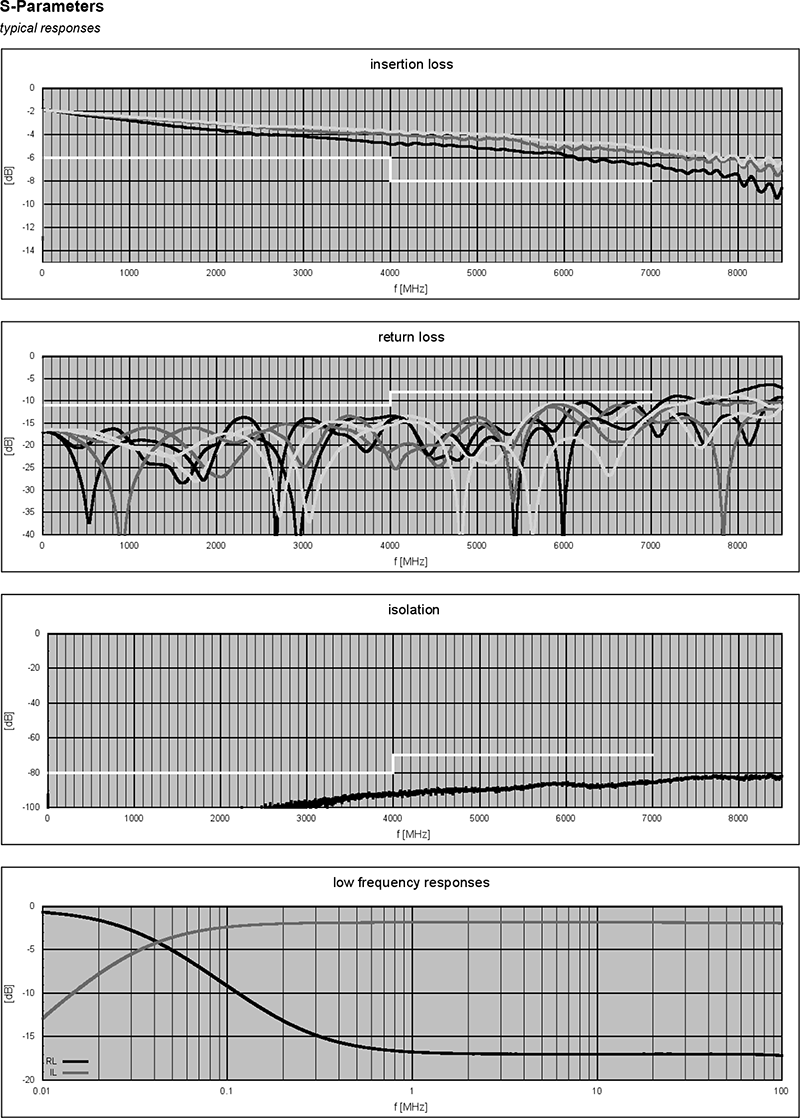

效能

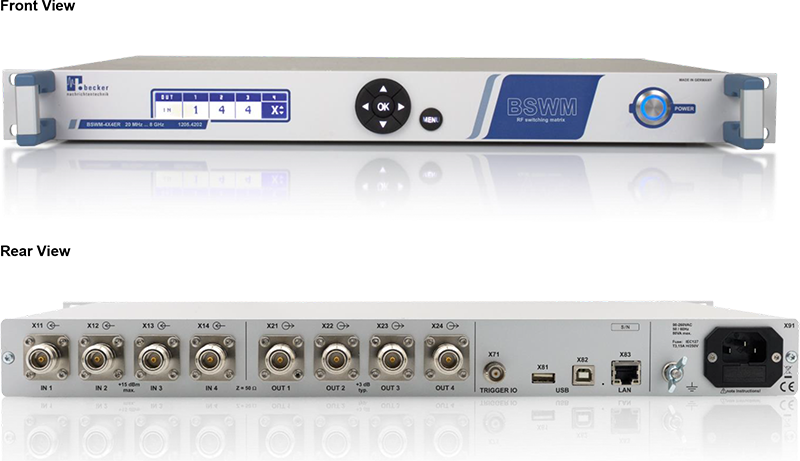

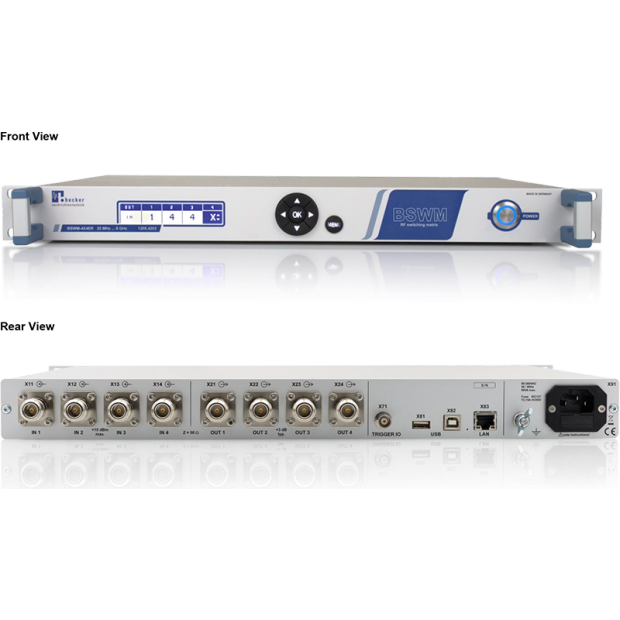

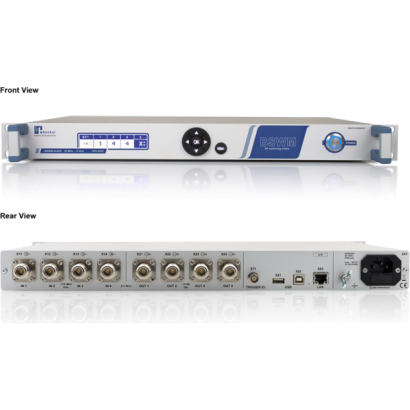

外觀

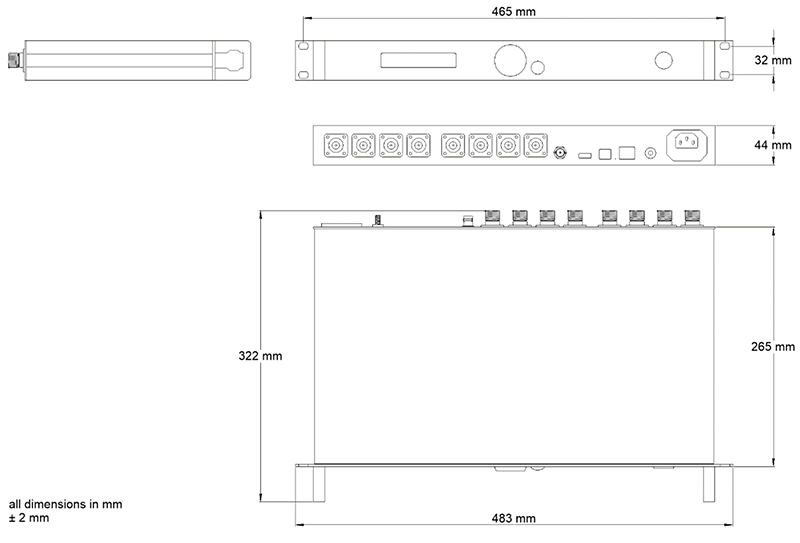

尺寸

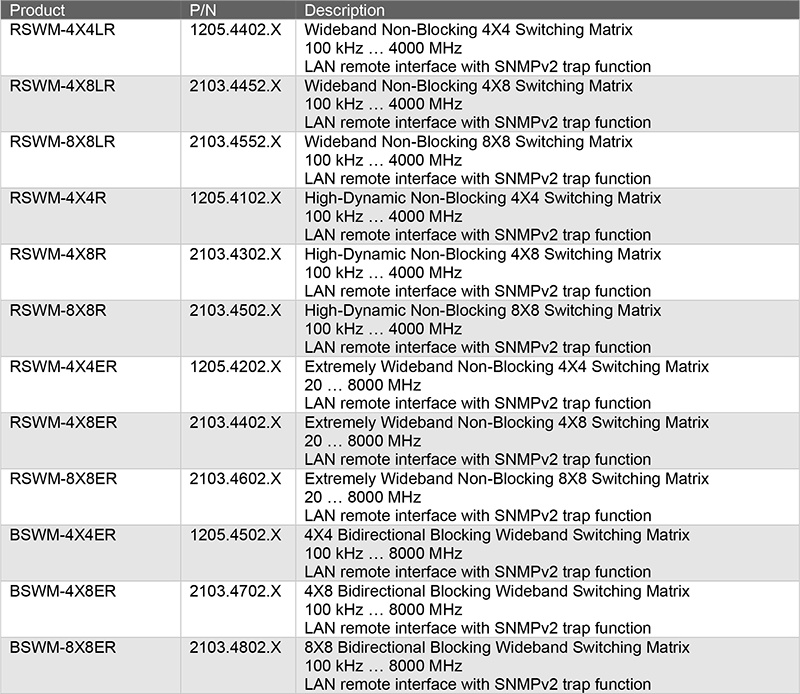

相關產品
