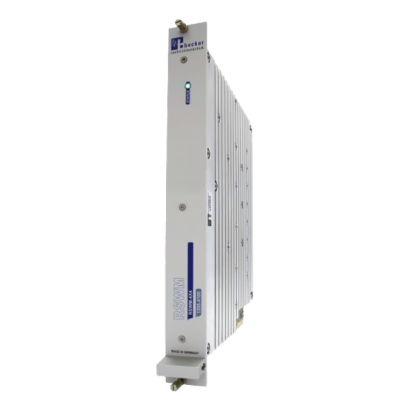

RSWM-4X4E 超寬頻非阻斷型切換矩陣

固態非阻斷型架構 × 多通道動態切換

實現微秒級任意輸出路由的模組化射頻中樞

現代通訊標準如數位廣播、行動通訊（Cellular）、Wi-Fi、工業科學醫療頻段（ISM，Industrial, Scientific and Medical）與藍牙（Bluetooth）持續朝向更高頻率範圍與更大系統頻寬發展，涵蓋大量無線電訊號的廣泛頻率範圍對多工器的線性度提出極高要求；另一方面，在無線電監測等應用中，低雜訊特性亦極為重要。


為因應上述挑戰，RSWM-4X4E 採用4 埠輸入 × 4 埠輸出之非阻斷型切換架構，可提供任一輸入對任一或多輸出的任意路由能力，不僅確保訊號不衰減，也能同時支援動態頻譜管理與多路併行量測應用，特別適用於要求高彈性與高解析度之多通道系統架構中。


RSWM-4X4E 插槽式模組是針對涵蓋最高至8 GHz 頻率範圍之現代無線電監測系統的最佳解，涵蓋 20 MHz 至 8000 MHz 全頻段覆蓋能力，具備寬頻特性、高通道隔離、低插入損耗、快速切換時間等特點，可大幅強化整體系統的訊號完整性與可配置彈性。


此外，本模組具備：

• 高線性度設計，確保在高功率密集訊號環境中無失真運作；
• 固態切換架構，提供超過百萬次壽命的免維護切換能力；
• 內建自我診斷與遠端控制支援，適用於需長時間穩定運行之測試或監控任務；
• 與 SR6 系統平台高度整合，可作為通用型模組搭配合路器（Combiner）、多工器、偏壓注入器（BIAS-T）、放大器、衰減器與電平監測模組共同建構多模多頻之彈性測試平台。

RSWM-4X4E 切換矩陣預定整合至 SR6-11C 系統平台中，搭配 SR6-CU 控制單元後可實現全面模組化管理與遠端同步控制，滿足各類射頻前端處理、訊號分派與動態路由應用需求。


產品特點

• 寬頻設計
• 高動態範圍
• 非阻斷型結構

應用場景

• 無線電監測
• 訊號路由
• 研發（R&D）
• 測試設備
• 實驗室應用

基本方塊圖說明

RSWM-4X4E 採用 4 埠輸入與 4 埠輸出之對等架構，具備非阻斷型矩陣設計，每一輸出埠均可靈活連接至任一輸入埠，且支援單一輸入同時對應至多個輸出埠，在任何切換情境下均不會產生傳輸損耗，確保訊號完整性與系統靈活性。

無磨耗固態切換元件

RSWM-4X4E 採用固態（Solid State）切換元件，可實現極短切換時間與極高切換壽命，所需維護極少。


高通道隔離度

為避免通道間的雜散耦合，RSWM-4X4E 提供高通道隔離度，即便相鄰通道承載強訊號與弱訊號，也能完全互不干擾。


遠端控制能力

結合 SR6-CU 控制模組後，可透過標準 USB 與 LAN 介面進行遠端控制，支援以 SCPI 為格式之 ASCII 指令集操作，並具備節能待機模式。


內建量測功能

RSWM-4X4E 可即時監測總電流消耗、放大器級操作點與內部溫度，模組狀態可經由遠端介面讀取回報。

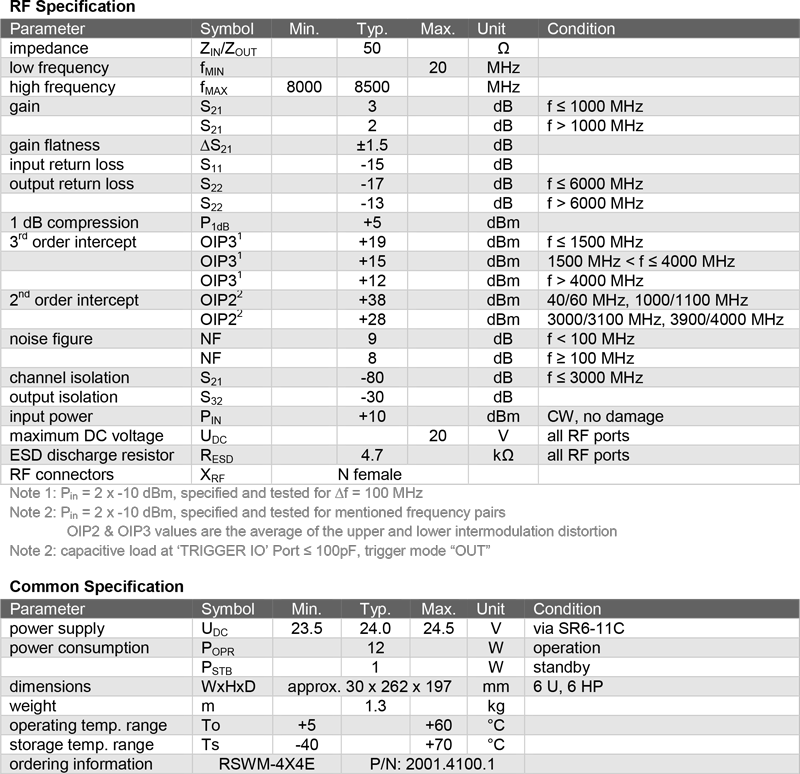

技術規格

應用實例

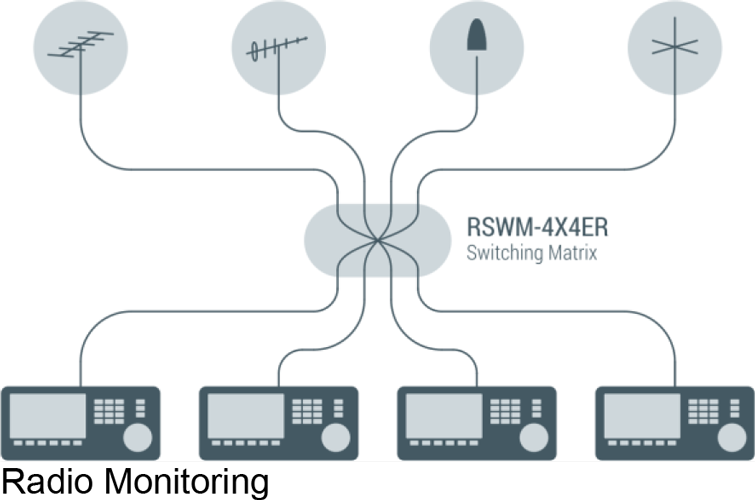

本應用範例展示一組20 MHz 至 8000 MHz 頻率範圍之無線電監測系統，搭配 4 支天線與 4 台接收器，所有接收器皆可完整存取任一天線，不影響訊號品質。

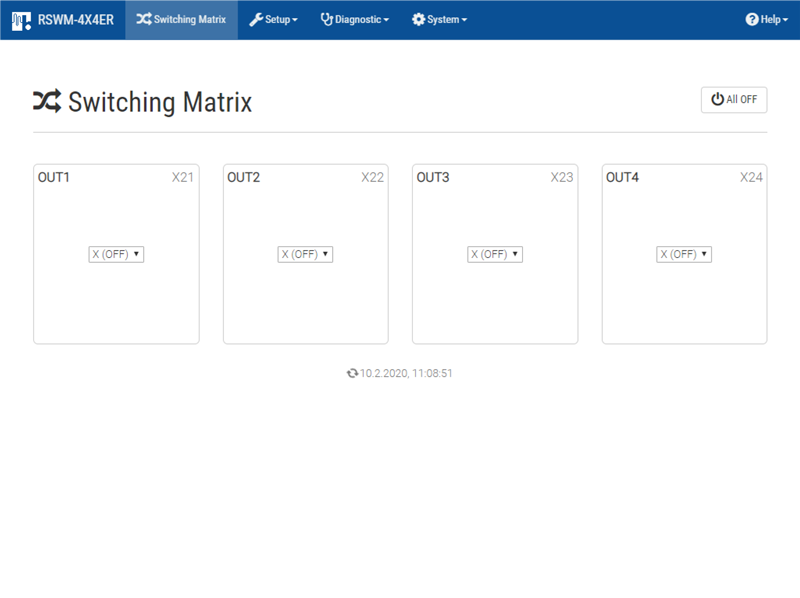

圖形化操作介面（GUI）

使用者可透過 GUI 自定應用相關標籤，使輸入選擇更具辨識性與操作效率。

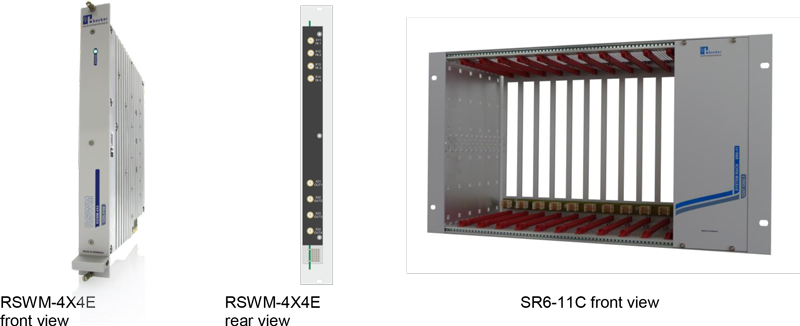

SR6-11C 系統平台

RSWM-4X4E 模組設計可無縫整合至 SR6-11C 系統平台中，該平台提供 11 組可擴充模組插槽，可搭配各類射頻模組，如射頻切換器、切換矩陣、多工器、衰減器、偏壓注入器（BIAS-T）、電平偵測器、雙向合路器/分波器等，實現高彈性訊號處理與管理架構。


在控制層面，RSWM-4X4E 模組需搭配 SR6-CU 控制單元使用，提供統一介面進行模組設定與遠端管理。


此外，SR6-11C 平台後方配置 Trigger-IO 介面，可實現多設備同步操作，當觸發輸入接收到一個 TTL 正緣脈衝時，系統會於數微秒內由硬體自動執行預儲設定，無需軟體介入；針對極高速執行要求之應用場景，亦支援透過後方二進位介面直接傳送控制指令，確保即時反應與最小延遲。

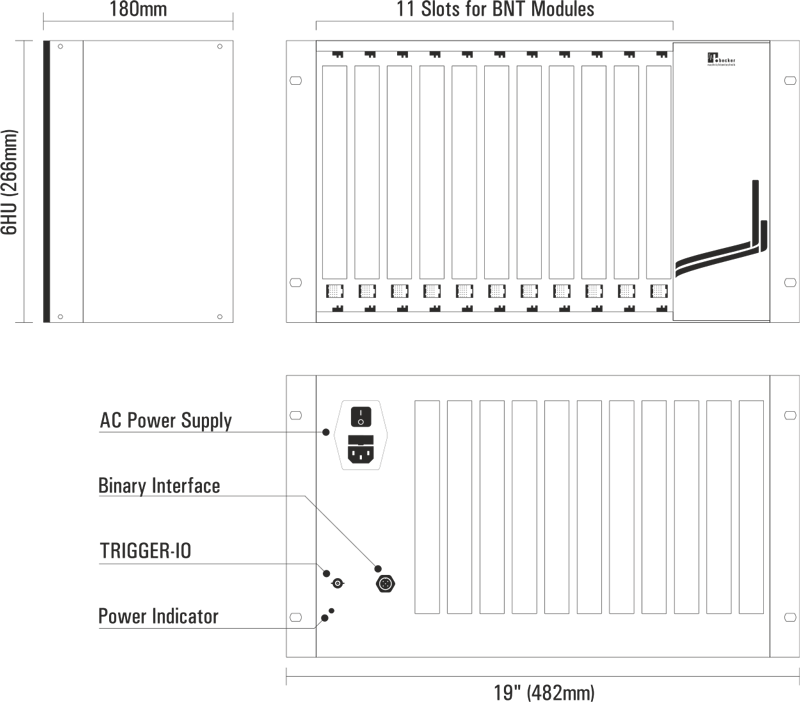

SR6-11C 系統平台尺寸圖

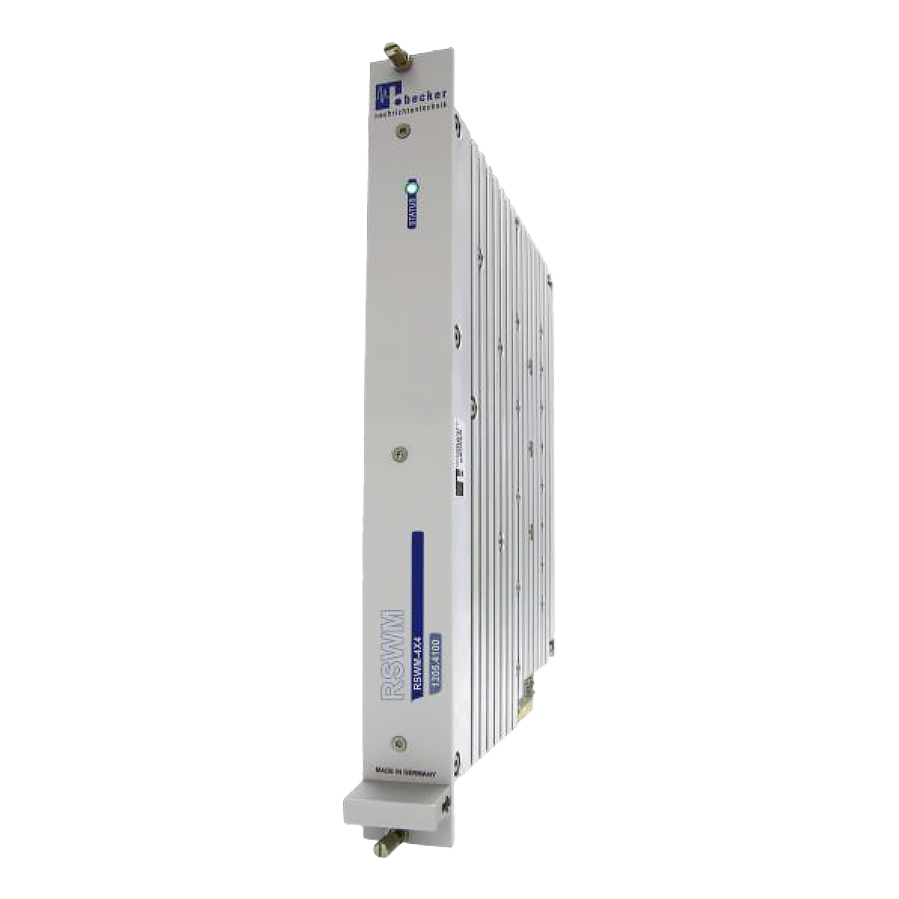

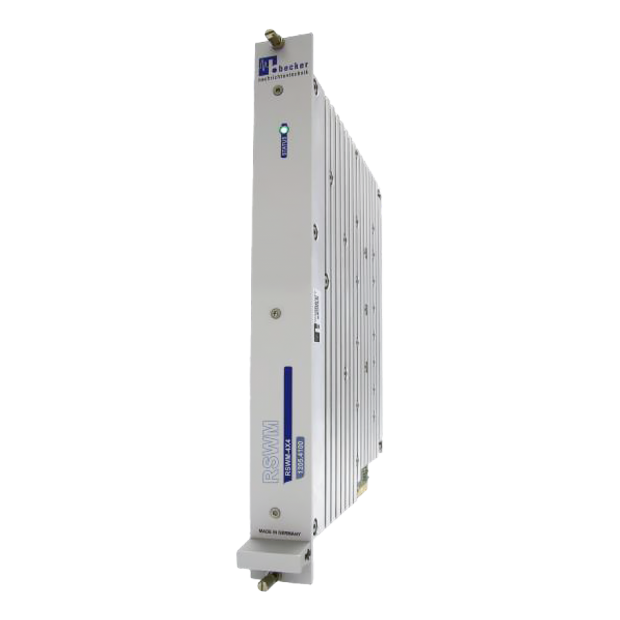

外觀

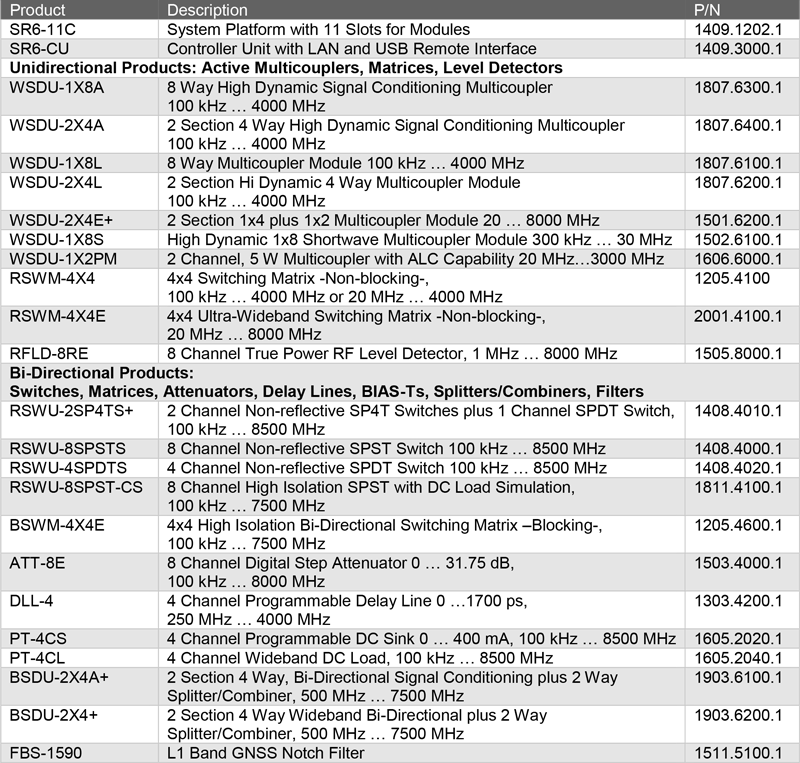

相關產品
