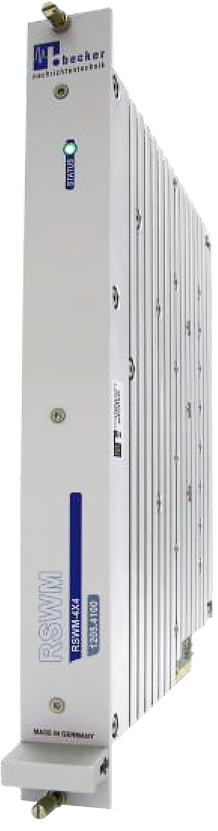

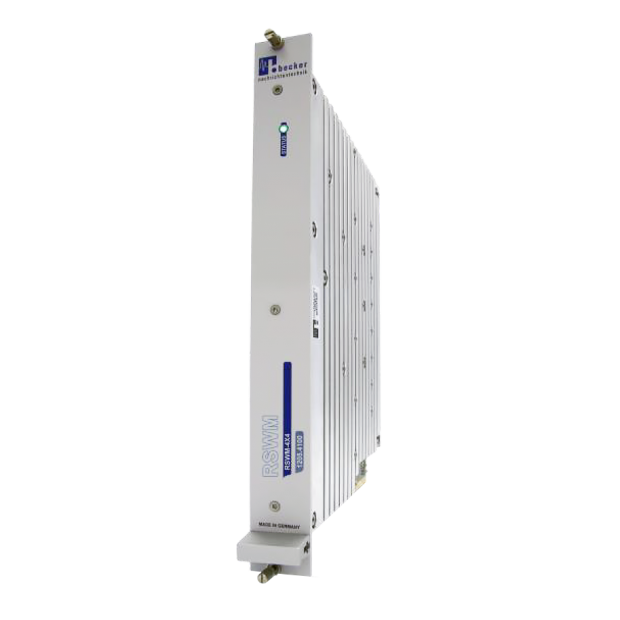

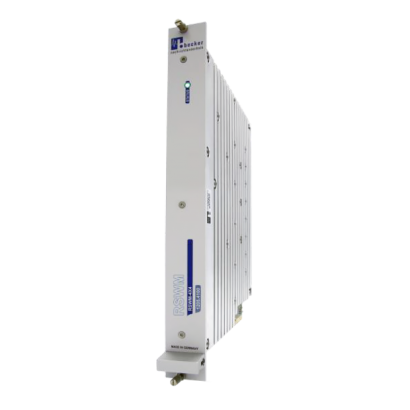

RSWM-4X4 非阻斷型切換矩陣

接收系統最佳解：高動態範圍、低雜訊係數、非阻斷設計

現代訊號路由系統需要快速、自由地存取不同的訊號源，如天線或訊號產生器，並在不中斷的情況下進行多路徑切換與訊號管理；在接收系統中，大量不同的類比與數位調變訊號，例如：廣播、蜂巢式系統、Wi-Fi、ISM（工業、科學與醫療頻段）與藍牙，需要高線性度以實現低失真傳輸，確保訊號的真實還原與準確分析。


此外，對於寬動態範圍的接收系統而言，低雜訊係數（NF）至關重要，可有效提升靈敏度與訊號可用性；RSWM-4X4 插入式模組為一款非阻斷型射頻切換矩陣，具備固態開關、寬頻段支援（100/20 MHz 至 4000 MHz）、雙頻率變體、與高通道隔離度等特性，是現代無線電監控與訊號路由系統的理想核心模組；此外，此模組可模組化整合至 SR6-11C 系統平台中，支援高密度訊號切換架構，並強化系統彈性與自動化控制能力。


產品特點

• 寬頻段
• 高動態範圍
• 非阻斷型（Non-Blocking）
• 雙頻率變體（Frequency Variants）

應用

• 無線電監控
• 資訊娛樂系統測試
• 研究與開發（R&D）
• 測試設備

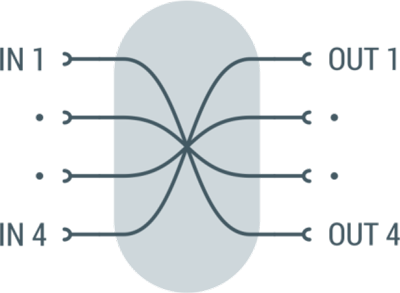

功能方塊圖說明

RSWM-4X4 具備 4 組等效輸入與 4 組等效輸出，該矩陣為非阻斷型設計，每個輸出埠可任意連接至任一輸入埠，亦可將一個輸入埠同時路由至多個輸出埠而不影響傳輸品質。


無磨損固態開關元件

RSWM-4X4 的切換元件為固態型（Solid-State），確保切換時間極短，並可支援大量切換週期，幾乎無需維護。


高通道隔離度

為避免通道間不必要的訊號耦合，RSWM-4X4 提供高通道隔離度。即使相鄰通道中同時存在強弱訊號，彼此亦無干擾影響。


雙頻率變體

RSWM-4X4 提供兩種頻率變體：

• 20 MHz 至 4000 MHz，適用於 V/UHF 應用
• 100 kHz 至 4000 MHz，適用於廣播應用

其中 20 MHz 至 4000 MHz 的版本於每個輸入端皆內建高通濾波器（High Pass Filter），可有效抑制來自當地 AM 廣播電台等低頻與高頻訊號；

而 100 kHz 至 4000 MHz 的版本涵蓋完整頻段，包含 AM 頻段，可完整傳輸包括 GNSS（全球導航衛星系統）在內的廣播訊號，適用於各類訊號路由應用。


遠端控制功能

結合 SR6-CU 控制模組後，RSWM-4X4 可透過標準介面 USB 與 LAN 進行遠端控制，並支援簡易 SCPI 格式的 ASCII 字串。RSWM-4X4 亦內建待機功能，可節省能源。


內建測試功能

RSWM-4X4 可監控整體電流消耗、放大器階段的工作點及模組內部溫度，模組狀態可透過遠端介面查詢。


技術規格

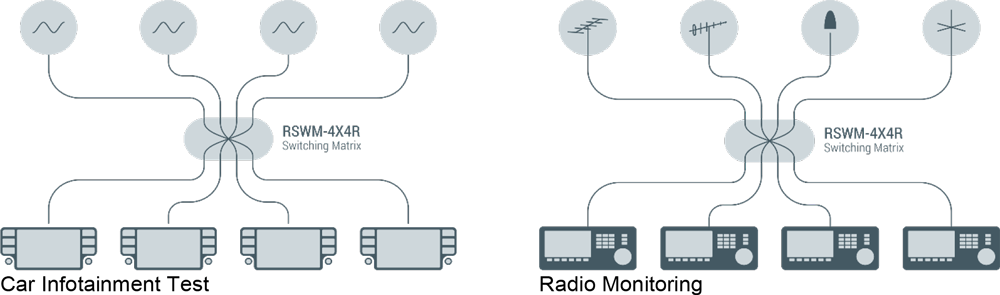

應用範例

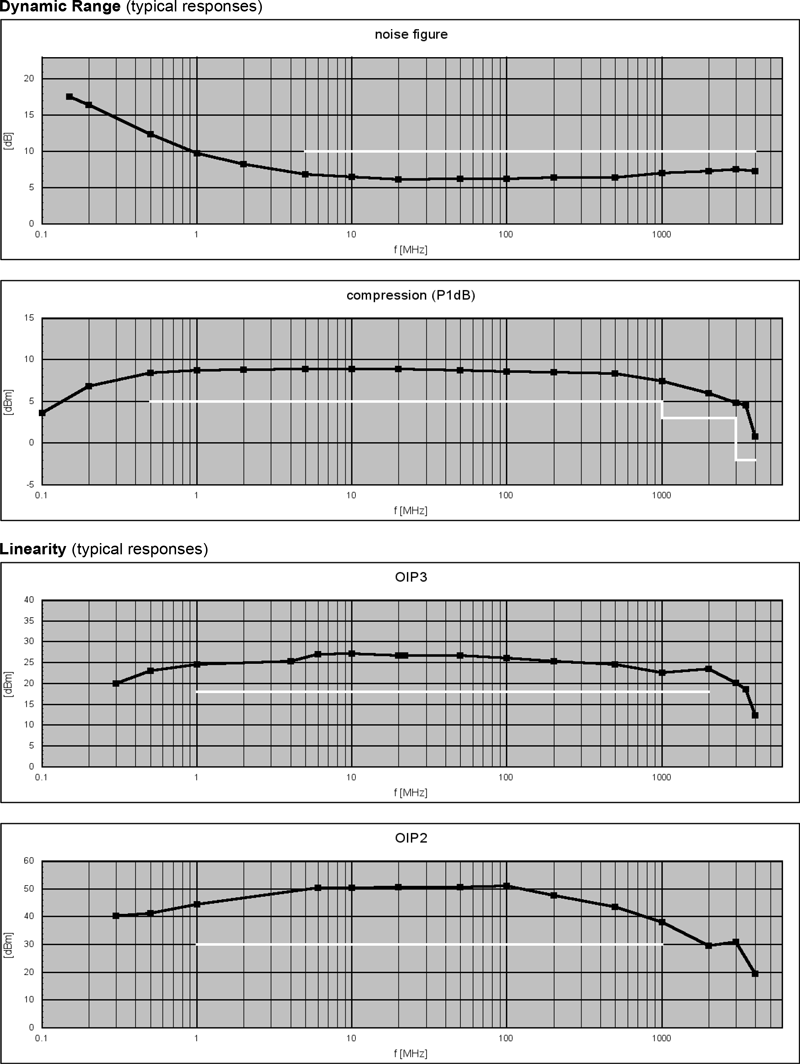

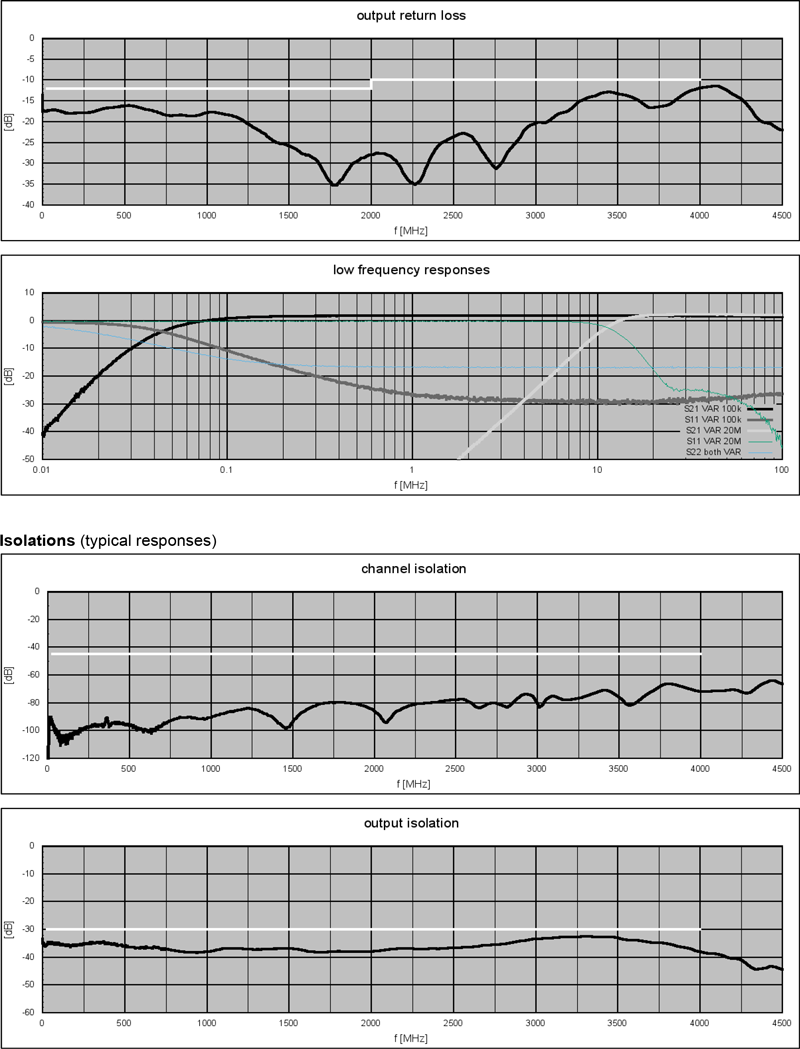

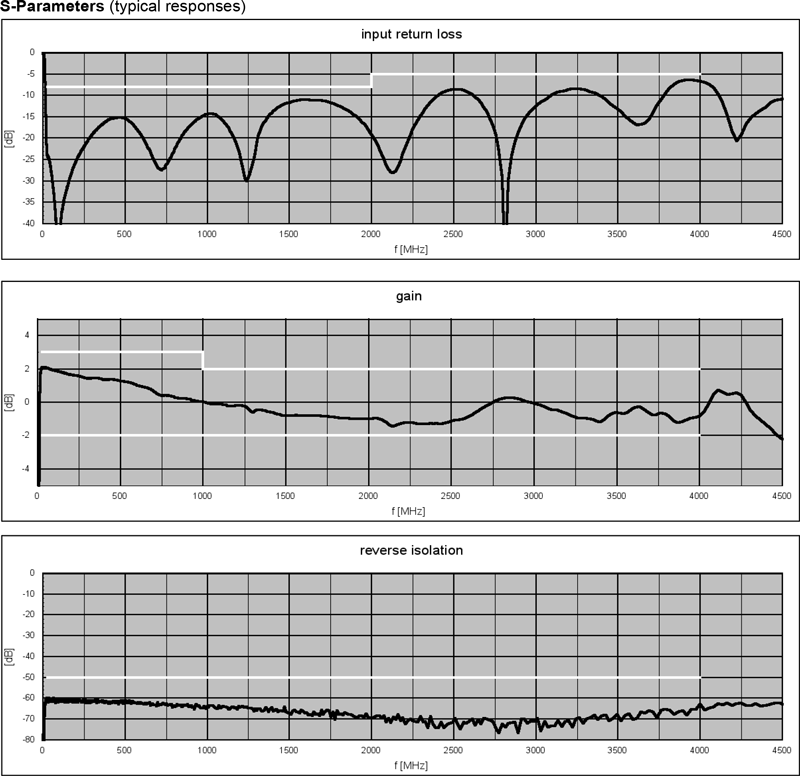

效能

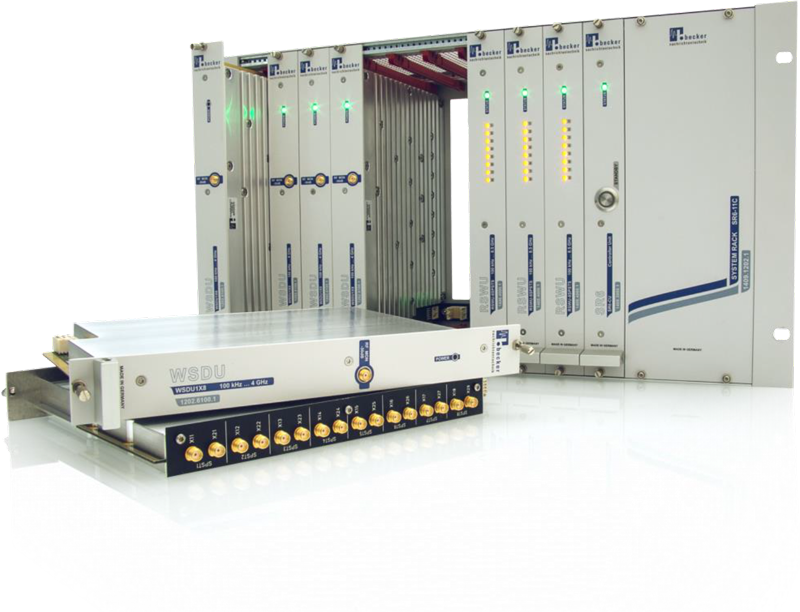

SR6-11C 系統平台外觀與整合

RSWM-4X4 模組設計可整合至 SR6-11C 系統平台，SR6-11C 擁有 11 個模組插槽，可彈性配置如射頻開關、切換矩陣、多路耦合器、衰減器、BIAS-T、電平偵測器、雙向分配器/合波器等射頻訊號調理模組，並可搭配控制單元組成完整的可程式化測試架構。

為控制 RSWM-4X4 模組，必須使用 SR6-CU 控制單元，透過 SR6-11C 系統平台後方的 Trigger-IO 介面，可實現 SR6-11C 裝置網路間的同步操作，當觸發輸入端接收到一個正向 TTL 脈波後，預先載入的設定將於微秒內由硬體執行；若應用場景要求極高速執行，也可透過後方的二進位介面直接進行硬體控制。

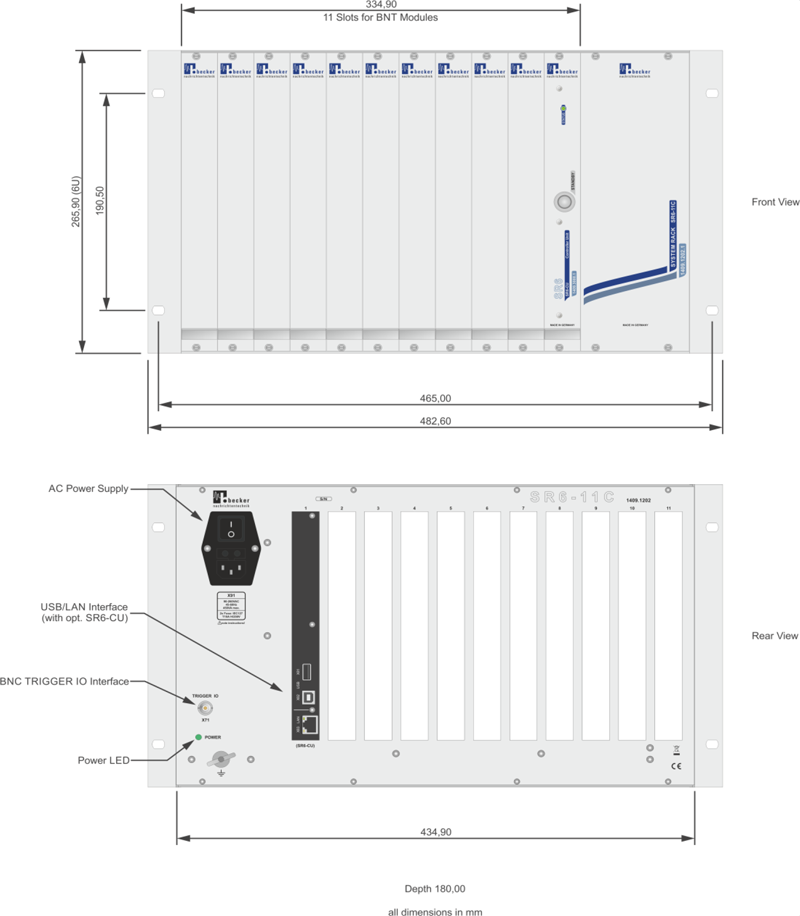

SR6-11C 系統平台外觀與尺寸

下載

SR6-11C Datasheet >
RSWM-4X4 Datasheet >
Modular RF Systems Datasheet >
