RSDU-2X4AR 2x4 射頻訊號處理分配器
多埠並測 × 超寬頻處理 × 直流吸收一體化
一次解決汽車 RF 測試訊號分配與電源模擬痛點
RSDU-2X4AR 為一款專為汽車產業中廣播資訊娛樂裝置測試所設計之設備，具備高度整合與小型化設計，此機種可應用於產線末端（End-of-Line）測試作業中，執行完整射頻訊號的處理與分配；即便待測物具備多組天線埠，需進行多裝置平行測試亦能輕鬆因應；使用者僅需額外配置訊號產生器，無需加裝額外分波器、偏壓注入器（bias-tee）或直流量測設備，即可完成測試架構整合；其涵蓋極寬廣的動態範圍，可同時支援高靈敏度量測與高功率過載測試等多元測試需求。
功能特色
- 寬頻支援（100 kHz～2500 MHz）
- 兩組相同架構之訊號處理區段（2x4 結構），每區段提供 4 路可調輸出，支援串接擴充
- 頻率選擇性輸入設計，可自動切換並整合雙路訊號
- 支援外部寬頻產生器輸入
- 共用路徑可切換放大、步進衰減或直通模式
- 內建可程式化直流電流吸收器（DC Current Sink），免除額外負載佈線
- 提供每路輸出之直流電壓與電流精密量測功能
- LAN 乙太網路遠端控制介面，支援 ASCII 命令集
- 內建圖形化使用者介面（GUI），支援本地筆電操控
- 採用 19 吋、1U 高度機箱，小型化高整合機構設計
應用場域
- 產線末端測試（End-of-Line Test）自動化應用
- 射頻量測應用：AM、FM、DAB、DVB-T、GNSS、SDARS
- 虛擬供電（Phantom Power）測試模擬
- 射頻訊號調理與分配作業
系統說明
RSDU-2X4AR 為一款小型化射頻訊號處理設備，內建兩組完全相同的訊號處理區段（A 與 B）。透過 LOC_IN／LOC_OUT 寬頻輸入／輸出介面，可將兩個區段整合，實現八路輸出之相同訊號內容，若需擴展至更多輸出數量，亦可透過串接多台 RSDU-2X4AR 達成，無須額外配置訊號產生器或功率分波器，有效降低整體測試系統複雜度與成本。
A／B 區段說明
其中有兩組輸入可以依據不同頻段進行自動選擇，並透過內建的雙工器（Duplexer）將這兩組訊號整合為一組共用輸入；第三組為寬頻輸入，能接收訊號產生器輸出，或作為多台設備串接時的輸入通道；所有 RF 輸入埠皆有直流隔離（DC Block）與靜電放電（ESD）保護電阻，有助於系統穩定與防護耐用。
共用路徑增益／衰減功能
針對共用訊號路徑，使用者可選擇訊號透過放大器、步進衰減器（Step Attenuator）或直通模式，內建可程式化衰減器支援0.25 dB 為單位的精細電平調整，整體支援約 85 dB 的輸出動態範圍，滿足多樣化測試需求。
高動態放大能力
放大路徑配置高動態範圍放大器，同時具備低雜訊係數與高輸入容忍度（Headroom），適用於高訊號品質要求之場景，特別適合數位調變訊號的線性傳輸應用。
輸出路徑
所有 RF 輸出路徑皆涵蓋從 kHz 到 GHz 的超寬頻範圍（100 kHz～2500 MHz），每個輸出埠（OUT1～OUT4）均可獨立設定輸出電平，範圍為 31.75 dB，調整解析度為 0.25 dB，提供高靈活度電平控制。
可程式化直流電流吸收功能
內建可程式化直流電流吸收器，可取代外部直流負載與其衍生之 EMI 問題，顯著提升測試穩定性與整合效率，每一路輸出皆可透過遠端控制，設定電流吸收範圍 0～400 mA，非常適用於虛擬供電（Phantom Power）測試。
電壓與電流量測
設備內建電壓／電流表，可即時讀取每一路輸出之直流電壓與電流數值，提供精準的虛擬供電監控功能，有效提升測試資料準確度。
遠端控制功能
RSDU-2X4AR 全機設定（含 A／B 兩區段）皆可透過共用 LAN 介面以 ASCII 指令進行遠端控制，亦支援查詢各路徑設定狀態與裝置識別資訊，便於整合至自動化測試系統。
細緻衰減解析度
共用路徑與各輸出通道內建之衰減器皆支援 最高 63.5 dB 衰減範圍，並具備 0.25 dB 的步進解析度，可實現高精度輸出電平調整，提升測試一致性。
高輸出隔離度
輸出分波器採用寬頻主動式分配器（Active Multicoupler）設計，具備無電平損耗特性，且輸出通道間具備高度隔離性，即使有待測物（DUT）發生故障，亦不影響其他 DUT 測試。
光學顯示訊號
設備前面板配置 LED 指示燈，可即時顯示電源狀態與 A／B 區段之訊號路徑選擇狀態，便於現場操作與故障排查。

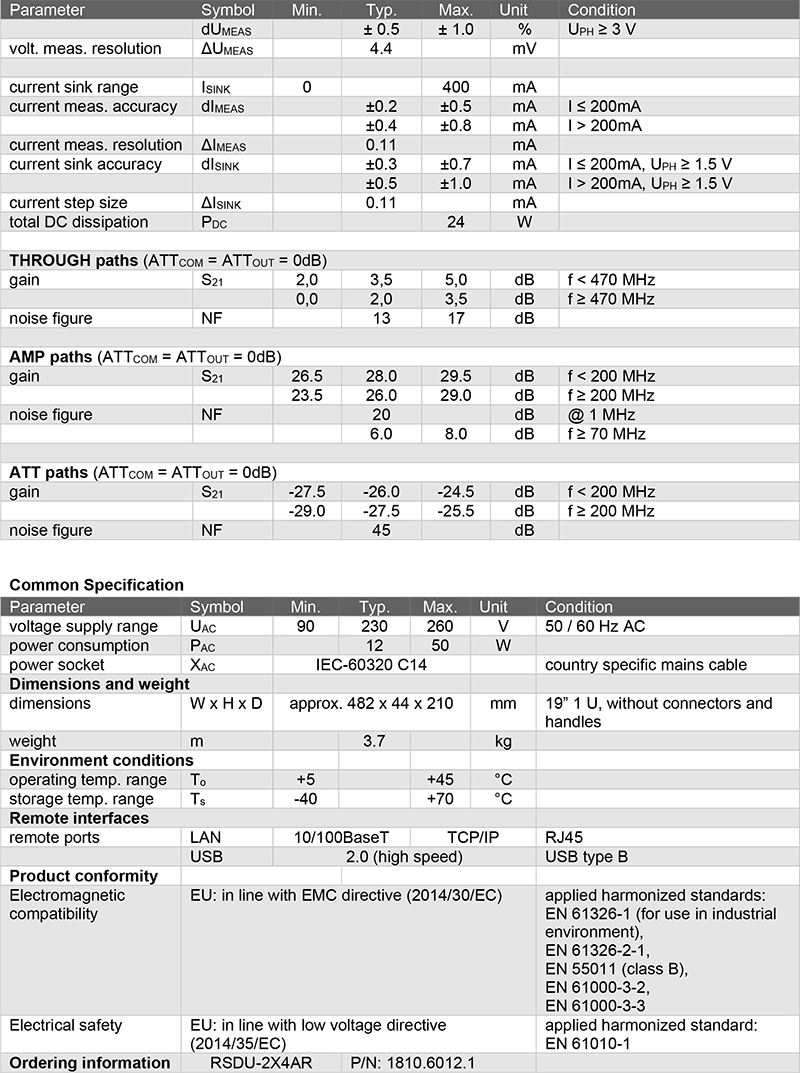

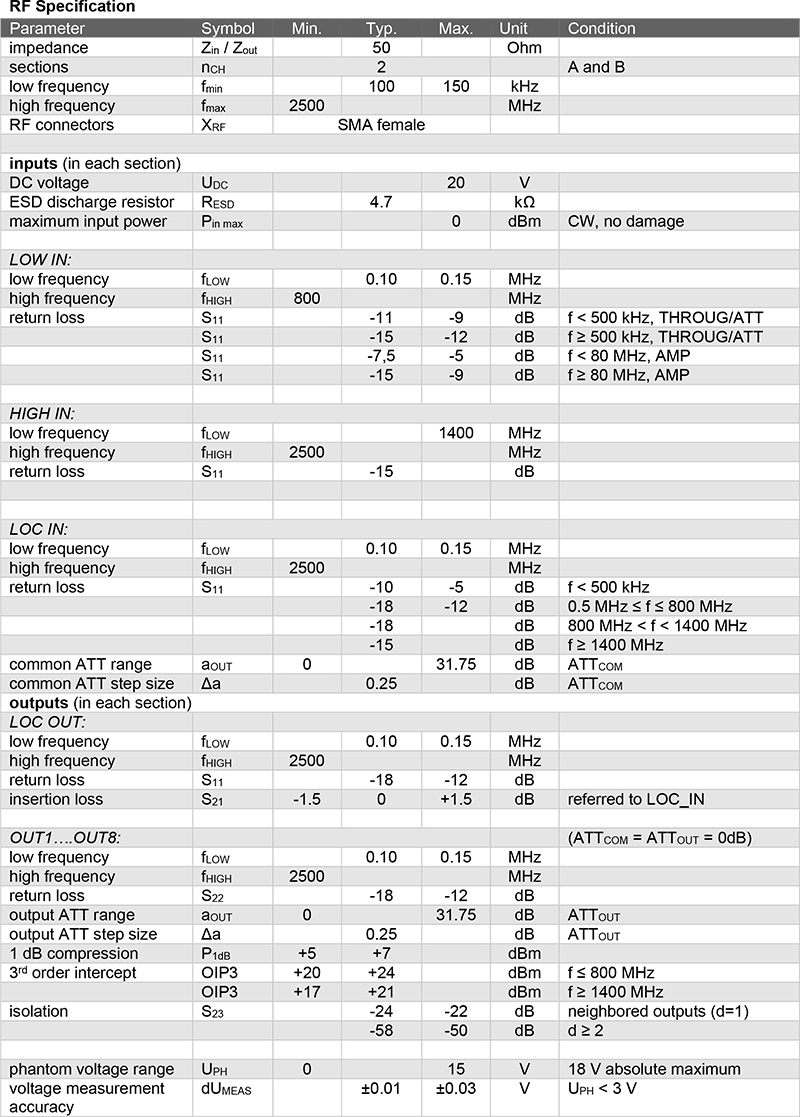

技術規格

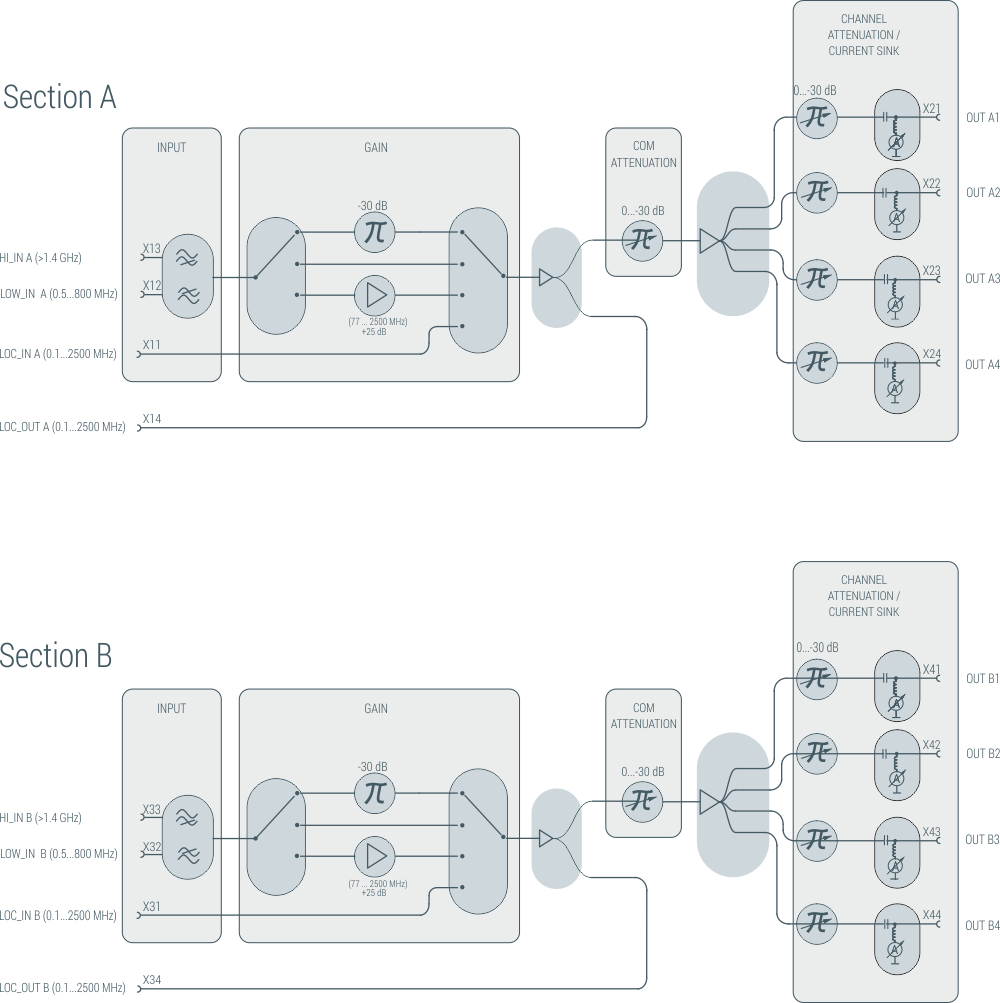

系統架構圖

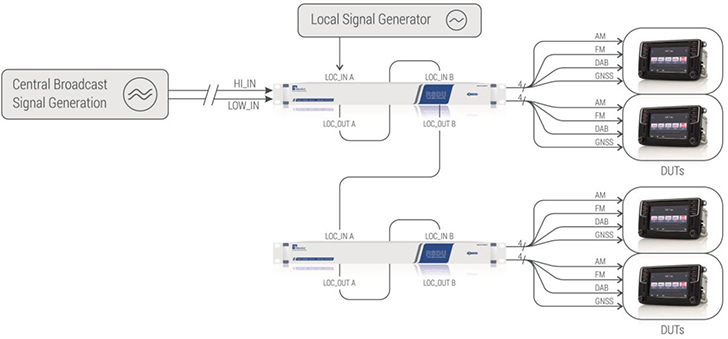

應用範例
注意事項：
串接多台 RSDU-2X4AR 裝置將會略微增加雜訊並降低動態範圍效能，約每增加一個區段將降低約 1 dB。

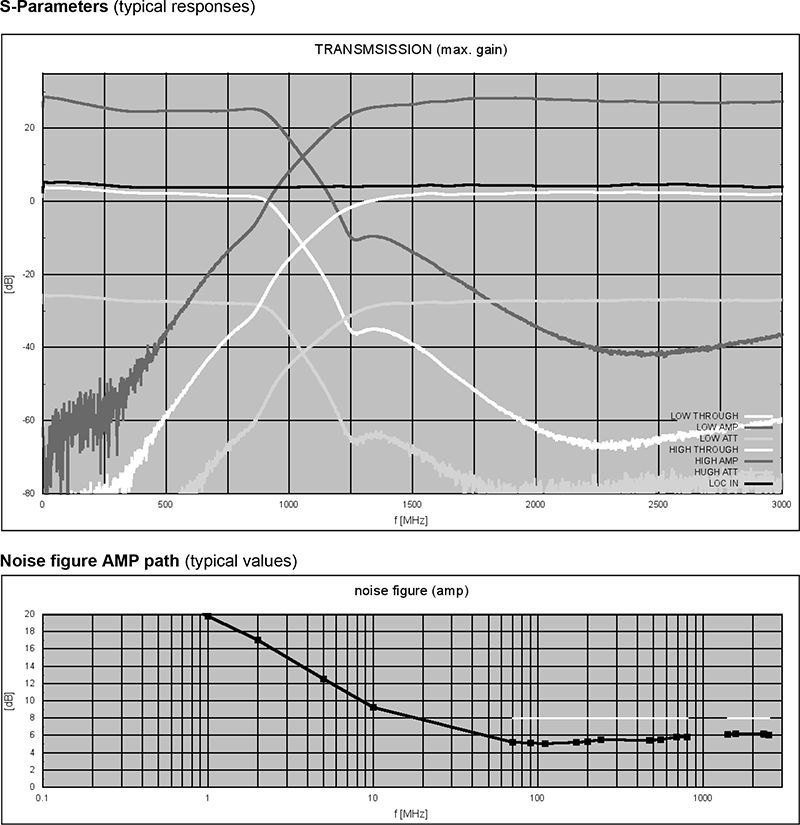

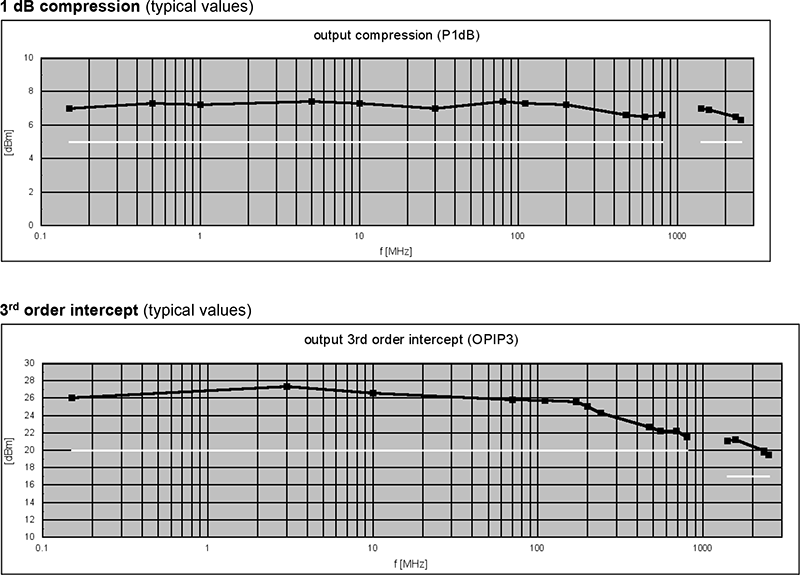

效能

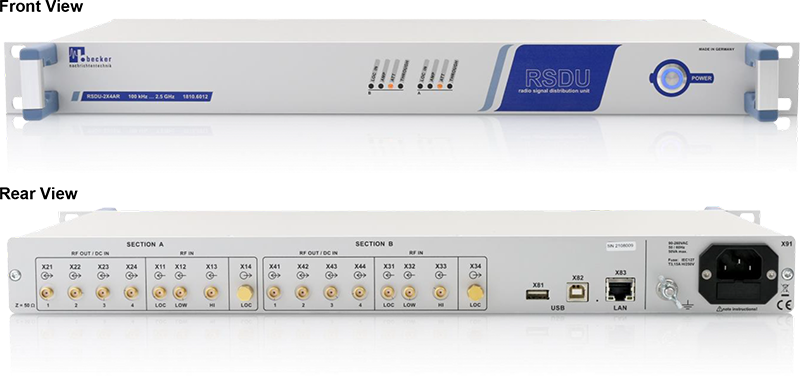

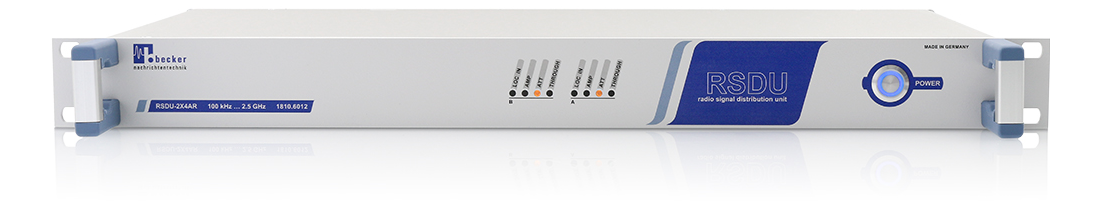

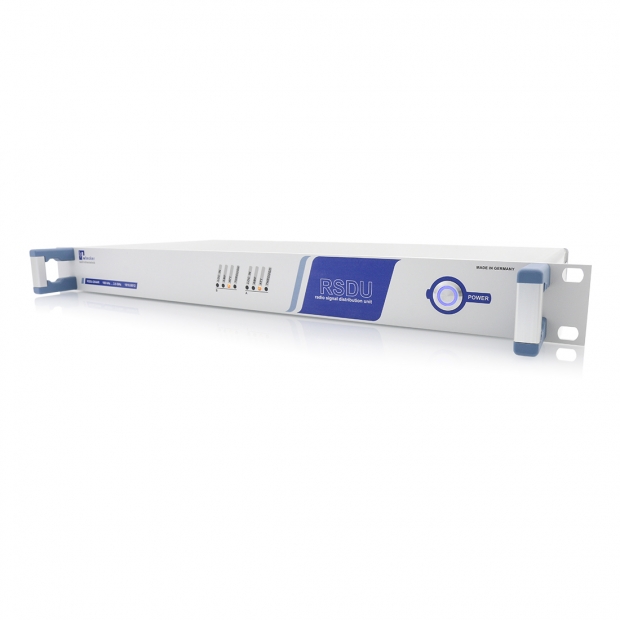

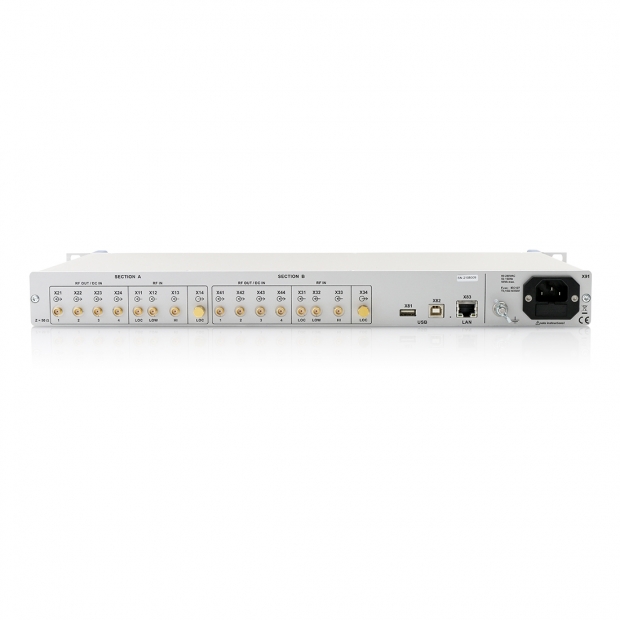

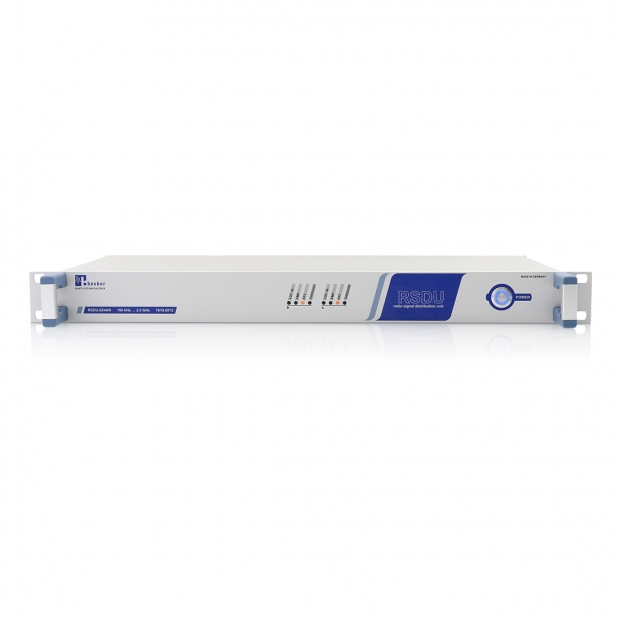

外觀

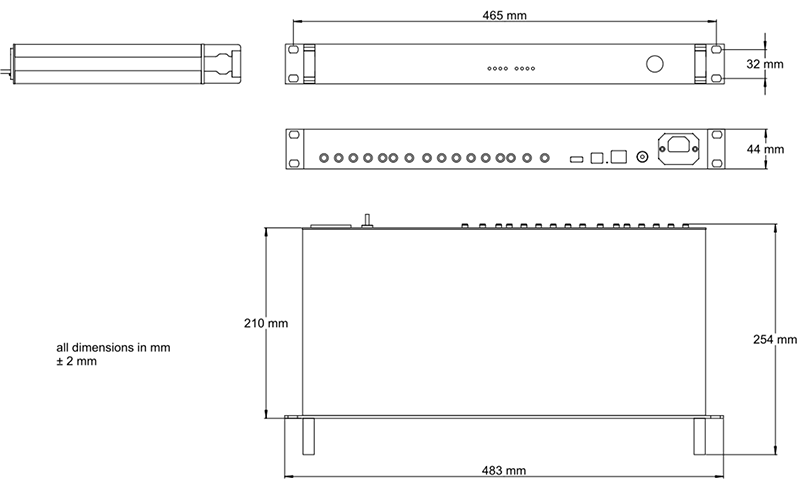

尺寸

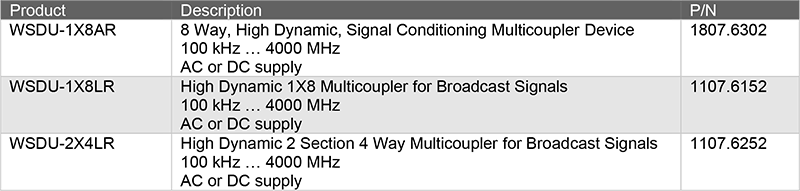

相關產品
