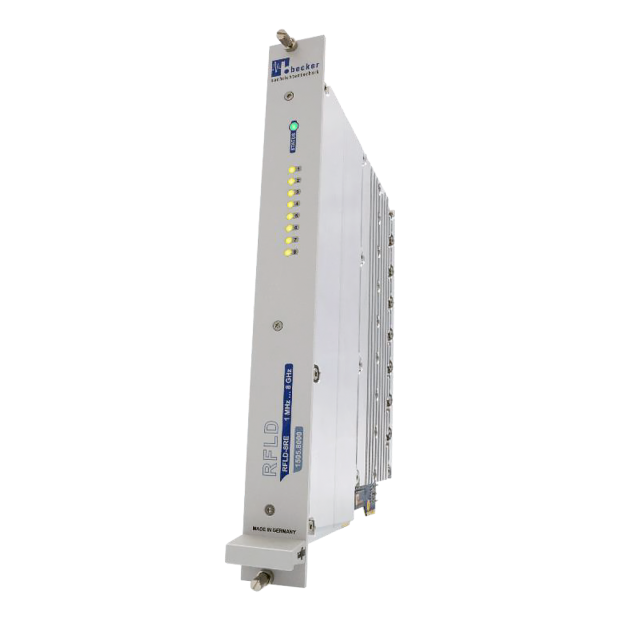

RFLD-8RE 實效功率射頻電平偵測器

高頻寬 × 高功率 × 多通道，精準掌握每一瓦射頻能量

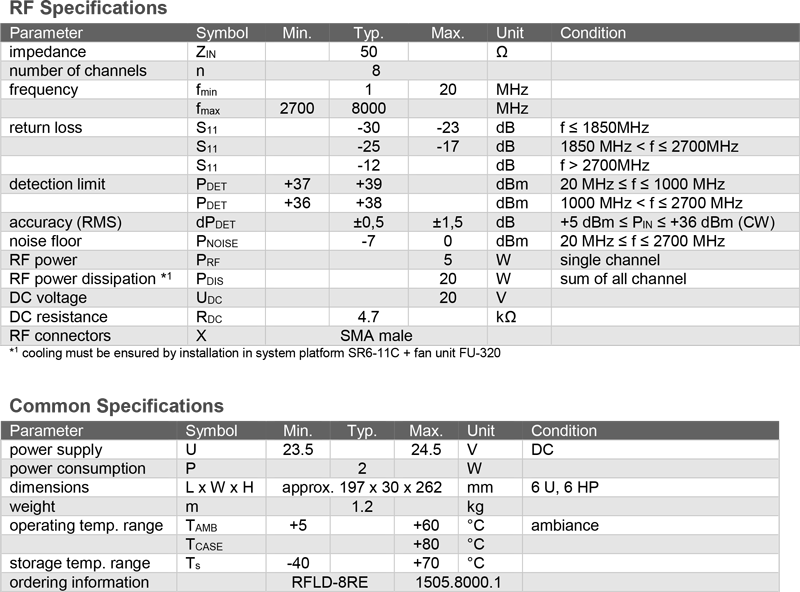

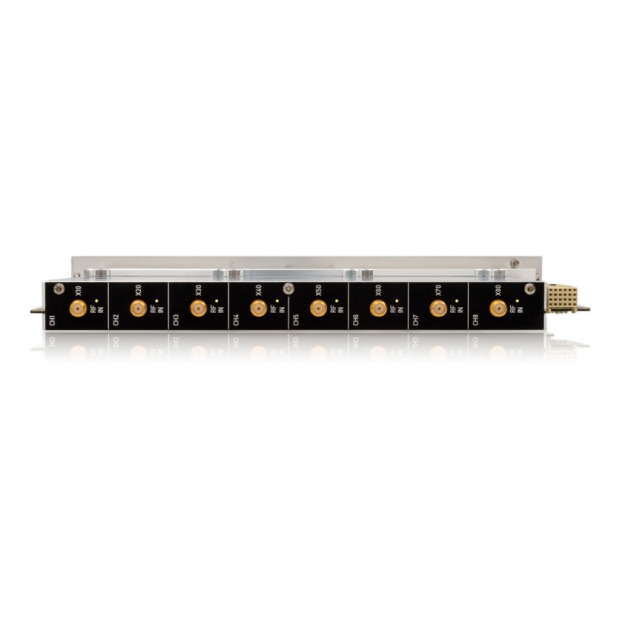

RFLD-8RE 是一款支援高射頻功率量測的 八通道實效功率 RMS 射頻電平偵測單元（True Power RMS RF Level Detector），採用標準 50 Ohm 技術架構，具備廣頻支援與高動態範圍等特性；每個通道的典型偵測範圍為 0 dBm 至 +36 dBm（對應 1 mW 至 4 W），可涵蓋 1 MHz 至 8 GHz 的完整射頻頻率範圍，其中 20 MHz 至 2700 MHz 頻段為 Becker 完整規格定義範圍。

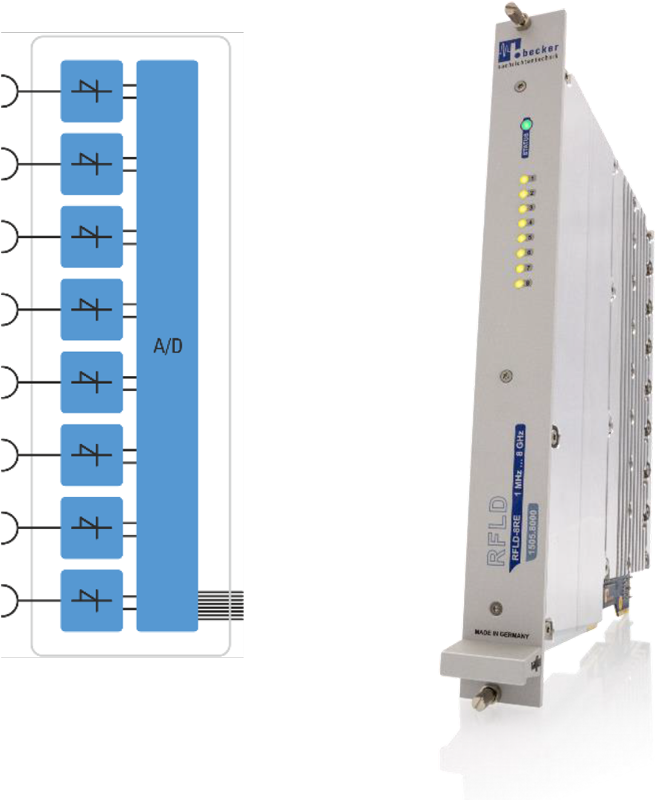

每個通道皆配備兩種獨立偵測器：實效功率 RMS 偵測器（True Power RMS Detector）與 封包偵測器（Envelope Detector），兩種偵測器可同時查詢、並行輸出，封包偵測路徑內建 峰值保持電路（Peak Hold Circuit），可記錄瞬時最高值，並於每次透過軟體查詢後自動重置，以利連續量測穩定性。

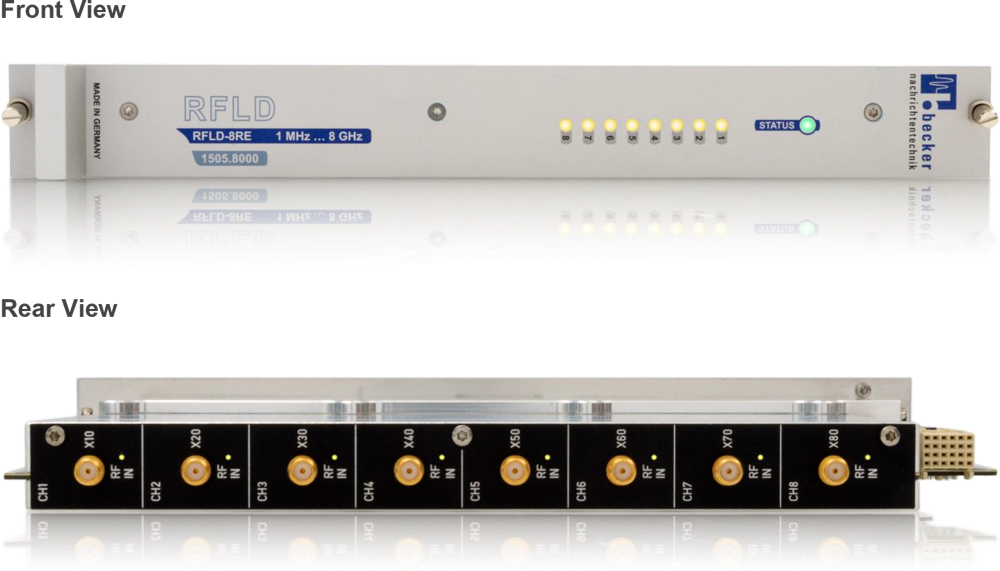

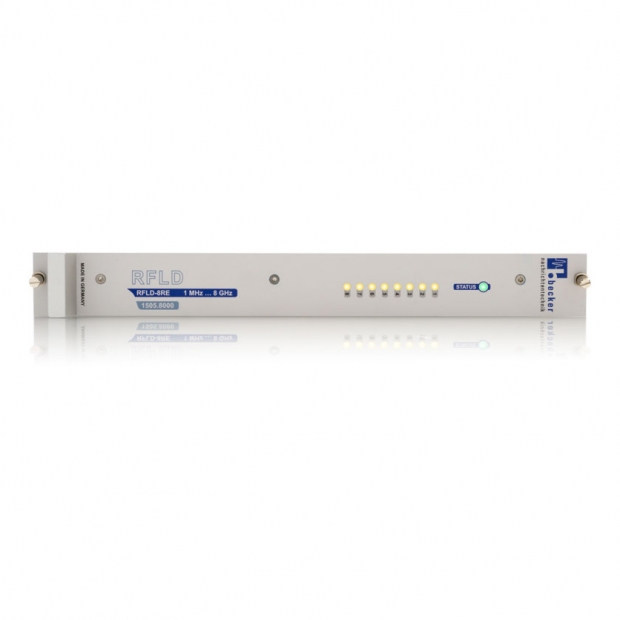

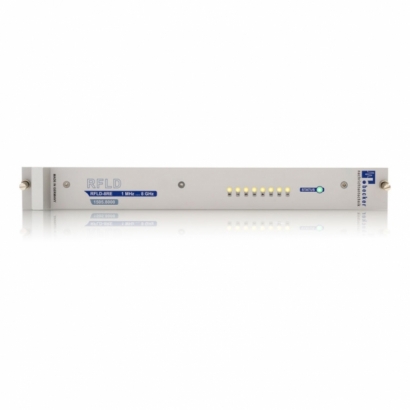

裝置前面板與後面板皆設有獨立 LED 指示燈，可即時顯示各通道射頻訊號的偵測狀態，LED 觸發門檻值可透過軟體靈活調整，提升系統整合與應用彈性。

特點

支援 1 MHz 至 8 GHz 寬頻頻率範圍
採用模組化架構，具備小型化設計，便於系統整合

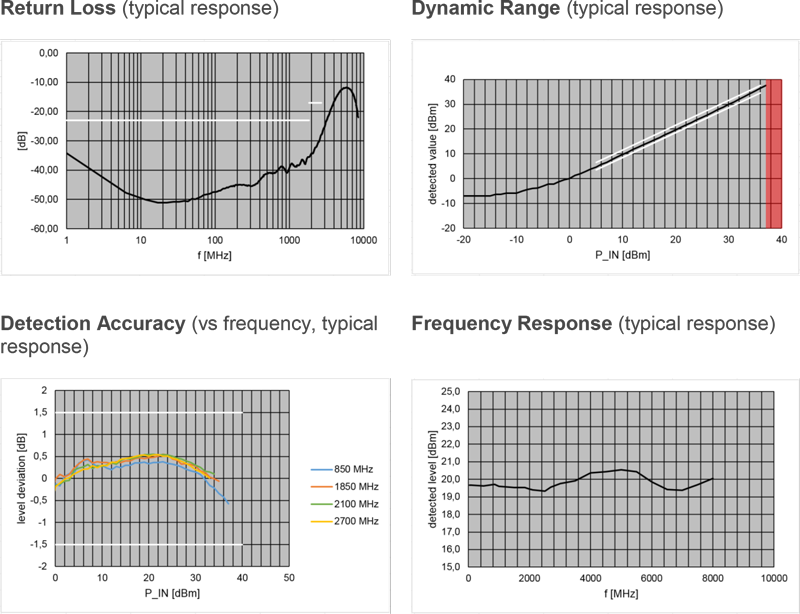

提供 0 dBm 至 +36 dBm 的高動態範圍量測能力
同時支援 實效功率 RMS 偵測與 封包（Envelope）脈衝偵測功能，可應用於連續與瞬時訊號量測

應用

自動化測試平台中的射頻功率量測與通道監控
用於研發階段之射頻訊號動態追蹤與校正
對射頻元件進行長時間、高功率的射頻壓力測試
生產階段進行大量元件的終端測試與性能篩選，提升產線效率與品質穩定性

高精度

RFLD-8RE 提供高精度射頻功率量測能力，模組內建 EEPROM，儲存依據不同頻率所對應之射頻電平校正資料表，可自動補償頻率響應誤差，確保量測數據的一致性與準確性。

多元遠端介面

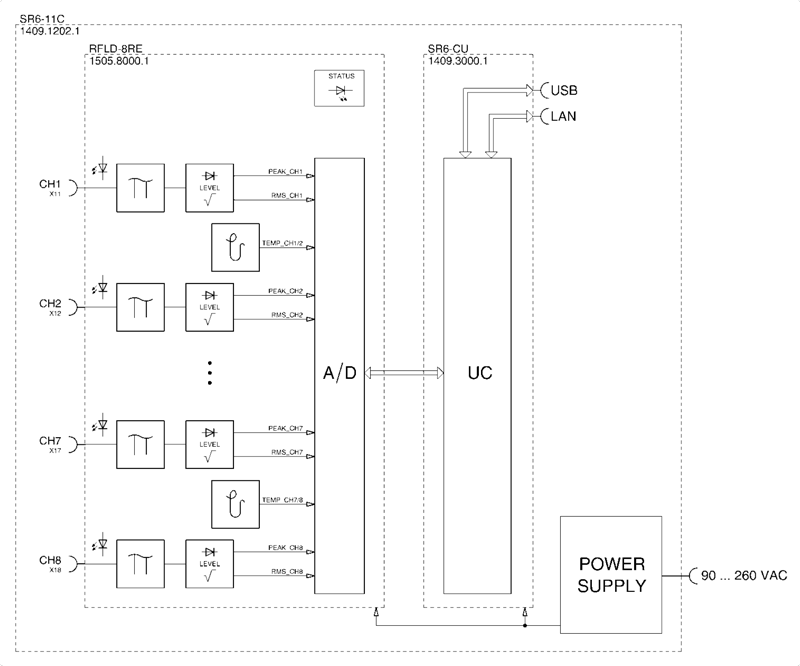

RFLD-8RE 模組透過對應的 SR6-CU 控制器進行查詢與控制，資料可經由 LAN（乙太網路）與 USB 遠端介面存取，並採用 SCPI 格式的 ASCII 指令，便於程式化整合與遠端控制；針對大型系統如 TSQA-RFLD80K 與 TSQA-1X80PM，亦支援 網頁式圖形使用者介面，可直接透過瀏覽器進行即時監控與參數調整，簡化系統整合流程與使用者操作介面。

堅固設計

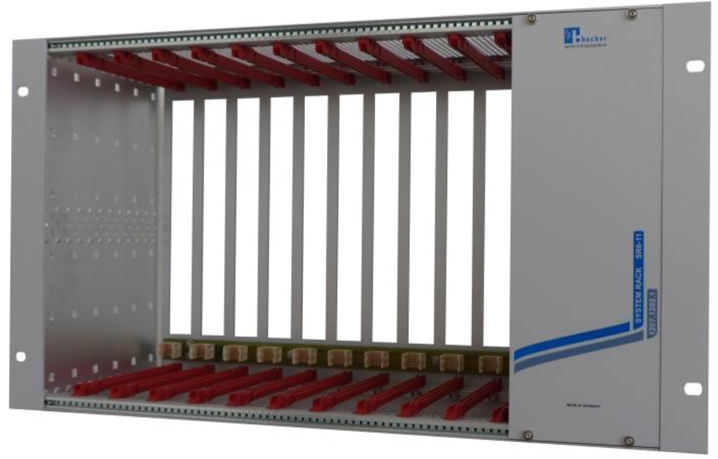

RFLD-8RE 採用小型化模組設計，可將 最多 10 組模組與 1 組 SR6-CU 控制器整合於單一 SR6-11C 系統平台中；針對每通道進行 4 W 高功率量測應用時，需搭配 FU-320 風扇單元以確保穩定散熱；整體配置可在僅 8U 機架空間內實現 最多 80 通道的全功率射頻量測能力，兼具彈性與可靠性。

高溫操作壽命測試

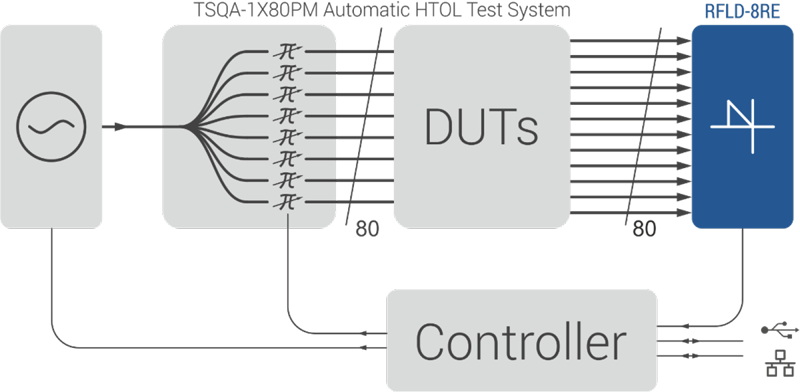

在進行 高溫操作壽命測試（High Temperature Operating Lifetime, HTOL）的射頻測試系統中，RFLD-8RE 可在多通道架構下自動量測待測物之輸出功率變化，即使長時間運行亦具備穩定性與一致性，大幅節省測試階段的時間與人力成本，是 HTOL 大型應用場域中的關鍵量測模組。
