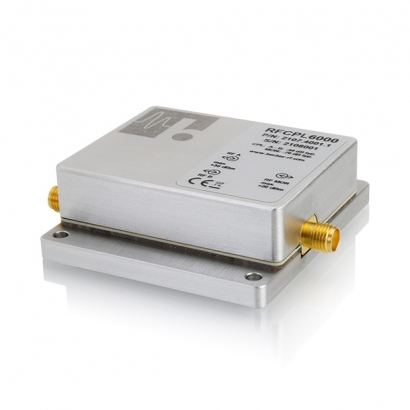

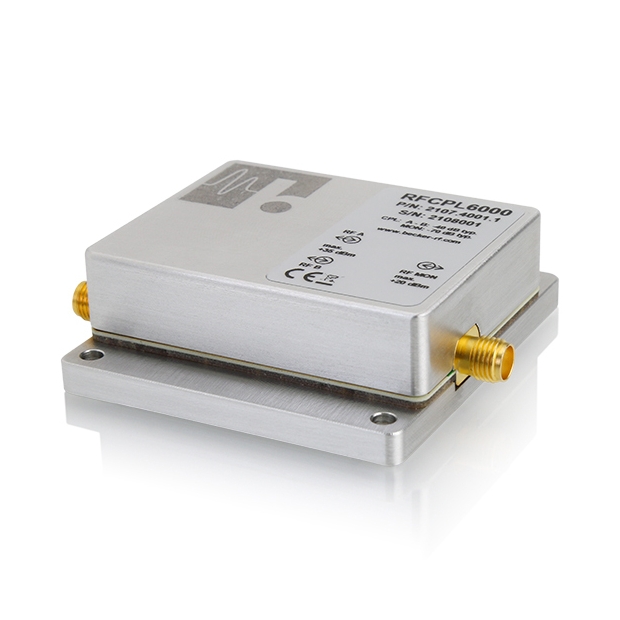

RFCPL6000 寬頻射頻耦合監測器
從無線場到實驗室測試，打造穩定可靠的 RF 監控平台

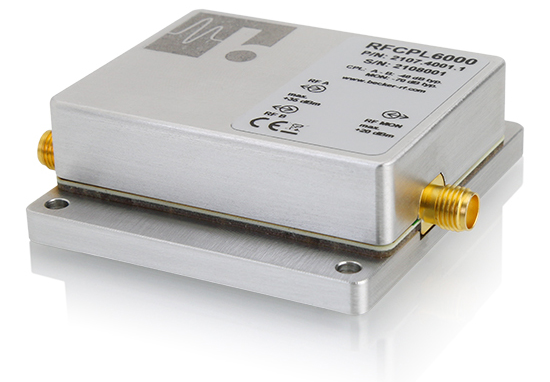

RFCPL6000 由 Becker Nachrichtentechnik 推出，為一款可監控雙向射頻（RF）連線的寬頻耦合監測器，支援最高超過 12 GHz 的頻率範圍，具備小型化模組外觀。
透過此裝置可在不受其他無線訊號干擾的條件下，監控兩個存取點之間的有線通訊行為；同時，其設計可模擬無線場域中的射頻訊號衰減效應；該機種允許兩個存取點直接連接至 RFCPL6000 的高功率輸入埠，其監控埠（RF_MON）與主要輸入埠 A、B 間具備約 70 dB 的耦合損耗；此外，裝置外殼採用鋁合金金屬加工，具備電磁屏蔽能力，有效避免來自環境的無線干擾，以實現 可重現的有線測試場景。
功能特性
- 模擬主通道間之無線場域損耗
- 主通道支援最高 +35 dBm 射頻輸入功率
- 監控埠雙向耦合損耗約 70 dB
- 小型化尺寸，便於集成與部署
應用場景
- 雙向通訊訊號監測
- 存取點間射頻訊號監控

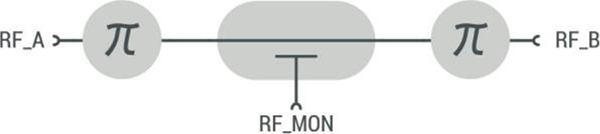

原理方塊圖
- RF_A 與 RF_B：
為可支援高功率輸入的雙向射頻埠，可直接連接兩個如基地台、AP 等存取點設備。 - 訊號衰減模擬：
RF_A 與 RF_B 間的訊號通道設計模擬無線電場的自然衰減，適用於再現真實通訊場景。 - RF_MON：
為耦合監控埠，可同步擷取 RF_A 與 RF_B 間之雙向訊號，用於即時量測與通訊行為分析。

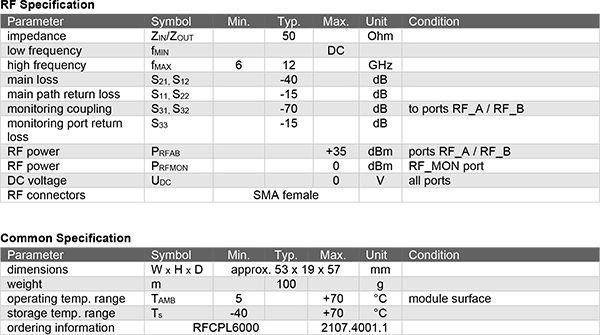

技術規格

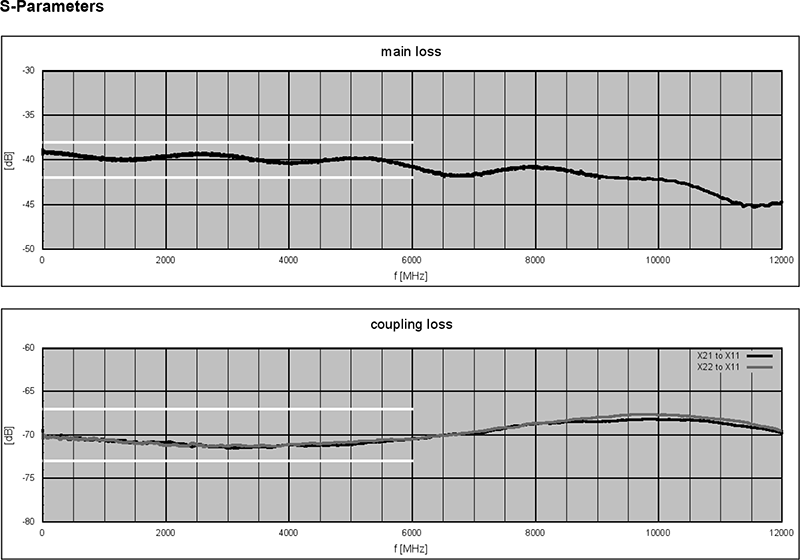

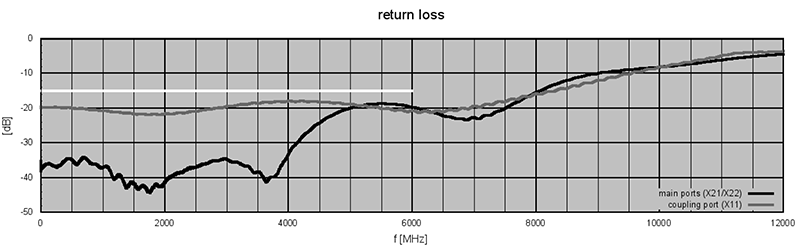

效能

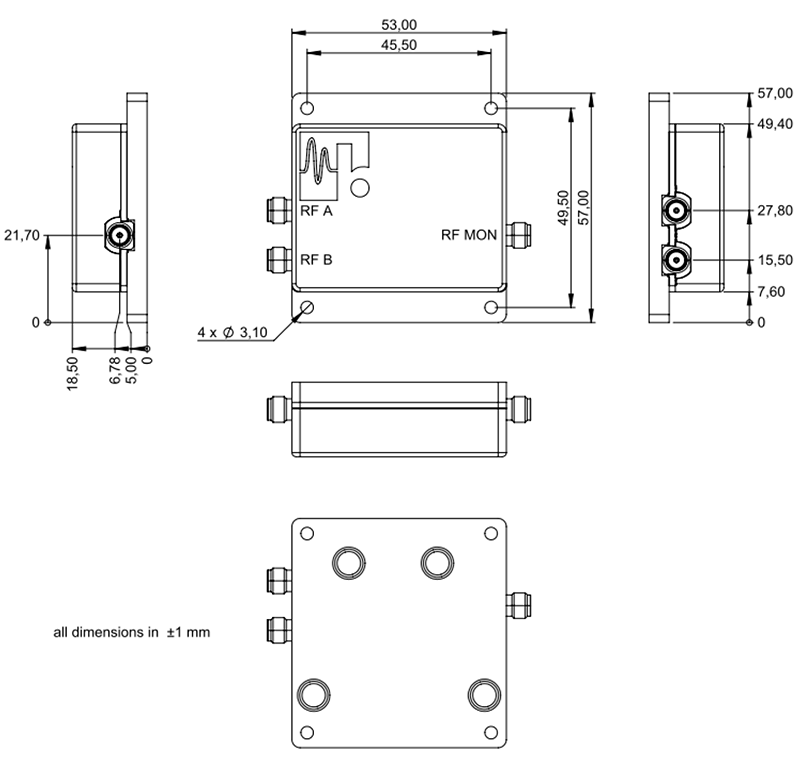

尺寸

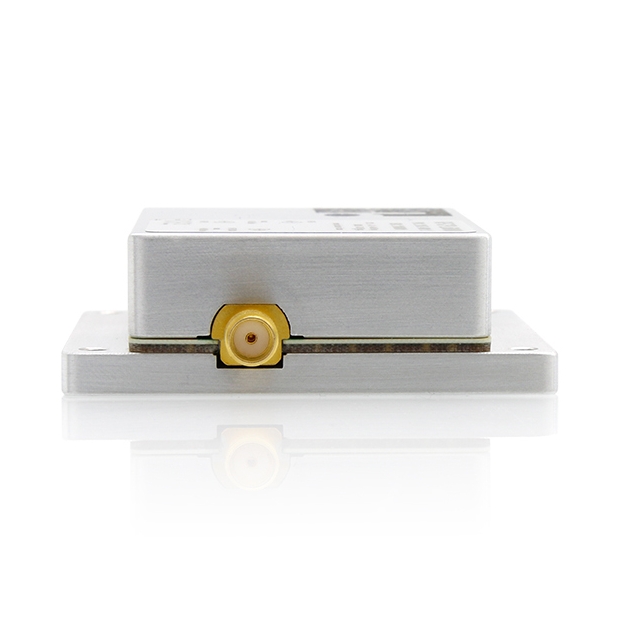

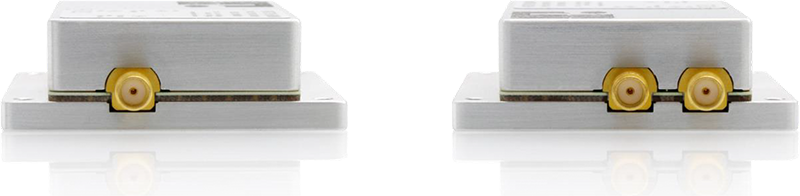

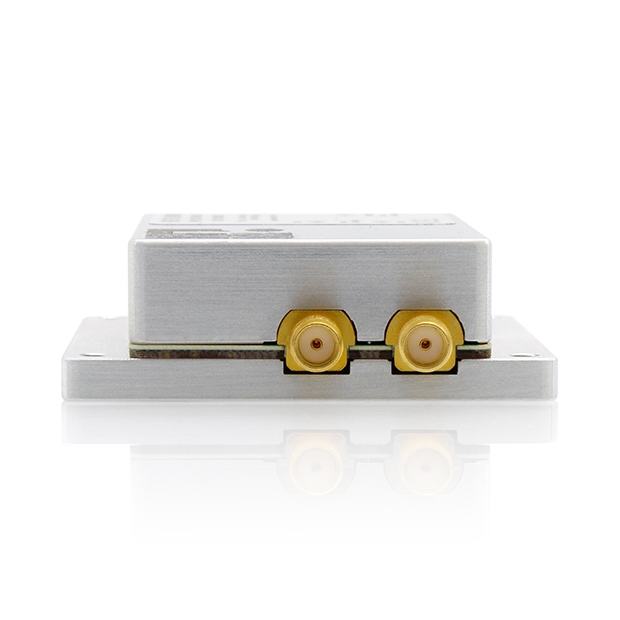

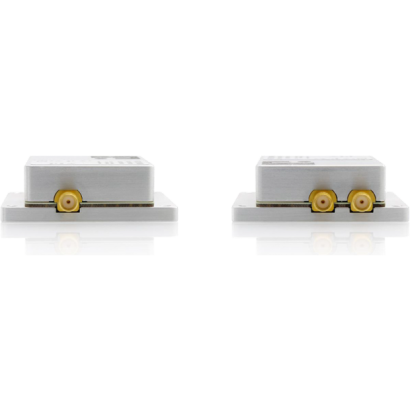

外觀
