主動式與雙向 RF 訊號分配器選型指南
100 kHz~8500 MHz
精準分配，穩定輸出
滿足測試與廣播場域的高效 RF 訊號整合需求
Becker 提供完整的主動式多路耦合器（Multicoupler）與雙向訊號分配器解決方案，可讓一個 RF 訊號來源，同步供多個設備使用，適用於廣泛的工程應用場景。
此類裝置採用 50 歐姆架構設計，提供 19 吋 1U 機箱型式與可安裝於 Becker 模組化 RF 系統平台的插槽模組版本，可彈性依據系統需求進行擴充整合；透過插槽模組形式，可建構大規模訊號分配架構，並確保空間與成本效率。
部分裝置提供 AC 或 DC 電源版本，並支援 遠端監控功能，提升系統維運效率，針對資訊娛樂元件測試需求，亦提供整合 高頻（HF）與直流（DC）量測功能的專用多路耦合器，有效支援訊號模擬與功能驗證。
應用領域涵蓋：
- 無線電監測（Radio Monitoring）
- 方位測定（Direction Finding）
- 產品研發與驗證（R&D and Validation）
- 製造與品質保證（Manufacturing and QA）
- 研究機構與測試平台
定增益多路耦合器選型表
|
型號 |
說明 |
頻率範圍 |
應用 |
|

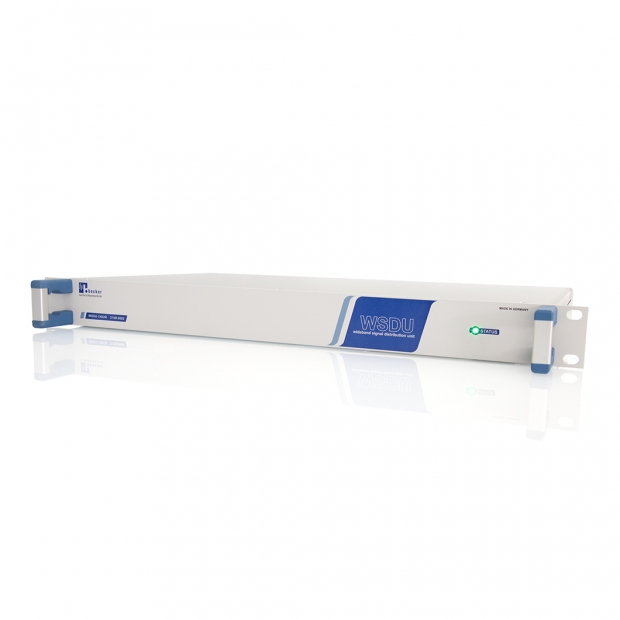

WSDU-1X8UR |
超寬頻 1 分 8 訊號分配器 |
100 kHz … 18 GHz |
無線電監測、方位測定、研發 |
|
WSDU-1X8ER |
極寬頻 1 分 8 訊號分配器 |
20 … 8000 MHz |
無線電監測、方位測定、研發 |
|
WSDU-2X4ER |
雙通道極寬頻 1 分 4 分配器 |
20 … 8000 MHz |
無線電監測、方位測定、研發 |
|
WSDU-1X8R |
高動態範圍 8 路多路耦合器 |
100 kHz … 4000 MHz |
無線電監測、方位測定、研發、生產 |
|
WSDU-2X4R |
高動態範圍雙區段 4 路多路耦合器 |
100 kHz … 4000 MHz |
無線電監測、方位測定、研發、生產 |
|
WSDU-1X8LR |
高動態範圍 8 路多路耦合器 |
100 kHz … 4000 MHz |
廣播訊號分配 |
|
WSDU-2X4LR |
高動態範圍雙區段 4 路多路耦合器 |
100 kHz … 4000 MHz |
廣播訊號分配 |
|
WSDU-1X8SR |
高動態範圍 1 分 8 短波訊號分配器 |
200 kHz … 30 MHz |
無線電監測、方位測定 |
可變增益多路耦合器選型表（資訊娛樂測試應用）
|
型號 |
說明 |
頻率範圍 |
|

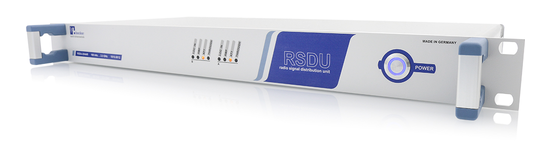

RSDU-2X4AR |
雙通道無線電訊號處理與分配模組 |
100 kHz … 2500 MHz |
|
WSDU-1X8AR |
8 路高動態訊號處理型多路耦合器 |
100 kHz … 4000 MHz |
雙向訊號分配器選型表
|
型號 |
說明 |
頻率範圍 |
應用 |
|
BSDU-1X16ER |
1 分 16 雙向訊號分配模組 |
350 … 6000 MHz |
產品驗證、產線終測、基地台訊號分配、研發 |
|
BSDU-1X32ER |
1 分 32 雙向訊號分配模組 |
350 … 6000 MHz |
產品驗證、產線終測、基地台訊號分配、研發 |
|
BSDU-1X8AR |
8 路訊號分配／合路器， |
500 … 9000 MHz |
產品驗證、產線終測、基地台訊號分配、研發 |
詢價與客製化服務
如您需瞭解交期、技術細節，或欲規劃客製化系統與解決方案，歡迎與我們聯繫，奧創系統將有專人主動與您接洽並提供技術協助。
