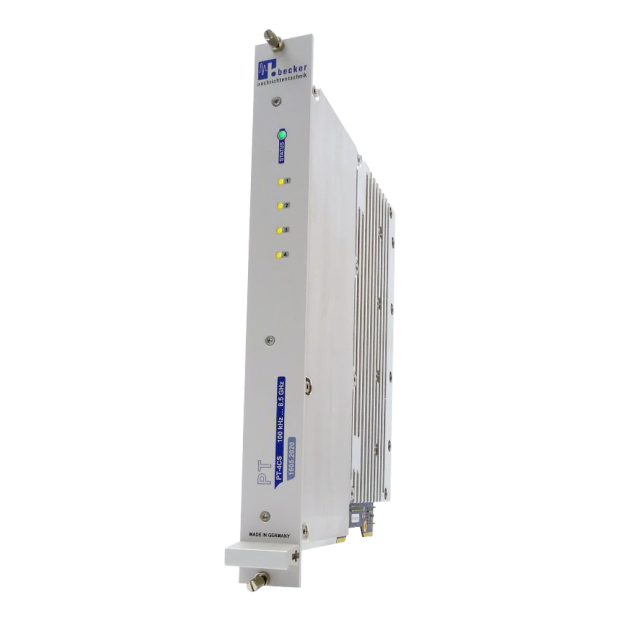

PT-4CS 可程式化直流負載模組

多通道負載與虛擬供電，一體化天線測試方案

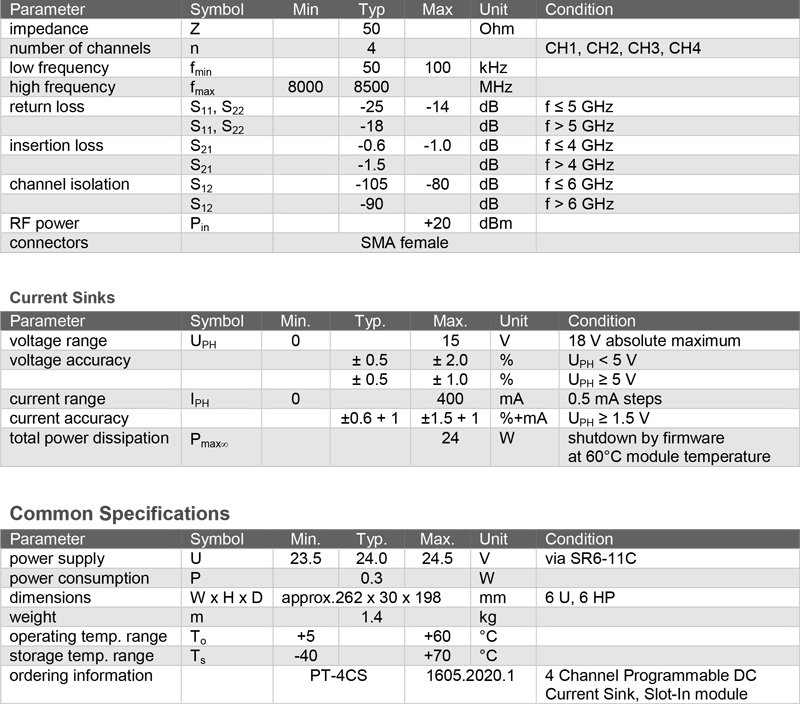

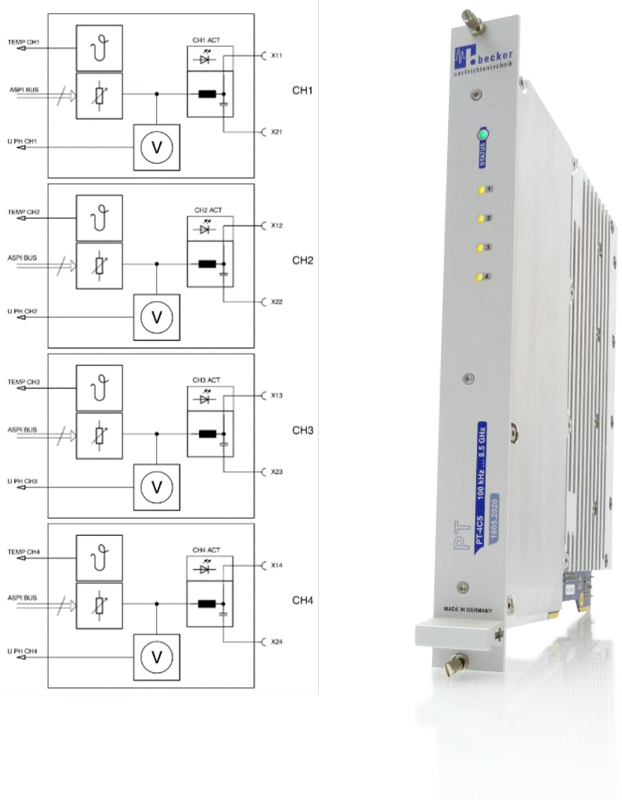

PT-4CS 可程式化直流負載模組為一款 4 通道插槽式模組，設計用於模擬主動式天線在不同載波環境下的電流負載需求；支援 100 kHz 至 8500 MHz 的廣泛頻率範圍，涵蓋 AM/FM 廣播、DAB、DVB-T、GNSS 及行動通訊等常見標準。每一通道可單獨設定直流電流負載，調整範圍為 0～400 mA，步進精度達 0.5 mA，滿足高解析度測試需求；另搭載內建電壓表，可同步量測每一路虛擬（phantom）電源供電電壓，有助於驗證系統穩定性與電源一致性。

產品特點

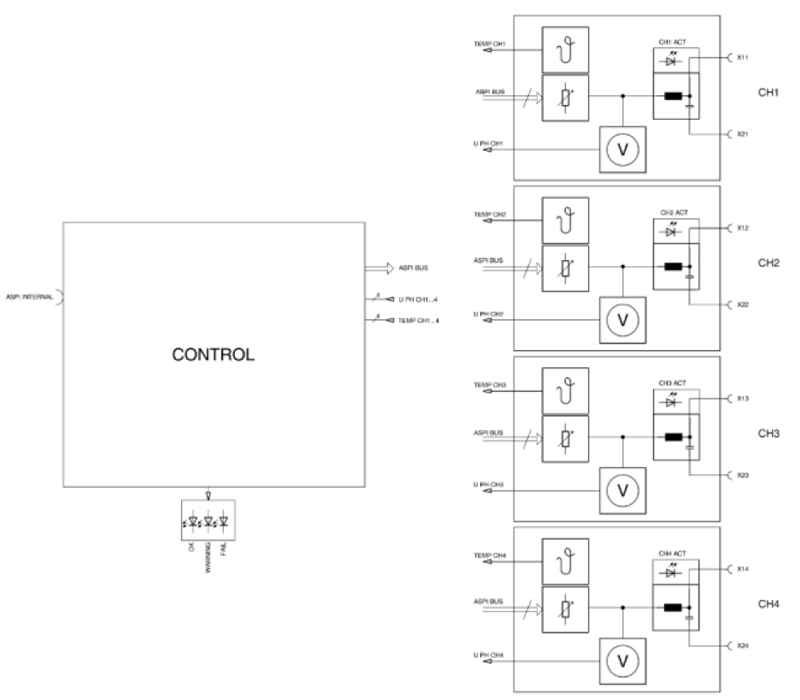

四通道獨立可程式化直流負載控制，模擬多組主動式天線需求
高精度電流設定範圍 0～400 mA，調整步進為 0.5 mA
內建電壓量測功能，支援各通道虛擬（phantom）電壓監控

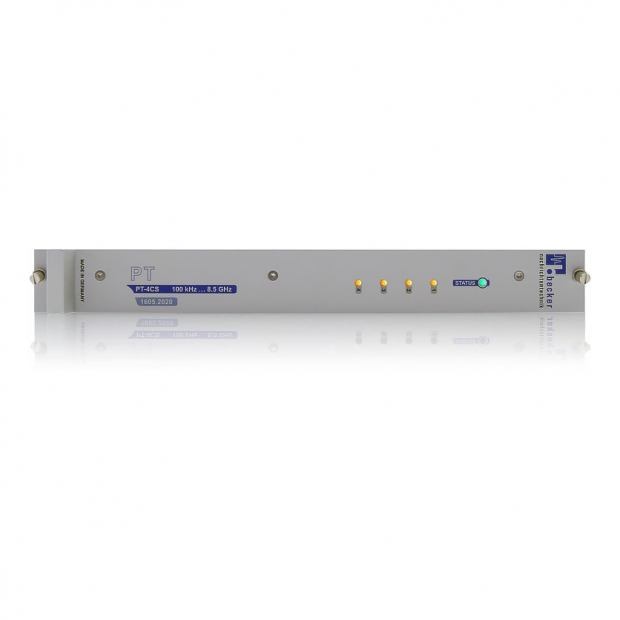

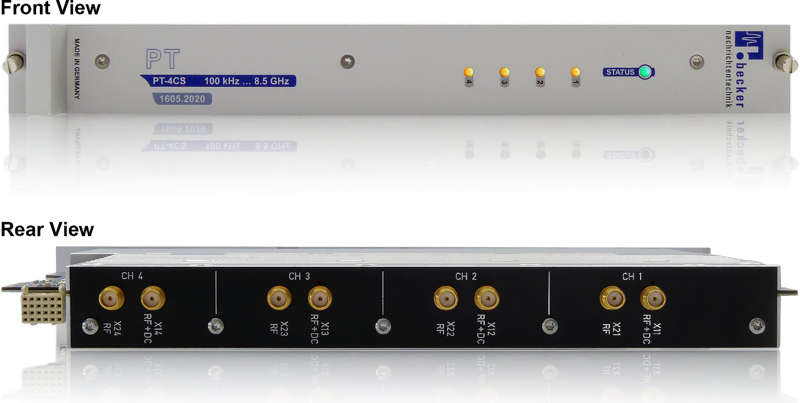

LED 光學指示可即時顯示虛擬（phantom）供電狀態，提升測試效率與安全性
插槽式模組設計，相容於 SR6-11C 系統平台，便於與其他模組擴充整合
採用堅固耐用機構設計，適用於嚴苛測試環境與長時運作條件

應用範疇

車用資訊娛樂系統測試：模擬主動天線直流負載於不同通訊標準下的行為
產品驗證與符合性測試：驗證天線模組與主機系統間電源及訊號交互作用
研發階段應用：提供工程師快速切換與參數調整能力，用於測試與開發
生產測試環境：適用於自動化測試平台中，進行多通道並行電流負載模擬

高彈性整合能力

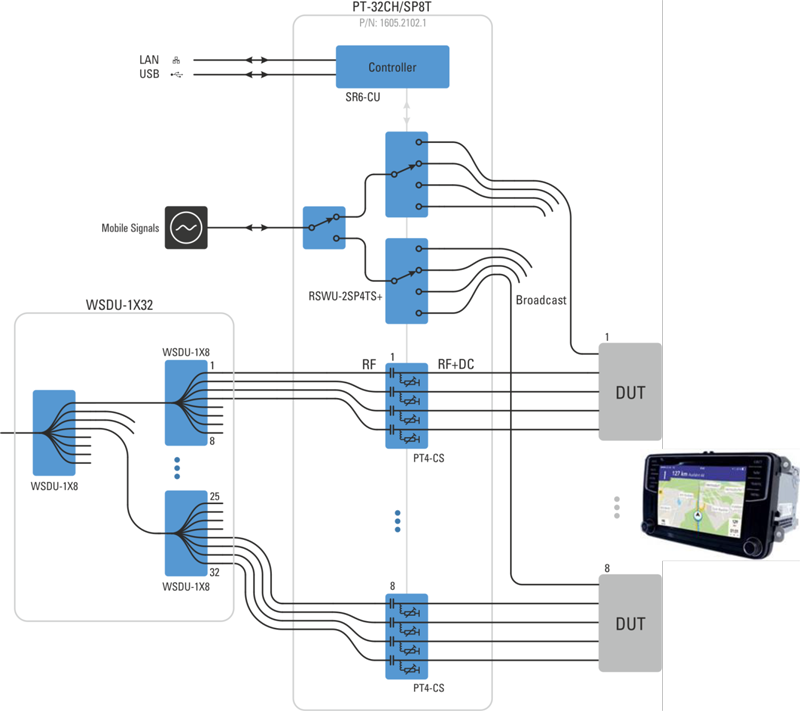

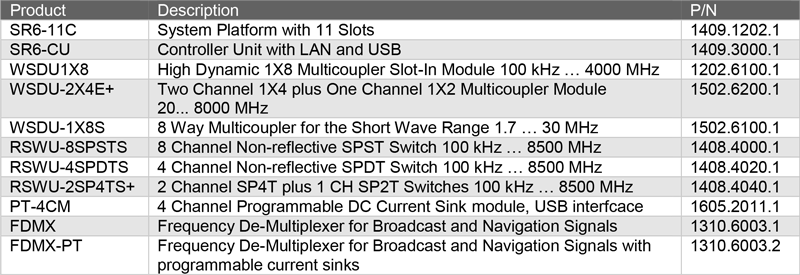

PT-4CS 可程式化直流負載模組可無縫整合至 SR6-11C 系統平台中，並可與其他插槽式模組平行使用；當搭配 WSDU 系列寬頻訊號處理單元及／或 RSWU 系列射頻切換模組時，可構建出具有高度彈性的測試架構，滿足車用資訊娛樂系統、多模通訊模組、以及多頻段天線系統的驗證需求，提供完整且可擴展的量測解決方案。

遠端可控功能

PT-4CS 可透過 SR6-CU 控制模組，實現與 SR6-11C 系統平台的整合式遠端控制；支援 LAN（乙太網路）與 USB 介面雙通道操作，可即時設定各通道之直流負載參數，並查詢虛擬（phantom）電源的電壓讀值；其中 USB 通訊介面支援 SCPI 指令格式之 ASCII 協定，簡化測試自動化整合流程，提升開發效率與量測一致性。

寬頻相容設計

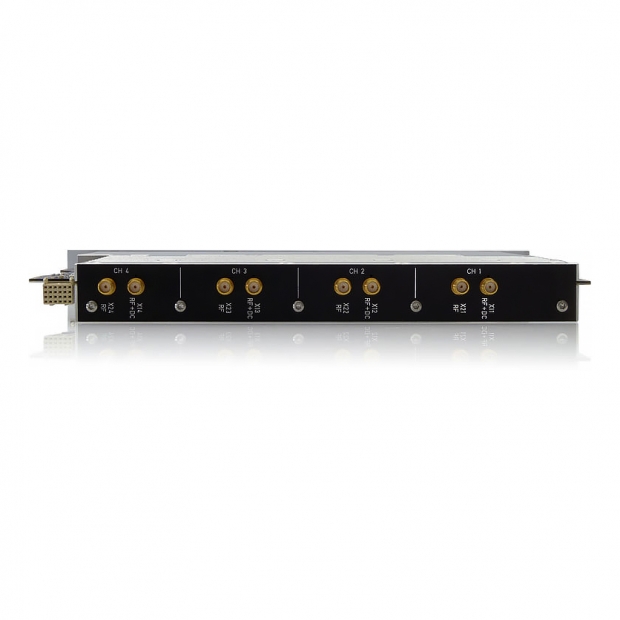

每一通道的射頻路徑皆支援 100 kHz 至 8500 MHz 的頻率範圍，涵蓋 AM/FM、DAB、DVB-T、GNSS、LTE、5G 等所有主流廣播與行動通訊頻段，適用於多模天線系統、車聯網（V2X）模組等需跨標準測試的應用場景；其寬頻特性確保測試準確性與系統相容性，大幅簡化測試設備組態。
