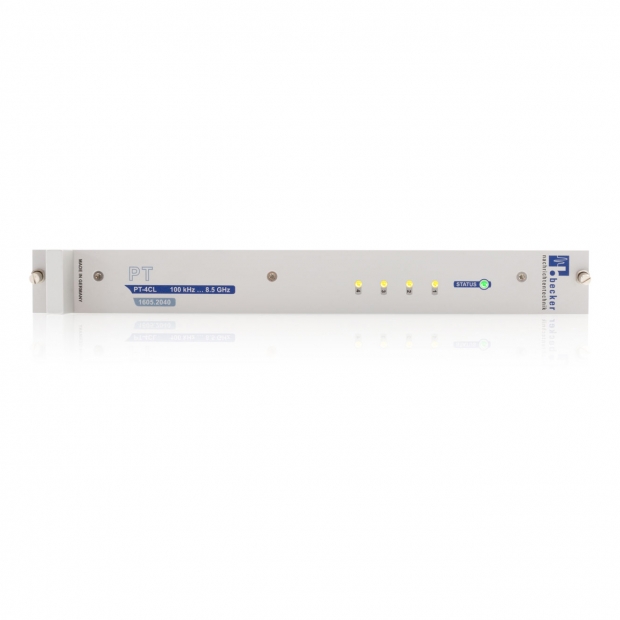

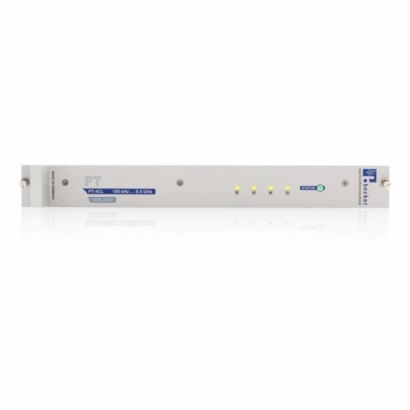

PT-4CL 直流負載模組

RF+DC 測試整合解決方案
四通道超寬頻直流負載模組搭載寬頻 BIAS-T

PT-4CL 為專為資訊娛樂元件虛擬電源（Phantom Supply）測試所設計之 高頻寬直流負載模組，具備插槽式模組（Slot-in Module）架構，可無縫整合至 SR6-11C 系統平台中，支援與其他射頻模組平行應用，建構彈性化測試架構；此模組提供 四個獨立射頻通道，每一通道皆內建 超寬頻 BIAS-T（超寬頻偏壓注入器），具備 直流負載電流高達 400 mA 的處理能力，適用於高耗電特性元件之驗證需求。前面板設有 LED 光學指示燈，可即時顯示各通道是否具備虛擬電壓，提升操作便利性與測試安全性；此模組結構堅固、設計緊湊，特別適用於實驗室研發、產線驗證與多模組量測系統環境。


功能特點

• 每個通道皆具可設定之直流負載功能，可依測試需求靈活調整
• 支援單通道電流輸出高達 400 mA，適用於高耗電元件測試
• 搭載 LED 光學指示功能，可即時顯示各通道虛擬電壓狀態
• 採用插槽式模組設計，可整合至 SR6-11C 系統平台，支援模組化測試環境
• 結構堅固、抗干擾設計，適用於研發與生產階段之高可靠性測試作業

應用領域

• 廣播無線電（Broadcast Radio）之射頻與電源測試
• 行動通訊（Cellular Radio）設備驗證
• 各類無線通訊（Wireless Communication）模組驗證
• 車用資訊娛樂系統（Infotainment Test）功能測試
• 各階段產品驗證與整合測試（Product Validation）
• 研發實驗室應用（R&D）
• 自動化測試與品管驗證之生產環節（Production）

高度多樣化

PT-4CL 可與其他插槽模組共同整合至 SR6-11C 系統平台中，支援與 WSDU 系列寬頻訊號處理模組 及／或 RSWU 系列射頻切換模組 搭配使用，能依不同測試目標靈活擴充通道數與功能模組，提供資訊娛樂元件之多樣化且可擴充之測試解決方案。


超寬頻支援

此模組每一射頻通道之通道路徑皆支援 100 kHz 至 8500 MHz 超寬頻頻率範圍，涵蓋現行所有主流廣播（Broadcast）、行動通訊（Cellular Radio）與無線通訊（Wireless Communication）標準，確保測試相容性與未來性。


彈性設計

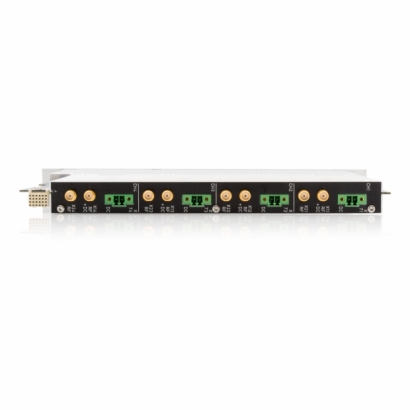

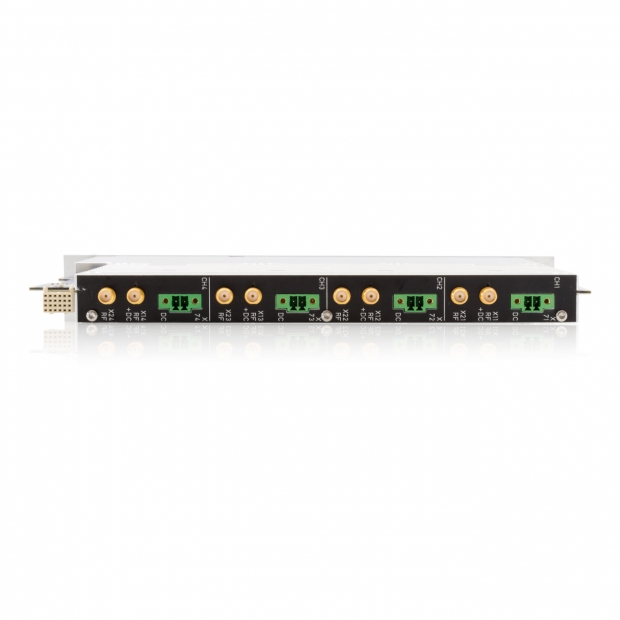

PT-4CL 背面配置四組直流輸出連接埠，對應四個通道之 超寬頻 BIAS-T（超寬頻偏壓注入器），使用者可透過更換電阻值，自行設定每一通道所需之直流電流負載，提供高彈性與客製化的測試設定能力。

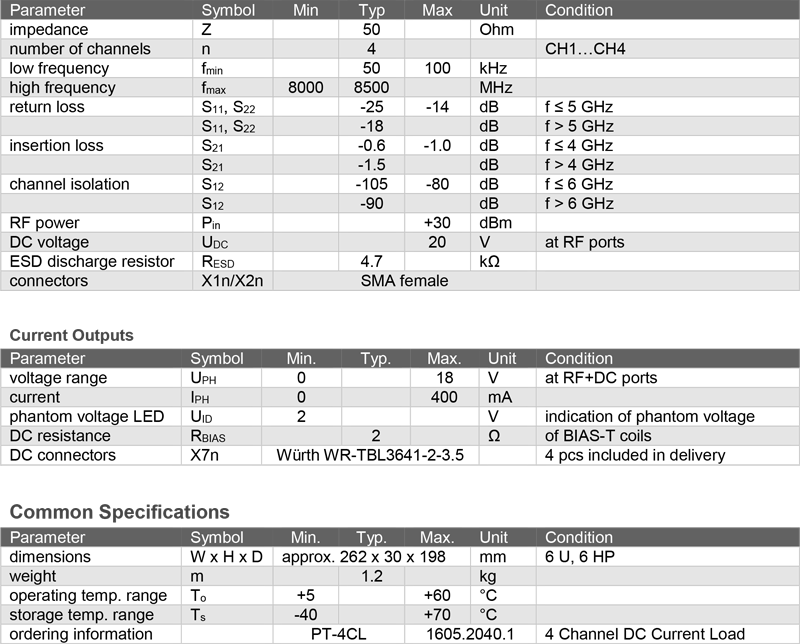

技術規格

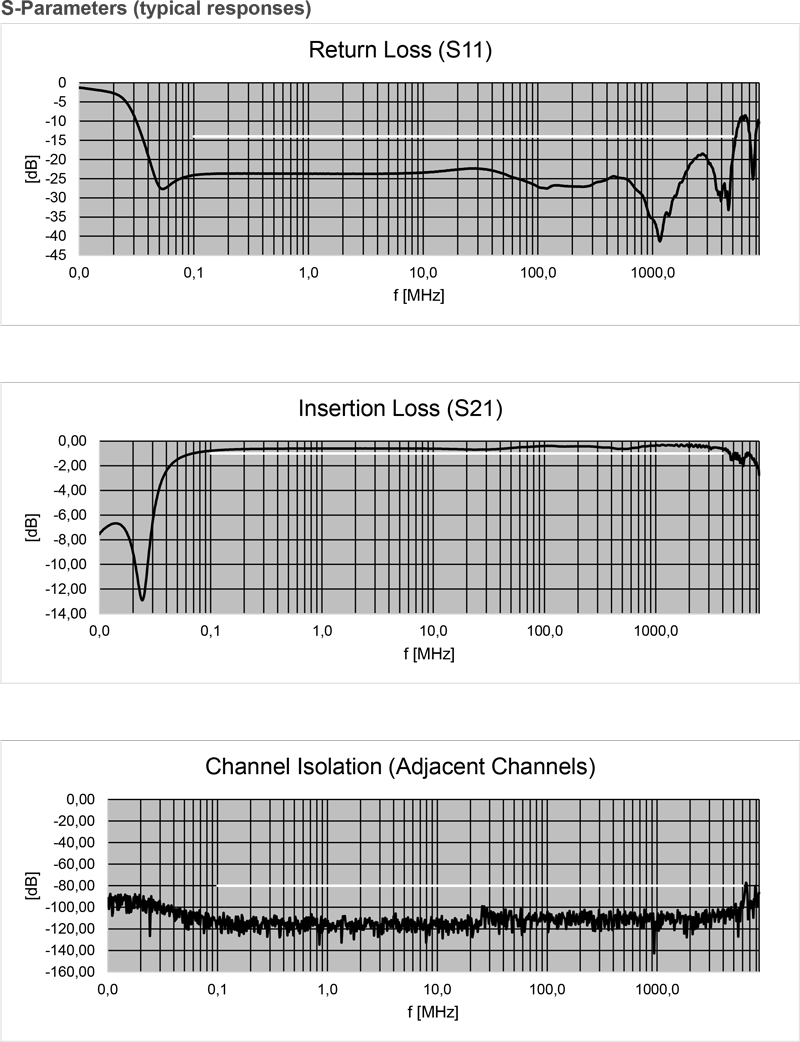

效能

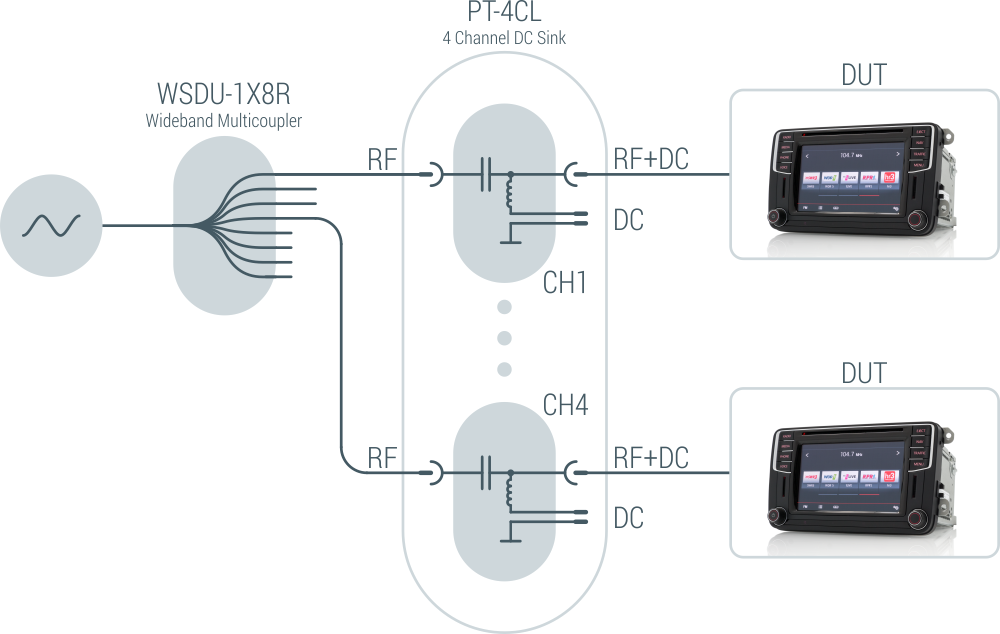

應用實例：車用資訊娛樂元件測試系統

• 可對每一通道獨立設定直流電流負載，模擬不同功耗情境
• BIAS-T 提供高頻寬合路能力，確保訊號與電源品質
• 系統模組化架構支援多 DUT 平行測試
• 適用於驗證天線接收性能、電源穩定性、與系統整合回應行為

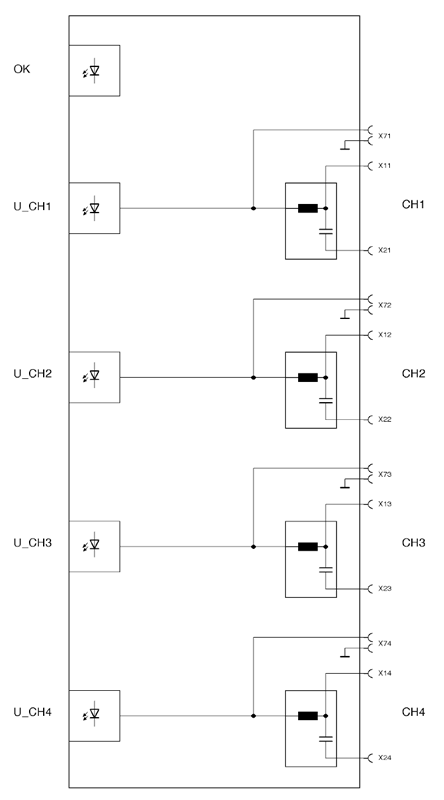

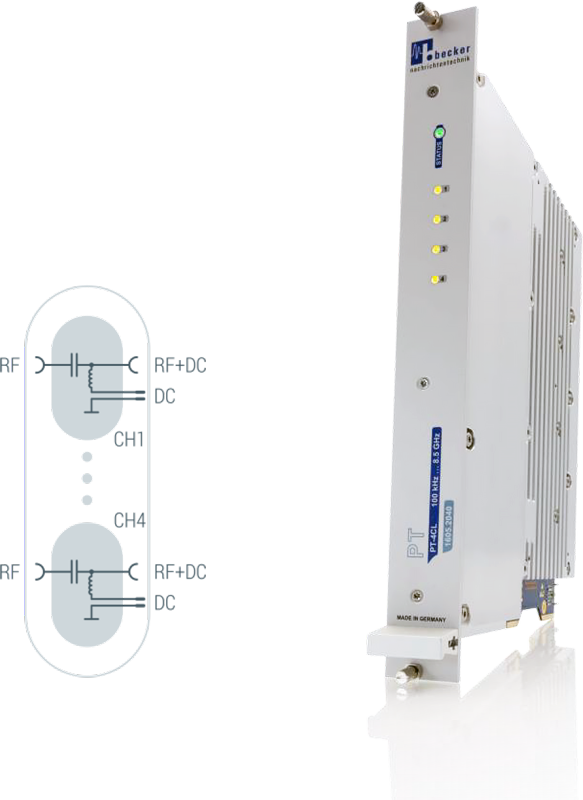

功能方塊圖

腳位定義

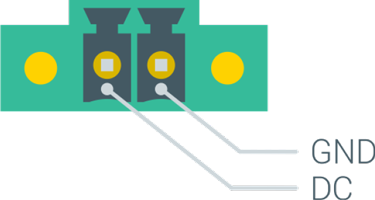

X71 … X74（直流連接器）腳位配置說明。

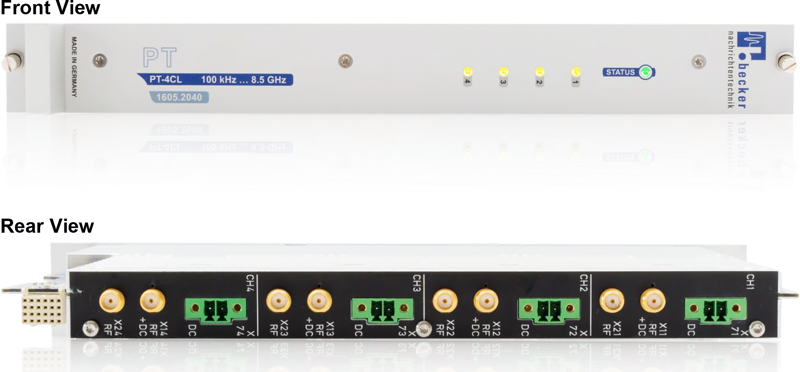

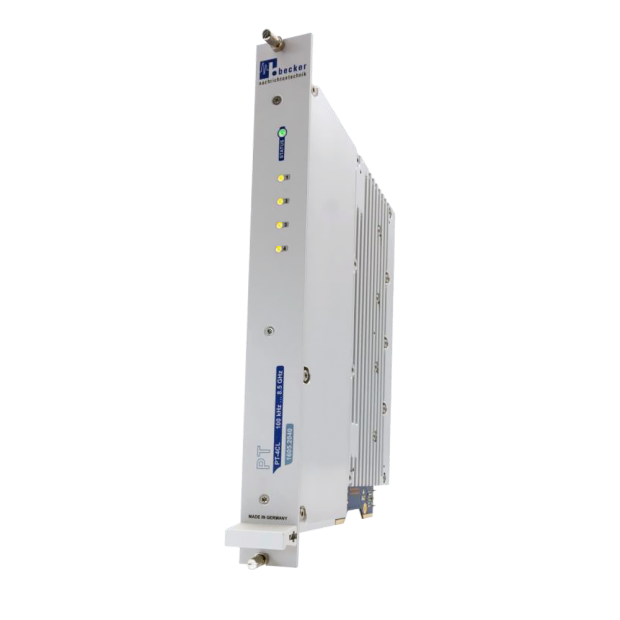

外觀

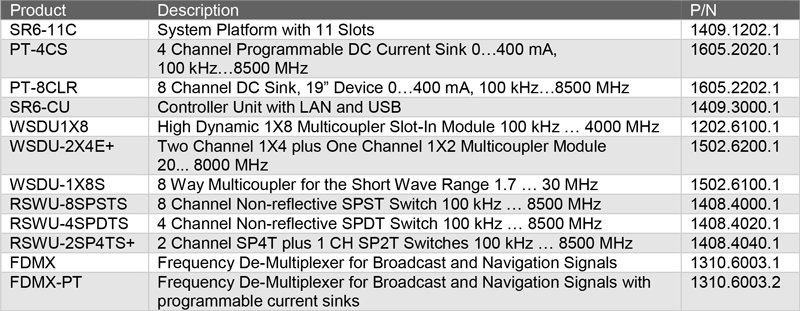

相關產品
