PQA-SCADA 伺服器
電能品質監控與管理解決方案

PQA-SCADA 提供自動讀取即時與歷史電能品質資料，支援多台電能品質儀表（Power Quality Meters）及第三方設備，並符合 EN50160 標準，適用於電力監控與分析。


PQA-SCADA 介紹

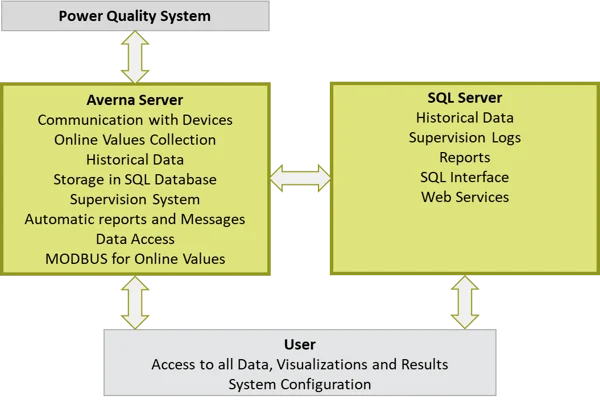

PQA-SCADA 是專為電能品質系統設計的軟體，可與數百個電能品質儀表（Power Quality Meters）通訊，並支援第三方設備；該軟體提供 完整的線上與歷史資料，以進行符合EN50160 標準的電能品質評估。

PQA-SCADA 具備即時與歷史資料監測、事件偵測與報告、地理視覺化、設備監控與通知警報，並支援 SQL 資料庫儲存及第三方設備相容性，適用於電力、工業製造、智慧建築等多種應用場景。

主要功能

• 自動讀取即時與歷史資料
  支援設備專屬的通訊協定與格式，確保資料傳輸準確無誤。
• 所有歷史資料儲存於 SQL 資料庫
  • 所有歷史資料、通訊協定與監測記錄皆儲存於 SQL 資料庫內。
  • 資料未經加密，可供具有足夠權限的使用者存取。
• 線上資料

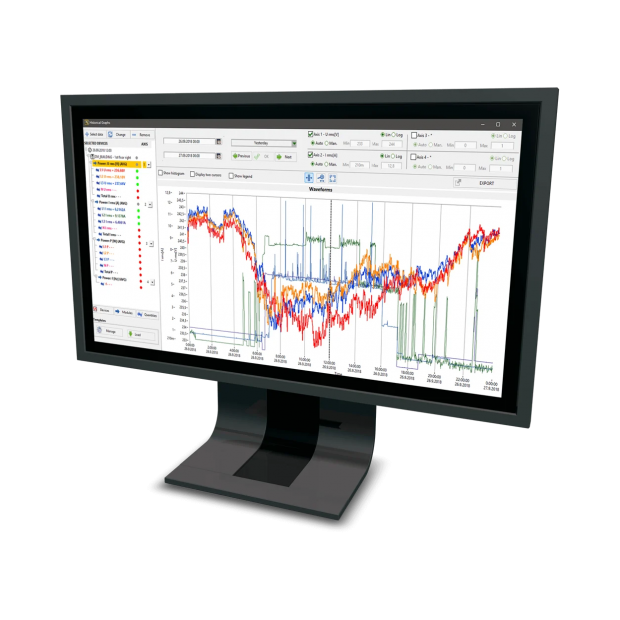

  • 即時資料可透過表格、圖形、V/f 曲線（電壓/頻率曲線）、向量頻譜或地圖進行顯示。
  • 使用者可檢視最後一次擾動或瞬變（包含波形），並檢視各量測系統的資料、數值以各別相位及總值呈現。
• 地理視覺化
  • 使用者可檢視所有安裝分析儀的變電站或區域。
  • 每個變電站/區域會顯示其當前狀態，根據實際電壓水平（欠壓/過壓等）進行分類。
  • 監視地圖可標示可能的設備故障狀況，以利快速反應與維護。
• 報告
  • 使用者可將已檢視的資料面板匯出為 PDF，包含基本量測資訊。
  • 可自動產生事件報告，涵蓋擾動與瞬變等關鍵資料分析。
• 通知
  • 系統可在特定條件下自動發送通知並新增報告。
  • 可由設備事件觸發（如電壓異常、瞬變記錄等），或由監控事件觸發警報。
• 事件偵測
  • 系統可自動產生事件清單，並由量測儀表或主控站（Master Station） 捕捉自訂事件，包含：
    • 警報（Alarm）
    • 電壓諧波警報（Voltage Harmonic Alarm）
    • 電壓警報（Voltage Alarm）
    • 瞬變（Transient）
    • 擾動（Disturbance）
    • EN50160 事件（EN50160 Event）
    • 自訂事件（Custom Event）
• 監控（SUPERVISION）
  • 強大的監測管理系統可監測每個設備的運行狀態與故障情況，並將狀態區分為：
    • 正常（OK）
    • 失敗（Failed）
  • 可用的監測功能包括：
    • Ping 測試（檢查設備是否可存取）
    • 軟體運行狀態（確保 SCADA 軟體正常運作）
    • 資料存儲狀況（確保資料存儲開啟並正常運行）
    • 資料驗證機制（確保資料完整寫入資料庫，包括 「資料庫滿載」 檢測）
• 第三方設備相容性
  • PQA-SCADA 可與其他設備通訊並共享資料，包括 第三方硬體。
  • 資料可透過 Web 服務、SQL、MODBUS/TCP 進行整合與共享，提高系統擴充性與靈活性。

附加功能（Additional Features）

• EN50160 評估
  EN50160 評估包含統計資料表，以評估所有量測資料是否符合 EN50160 標準，並可針對選定的時間區間（如月份或週）進行分析。
• 所有儀表的階層樹狀視圖
  使用者可透過展開樹狀結構至所需層級，或直接在設備搜尋框中輸入設備名稱來搜尋特定設備。

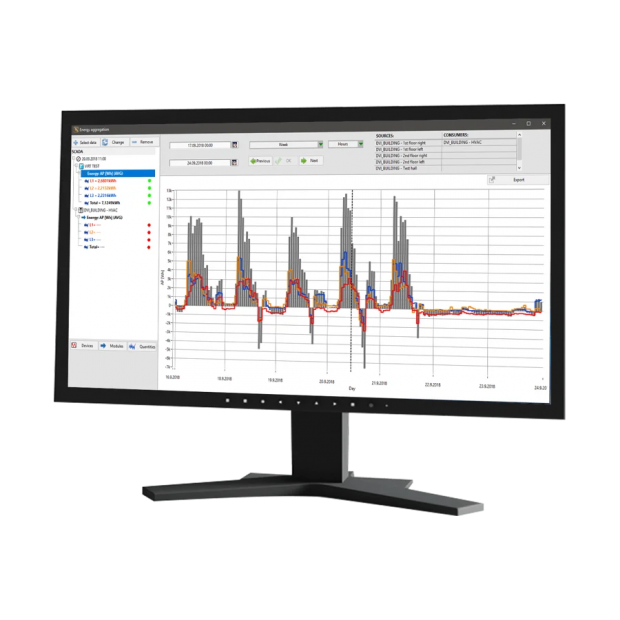

• 虛擬電能表
  • 虛擬電能表是一種特殊類型的設備，可將多個真實儀表的正向與負向資料列入清單。
  • 歷史資料（能源）可像真實設備一樣顯示，伺服器會自動計算正負能量的總和。
  • 系統監控本地網路的所有輸入與輸出，並顯示總電能平衡（損耗）。
• EN50160 全局評估
  提供全網電能品質的完整評估，涵蓋所有儀表、變電站、區域及整年度資料，並透過單一螢幕進行統計視覺化；此評估可快速識別電能品質較弱的區域，並顯示每個變電站與區域的最終電能品質（PQ）結果（良好與不良點數）。
• 事件監視
  PQA-SCADA 使用「Ping」命令來檢查分析儀是否可存取，並監測軟體是否正常運行、資料存儲是否啟用、以及分析儀資料是否成功寫入資料庫（包含「資料庫滿載」檢測）。

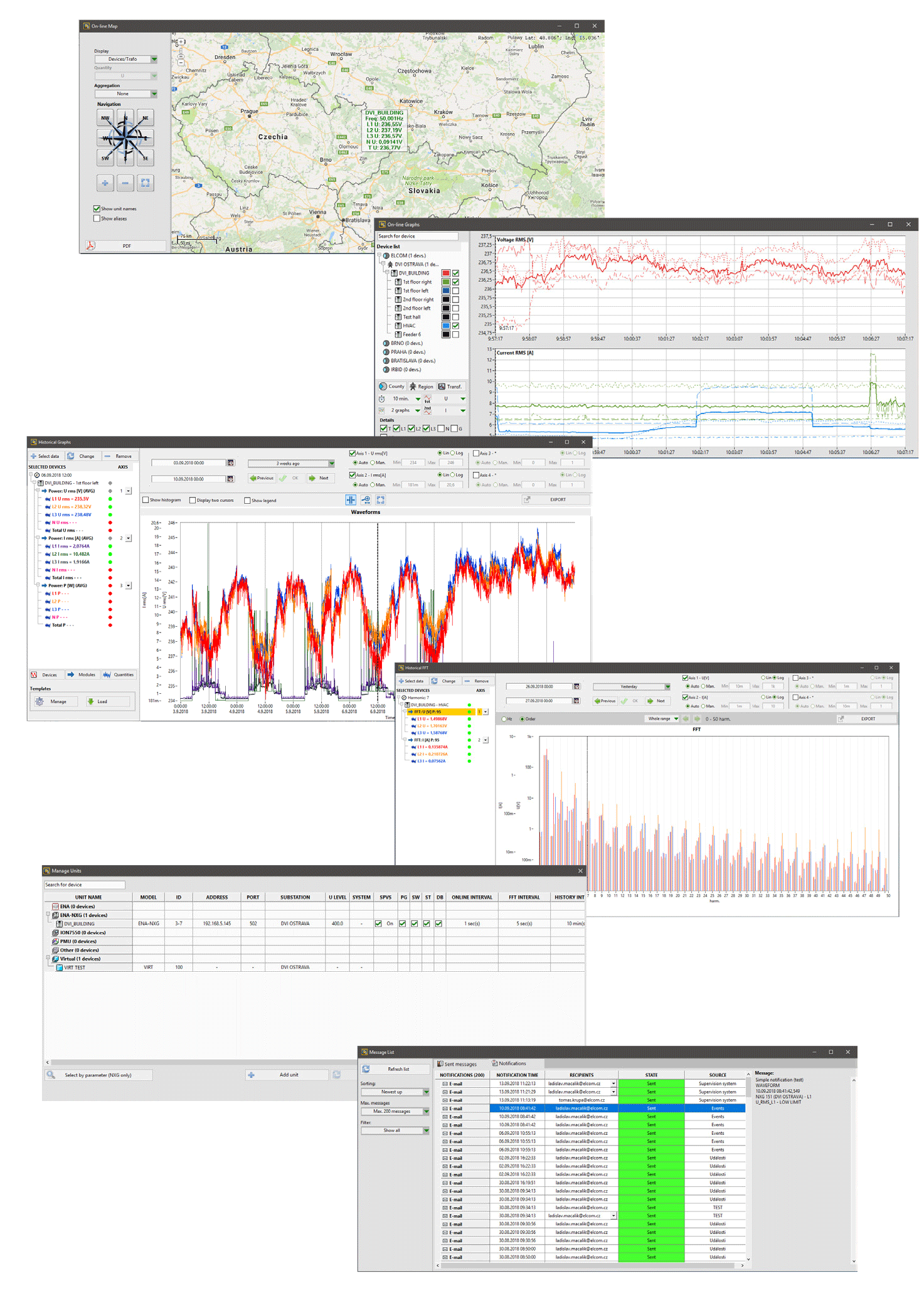

資料視覺化功能

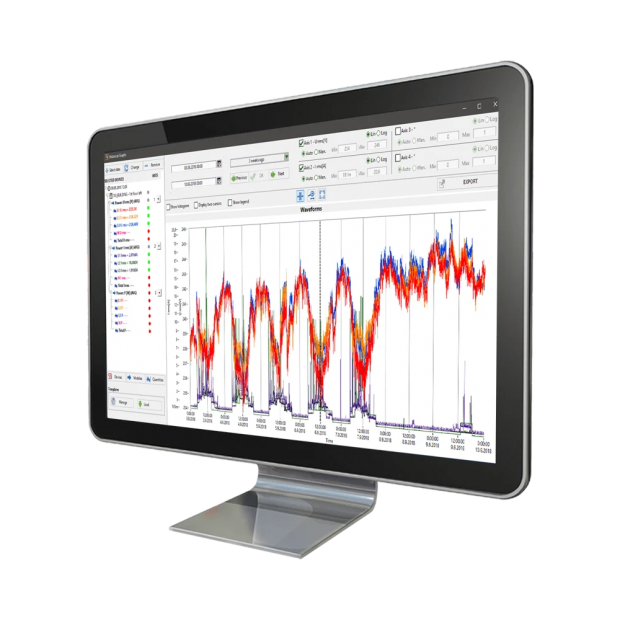

• 即時與歷史資料可視化：
  可顯示於多種視覺面板，包括表格、圖表、單線圖、電壓/頻率曲線、向量、諧波、數位指示器、地圖、歷史趨勢與能量概要等。
• 階層樹狀結構：
  使用者可展開樹狀結構至所需層級，或透過設備搜尋框找到特定設備。
• 即時量測資料：
  量測資料可透過表格、圖形、V/f 曲線、向量頻譜或地圖顯示，並可檢視最後一次擾動或瞬變（包含波形）。
• 地圖：
  地理視角顯示量測到的電壓與頻率。使用者可查看設備的安裝區域，並根據實際電壓水平（欠壓/過壓等）顯示狀態。
• 歷史資料：
  包含圖表、FFT 頻譜分析、直方圖、能量曲線、EN50160 評估、電能品質（PQ）事件與監控事件等。

系統管理與監督（System Supervision）

• 即時與歷史資料自動讀取：
  支援多種通訊協定，並可與第三方設備相容。
• SQL 資料庫儲存：
  所有歷史資料、通訊協定與監督記錄均存於 SQL 資料庫內，可由具權限的使用者存取。
• 報告：
  使用者可匯出檢視面板至 PDF，並設定事件（擾動與瞬變）自動報告。
• 通知：
  系統可自動發送通知，當設備發生電壓事件或瞬變時觸發通知。
• 監督管理：
  透過「Ping」檢查設備是否可存取，監測軟體運行狀態、資料存儲與資料庫是否已滿載。

此解決方案為電能品質監測與分析提供完整支援，適用於變電站、電力系統與工業應用。

➥ PQA-SCADA Brochure Download >

適用的產業與應用

PQA-SCADA 伺服器適用於電能品質監測（Power Quality Monitoring）、電力系統管理（Power System Management）和能源優化（Energy Optimization），可廣泛應用於以下領域：

電力與能源產業（Power & Energy Industry）

• 輸配電系統（Transmission & Distribution Systems） - 監測輸電網與配電網的電能品質，確保電網穩定運行。
• 發電廠（Power Plants） - 監測發電機組的電壓、頻率、諧波等參數，提高電力生產效率。
• 變電站（Substations） - 監測變壓器與開關設備的電能品質，及時識別異常狀況。
• 可再生能源（Renewable Energy） - 適用於風力發電、太陽能發電等新能源系統的電能品質管理。

工業與製造業（Industrial & Manufacturing）

• 重工業（Heavy Industry） - 監測高耗能設備（如鋼鐵、石化、汽車製造業）內部電能品質，減少設備故障與生產損失。
• 半導體製造（Semiconductor Manufacturing） - 確保高精密製造設備穩定運行，降低電壓波動影響。
• 電子與高科技產業（Electronics & High-Tech） - 監測廠區電能品質，確保敏感電子設備運行穩定。
• 食品與製藥業（Food & Pharmaceutical） - 監測製程設備的電力品質，確保生產過程穩定運行。

商業與基礎建設（Commercial & Infrastructure）

• 智慧建築（Smart Buildings） - 監測與管理大型建築的電力系統，提升能源效率。
• 資料中心（Data Centers） - 監測伺服器機房的電能品質，確保 IT 設備穩定運行，避免電壓閃變影響運算效能。
• 醫療設施（Healthcare Facilities） - 監測醫院與實驗室的電能品質，確保 MRI、CT 等醫療設備運行穩定。
• 機場與公共設施（Airports & Public Facilities） - 監測並確保公共基礎設施的電力品質，提高供電穩定性。

交通運輸與公共服務（Transportation & Public Services）

• 鐵路與地鐵（Railways & Metro Systems） - 監測軌道交通的電能品質，確保列車與訊號系統穩定運行。
• 電動車充電站（EV Charging Stations） - 監測電動車充電樁的供電品質，確保穩定供電並提升充電效率。
• 智能電網（Smart Grid） - 與配電管理系統（DMS）整合，優化電力調度，提高能源利用率。
• 市政設施（Municipal Utilities） - 監測供水站、污水處理廠等公共設施的供電狀況。

電力服務與能源管理（Power Services & Energy Management）

• ESCO 能源管理公司（Energy Service Companies） - 透過 PQA-SCADA 監測電能品質並優化能源使用，提高企業能源效率。
• 電力諮詢與設備維護（Power Consulting & Maintenance） - 適用於電能品質分析、故障診斷與預防性維護。
• 學術與研究機構（Academic & Research Institutions） - 監測與分析電力系統，作為學術研究與工程開發的資料支援。
