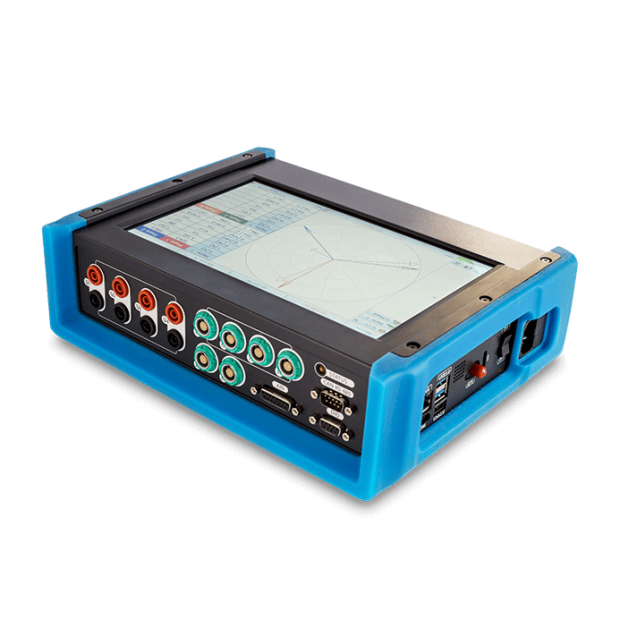

PQA-PortableUltra CLASS A 便攜式電力品質分析儀

產品特點

PQA-PortableUltra 是一款超精準的電力品質分析儀，能夠根據 EN50160 計算電力品質參數，並符合 IEC 61000-4-30 ed. 3 Class A 標準及其他相關標準的評估要求（IEC 61000-4-7、IEC 61000-4-15）。

該設備採用現代化控制技術，並配備 10 吋觸控螢幕，具備強大運算能力與大容量存儲，能夠滿足各種電力量測需求，並支持以下功能：


• 諧波分析（Harmonic Analysis）：涵蓋 200Hz 頻譜與 2kHz 頻譜（PQA-PortableUltraH 型號可達 500kHz）。
• 電力與能源分析（Power and Energy Analysis）
• 電力擾動分析（Disturbances）
• 波形擷取（Waveform Capture）
• 對稱分量分析（Symmetrical Components）
• 相量量測單元（Phasor Measurement Unit，PMU）

內建高效韌體（Firmware），能夠計算 EN50160 所規範的電力品質參數，並全面符合 IEC 61000-4-30 Ed. 3 Class A 及其他相關標準，確保量測的精準性與穩定性，適用於各類電網監測與工業應用。


主要優勢

• 電網量測、優化與成本節約

• 高精度量測

• 符合 Class A 等級，電池供電，便攜式設計

• 完全符合 IEC 61000-4-30 Ed. 3（包含 61000-4-7、61000-4-15）

• 穩定成熟的設計，確保量測結果可靠

• 簡單設定，支援完整報告產生

電網監測解決方案

憑藉超過 25 年 的電網電力品質監測經驗，Averna 提供最先進的分析儀與監測系統，適用於各種應用場景；Averna 的產品涵蓋全球相量監測系統（WAMS，Wide Area Measurement System）、計量與電能品質評估，從國家級電網監測到工業廠區的能耗分析，甚至單台設備的耗能監測，Averna 的儀器已廣泛應用於全球各大洲。


量測功能

✔ 基本量測

電壓（U）、電流（I）、實際功率（P）、虛功功率（Q）、總功率（S）、頻率（Frequency）、總諧波失真（THD U、THD I）、功率因數（Power Factor）、能量（AP、AQ、AS、APin、APout）—— 每相位及總計資料。

✔ 諧波分析

• 電壓（U）、電流（I）、功率（P）、虛功功率（Q）可測到 第 50 次諧波。
• 電壓與電流可解析為 200Hz 頻譜（0-9kHz） 及 2kHz 頻譜（0-68kHz）。
• PQA-PortableUltraH 型號可測 2kHz 頻譜最高達 500kHz。

✔ 對稱分量分析（Symmetrical Components）

• 三相系統的 正序、負序、零序分解。

✔ 計算週期

所有參數皆根據 IEC 61000-4-30 Ed. 3 以 200ms（10/12 週期）為基準 計算。

✔ 電壓品質監測（符合 EN50160、IEC 61000-4-30 Ed. 3 Class A）

• 監測電壓、頻率、總諧波失真（THD U）、閃變（Flicker）、不平衡（Unbalance）、諧波（Harmonics）。

✔ 電壓事件分析（符合 EN50160、IEC 61000-4-30 Ed. 3 Class A）

• 監測 電壓驟降（Dip）、電壓驟升（Swell）、電壓中斷（Interruption），記錄時間、極值與持續時間。

✔ 波形擷取（Waveform Capture）

• 在觸發條件滿足時，裝置擷取完整波形。

• 觸發條件：當 U（電壓）、I（電流）、P（實際功率）、Q（虛功功率）、S（總功率）、頻率（Freq.）、功率因數（PF） 達到指定閾值時啟動擷取。

• 波形資料：原始電壓/電流信號，取樣率最高達 124kHz，擷取時間最長 60 週期，預觸發時間最高 1.2 秒。

• PQA-PortableUltraH 型號可擷取 840kSa/s 波形，波形存儲時間最高 60 秒。

✔ 擾動監測（Disturbances）

• 在觸發條件滿足時，裝置擷取半週期 RMS 量測資料。

• 觸發條件：當 U（電壓）、I（電流）、P（實際功率）、Q（虛功功率）、S（總功率）、頻率（Freq.）、功率因數（PF） 達到指定閾值時啟動擷取。

• 擷取資料包含 電壓、電流、頻率、功率等，取樣率 100/120 次每秒，擷取時間最長 15 分鐘，預觸發時間最高 30 秒。

➥ PQA-PortableUltra Brochure Download >

適用產業

PQA-PortableUltra CLASS A 便攜式電力品質分析儀適用於各類需要精準電力監測的產業，包括但不限於：

電力與能源產業（Power & Energy Industry）

• 電力公司（Utility Companies）

• 發電廠（Power Generation Plants）

• 配電網路（Power Distribution Networks）

工業與製造業（Industrial & Manufacturing）

• 半導體與電子製造（Semiconductor & Electronics Manufacturing）

• 汽車製造（Automotive Manufacturing）

• 重工業與機械製造（Heavy Industry & Machinery）

• 精密加工產業（Precision Machining Industry）

基礎設施與公共事業（Infrastructure & Public Utilities）

• 智慧電網（Smart Grid）

• 交通運輸（Transportation Systems，如高鐵、地鐵、機場）

• 醫療機構與醫院（Medical Facilities & Hospitals）

• 大型資料中心（Data Centers）

科技與通訊產業（Technology & Telecommunications）

• 5G 通訊基礎設施（5G Telecommunications Infrastructure）

• 伺服器機房與雲端運算（Server Rooms & Cloud Computing）

• 智慧城市與物聯網（Smart City & IoT Applications）

研究機構與學術單位（Research & Academia）

• 電力研究實驗室（Power Research Laboratories）

• 高校電力與電機工程系（University Electrical & Power Engineering Departments）

• 產品測試與認證機構（Product Testing & Certification Bodies）

應用場景

 電網監測與品質評估（Power Grid Monitoring & Quality Assessment）

• 監測電壓品質、諧波失真、功率因數等參數，以確保電網穩定性

• 分析電力事件（電壓驟降、驟升、突發擾動）並制定補救措施


工業設備與生產線電能管理（Industrial Equipment & Production Line Power Management）

• 監測工廠用電品質，避免設備因電力問題故障或降低效率

• 減少諧波污染，提高設備壽命並降低維護成本


電力公司與公用事業機構（Utility Companies & Public Services）

• 確保輸配電系統符合 IEC 61000-4-30 Class A 標準

• 輔助電網運維與調度，提高供電穩定性


資料中心與伺服器機房（Data Centers & Server Rooms）

• 監測電源品質，避免突發電壓事件影響伺服器運作

• 分析負載分佈與能源使用狀況，提高能源效率


電動車充電站與再生能源系統（EV Charging Stations & Renewable Energy Systems）

• 監測太陽能、風能發電品質，確保與電網並網穩定性

• 分析電動車充電樁的電能品質，降低對電網的影響


產品測試與認證（Product Testing & Certification）

• 測試電子與電力設備是否符合國際標準（如 IEC 61000-4-30、EN50160）

• 用於研發階段的電力分析，確保產品耐受電網波動能力


醫療設備與關鍵基礎設施（Medical Equipment & Critical Infrastructure）

• 監測醫院供電品質，確保 MRI、CT 掃描儀等醫療設備穩定運行

• 防止電壓波動影響急救設備與手術室供電

這款設備適用於所有需要精準監測電力品質的應用場景，確保供電可靠性、減少能源浪費並提升系統運行效率。

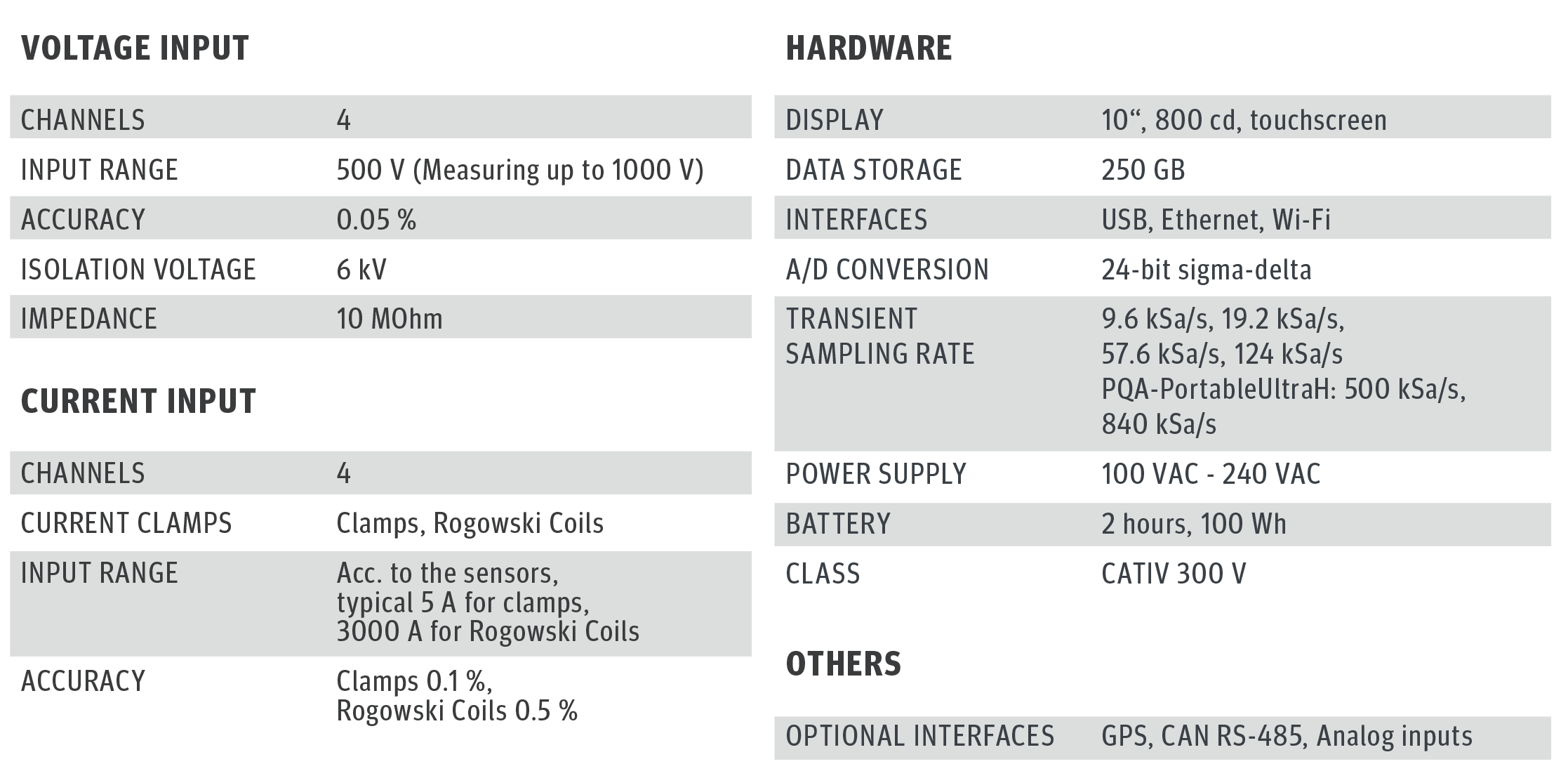

技術規格
