Class A 電能品質分析儀 (200Hz 頻譜) - PQA-Portable

Class A 電能品質分析儀 (200Hz 頻譜) - PQA-Portable

PQA-Portable 是高精度 Class A 便攜式電能品質分析儀，支援 9 kHz 諧波分析、GPS、波形捕捉、電壓事件監測，符合 IEC 61000-4-30 標準。
/
詳細介紹

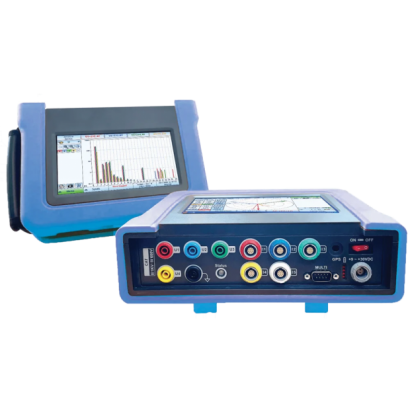

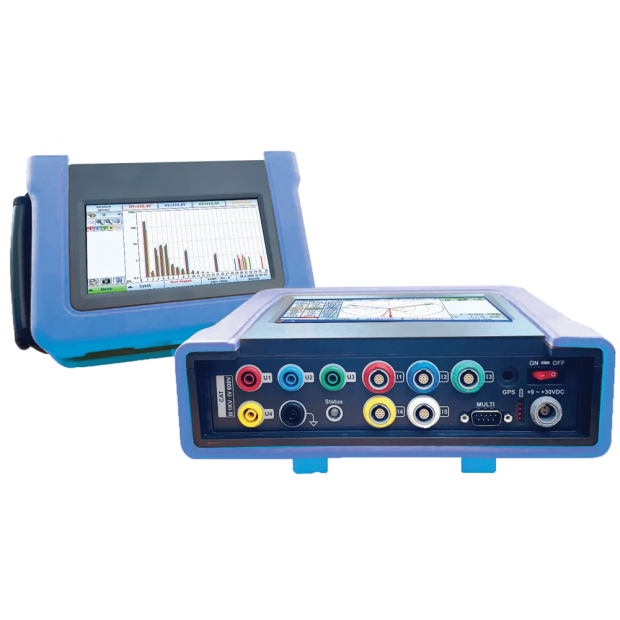

PQA-Portable CLASS A 便攜式電能品質分析儀


PQA-Portable Class A 便攜式電能品質分析儀採用現代控制技術，提供高效能電能品質監測與診斷功能，配備觸控螢幕（選配），操作直覺便利，內建大容量資料儲存，確保長時間量測資料可完整保存，支援電池供電與 GPS 定位，便於戶外與行動式測試應用。

設備具備高達 9 kHz 的諧波分析功能，可精確評估電能品質，包含功率與能耗分析、擾動監測、波形捕捉及對稱分量分析，協助使用者診斷電壓驟降、諧波失真與電網不平衡等問題；符合 IEC 61000-4-30 Ed. 3 Class A、EN50160 等國際標準，適用於公用事業、工業製造、智慧建築及電網監測等應用，提供可靠的電能品質資料分析與優化解決方案。


產品特點（HIGHLIGHTS）

  • 現代控制技術與便攜設計
    • 採用最新電能品質監測技術，提供高精度量測與可靠性
    • 支援選配觸控螢幕，提升操作便利性
    • 內建大容量儲存，可記錄長時間資料，確保完整分析

  • 核心功能
    • GPS 定位，提供精確位置與時間標記
    • 高達 9 kHz 的諧波分析，確保電能品質監測準確性
    • 電能與功率分析，完整評估系統效能
    • 擾動監測，偵測電壓驟降、驟升與異常波動
    • 波形捕捉，記錄瞬態事件，支援深入故障診斷
    • 對稱分量分析，分析電網三相不平衡狀況

  • 國際標準符合性
    • 符合 EN50160 標準，精確計算電能品質參數
    • 完全遵循 IEC 61000-4-30 Ed. 3 Class A 標準及相關規範（IEC 61000-4-7、IEC 61000-4-15）

  • 主要優勢
    • 高精度量測，確保資料準確可靠
    • Class A 便攜式設計，輕巧易攜，適用多種應用場景
    • 電池供電，靈活適應現場測試與戶外應用
    • 安裝簡單，快速部署，並可產出詳盡分析報告
    • 可應用於電網量測、系統優化與成本管理

  • 適用產業與應用
    • 公用事業（電力公司、輸配電系統）
    • 工業製造（設備能耗監測、電機與變頻器分析）
    • 資訊與通訊技術（資料中心、UPS 監測）
    • 交通與基礎設施（鐵路、機場、電動車充電站）
    • 智慧建築與能源管理（商業大樓、綠色建築、智能電網）



PQA-Portable Class A 電能品質分析儀提供全面的電能品質監測與分析功能，適用於各種電力監控場景，幫助使用者確保電網穩定性、提高能效並降低運行成本。


電網監測成功案例

憑藉 超過 25 年的電能品質監測經驗，Averna 提供最先進的分析儀和監測設備，以應對各種應用場景，Averna 的產品組合涵蓋：


  • 全球相量監測系統（WAMS，Wide Area Monitoring System）
  • 國內電能品質評估與計量
  • 工業廠區詳細能耗監測
  • 單機設備電力消耗監測



這些設備已廣泛應用於全球各大洲的電網監測。


量測功能

  • 基本電力參數量測：
    電壓（U）、電流（I）、功率（P、Q、S）、頻率（Frequency）、總諧波失真（THD U、THD I）、功率因數（Power Factor）、電能（AP、AQ、AS、APin、APout）
    所有量測參數均可單獨計算每相及總量
  • 諧波分析（Harmonics）：
    電壓（U）、電流（I）、功率（P、Q）至 50 次諧波，並支援 200Hz 頻譜分析（0-9 kHz）
  • 對稱分量分析（Symmetrical Components）：
    三相系統分解為 正序、負序、零序分量
  • 電能品質分析：
    • 符合 EN50160、IEC 61000-4-30 Ed. 3 Class A
    • 量測參數包括：電壓（U）、頻率（Frequency）、總諧波失真（THD U）、閃變（Flicker）、不平衡（Unbalance）、諧波（Harmonics）
  • 電壓事件監測：
    • 符合 EN50160、IEC 61000-4-30 Ed. 3 Class A
    • 監測電壓驟降（Dip）、電壓驟升（Swell）、電壓中斷（Interruption）
    • 記錄事件時間、極值、持續時間
  • 波形捕捉：
    • 在觸發條件達成時，設備可自動捕捉電壓/電流波形
    • 觸發條件可由 電壓（U）、電流（I）、功率（P、Q、S）、頻率（Frequency）、功率因數（PF） 設定
    • 波形資料：
      • 原始電壓/電流訊號，取樣率達 9.6k / 19.2k 次/秒
      • 波形長度可達 60 個週期，預先觸發時間 最高 1.2 秒，記錄事件前狀況，提升故障診斷精度。
      • 過渡事件取樣率 24kSa/s，高取樣率確保瞬態電壓/電流變化細節。
  • 擾動分析（Disturbances）：
    • 在觸發條件達成時，設備可捕捉半周期 RMS 量測資料，提升瞬態事件解析度，精確捕捉電能異常。
    • 觸發條件可由 電壓（U）、電流（I）、功率（P、Q、S）、頻率（Frequency）、功率因數（PF） 設定
    • 擷取資料包含：電壓、電流、頻率、功率等（取樣率 100/120 次/秒）
    • 資料記錄長度最高可達 15 分鐘，預先觸發時間最長 30 秒



PQA-Portable 的電能品質計算功能

PQA-Portable 便攜式電能品質分析儀可根據 EN50160 計算電能品質參數，並完全符合 IEC 61000-4-30 Ed. 3 Class A 標準的評估要求；其內建韌體可自動計算各項電能品質指標，並遵循國際規範，確保測量數據的準確性與可靠性。


符合國際標準

  • IEC 61000-4-30 Ed. 3 Class A（電能品質測量標準）
  • IEC 61000-4-7（諧波與間諧波測量標準）
  • IEC 61000-4-15（閃變測量標準）



主要量測功能（Main Measurement Functions）


  • 電壓（U）、電流（I）、功率（P、Q、S）、頻率（Frequency）、總諧波失真（THD U、THD I）、功率因數（Power Factor）、電能（AP、AQ、AS、APin、APout）
  • 諧波分析： 電壓（U）、電流（I）、功率（P、Q）至 50 次諧波，並支援 200Hz 頻譜分析（0-9 kHz）
  • 對稱分量分析： 三相系統分解為 正序、負序、零序分量
  • 電能品質監測： 符合 EN50160、IEC 61000-4-30 Ed. 3 Class A（包含電壓、頻率、THD U、閃變、不平衡、諧波）
  • 電壓事件監測： 監測 電壓驟降（Dip）、電壓驟升（Swell）、中斷（Interruption），並記錄時間、極值、持續時間


➥ PQA-PORTABLE Brochure Download >


適用產業（Industries）

  • 公用事業與電力供應（Utilities & Power Distribution）
    • 電網電能品質監測與評估
    • 變電站與輸配電系統分析
    • 可再生能源（如太陽能、風能）併網電能品質監測
    • 發電廠電能品質管理與優化
  • 工業與製造業（Industrial & Manufacturing）
    • 工業設備與機械能耗監測
    • 工廠內部電能品質管理
    • 電機與變頻器（VFD）對電能品質的影響分析
    • 避免設備因電能品質問題導致的生產中斷
  • 資訊與通訊技術（ICT & Data Centers）
    • 資料中心供電品質監測與節能優化
    • IT 設備與伺服器機房電源管理
    • UPS（不斷電系統）與發電機組性能監測
    • 確保通訊基礎設施的電力穩定
  • 交通運輸與基礎設施（Transportation & Infrastructure）
    • 鐵路、捷運及高鐵電能品質監測
    • 機場與港口電力系統穩定性分析
    • 智慧交通系統（ITS）供電品質監控
    • 電動車（EV）充電站電能品質監測
  • 智慧建築與能源管理（Smart Buildings & Energy Management）
    • 大型建築、商業大樓電能品質監測
    • 綠色建築與能源效率評估
    • 電動車充電站與智能電網（Smart Grid）整合
    • 建築物內部關鍵電力設備的監測與保護
  • 研究與教育（Research & Academia）
    • 電能品質研究與標準測試
    • 高等院校與研究機構電力實驗分析
    • 電機與電力工程相關課程應用



應用場景（Applications）

  • 電能品質診斷（Power Quality Diagnosis）
    • 分析電壓驟降、突波、諧波與不平衡對設備的影響
    • 快速找出電能品質問題根因，避免設備異常
  • 設備能耗分析（Energy Consumption Analysis）
    • 監測機械與設備的能耗情況
    • 幫助企業降低能源成本，提升電力使用效率
  • 電壓事件監測（Voltage Event Monitoring）
    • 偵測與記錄電壓驟降、驟升與瞬間斷電事件
    • 保障關鍵設備運行穩定，減少非計劃性停機
  • 諧波分析（Harmonic Analysis）
    • 分析電網或設備的諧波失真，避免影響供電品質
    • 測試變頻器、馬達驅動、電力電子設備對電能品質的影響
  • 電能管理與優化（Power Management & Optimization）
    • 提供能源監測報告，輔助能源優化決策
    • 幫助企業降低碳排放，符合能源效率標準
  • 可再生能源系統監測（Renewable Energy System Monitoring）
    • 監測太陽能、風能發電系統的電能品質
    • 分析並網電能品質，確保符合電網標準
  • 電動車與充電基礎設施測試（EV & Charging Infrastructure Testing）
    • 測試電動車充電站供電品質
    • 確保充電站不會對電網造成干擾
  • 電網穩定性評估（Grid Stability Assessment）
    • 監測輸配電系統電能品質，預測潛在問題
    • 確保電網供電穩定，減少突發事故影響
  • 電能品質標準符合性測試（Compliance Testing）
    • 測試電力設備是否符合 IEC 61000-4-30、EN50160 標準
    • 幫助企業與機構達成合規要求

PQA-Portable Class A 便攜式電能品質分析儀已被全球各地的電力公司、工業企業、研究機構與政府機構採用，適用於各種電能品質監測與管理場景，是電力專業人士必備的高精度分析儀。

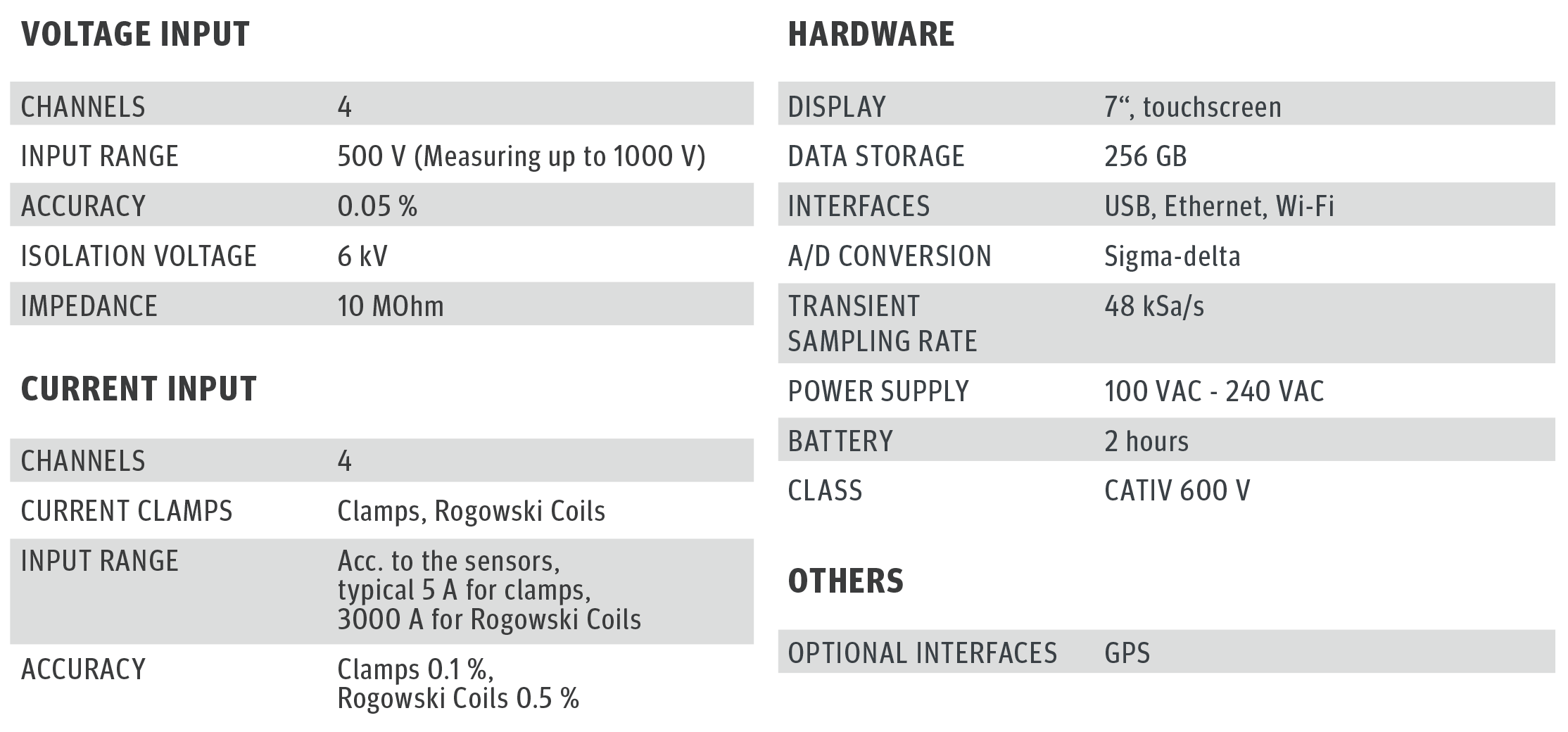

技術規格
