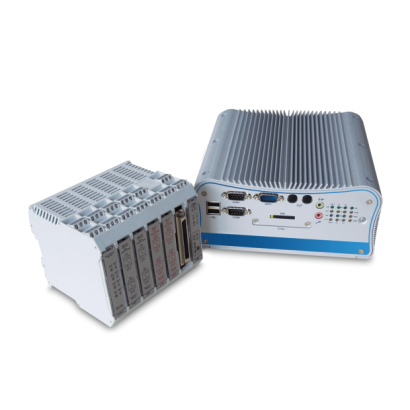

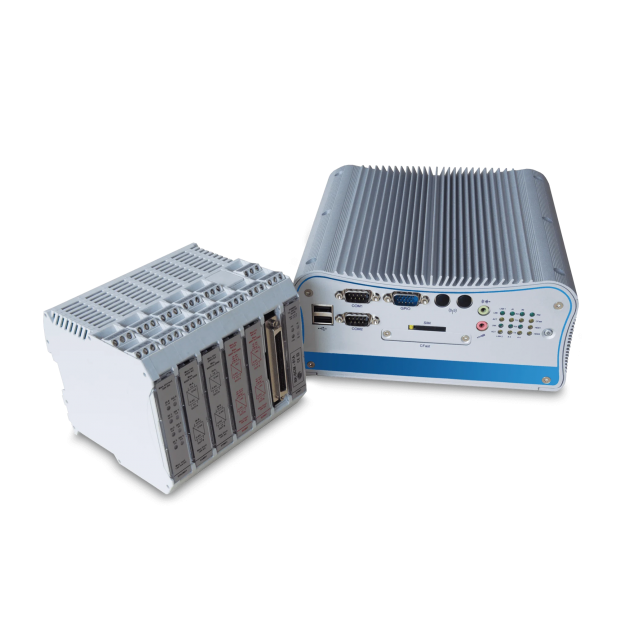

PQA-MultiSystem電能品質分析儀

PQA-MultiSystem電能品質分析儀

PQA-MultiSystem 電能品質分析儀符合 IEC 61000-4-30 Class A，支援高階諧波分析、波形捕捉與長期量測，適用於多組三相系統，為電網優化與成本節約提供最佳解決方案。
/
詳細介紹

PQA-MultiSystem
CLASS A 電能品質分析儀

適用於多組三相系統

功率與能量分析、對稱分量、高階諧波分析、擾動監測、波形捕捉、長期量測



亮點特色

  • 符合 Class A 等級的電能品質分析儀，可監測最多四組三相系統。
  • 支援諧波分析、功率與能量分析、擾動監測、波形捕捉與對稱分量分析。
  • 內建韌體可根據 EN 50160 計算電能品質參數，並完全符合 IEC 61000-4-30 Class A 以及 IEC 61000-4-7、IEC 61000-4-15 等標準。


主要特點與優勢

  • 電網量測、優化與成本節約
  • Class A 等級電能品質分析儀
  • 依據 IEC 61000-4-30 ed.3（包含 IEC 61000-4-7、IEC 61000-4-15）進行電能品質分析
  • 成熟的即用型設計，確保量測結果可靠
  • 簡單設置，完整報告輸出



電網監測成功案例

超過 25 年的電網電能品質經驗，Averna 提供最先進的分析儀與監測設備，適用於各種場景，其產品組合與專業技術涵蓋全球相量監測系統（WAMS, Wide Area Measurement System），到 國家級供電品質評估與計量，再到工業廠區的詳細能耗監測，甚至可精確到單機能耗監控；目前，Averna 的設備已廣泛應用於全球幾乎所有大陸市場。


功能概述

內建韌體可依據 EN 50160 計算電能品質參數，並完全符合 IEC 61000-4-30 ed.3 Class A 及 IEC 61000-4-7、IEC 61000-4-15 標準，確保高精度量測。

PQA-MultiSystem 支援 高階諧波分析、功率與能量評估、擾動監測、波形捕捉與對稱分量分析，適用於固定安裝與長期量測，並可有效偵測半導體電源切換所引發的干擾，提供穩定可靠的電網監測解決方案。


PQA-MultiSystem 韌體功能

  • FFT（快速傅立葉變換）分析器：
    符合 IEC 61000-4-7 標準，可儲存 電壓 (U)、電流 (I)、實際功率 (P)、虛功功率 (Q)、總功率 (S) 的各級諧波資料，提供精準的頻譜分析。
  • 示波器模式：
    即時監測電壓與電流波形，直觀呈現訊號變化。
  • 向量分析：
    分析電壓與電流的相位關係，幫助診斷電網不平衡問題。
  • 功率與能量監測：
    提供精確的功率與能耗資料，協助優化電網效率與成本。
  • 閃變計量（Flicker Meter）：
    符合 IEC 61000-4-15 標準，監測電壓閃變，確保供電穩定性。
  • 電壓監測：
    依據 EN 50160 標準進行監測，並符合 IEC 61000-4-30 Class A 計算要求，確保電壓品質符合規範。
  • 瞬態記錄儀：
    支援 模擬與數位訊號記錄，可記錄長達 66 秒的電壓/電流波形，並提供最多 2 秒的預先觸發，取樣率高達 57,600 次/秒，適用於瞬態事件分析。
  • 擾動記錄儀：
    記錄半週期資料與頻率變化，時長可達 1-10 分鐘，並提供最多 1 分鐘的預先觸（Pre-trigger）發功能，能夠提前記錄一段時間的資料，確保完整捕捉事件的前因後果，有效捕捉電網擾動事件。
  • 訊號電壓監測：
    持續監測特定頻段的電壓變化，確保電力訊號穩定。
  • 警報監視器：
    即時偵測異常狀況並觸發警報，確保電網安全運行。
  • 對稱分量分析：
    分解不平衡三相系統中的對稱分量，協助電網診斷與優化。
  • 電網阻抗分析：
    量測電網阻抗變化，有助於評估電力系統的動態特性與穩定性。
  • 半週期電壓 (U) + 電流 (I) 峰值監測：
    監測短時間內的電壓與電流極端值，幫助識別異常事件並提升電網保護能力。



➥ PQA-MultiSystem Brochure Download >


適用產業

PQA-MultiSystem Class A 電能品質分析儀 提供高精度的電力監測與分析功能，適用於多種產業與應用場景，包括：


  • 電力與能源產業：發電廠、變電站、輸配電網路的電能品質監測與分析。
  • 製造與工業自動化：工廠、智慧製造場域的用電監測、設備能耗管理與異常偵測。
  • 半導體與電子產業：監測精密設備供電品質，確保穩定運行，降低電壓閃變與諧波干擾影響。
  • 公共設施與基礎建設：機場、鐵路、高速公路隧道等場域的電力監控與供電穩定性分析。
  • 資料中心與雲端運算：監控伺服器機房與資料中心供電品質，降低電壓閃變、諧波干擾與瞬態事件的影響。
  • 醫療與實驗室設備：高精度醫療儀器與實驗室設備供電品質監測，確保供電穩定，避免干擾影響精密測試結果。
  • 智慧電網（Smart Grid）與微電網（Microgrid）：即時監控與評估分散式電力系統的穩定性與效率。



應用場景

PQA-MultiSystem 的多功能特性，使其可應用於各種電力監測與分析場景，包括：


  • 電網穩定性分析：
    • 長期監測電壓波動、頻率變化與功率品質，確保電網穩定運行。
    • 評估配電系統中的功率因數與負載平衡狀況，優化電網運行效率。
  • 設備故障診斷與預測性維護：
    • 利用瞬態記錄儀與擾動記錄儀，監測短時電壓跌落（Voltage Sag）、瞬間電流突波（Inrush Current）、突波（Surge）等異常事件。
    • 透過 FFT 分析與向量分析，偵測諧波污染與電網不平衡，避免設備損壞或非預期停機。
  • 能源管理與成本優化：
    • 透過功率與能量監測功能，精確計算工業設備與建築物的能源消耗，提供資料支持以降低能源成本。
    • 在智慧建築與工廠中，進行能耗優化與峰值負載管理，提升整體電力使用效率。
  • 電能品質法規與合規性測試：
    • 依據 IEC 61000-4-30 Class A 進行電能品質測試，確保供電系統符合國際標準（EN 50160）。
    • 符合 IEC 61000-4-7、IEC 61000-4-15，可用於電壓閃變、諧波分析與對稱分量評估，以確保設備符合電能品質規範。
  • 再生能源與新能源管理：
    • 監測太陽能、風能等再生能源系統的電能品質，確保與電網併聯運行的穩定性。
    • 透過電網阻抗分析與功率監測，確保儲能系統（Battery Energy Storage System, BESS）運行效能，優化電網調度。



PQA-MultiSystem 透過其先進的量測與分析功能，可廣泛應用於電網管理、電力品質測試、設備故障診斷與能源管理，幫助企業與組織提升電能使用效率、降低成本，並確保供電穩定性與安全性。

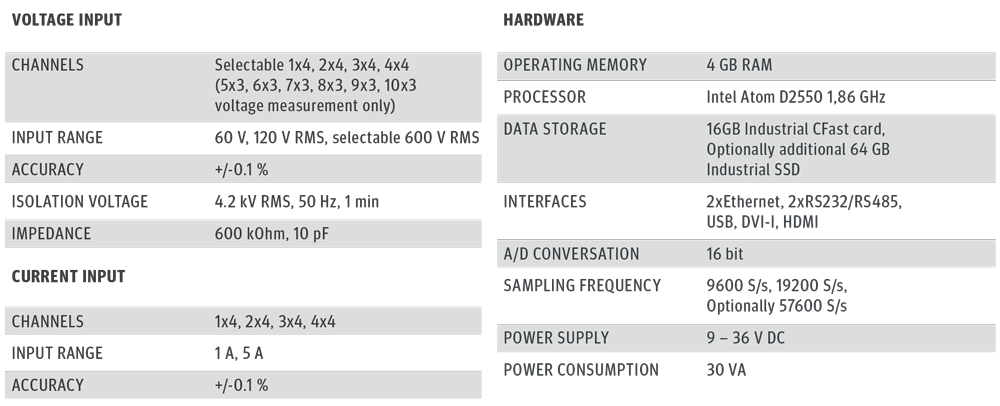

技術規格
