PMX40 RF 功率錶 (40 GHz, 195 MHz VBW)

PMX40 RF 功率錶 (40 GHz, 195 MHz VBW)

MX40 射頻功率錶結合高性能 USB 感測器與即時功率處理技術™,支援 4 kHz 至 40 GHz 頻率範圍、195 MHz 影像頻寬、100 ps 解析度與同步多通道量測,適用於雷達、無線通訊與射頻功率測試。

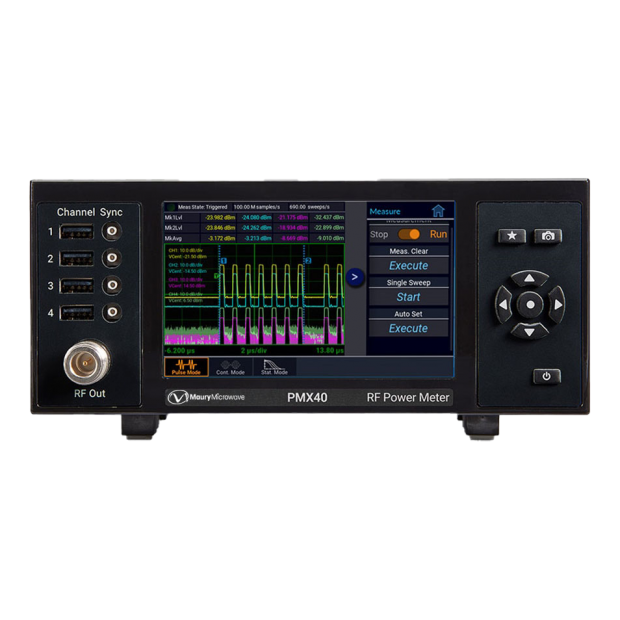

  • PMX40frontMAURY.png
  • PMX40dramafaceright_MAURY.png

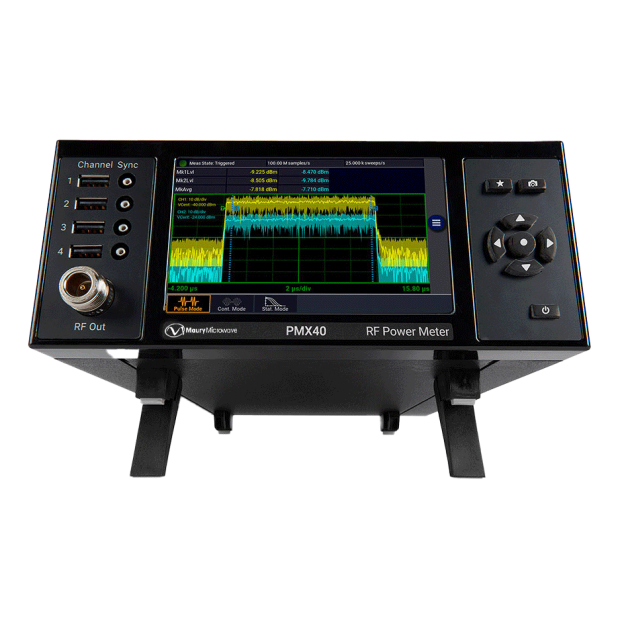

  • PMX40-drama-face-up_MAURY.png

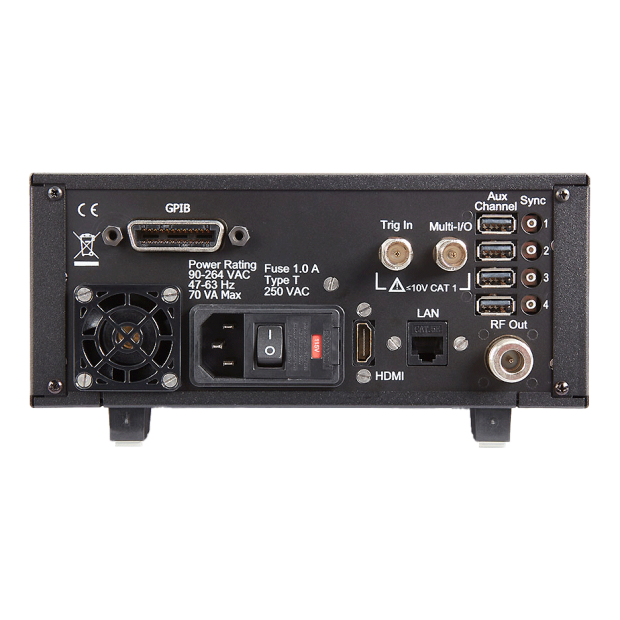

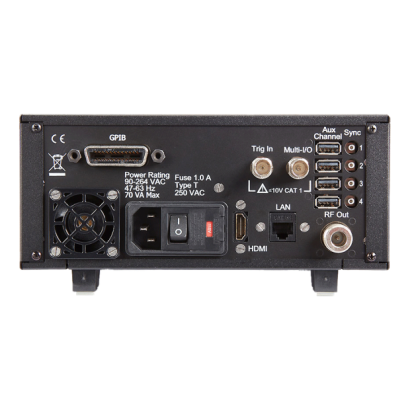

  • PMX40-rear.png

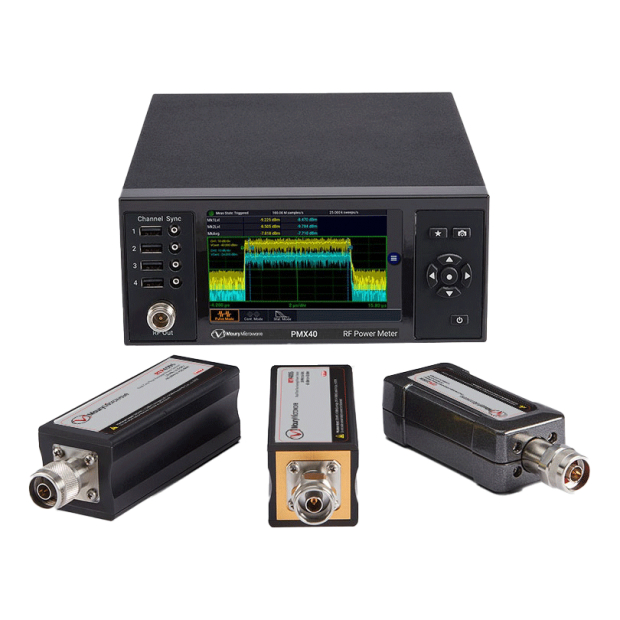

  • 110sstbPMX40-face-with-sensors_MAURY.png
詳細介紹

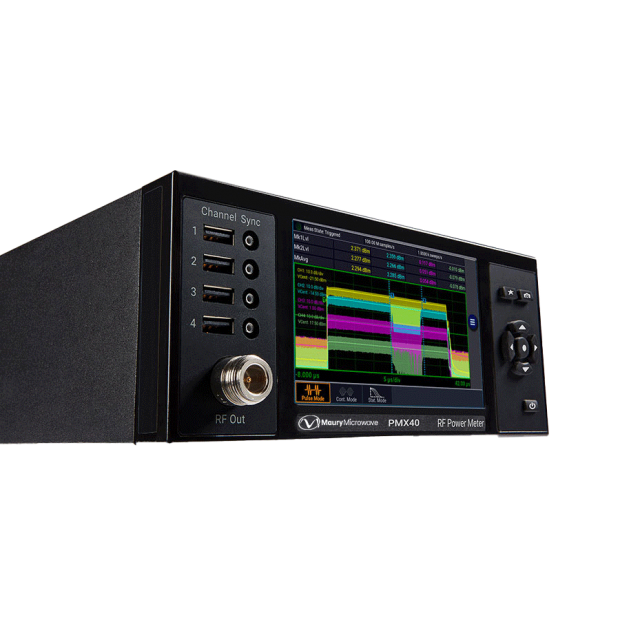

PMX40 RF 功率錶



PMX40 射頻功率錶專為工程師和技術人員設計,結合了傳統檯面式儀器的功能、現代 USB 射頻功率感測器的靈活性與高性能,以及 Boonton 獲獎的多點觸控顯示技術;這款獨立運作的設備透過直覺式觸控螢幕,可即時量測、顯示並分析射頻訊號的峰值與平均功率,無論是查看時間變化還是進行統計分析,都能輕鬆完成;PMX40 最高可搭配四個 RTP 和 CPS 系列的 USB 射頻功率感測器,提供業界領先的性能,能夠獨立使用或同步量測多通道的連續波(CW調變和脈衝訊號,適用於各種射頻應用;此外,這些感測器可與 PMX40 分離,作為獨立儀器使用,進一步提升測試的靈活性,滿足不同測試需求。

PMX40 主要特點

  • 即時捕捉、顯示與分析峰值與平均功率
  • 頻率範圍涵蓋 4 kHz 至 40 GHz
  • 業界領先的影像頻寬(195 MHz)與上升時間(3 ns)
  • 業界領先的量測速度,每秒可進行 100,000 次量測
  • 業界領先的時間解析度,高達 100 ps
  • 同步多通道量測,最多支援 4 個通道
  • 感測器可獨立運作,作為單機儀器使用

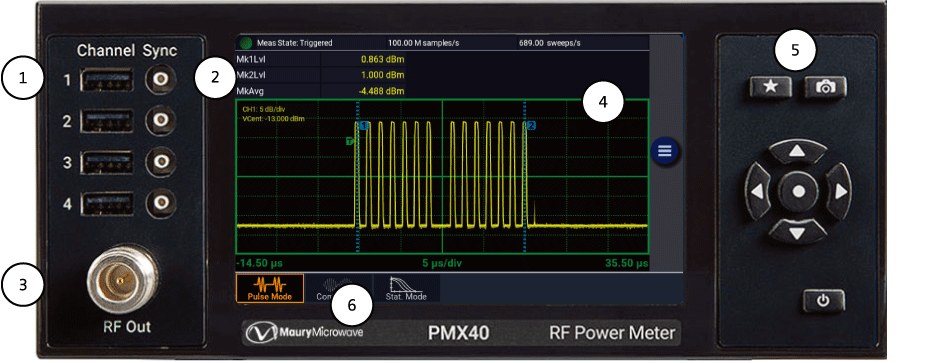

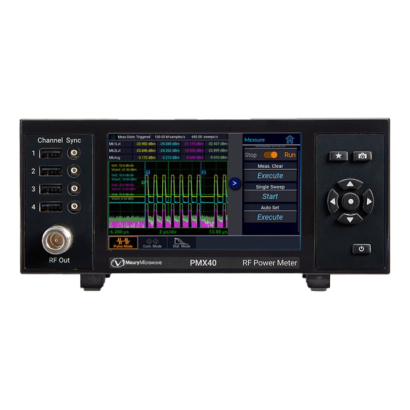

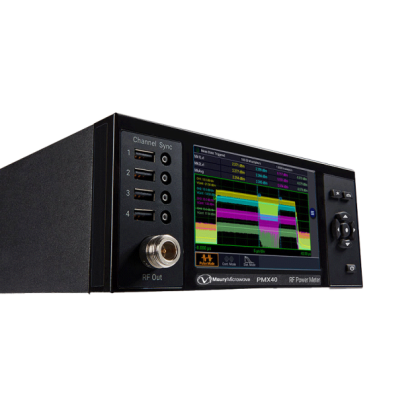

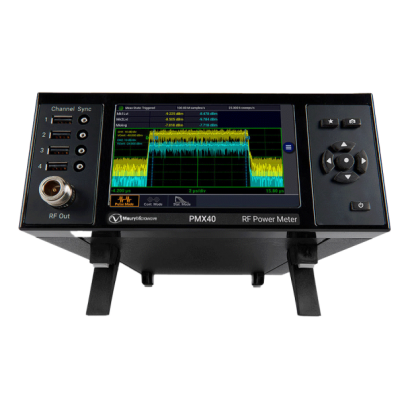

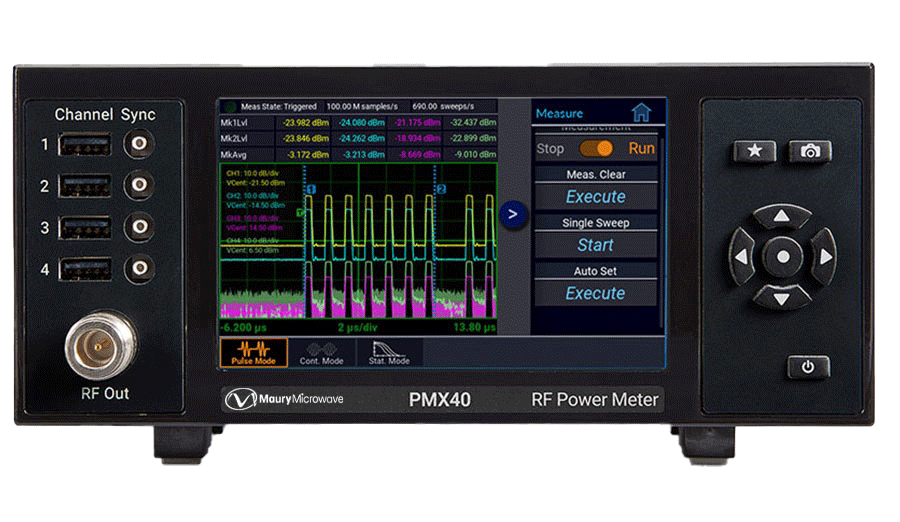

前面板功能

PMX40 配備直覺式多點觸控顯示器,可快速設定多達四個感測器,並輕鬆存取量測與分析工具,提供獨立運作的解決方案,用於捕捉、顯示、分析時域與統計分析模式中的峰值與平均射頻功率;此外,PMX40 內建測試訊號源,可用於驗證感測器的正常運作,確保測試的準確性與穩定性。





  • 多通道量測:可連接最多 4 個 USB 感測器,進行同步量測。
  • 同步與觸發:透過同步埠(Sync Ports)發送或接收觸發訊號,以確保測試的時序與同步性。
  • 內建測試訊號源:可用於驗證感測器的正常運作,確保測試準確性。
  • 多點觸控顯示器:直覺式使用介面,操作簡單易懂。
  • 快速存取功能:只需一鍵即可快速切換預設值與常用功能,提高工作效率。
  • 多種量測模式:PMX40 提供不同量測模式,以滿足各種應用需求。

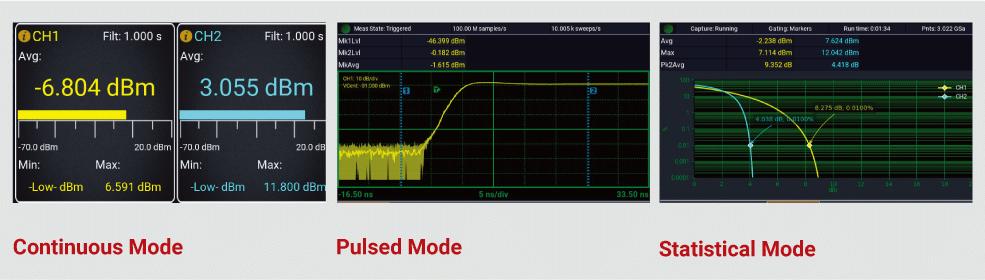

量測模式





連續模式(Continuous Mode)

適用於重複波形的簡單直覺式量測,PMX40 在此模式下可顯示訊號的平均功率、最大功率、與最小功率,提供基本但實用的功率資料分析。


脈衝模式(Pulsed Mode)

針對快速上升的單一脈衝、或短脈衝重複間隔(PRI)的分析,PMX40 具備進階觸發與資料擷取能力,在此模式下,可量測超過 16 項脈衝參數,適用於雷達、通訊與其他脈衝應用的精確測試。


統計模式(Statistical Mode)

統計模式下,PMX40 會繪製 互補累積分佈函數(CCDF,用於分析訊號的峰均比(Crest Factor 發生頻率,此模式特別適用於 5G、4G/LTE 和 Wi-Fi 等無線通訊應用,以評估訊號功率變化特性並優化系統性能。


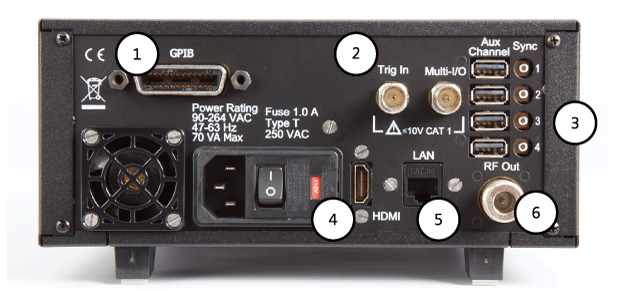

前面板功能

  • 可選配 GPIB 連接埠:支援 GPIB(通用介面匯流排),方便與其他測試設備整合。
  • 外部觸發輸入:提供外部觸發訊號輸入,提高量測同步性與準確度。
  • 輔助感測器與同步輸入:可連接額外感測器或同步訊號源,以支援更複雜的測試需求。
  • HDMI 輸出:可將前面板顯示畫面輸出至遠端顯示器,便於遠端監控與操作。
  • LAN 網路連接:透過區域網路(LAN)進行遠端控制與資料傳輸,提高測試靈活性。
  • 可選配測試訊號源後面板輸出:支援測試訊號源輸出功能,用於感測器校驗與系統測試。



高性能與多功能的 USB 射頻功率感測器

Boonton PMX40 功率錶採用 Boonton RTP(即時峰值)CPS(連接式功率感測器) 系列的 USB 射頻功率感測器,提供業界領先的性能與量測能力,所有 RTP 感測器 都內建 Boonton即時功率處理技術™ 技術,能夠消除量測間隙,避免其他功率感測器可能出現的資料遺漏,並提供業界最快的量測速度。


主要射頻性能

RTP5000 系列(即時峰值功率感測器)

  • 具備業界最快的3 ns 上升時間
  • 195 MHz 影像頻寬(VBW),適用於高頻脈衝與調變訊號量測


RTP4000
系列(即時真均方根功率感測器)

  • 具備 最低頻率量測能力,適用於二極體式平均功率量測感測器
  • 幾乎不受訊號調變頻寬影響,可進行精確量測


CPS
系列感測器

  • 提供靈活的連接方式與高性價比的性能選擇
  • 適用於各類射頻功率測試應用

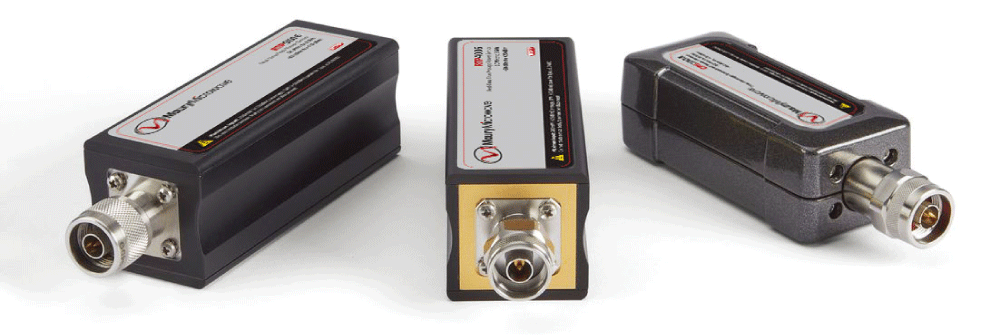

射頻功率感測器系列

PMX40 搭配這些 USB 感測器,能夠提供卓越的量測精度與速度,適用於各種無線通訊、雷達、射頻元件測試等應用。



RTP5000 系列 即時峰值功率感測器(圖左)

  • 覆蓋頻率範圍:50 MHz 至 6 GHz、8 GHz、18 GHz 和 40 GHz
  • 高達 195 MHz 的影像頻寬,具備 3 ns 上升時間
  • 支援峰均比(Crest Factor)與統計量測(如 CCDF
  • 10 GS/s 等效取樣率,適用於高速訊號量測



RTP4000 系列 即時真均方根功率感測器(圖中)

  • 覆蓋頻率範圍:4 kHz 至 6 GHz 以及 10 MHz 至 6 GHz 和 18 GHz
  • 無調變頻寬限制,適用於各類射頻功率測試
  • 1 GS/s 等效取樣率,確保高精度量測

CPS2008 真均方根連接式功率感測器(圖右)

  • 覆蓋頻率範圍:50 MHz 至 8 GHz
  • 60 dB 動態範圍,適應不同功率級別的測試需求
  • 支援 USB 與 LAN(PoE 連接,提供靈活的測試環境
  • 同級產品中最具成本效益的平均射頻功率感測器



所有 RTP 即時功率感測器的共通特性

  • 採用 即時功率處理技術™ 技術,量測幾乎零延遲
  • 每秒 100,000 次量測,提供超高速資料擷取
  • 80 dB 動態範圍,適用於各類射頻功率測試應用
  • 支援 同步多通道量測,可進行高效能射頻功率分析



即時功率處理技術™

Boonton 的即時功率處理技術 能大幅縮短功率量測的整體時間,讓測試變得更快、更準確,它結合專屬的訊號擷取引擎、硬體觸發、內建樣本緩衝器,以及最佳化的即時平行處理架構,能在觸發後立即開始運算,而不必等到整個量測週期結束才處理資料。


即時功率處理技術™ 的優勢

  • 關鍵處理步驟平行執行,量測與處理同步進行,不浪費時間
  • 無額外的計算負擔,避免延長掃描週期
  • 樣本緩衝區不會溢出,不會因為資料處理而漏掉任何訊號,確保連續擷取訊號
  • 精確捕捉異常訊號 – 能有效偵測瞬變(Transients)或訊號掉落(Dropouts)

這項技術可確保無間隙的訊號擷取,大幅提升量測的準確度與可靠性,適用於需要高動態範圍與高速響應的射頻功率測試應用。

即時功率處理技術™ 適用於 RTP5000 與 RTP4000 系列感測器。


如同下圖左側顯示的訊號掉落(Dropouts,通常會因為傳統功率錶在處理資料時產生擷取間隙而被忽略,但透過 即時功率處理技術™,PMX40 能夠連續擷取訊號,確保不遺漏任何瞬變或掉落的訊號事件。

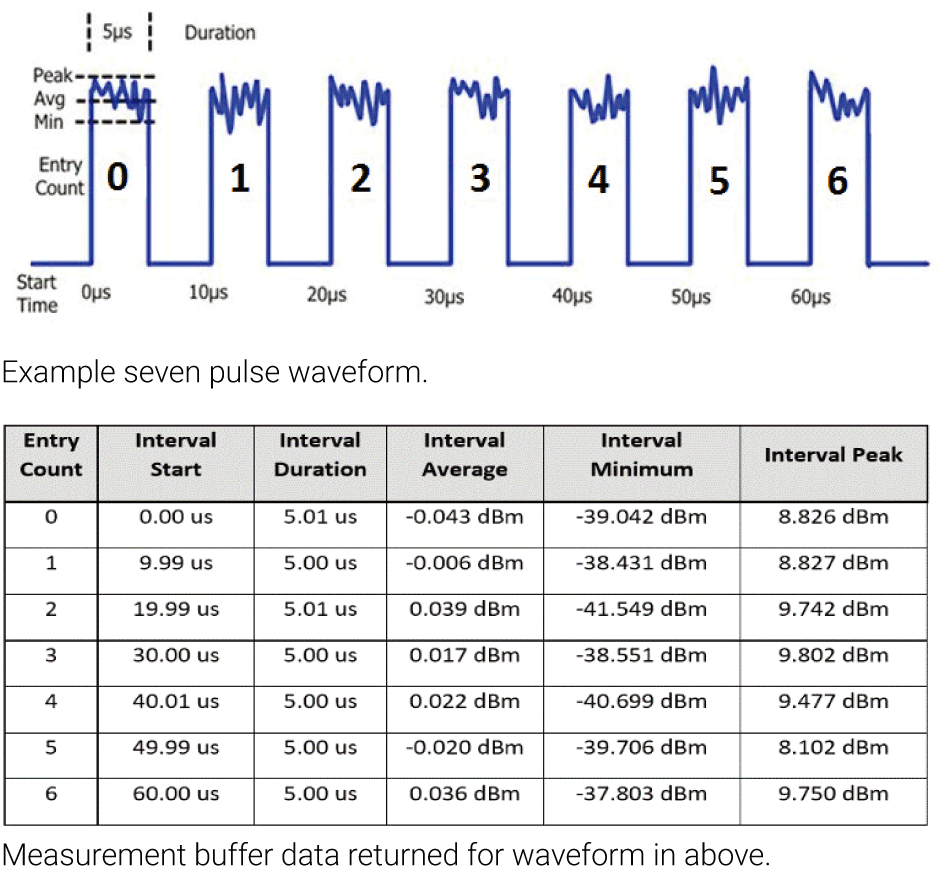

量測緩衝模式

RTP 系列的量測緩衝模式是一種遠端控制功能,與即時功率處理技術搭配使用,可提供僅與測試相關的脈衝或突發訊號資訊,消除下載和後處理大量資料緩衝區的需求;因此,使用者可以在不中斷的情況下收集並分析來自幾乎無限數量的連續脈衝或事件的量測結果;量測緩衝模式可計算並繪製多種參數,包括:占空比(Duty Cycle)、脈衝重複率、脈衝寬度變化和脈衝抖動;此外,量測緩衝模式還可以識別異常情況,例如:訊號掉落。





應對射頻通訊與雷達量測挑戰



Wi-Fi 與無線通訊訊號分析

Wi-Fi 和 LTE 晶片組與裝置的測試對設計與測試工程師來說是一項複雜的挑戰,這些技術採用多輸入多輸出(MIMO)架構,並且通道頻寬可達 160 MHz,使量測變得更加困難,特別是在量測每個通道的射頻功率以及確保通道之間的時間同步時。


PMX40 透過共用時間基準,讓感測器能夠獨立量測多條同步、或非同步傳輸鏈上的封包功率,確保測試結果更精確,並提升測試效率。

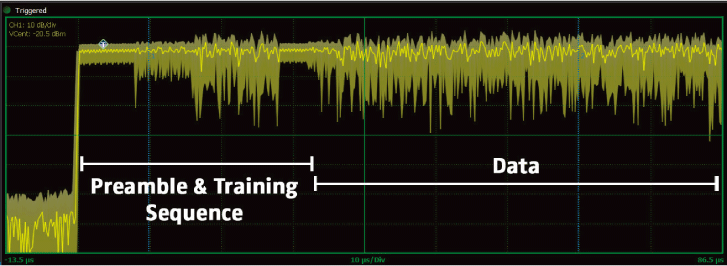

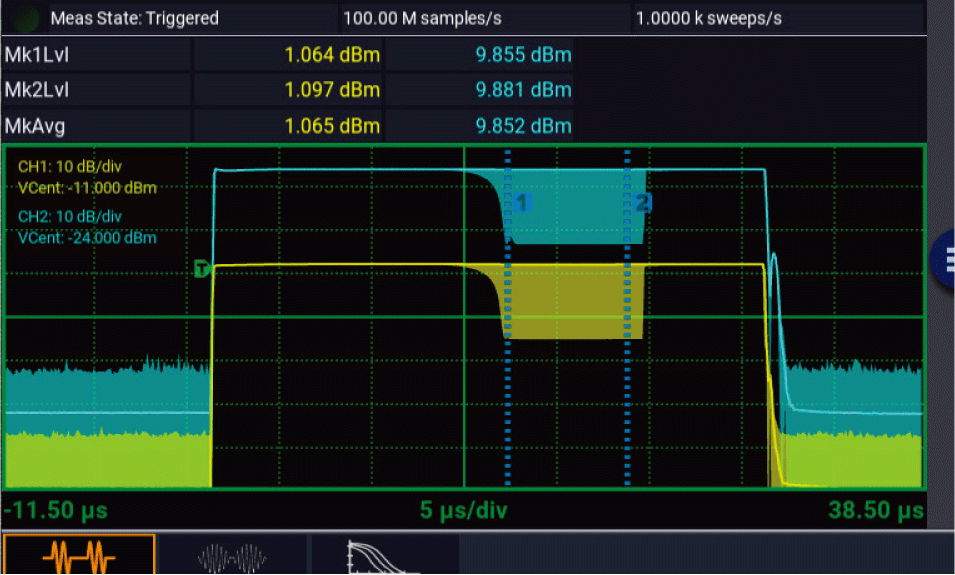

上圖為使用標記(Markers)來定義波形中的特定區段,以進行量測,「標記區間(Between Marker)」量測特別適用於在長時間內監測封包中特定部分的訊號變化,確保精確分析與資料擷取。

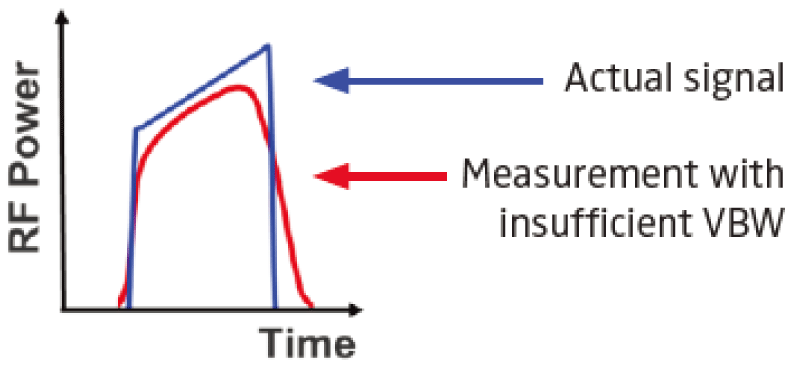

影像頻寬(VBW)描述了功率感測器追蹤峰值(封包)功率的能力,若影像頻寬不足,將導致封包功率與平均功率量測出現誤差,PMX40 提供最寬廣的影像頻寬(195 MHz,特別適用於量測 80 MHz、100 MHz 和 160 MHz 通道,確保高精度的功率量測。

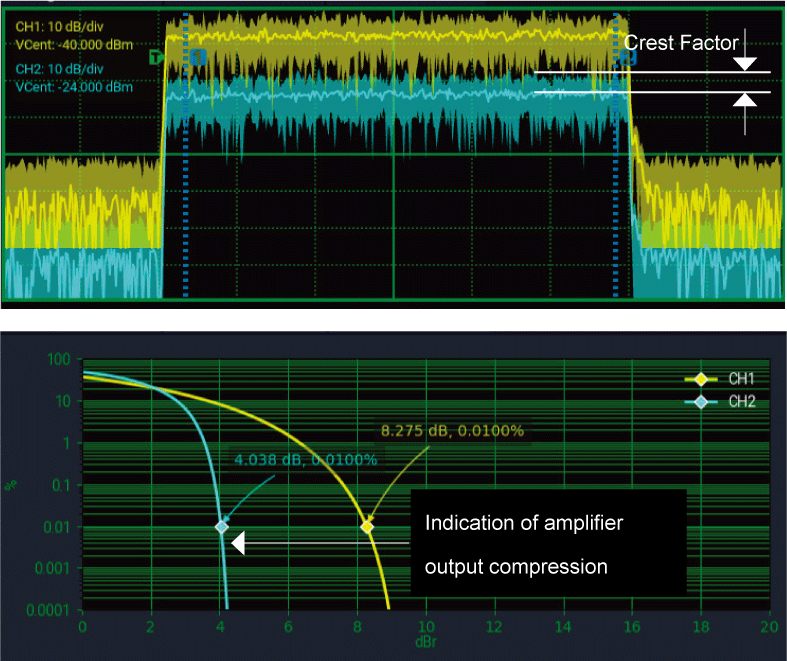

透過比較射頻傳輸鏈中輸入與輸出訊號的峰均功率比(Peak-to-Average Power Ratio)或峰均比(CF,工程師可以評估電路的線性度,PMX40 的統計模式提供額外的分析功能,透過互補累積分佈函數(CCDF),圖表顯示特定 CF 出現的頻率,當放大器輸出進入壓縮狀態時,CF 會降低,CCDF 圖表則會向左移動,幫助工程師判斷系統性能變化。

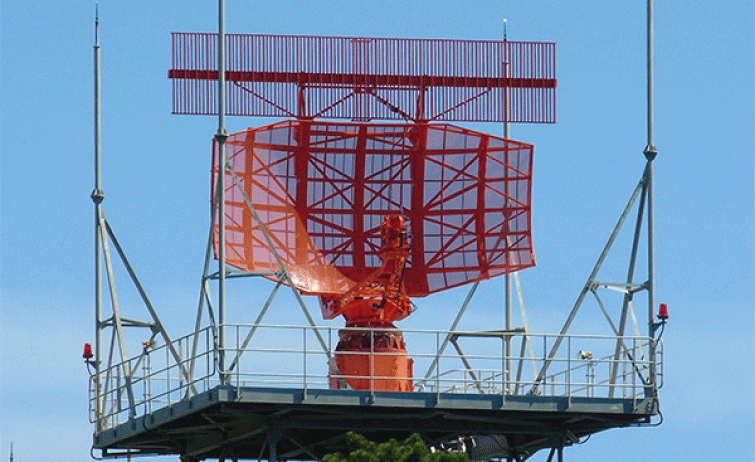

次級監視雷達 (SSR)

次級監視雷達(例如 IFF敵我識別技術的雷達)的設計、驗證、故障排除與維護變得比以往更加嚴苛。

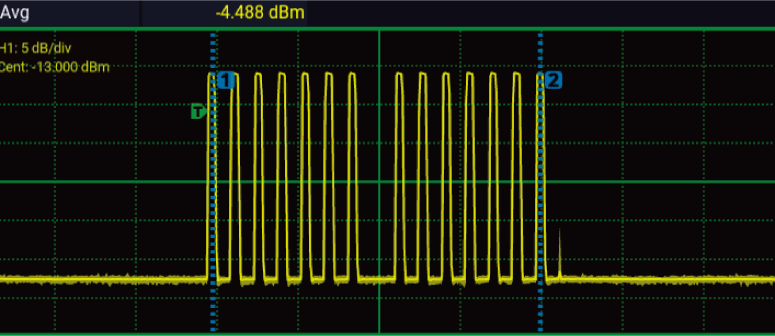

次級監視雷達(SSR)系統的正確設計與運作對於航空安全至關重要,PMX40 可用於輕鬆且精確地擷取 SSR 波形,並透過標記(Markers)功能對波形中的特定區段進行量測,以確保系統的準確性與可靠性。

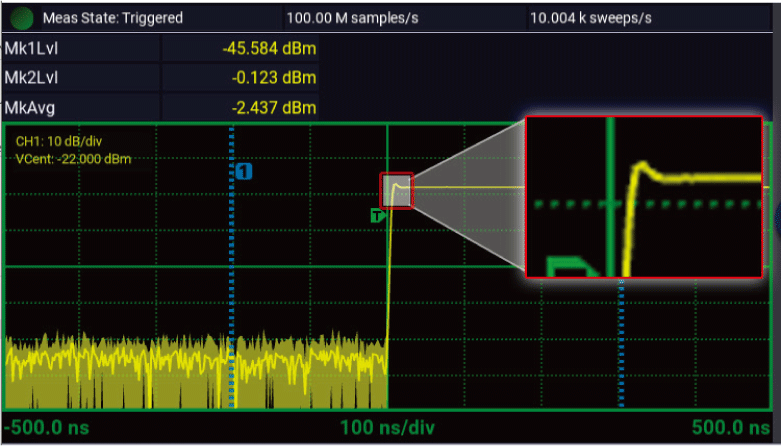

業界領先的上升時間(<3 ns)使 PMX40 能夠精確量測最嚴苛的雷達訊號,透過100 ps 的超高時間解析度,使用者可放大波形,揭露可能被忽略的訊號特性,確保更深入的分析與精確量測。

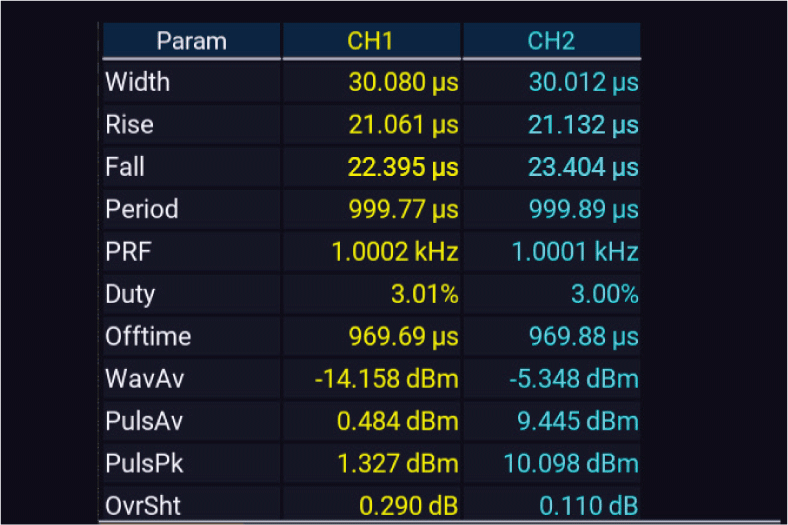

使用者可利用 PMX40 的自動脈衝量測功能,量測並計算 16 項常見的功率與時間參數,並顯示所需的關鍵資料;這些參數包括:上升時間、下降時間、脈衝寬度、關斷時間、週期、脈衝重複頻率、占空比(Duty Cycle)、脈衝峰值、脈衝過沖(Pulse Overshoot)、脈衝平均功率、波形平均功率、頂部功率水準、功率下降(Droop)、底部功率水準、邊緣延遲以及通道間脈衝邊緣偏移





感測器軟體

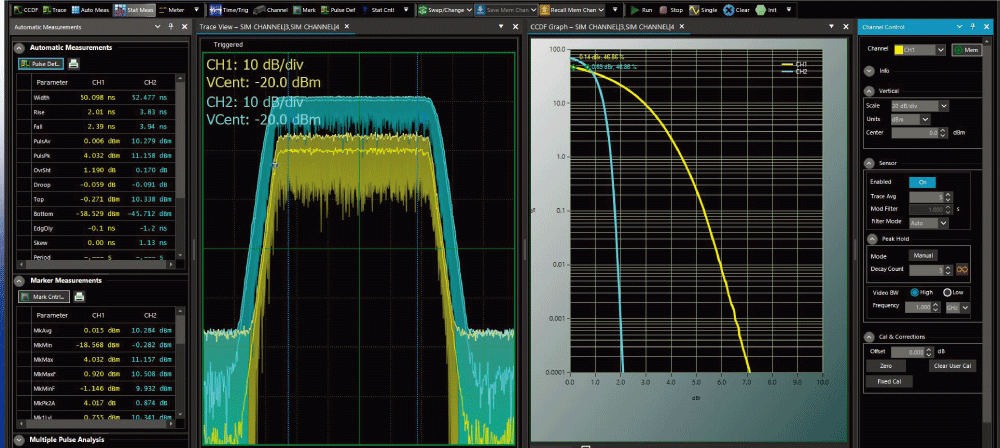

Power Analyzer – 進階量測與分析軟體

Power Analyzer 是專為 RTP5000 與 RTP4000 系列感測器提供的免費 PC 端軟體,用於感測器控制、量測設定與進階分析,該軟體包含 USB 驅動程式、遠端控制 API、韌體更新工具,以及虛擬儀器應用,提供完整的測試與分析功能。


主要功能與特色

  • 可選擇數值顯示模式波形追蹤模式來呈現資料
  • 統計分析功能,支援 CCDF(互補累積分佈函數)圖表
  • 多標記(Marker)量測,包含標記區間資料與標記比率分析
  • 自動量測功能,可執行 16 項自動化脈衝量測
  • 支援資料匯出,可將量測資料儲存為 .csv 或 .pdf 格式
  • 支援多通道量測,最多可同時進行 8 個功率量測通道
  • 模擬模式,可在無感測器連接時預覽功能並進行測試



Power Analyzer 為射頻量測提供強大且靈活的軟體支援,適用於進階功率分析與感測器遠端操作。

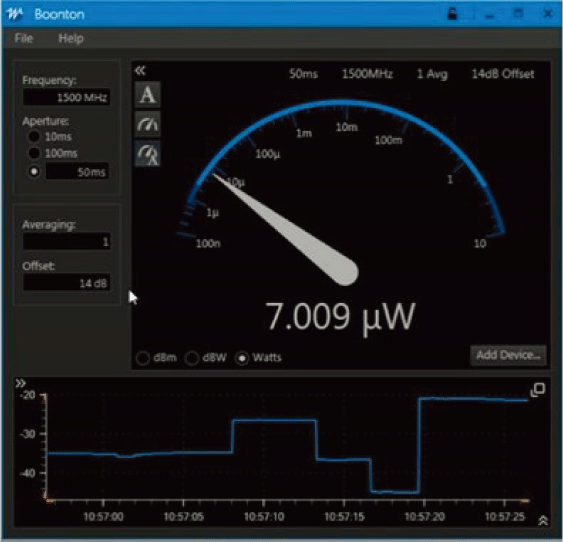

Power Viewer – 簡單直覺的量測軟體

Power Viewer 是專為 CPS2008 感測器 提供的免費 PC 端軟體,用於感測器控制、量測設定與資料分析,該軟體包含 USB 驅動程式、遠端控制 API、韌體更新工具,以及虛擬儀器應用,提供簡單且直覺的量測體驗。





主要功能與特色

  • 大型數字顯示與類比儀表顯示,提供清晰直觀的量測介面
  • 資料記錄條狀圖支援縮放與平移功能,方便查看歷史量測資料
  • 快速設定頻率、取樣範圍(平均值)與補償值,所有設定可直接從主畫面調整
  • 感測器量測比值計算,支援多感測器資料比較與分析
  • 同時控制最多 8 個感測器,適用於多通道量測應用
  • 模擬模式可預覽功能,即使未連接感測器也能進行操作測試
