NC346 寬頻校準雜訊源 (10 MHz ~ 67 GHz)

NC346 寬頻校準雜訊源 (10 MHz ~ 67 GHz)

NC346 系列提供 10 MHz 至 67 GHz 的寬頻校準雜訊源,具備優異的 VSWR、溫度與電壓穩定性,確保最高精度的雜訊指數量測,適用於專業實驗室與測試設備。
詳細介紹

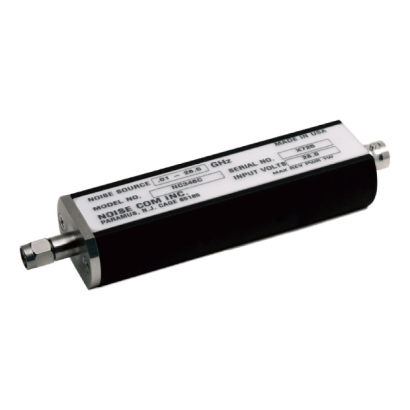

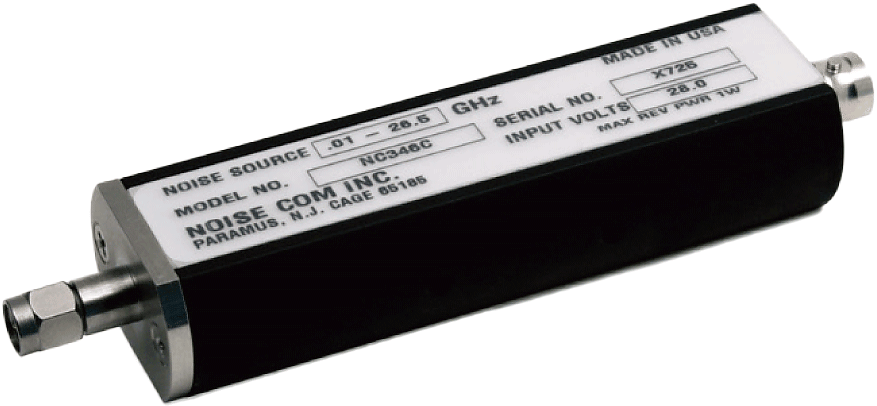

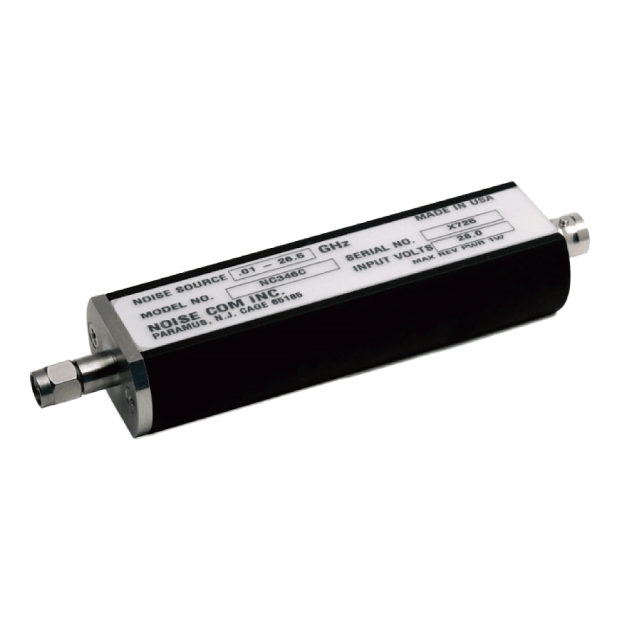

NC346 寬頻校準雜訊源

精確雜訊指數量測,帶來極致穩定性與準確度



適用於雜訊指數量測的寬頻校準雜訊源

Noisecom AWGN NC346 系列專為精確的雜訊指數(Noise Figure)量測應用而設計,其 電壓駐波比(VSWR 經過改進,可降低測試訊號的多重反射,顯著提高大多數雜訊指數測試系統的量測準確度;NC346 系列雜訊源具有 寬頻覆蓋範圍,並具備極佳的溫度與電壓穩定性,可作為符合 雜訊指數量測標準實驗室級設備







本系列提供 6 dB、15.5 dB 和 22 dB 的有效雜訊比(ENR, Excess Noise Ratio,可準確量測高達 20 dB、30 dB 和 36 dB 的雜訊指數;此外,雜訊源的回波損耗(Return Loss)會在 開啟(On)與關閉(Off 狀態下進行量測,並提供 校準報告,報告涵蓋最高 40 GHz 的測試結果;每個雜訊源皆附有 可溯源至美國國家標準技術研究院(NIST 的校準資料。






技術規格

  • 校準步進頻率:每 1 GHz 校準
  • 溫度係數:小於 0.009 dB/°C
  • 工作溫度範圍:0°C 至 +55°C
  • 輸入電源
    +28 VDC ±2 VDC,典型電流 15 mA(適用於 NC346 A、B & D 型號)

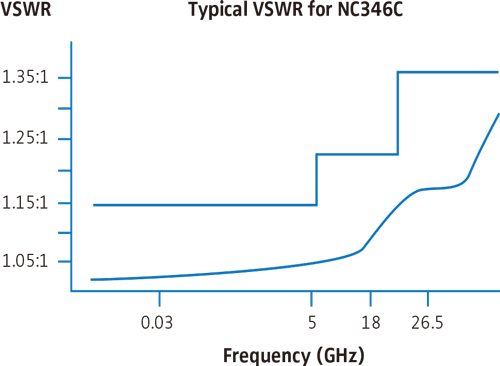

  • 電壓駐波比(VSWR
    10 MHz – 5 GHz,適用於 5 – 7 dB 或 14 –16 dB ENR 的型號,VSWR 小於 1.15:1
  • 穩壓器(Regulator:內建
  • 電壓係數:< 0.002 dB/%ΔV



NC346 同軸系列

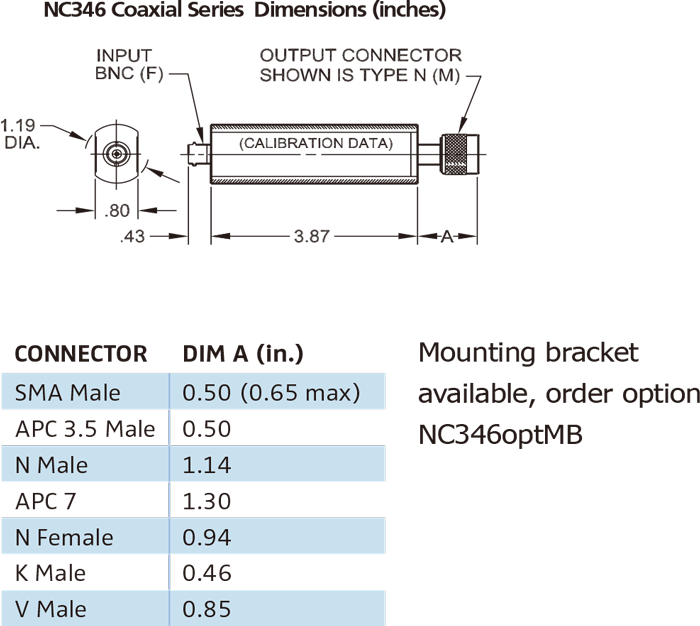

外觀尺寸




資源

NC346 寬頻校準雜訊源規格書(Data Sheet)>
