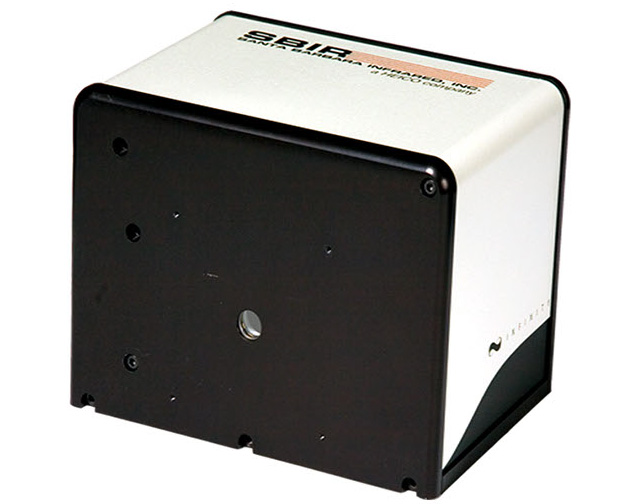

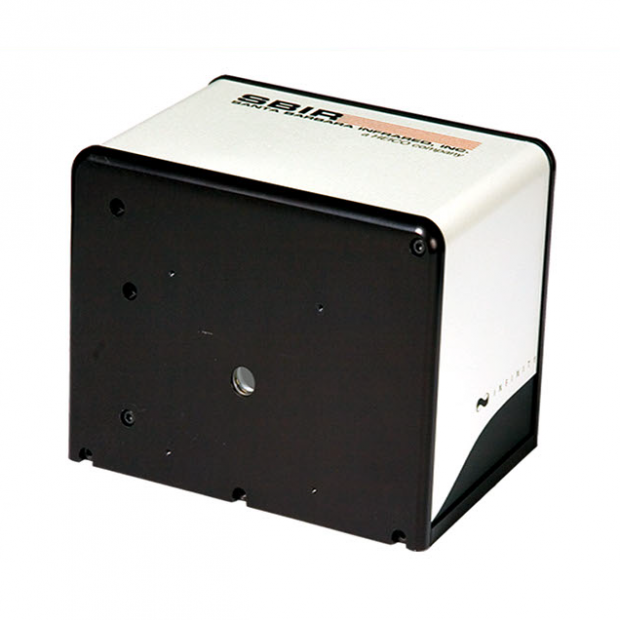

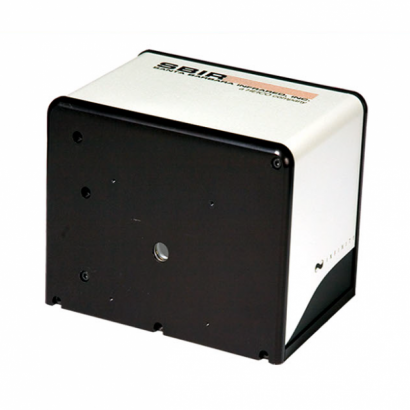

MSS 多光譜光源
紅外雷射同步輸出，實現高精度光電感測校驗
SBIR 多光譜光源 (Multi-Spectral Source) 是一種運用積分球技術的輸出光源，其整合了延伸區域黑體 (blackbody) 與脈衝雷射光源 (1.06 nm, 1.57 nm)，專門用於同步進行瞄準軸校準 (boresight) 與影像解析度測試；其雷射光源可同步觸發並具備可調延遲功能，以支援距離閘控相機 (range-gated camera) 的測試。
SBIR MSS 多光譜光源系統支援整合於多感測器封裝中的距離閘控相機測試，結合了紅外線光源與雷射光源，使距離閘控相機得以與紅外線感測器進行瞄準軸校準；此外，此 MSS 可作為多種解析度目標板的均勻背光光源。
系統組成與整合
- 標準套件包含：
- MSS 光源球體
- 系統控制器
- 校準後的智慧探棒 (iProbe)
- 互連纜線
- 電源線
- 整合能力：
系統可輕易與其他 SBIR 產品整合，包含：- 目標輪 (target wheels)
- 準直儀 (collimators)
- 光源選擇平台 (source select stages)
- 距離模擬平台 (range stages)
- 瞄準軸校準模組 (boresight modules)
- 可見光照明器 (visible illuminators)
- 雷射測試模組 (laser test modules)
功能特性

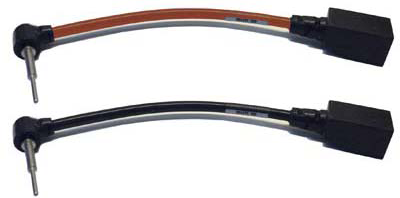

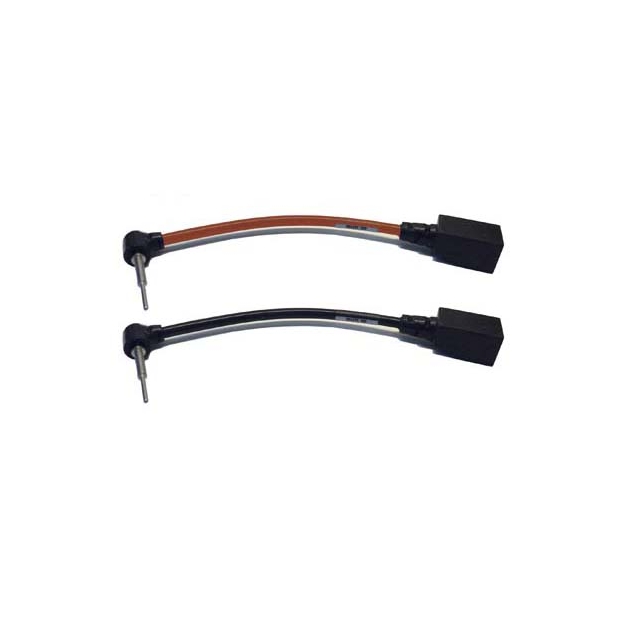

智慧探棒 (Intelli-Probe, iProbe)
SBIR iProbe 是一款智慧型溫度感測器，其校準獨立於黑體 (blackbody) 系統之外；若要重新校準系統，僅需更換為近期已校準的探棒即可，此設計無需特殊設備，可最大限度地減少系統停機時間。
精確度
- 採用極高穩定性與高反應速度的 iProbe，用於提供極為精確的控制、長期的精確度以及準確的可重複性。
- iProbe 校準精確度優於 0.010°C。
- 系統不確定性：
綜合考量校準、穩定性與均勻性等因素，此系統的不確定性為 ± 0.01°C 或設定溫差 (delta T) 的 ± 0.1%，取兩者中的較大值為準。
多功能控制器
- Infinity 控制器配備觸控螢幕顯示器。
- 控制方式：
可透過觸控螢幕、選配的手持遠端面板 或 IEEE-488 GPIB 介面進行控制。 - 周邊設備支援：
此控制器亦可操作所有 SBIR 的周邊設備，包括：- 目標輪 (target wheels)
- 可見光照明器 (visible illuminators)
- 脈衝雷射二極體 (pulsed laser diodes)
- 濾光輪 (filter wheels)
整合式黑體光源
提供紅外線輸出，可在以下模式控制：
-
- 絕對溫度模式： 10°C 至 60°C
- 差動溫度模式： -15°C 至 +35°C ΔT
同步脈衝雷射與性能規格
- 同步功能： 具備同步脈衝雷射，可用於距離閘控相機的精確距離測試。
- 核心規格：
- 模擬距離： 可調範圍 100 公尺 至 100,000 公尺
- 脈衝寬度： 可調範圍 20 ns 至 500 ns
- 輸出能量： 脈衝輻射能量可調範圍 0.4 nJ/cm²/sr 至 85 nJ/cm²/sr
- 重複頻率： 自由運行模式下 1 Hz 至 1000 Hz
選配項目
IEEE Std. 488 介面 (GPIB)
遵循 ANSI/IEEE Std. 488.1-1987 標準，使用者可透過電腦全面控制積分球的指令、校準程序與目標輪功能。
RS-232 序列介面
選配的序列介面支援透過電腦，對積分球進行所有校準作業與目標輪功能控制。
機架安裝
- 積分球控制器設計適用於桌上型 或標準 19 吋機架使用。
- 儀器標配機架安裝支架。
- 亦可選配機架滑軌套件。
