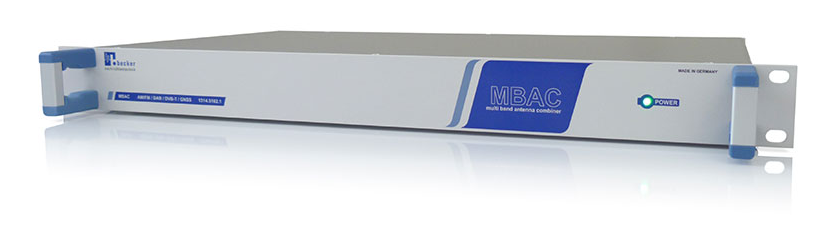

MBAC 4CH 主動式天線合路器
廣播與導航訊號整合專用
整合 AM/FM、DAB、DVB-T、GNSS
MBAC 為一款多頻段高動態 主動式天線合路器，專為廣播與導航應用設計，具備 4 組獨立輸入通道，分別對應 AM/FM、DAB3、DVB-T 及 GNSS 訊號，並將其整合為單一共用輸出；全機採用 50 歐姆架構，適用於高訊號品質要求之專業廣播分配系統。
各輸入通道均內建 頻率預選濾波器（Frequency Preselection Filters），用以抑制不必要的雜散訊號；FM、DAB 與 DVB-T 通道更配置 低雜訊、低失真前置放大器，有效補償外部纜線損耗；GNSS 通道支援 虛擬供電（Phantom Power），可供應主動天線電流最高達 200 mA；AM 通道則內建 突波保護器（Surge Arrestor），提供避雷保護。
產品特點
- 採用 50 歐姆技術架構
- 頻率選擇性輸入，具備雜訊抑制能力
- FM、DAB、DVB-T 通道內建低雜訊、低失真前置放大器
- GNSS 通道內建虛擬供電功能
- AM 通道具備避雷防護設計
- 標準 19 吋、1U 機架式設計
應用場景
- 廣播訊號合路與分配系統
- AM/FM、DAB、DVB-T、GNSS 多訊號整合
- 設施基礎建設布線
- 研發與驗證應用
訊號分配應用架構
可與 WSDU 系列 寬頻訊號分配器搭配，於建築設施內部建構無損訊號分配網路，透過單一 RF 纜線連接 MBAC 與多路分配器，即可實現低成本、高效率的訊號佈建。
測試配置
典型應用架構
DUT 直接連接方案

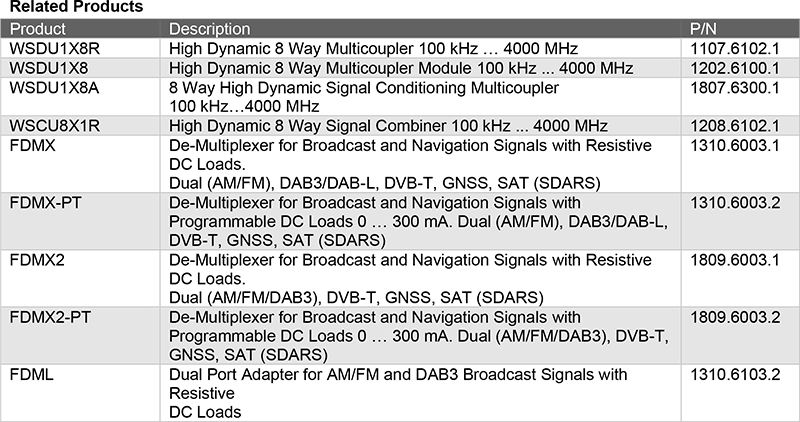

Becker 提供 FDMX 系列 頻率解多工器，具備 Fakra 連接器與多種 DC 負載選項，包含固定負載與可程式化電流吸收功能，適用於 DUT 虛擬供電測試。

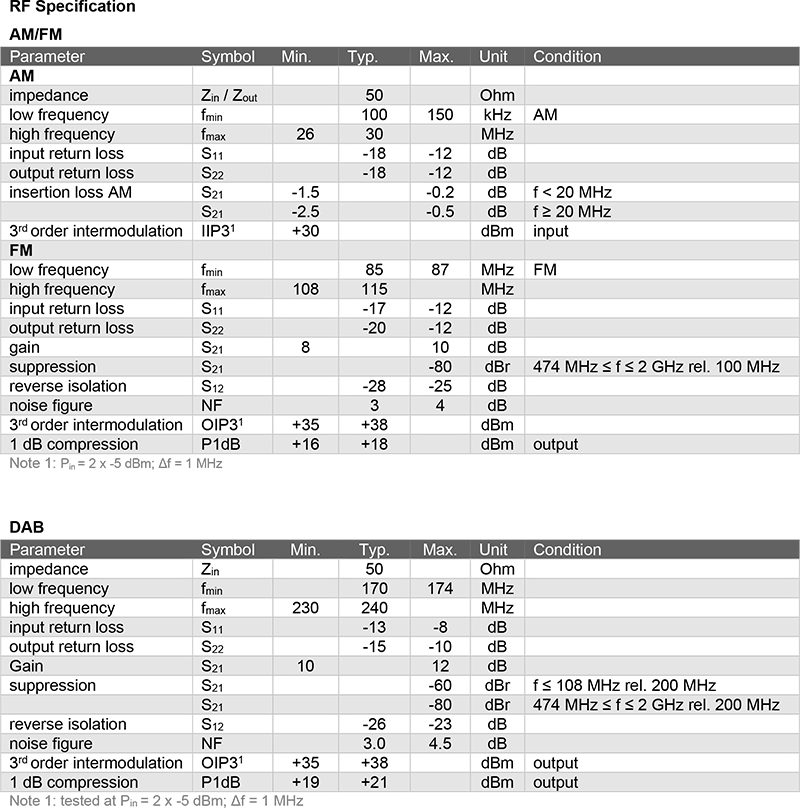

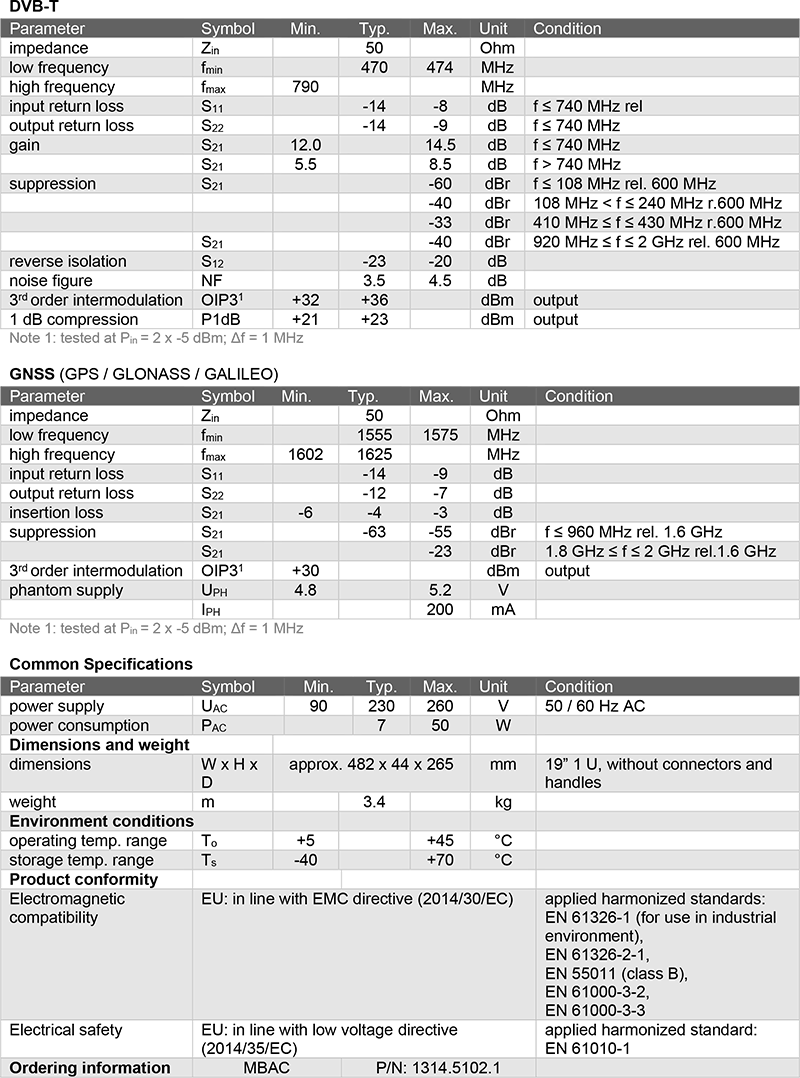

技術規格

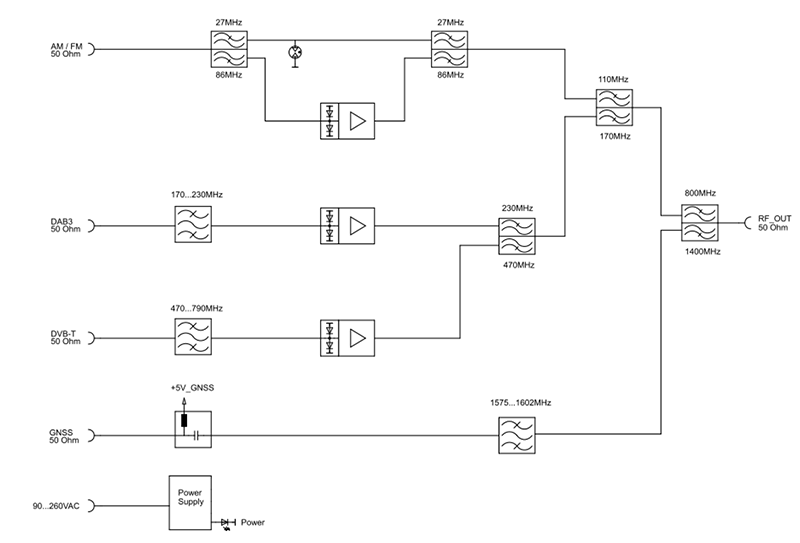

系統架構圖

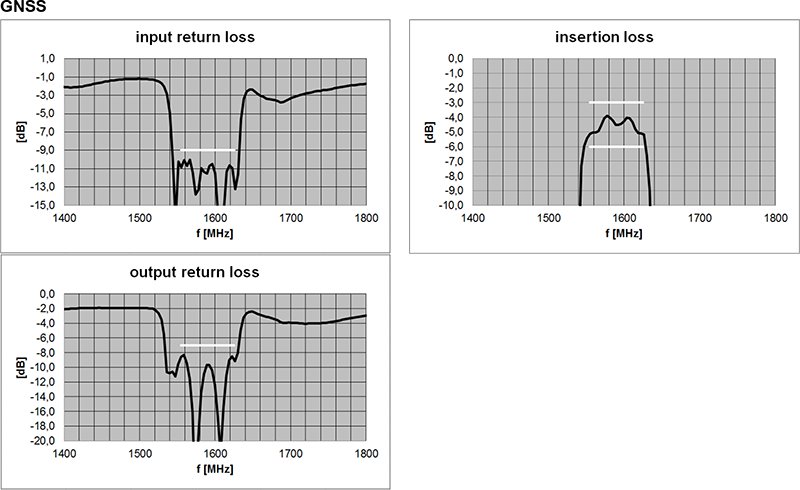

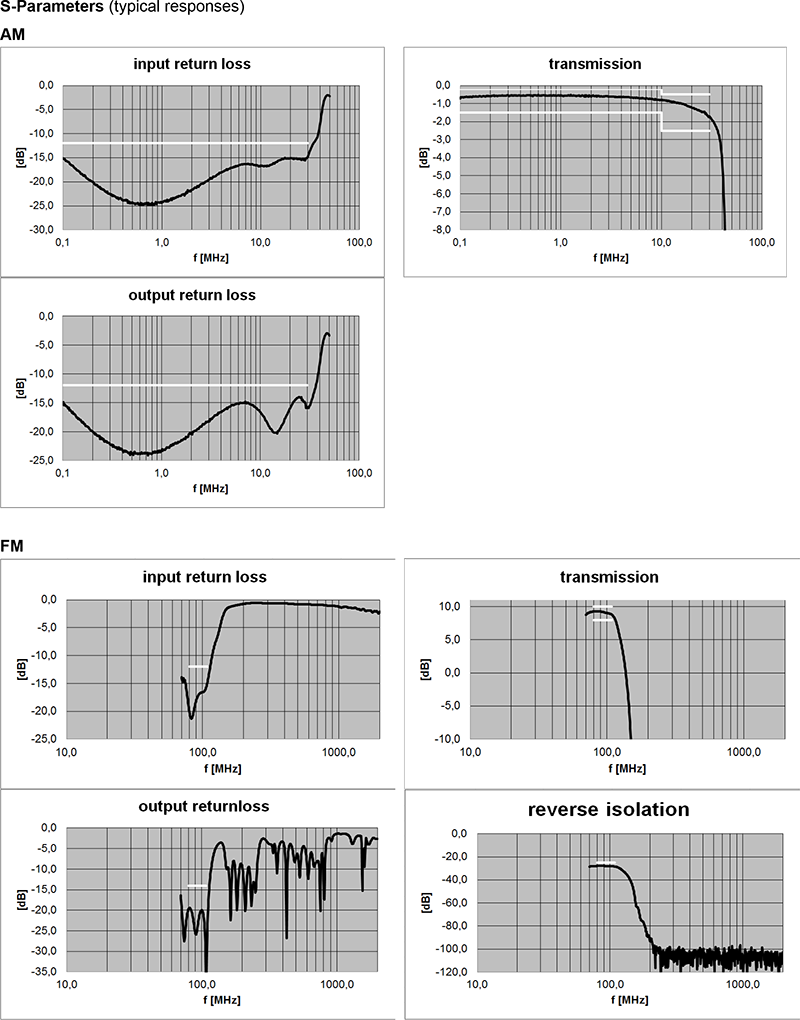

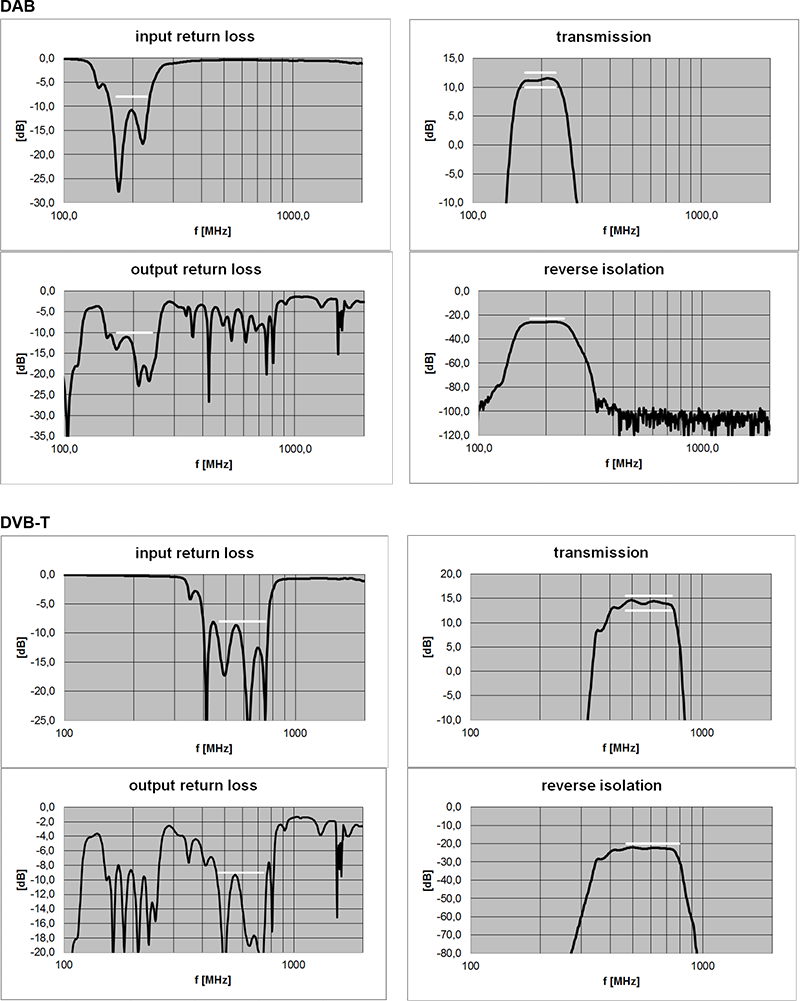

效能

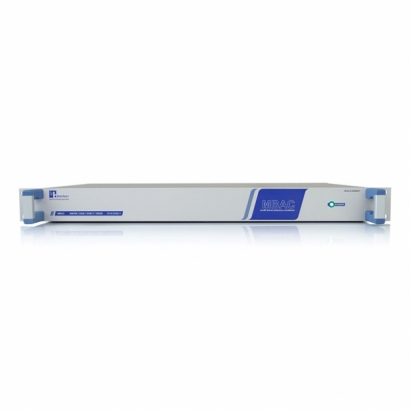

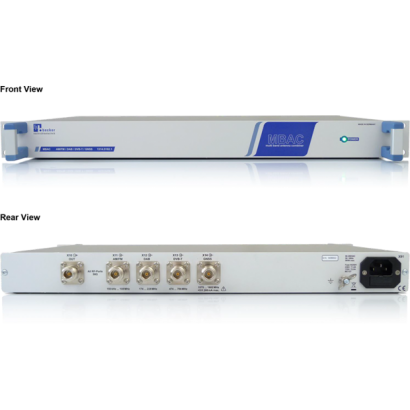

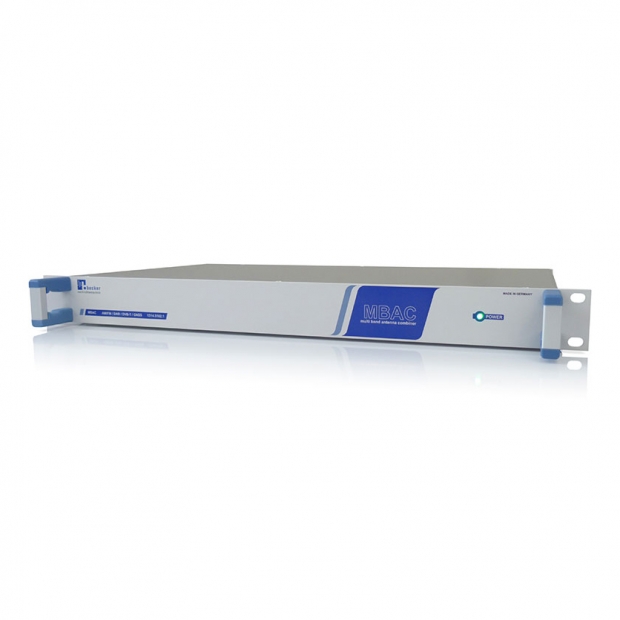

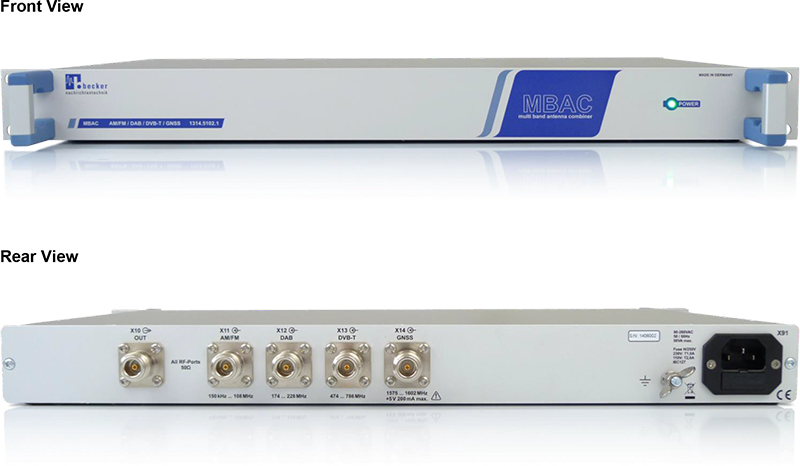

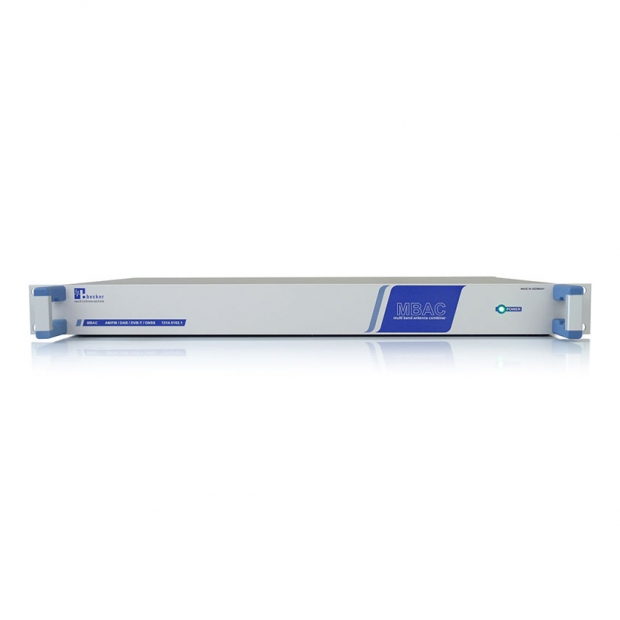

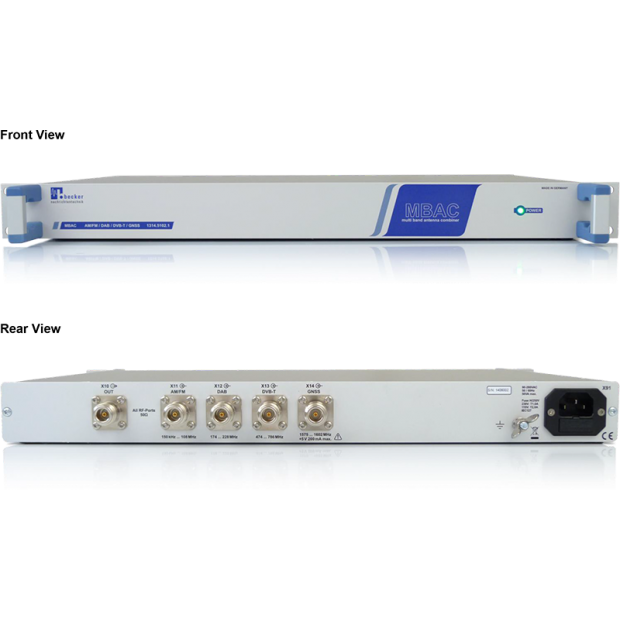

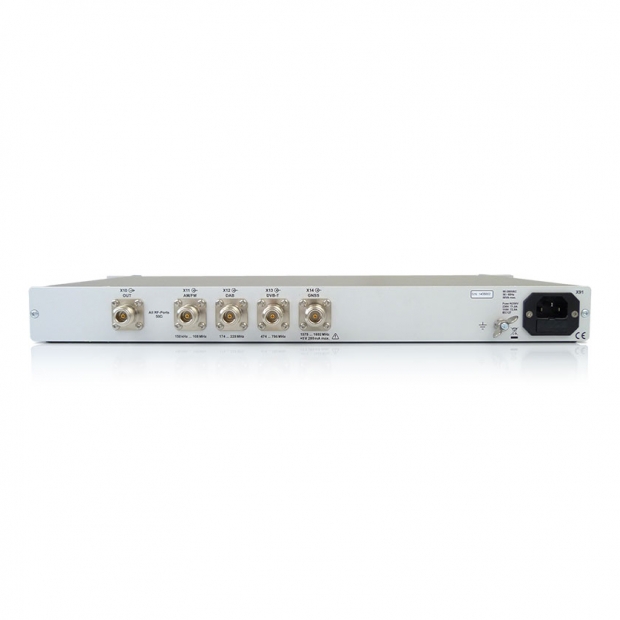

外觀

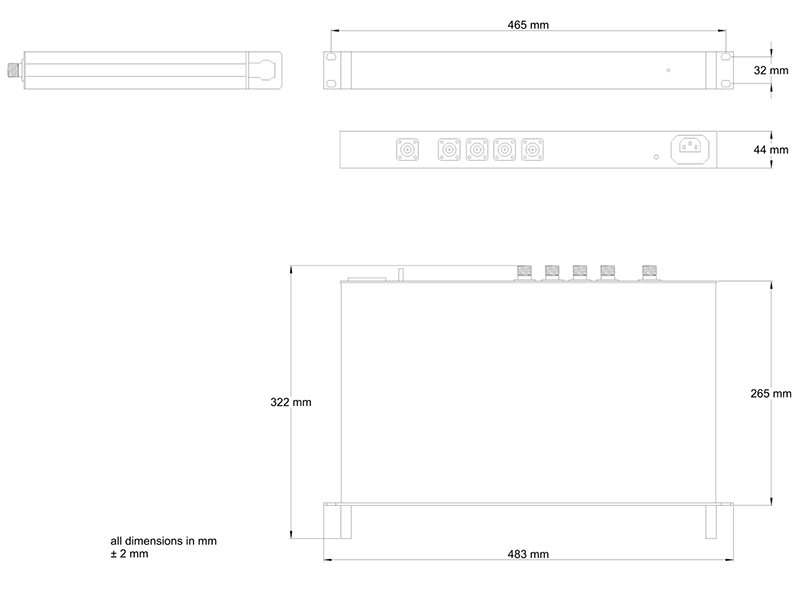

尺寸
