LRTM 雷射測距測試模組
整合 1064/1540/1570nm 雷射源
50m 至 60km 動態距離模擬與精密脈衝控制

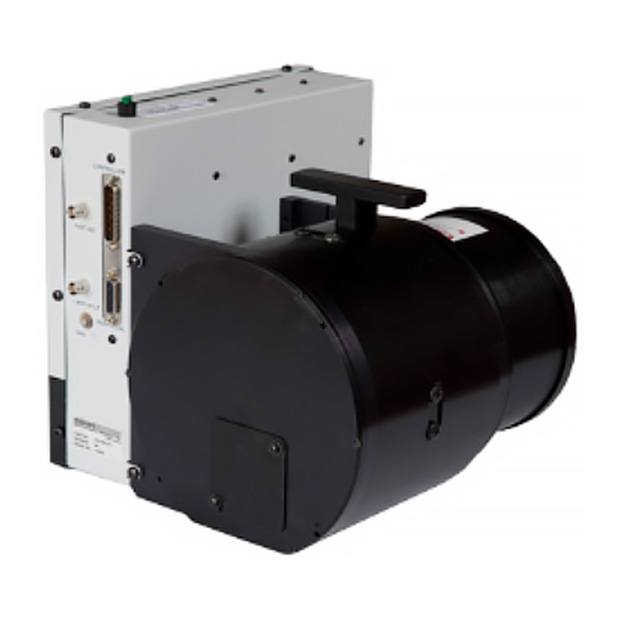

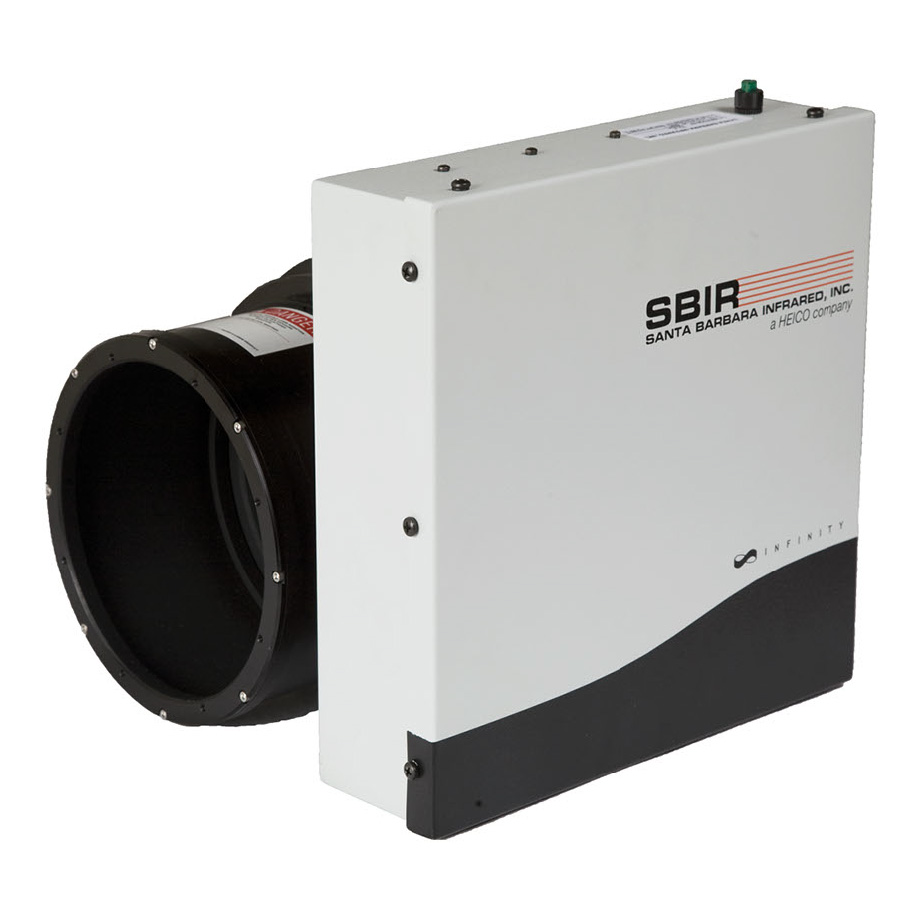

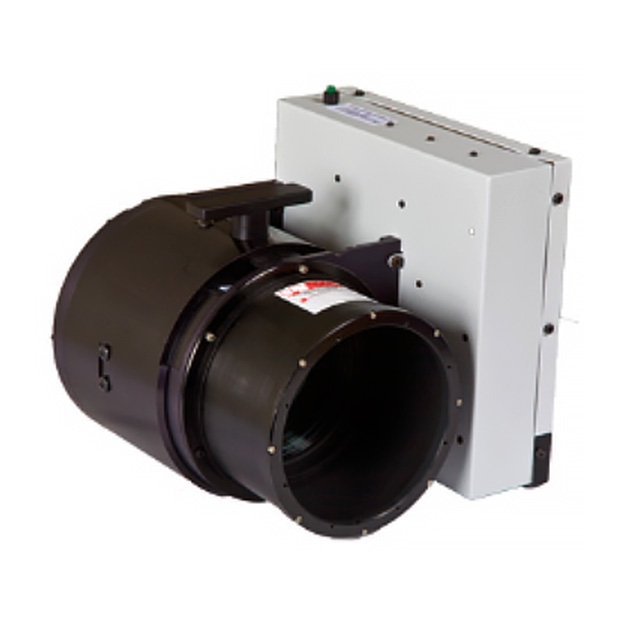

SBIR 雷射測距測試模組（LRTM）乃專為雷射測距儀與雷射接收器設計，可用於執行測距精度和接收器靈敏度等多項關鍵測試；該機種採用多達三種不同雷射二極體（波長涵蓋 1064nm、1540nm 與 1570nm）與光纖網路，以產生精確且動態的高精度脈衝雷射輸出；其核心技術包含校準偵測器和電控可變衰減器，可精確設定脈衝功率，並結合精密的時序電路，能動態模擬從 50 公尺至 60,000 公尺的目標距離。
SBIR LRTM 配備一參考平面鏡，可利用自動準直（autocollimation）技術，將 LRTM 與待測物（UUT） 精確對準；此外，亦提供紅外線與可見光目標，便於將 UUT 精確瞄準此 LRTM 的輸出/輸入埠。
LRTM 三種主要操作模式
連續脈衝模式
LRTM 作為連續脈衝雷射源運作，適用於接收器測試；在此模式下，波長、脈衝速率與脈衝功率均可由使用者設定。
電氣觸發模式
LRTM 可作為電氣觸發的脈衝雷射源，用以測試雷射光點追蹤器；在此模式下，每接收一個觸發脈衝，LRTM 即產生一個對應的雷射脈衝，其波長和脈衝功率由使用者設定。
光學觸發模式
LRTM 亦支援光學觸發，可產生單一或雙重雷射脈衝，用於驗證雷射測距儀精度；使用者可設定波長、脈衝功率、第一脈衝的模擬距離，以及第二脈衝的模擬距離（若需要）；透過控制第二脈衝的功率和相對距離，能夠模擬在受遮蔽環境（obstructed environment）下的精確測距情境。
功能特色
- 整合 1064 nm、1540 nm 與 1570 nm 三波長雷射源
- 支援連續脈衝模式
- 支援電氣觸發模式
- 支援光學觸發模式
- 具備首/末脈衝控制能力，模擬複雜測距場景
- 內建對準輔助機制，易於與 UUT 對準
規格
|
參數 |
規格 |
|
波長 |
1,064nm、1,540nm、1,570nm |
|
頻寬 |
≤ 10nm （FWHM） |
|
最大脈衝功率 |
≥ 1,000 nW (1 µW) |
|
功率動態範圍 |
> 40 dB |
|
功率振幅精度 |
+/- 10% |
|
脈衝寬度 |
20 ns +/- 10 ns |
|
第二脈衝比例精度 |
設定值的 +/- 10% |
|
模擬距離 |
50 至 60,000 公尺 |
|
模擬距離精度 |
+/- 1.5 公尺或 0.01%，以較大者為準 |
|
第二脈衝延遲範圍 |
+/- 10 至 +/- 2,000 ns (相對於第一脈衝程式設定之延遲) |
|
光學觸發靈敏度 |
輸入脈衝 ≥ 150 kW 即可觸發 |
|
脈衝週期範圍 |
50 msec 至 1 sec (20Hz 至 1Hz) （自由運轉模式） |
|
脈衝週期精度 |
+/- 100 ns （自由運轉模式） |
|
LRTM 光束發散角 |
2.5 mrad |
|
最大輸入能量密度 |
1.25 J/cm² @ 1064nm、30ns 脈衝寬度 |
|
對準雲台行程 |
> +/- 2 mrad |
|
對準雲台步進解析度 |
65 µrad |
|
雷射光束輸出與參考平面鏡對準度 |
100 µrad |
