LaserTurn160 雷射加工系統

極速精密，締造卓越品質

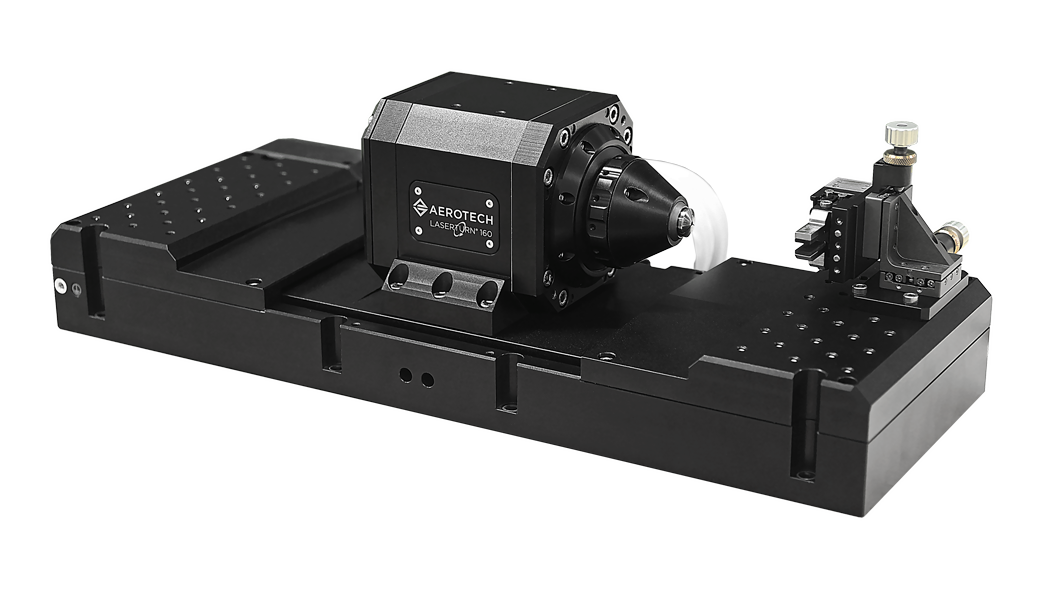

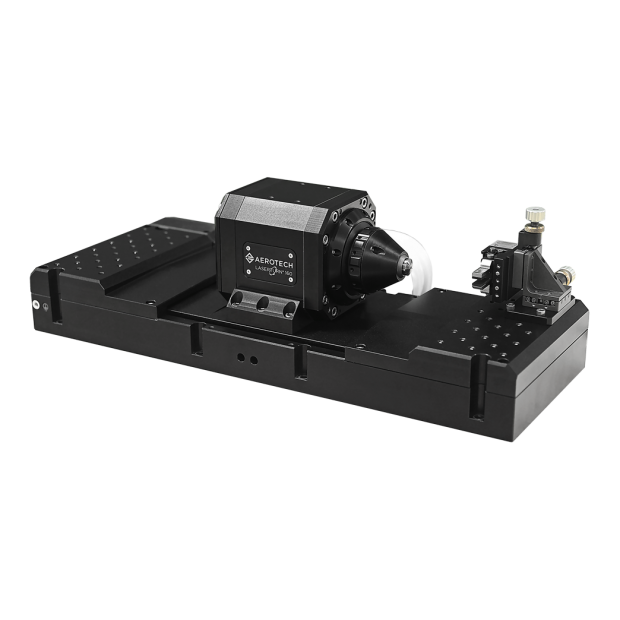

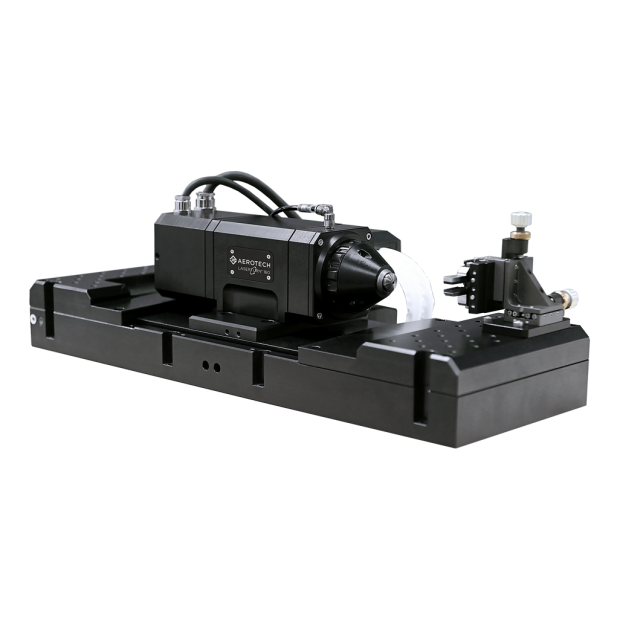

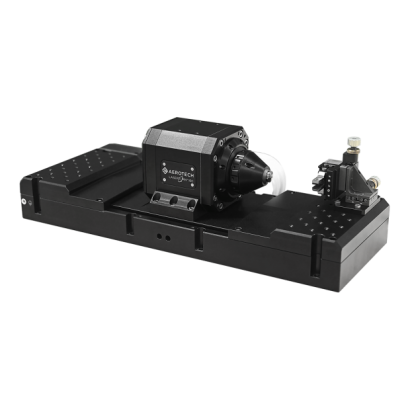

LaserTurn160 是專為生產高重複精度零件而打造的圓柱型雷射加工平台，適用於製造心血管和神經支架、導絲 (Guidewire)、微管 (hypotubes) 等產品；這款尖端系統整合了超精密線性與旋轉軸及材料處理功能；針對高動態性能進行優化，LaserTurn160 具備前所未有的速度與加速度，同時保持卓越的跟隨精度，確保優秀的生產效率與長期穩定的產品品質。

主要特點

全新高動態旋轉軸選項可將加工產能提高 40% 以上。
零軸向位移 (Dead-length) 氣動夾頭設計，減少夾持和重夾過程中管材的移動。
可選配對齊夾持器，便於長管材的重複進給。
支援管徑範圍從 0.1 mm 到 7.9 mm。
直接驅動馬達與交叉滾柱軸承提供超平滑運動，適用於製造高重現性零件。

主要應用

醫療器材製造
支架 (Stent) 切割
導管、導絲與微管製造
圓柱型雷射加工

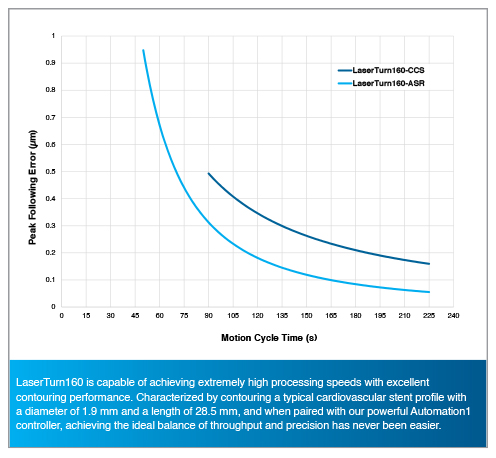

圖中展示了在不同運動循環時間下的高效加工性能；比較了 LaserTurn160-CCS 與 LaserTurn160-ASR 兩種配置在加工心血管支架輪廓時的峰值跟隨誤差 (μm)；搭配 Automation1 控制器 使用時，能有效實現生產效率與精度之間的最佳平衡。

最大產能，最小誤差運動

LaserTurn 160 是目前市場上最強大且最有效的圓柱型雷射加工平台，針對精確的運動軌跡和超高動態性能進行優化，與同類型設備相比，能將加工產能提升 40% 以上；旋轉軸選項滿足不同需求，可使用靈活的 CCS130DR 旋轉台加工直徑達 7.9 mm 的管材，或透過高動態 ASR1300 旋轉台達到 3000 rpm 的速度與 8000 rad/s² 的加速度；兩種旋轉台皆相容於 Type-D 夾頭與可選配前端夾持機構，適合加工幾乎任意長度的管材；適用於機器製造商、系統整合商、代工製造商與終端使用者，LaserTurn160 先進的性能將協助您在更短的時間內生產更多高重現性的零件。

整合式材料處理

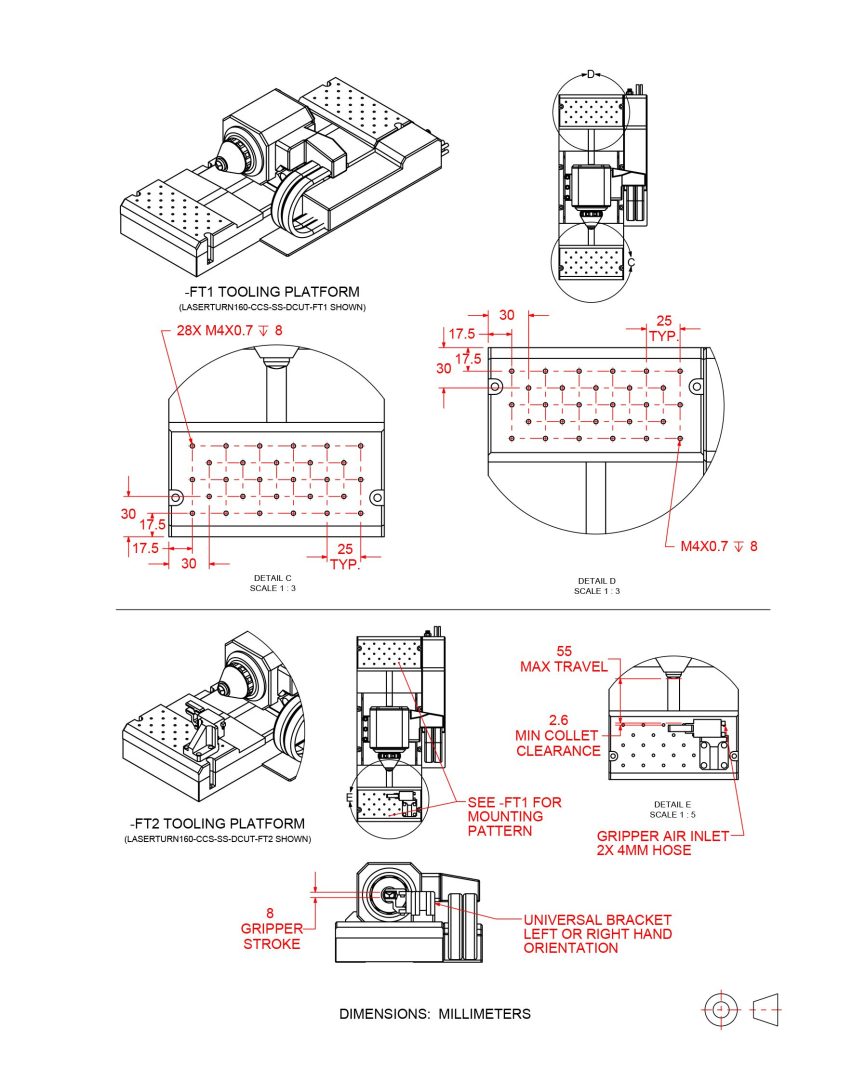

LaserTurn160 配備方便且精確的材料處理功能，透明開口設計允許從旋轉軸前後方裝載管材，夾頭卡盤可支援直徑達 7.9 mm 的 Levin Type-D 夾頭；夾頭閉合設計可在夾緊與重夾操作期間最小化軸向移動，透過保持夾頭固定並在開閉時移動錐形接合面來實現；系統可配置可選配夾持機構，在夾頭打開和旋轉台重新定位時，穩定固定工件；前後工具平台便於安裝特定治具裝置，例如：軸承對齊組件、零件收集機構等；這一設計提供了卓越的靈活性與精確性，方便加工幾乎任何長度的管材。

直接驅動技術

LaserTurn160 採用直接驅動無接觸馬達與反饋技術，用於線性與旋轉軸；與傳統螺桿和齒輪驅動技術相比，直接驅動馬達提供更高的產能和免維護運作；線性和旋轉編碼器直接連接於滑台和軸心，確保系統達到最高準確性與重複性，實現長期且穩定的高精度零件製造。

先進控制架構

LaserTurn160 可以搭配 Aerotech 的 Automation1 軟體式機器控制器 (iSMC) 使用，這是 Automation1 高性能運動控制平台 的一部分，還包含了 Automation1 Motion Development Kit (MDK)，用來簡化動作開發和控制設定。

Automation1 驅動器 透過 HyperWire 光纖通訊匯流排與控制器連接，這種超高速傳輸技術能確保多軸運動時的最佳同步與效率；它還配備了先進的軌跡產生功能，例如多區塊前瞻運算 (multi-block lookahead)，能預測接下來的加工路徑，並根據形狀複雜度自動調整雷射脈衝頻率，讓切割速度與雷射功率達到最佳配合。這樣可以有效降低幾何誤差，確保切割過程精確且穩定。
