LAN1080014 低雜訊放大器模組

高線性、低雜訊、推挽式寬頻放大核心模組

LAN1080014 為 Becker 推出的小型化低雜訊放大器模組，採用 50 歐姆技術架構設計，專為專業級應用環境所打造，該機種具備穩定的電氣性能與堅固的機構設計，可在長時間運作下仍維持高可靠性。

此放大器模組涵蓋10 MHz 至 800 MHz 的廣泛頻率範圍，能穩定操作於多倍頻段；內建濾波器與低雜訊電壓供應模組，可有效抑制雜散訊號（spurious signal），提升整體訊號品質；為防止因安裝疏失造成損壞，電源路徑具備反向極性保護功能；此外，該機種支援寬範圍直流供電，並具備LED 電源指示燈，可直觀顯示供電狀態，便於現場檢查與維護。

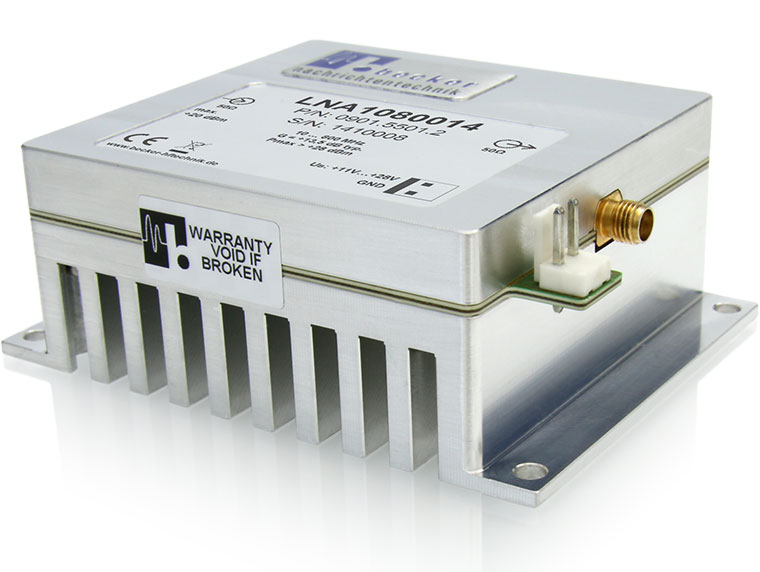

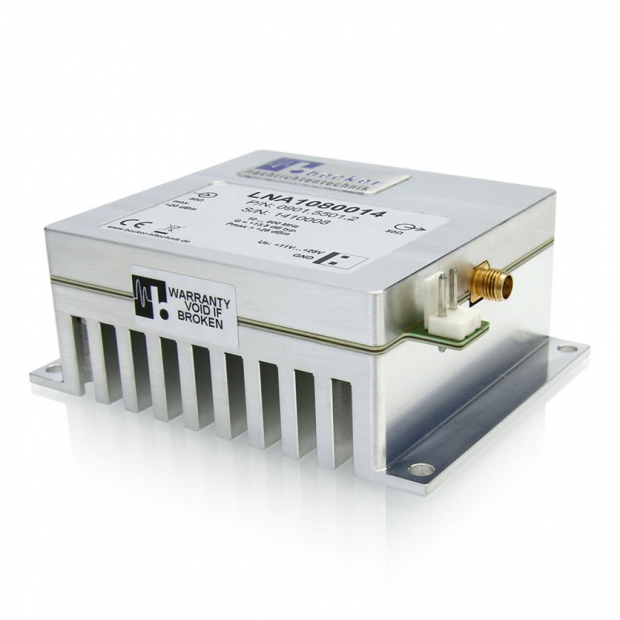

此機種內建鋁製散熱器，可有效提升散熱效率，延長元件使用壽命。

產品特點

輸出功率：典型值 +28 dBm

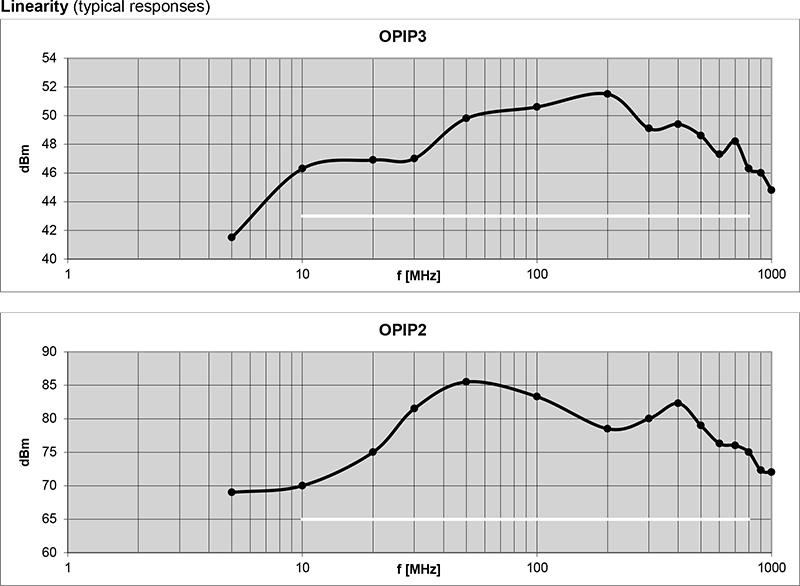

三階輸出截點（OIP3）：典型值 +48 dBm
短路／開路穩定設計：輸出端容許開路與短路負載，維持運作穩定
低頻／高頻（L/HF）訊號抑制：有效阻擋非目標頻段干擾
支援寬範圍直流供電：提升電源配置彈性
LED 光學電源指示：快速辨識供電狀態
內建反向極性保護機制：提高接線容錯率，提升安裝安全性

應用場域

VHF/UHF 頻段前置放大器：適用於高靈敏度接收系統
ISM 頻段模組化應用：強化無線設備接收能力
實驗室量測用途：提升量測設備訊號純淨度
通用測試設備整合：適用於系統模組化架構設計

推挽式技術

此模組內部寬頻放大器級採用推挽式設計（Push-Pull Technology）架構，可提供高線性度與寬頻操作能力；此架構由兩組反相元件協同運作，能有效降低偶次諧波失真、提升放大精度；與傳統單級放大器相比，推挽式設計在相同輸出功率下可顯著提升功率效率、降低熱能生成，進而減少散熱設施需求，延長整體元件使用壽命，有助於降低整體系統運作成本。

特殊功能

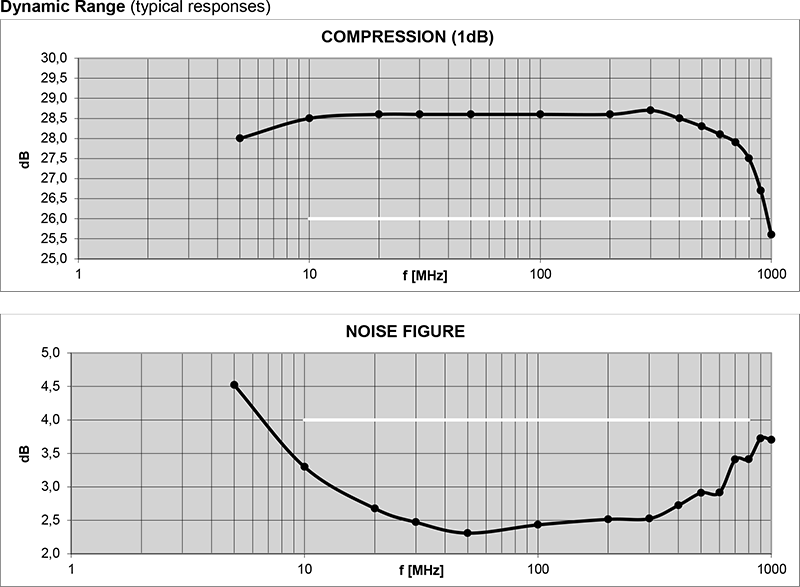

該機種具備低雜訊係數與高壓縮點雙重性能特性，特別適合作為高階接收系統中的前置放大器使用，即使面對微弱訊號，也能提供低失真、高保真度的線性放大效果；此外，輸入端整合高通濾波器設計，可有效濾除極低頻（VLF）與高頻（HF）區段的非目標雜訊，進一步提升系統接收效率與穩定性。

高容錯匹配能力

此放大器模組採用高額定功率晶體元件，具備充足操作餘裕，即便遭遇輸出端不匹配（如開路或短路）或反向功率回灌等極端狀況，亦可穩定維持運作。此特性使模組不易受負載端突變影響而損壞，提升在測試與整合環境中的容錯性與可靠度，適用於高變動環境或需頻繁熱插拔操作的應用場景。
