IDX 80 圖像產生系統 (桌機或 4U, 8 CH, 6-core)

IDX 80 圖像產生系統 (桌機或 4U, 8 CH, 6-core)

Independence IDX 80 影像產生器提供高性價比 Level D 飛行模擬訓練方案，適用於航空、軍事、海事及 VR 模擬應用；支援 MANTIS 軟體與高密度 Pascal GPU 架構，確保優異視覺品質與效能。
/
詳細介紹

Independence IDX 80
高性價比 Level D 飛行模擬影像產生器

卓越價值・極致精巧・全面效能 — Quantum3D 最新影像產生器



Quantum3D 最新推出的 Independence IDX 80 高性價比 Level D 飛行模擬影像產生器，搭載 GeoScape WWDB全球地景資料庫 (World Wide Database)，是業界首款提供無縫全球覆蓋的解決方案，支援高解析度局部影像嵌入 (Drop-in Hi-Res Insets)，涵蓋南加州 (SoCal) 樣本資料庫 及不斷擴展的全球機場資料庫，如舊金山國際機場 (San Francisco International Level D airport)。



Quantum3D 飛行模擬技術 - 高擬真視覺渲染與影像渲染技術，支援 Level D 飛行訓練與模擬應用。



Independence 系列的獨特優勢

配備 Quantum3D 獲獎的 MANTIS (多通道視覺模擬軟體)，Independence IDX 80 提供卓越的 價值與效能，適用於中小型視覺系統，並支援最多 8 個顯示通道。


IDX 80 適用於多種模擬應用，包括：

  • 固定翼航空模擬 (Fixed-Wing Aviation, 支援 Level D 飛行模擬系統)
  • 武器與射擊訓練系統 (Weapons and Gunnery Systems)
  • 硬體迴圈傳感器模擬 (Hardware-in-the-loop Sensor Simulation)
  • 海事與船舶駕駛 (Maritime and Ship’s Bridge)
  • 汽車研發與駕駛模擬 (Automotive Research, Development and Driving Simulators)
  • 地面車輛模擬 (Ground Vehicles)
  • 固定基地與戰術空中交通管制 (Fixed Base and Forward Air Traffic Control)
  • 單視角與立體科學視覺化 (Mono & Stereo Scientific Visualization)
  • 虛擬現實 (VR, Virtual Reality)


奧創提供 客製化氣象、戰機、軍艦及武器彈道模擬訓練，並能 即時（real-time）生成各類模擬數據，精確呈現 HIL（Hardware-in-the-Loop）動態狀況，確保訓練環境貼近實戰，實現真正的高擬真模擬！


作為 Independence IG 系列的 入門級高性價比機型，IDX 80 繼承了 旗艦級 IDX 8000 的核心架構，但針對 4 張 GPU 以內（最多支援 4 張獨立顯示卡）的應用進行最佳化：

  • 可驅動 4 個高效能顯示通道，或
  • 在雙輸出模式下支援 8 個顯示器。

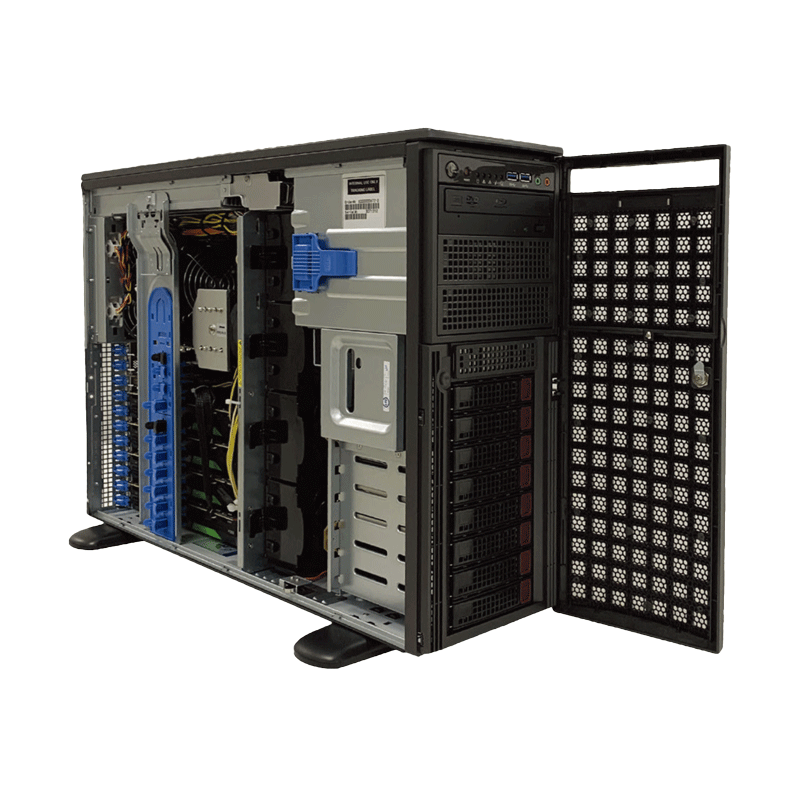

IDX 80 採用 Pascal 架構 GPU，搭載 企業級 Intel Xeon 伺服器平台，並提供與 IDX 8000 相同的硬體視訊同步技術；與競品需要 4 英尺高機架和 3-4 台獨立電腦才能驅動 3 通道顯示 的方案相比，IDX 80 內建於 4U 高機箱，可安裝於 標準 19 吋機架，或作為 桌面配置 獨立運行。

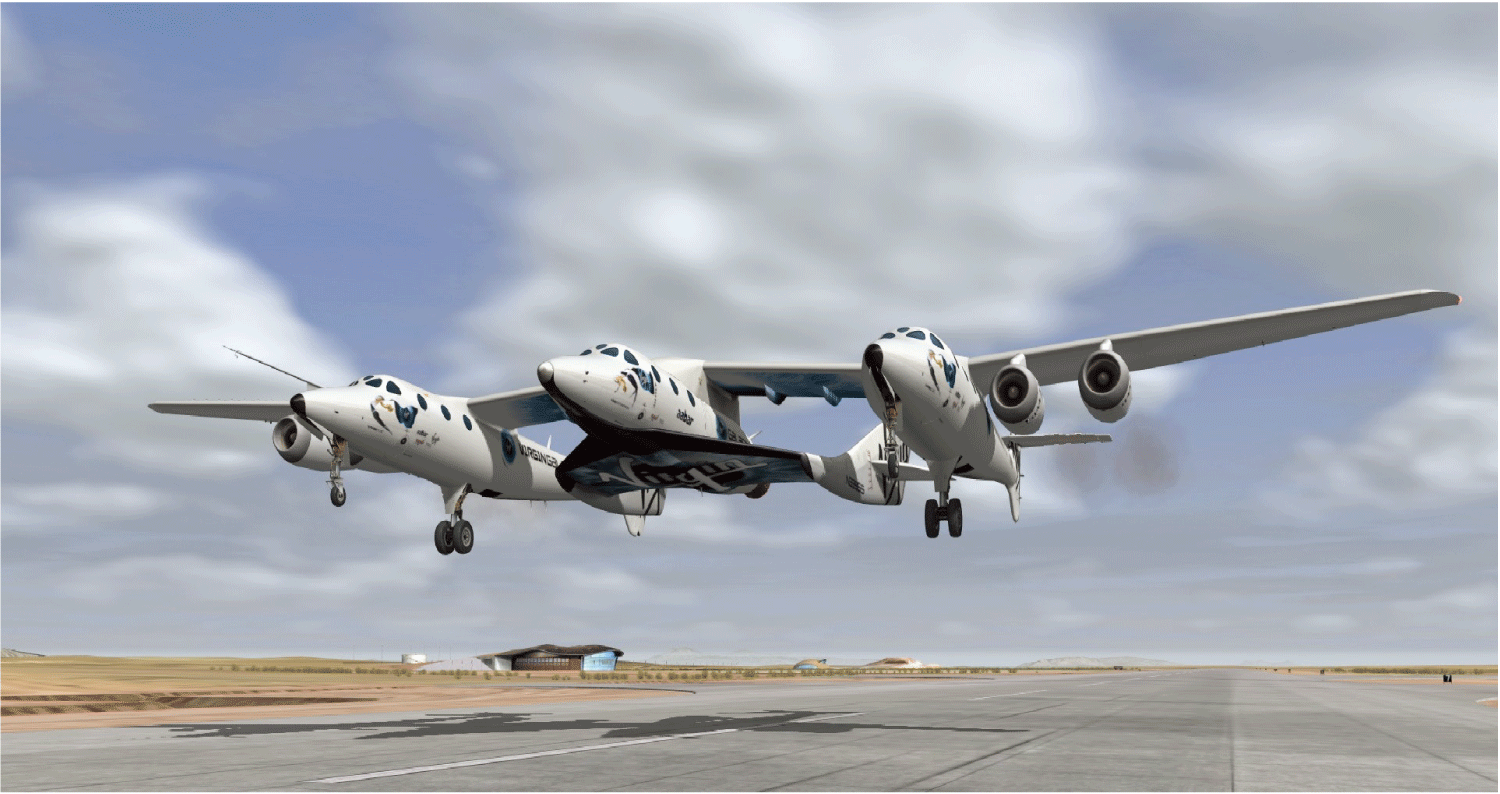

Independence IDX 80 影像產生器 - 高效能 Level D 飛行模擬系統，搭載企業級 Xeon 處理器與 Pascal 架構 GPU，提供卓越視覺渲染與同步技術。



主要特色與優勢

長期支援

3 年保固 或 10 年備品供應保障計畫。


高密度運算

採用 伺服器級主機板，搭載最新 Intel Xeon 處理器，最多支援 兩張 NVIDIA Quadro “Kepler” GPU，內建 Quadro Sync 精準視訊同步技術，提供 卓越的視覺運算密度。


開放架構

  • 支援 CIGI 3.x (通用影像產生介面, Common Image Generator Interface) 通訊協定，透過 Gigabit 乙太網路 傳輸。
  • 支援多種 業界標準資料庫格式，包括：
    • OpenFlight
    • NPSI
    • CDB (Common Database)
    • CTDB (Compact Terrain Database)


全球資料庫 (World Wide Database, WWDB)

支援 Quantum3D 全球地景資料庫 (WWDB)，包含 15 公尺解析度地理影像，可透過 CatalystSE DBGS 工具 插入 高解析度影像。

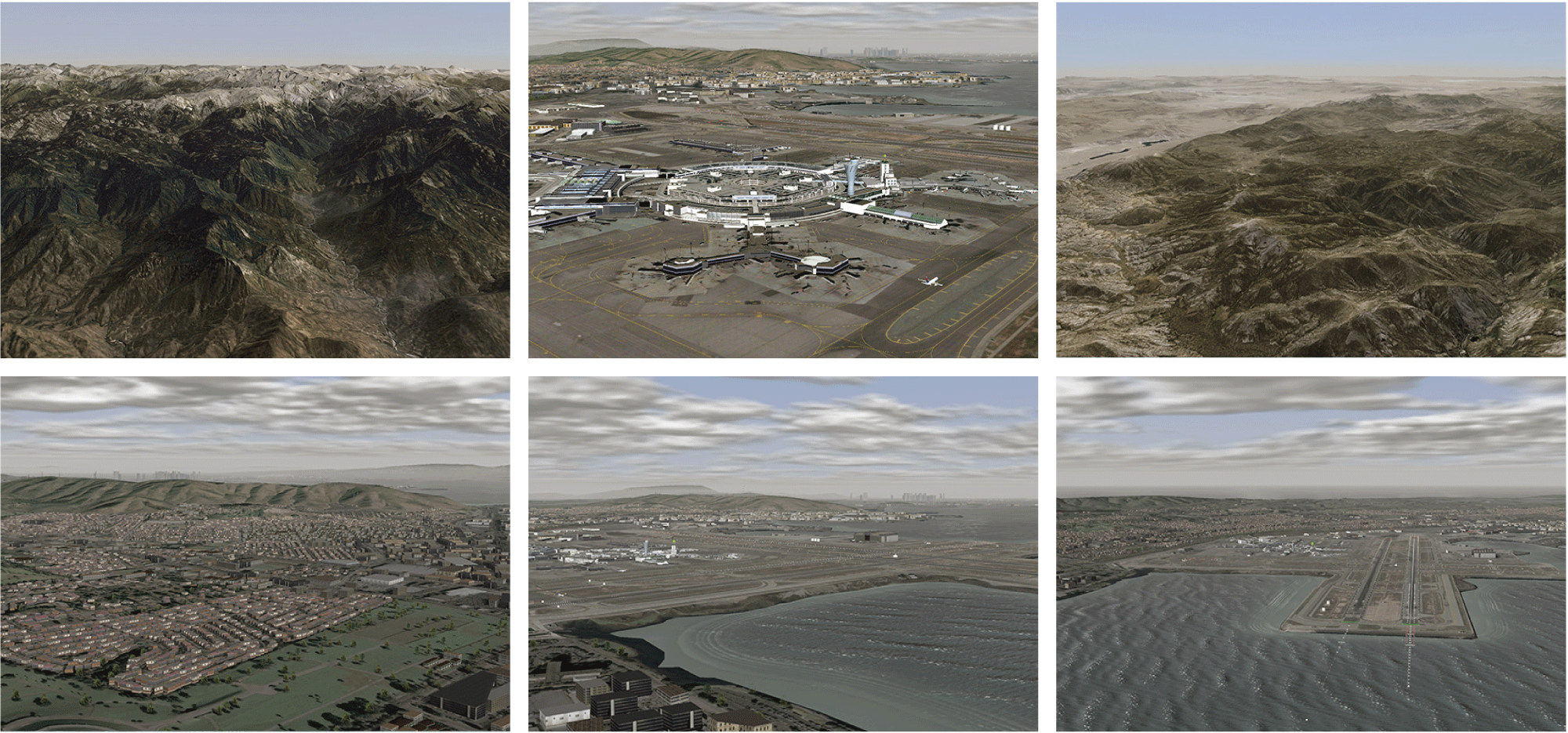

Quantum3D WWDB（全球地景資料庫）範例 - 高擬真 3D 地形渲染，支援無縫全球覆蓋與高解析度影像嵌入，適用於飛行模擬與視覺訓練應用。


高解析度顯示通道

可支援 超高解析度顯示，包括 4K x 2K 多輸入投影機，無需額外調整。


傳感器模擬

支援 QUEST2 與 viXsen，進行 基於物理的夜視鏡 (NVG, Night Vision Goggle)、紅外線 (IR, Infrared) 及日間攝影機 (EO, Electro-Optical) 模擬，適用於 主動及被動 NVG 模擬應用。




IDX 80 Level D 影像產生器套件 (IDX 80 Bundle)



Independence IDX 80 亦可用於 商用航空 Level D 訓練系統，完整套件包含：

  • Independence IDX 80 影像產生器
  • 作業系統：Microsoft Windows 10 Pro
  • 機殼：桌機塔式 (Desktop Tower) 或 4U 機架式 (4U Rack-mountable)
  • 尺寸：7.0” W x 26.5” D (170x762x673mm)
  • 處理器：雙 Intel Xeon E5 系列 6 核心 CPU
  • 圖形處理器 (GPU)：
    • 4 張 NVIDIA Quadro P4000 GPU
    • 亦可選擇 P5000 或 P6000 以符合其他 IDX 80 配置


I/O 介面

  • 2 個 GigE LAN (主機接口 + 一般用途)
  • 2 個 USB 3.0 + 2 個 USB 2.0
  • 7.1 聲道高解析音訊 (HD Audio)
  • 每張 GPU 具備 DisplayPort 或 DVI-I 輸出



儲存系統

  • 2 顆 500GB 企業級 SSD (RAID-1, 作業系統使用)
  • 3 顆 4TB 企業級 7200 RPM 硬碟 (RAID-5, 數據存儲)
  • LSI 硬體 RAID 控制器 (內建電池備援系統)
  • 藍光光碟機 (Blu-ray Optical R/W drive)



電源供應 (Power Supply)

  • 120-240V 單相電輸入，最大 10A
  • 2000W 輸出，具雙冗餘電源供應器



國際認證 (Certifications)

  • UL、CSA、CE 認證


內建 MANTIS 模組 (Modules Included in Bundle)

IDX 80 影像產生器內建 MANTIS 視覺模擬軟體，支援多通道渲染與 FAA Level D 飛行模擬訓練，並搭載以下高階視覺模組：


高階天氣模組 (Advanced Weather Module)

  • 3D 體積雲層 (Volumetric Cloud Layer)
  • 可自訂區域性天氣模式
  • 多達 5 個雷暴雲層，含降雨、強風、閃電效果
  • 分層霧氣與霧度變化
  • 雲影渲染與城市燈光反射


跑道特效模組 (RunwayFX Module)


模擬跑道環境變化，包括濕地、積水、冰雪、沙塵

  • 風沙與風雪特效
  • 跑道燈光反射效果
  • HAT/HOT/LOS（高度/溫度/視線）回饋機制


全球機場模組 (Global Airports Module)

  • 可動態插入 全球 27,000+ 機場資料，提升模擬真實度



高階海洋模組 (Advanced Ocean Module)

  • 高擬真海洋渲染，包括日/月倒影、3D 海浪、岸線效果
  • 地形與模型反射特效
  • 支援內陸水域反射著色技術


影像陰影模組 (Shadow Module)

  • 產生即時陰影，支援 全場景陰影渲染



連續模型縮放模組 (Continuous Model Scaling, CMS Module)

  • 根據距離自動調整飛機與模型比例，確保視覺精準度
  • 改善遠距離飛機視覺大小誤差（如降落時遠方機型大小校正）


多線程任務處理模組 (Multithread Mission Functions Processing, MFP Module)

  • 利用 CPU 多核心處理任務，提升視線查詢、地形高度計算、碰撞檢測效率
  • 無需額外 MANTIS 處理通道 (PC node)，降低硬體需求



MANTIS 影像產生器軟體

  • 64 位元架構，原生支援多通道渲染
  • 支援 CIGI 3.x 通訊協定 (Common Image Generator Interface)
  • 適用於 FAA Level D 認證飛行模擬系統
  • 最高支援 5 個視覺通道 (5 Channel System)


GeoScapeSE 全球地景資料庫 (WWDB, Worldwide Database)

  • 提供 全球無縫地形資料，含 美國地區 10m 解析度，全球其他地區 15m 解析度
  • 採用 DTED Level 1 地形標準（Digital Terrain Elevation Data）
  • 可插入高解析度影像、文化建築資料、機場建模
  • 內建 FAA Level D 高解析度機場資料

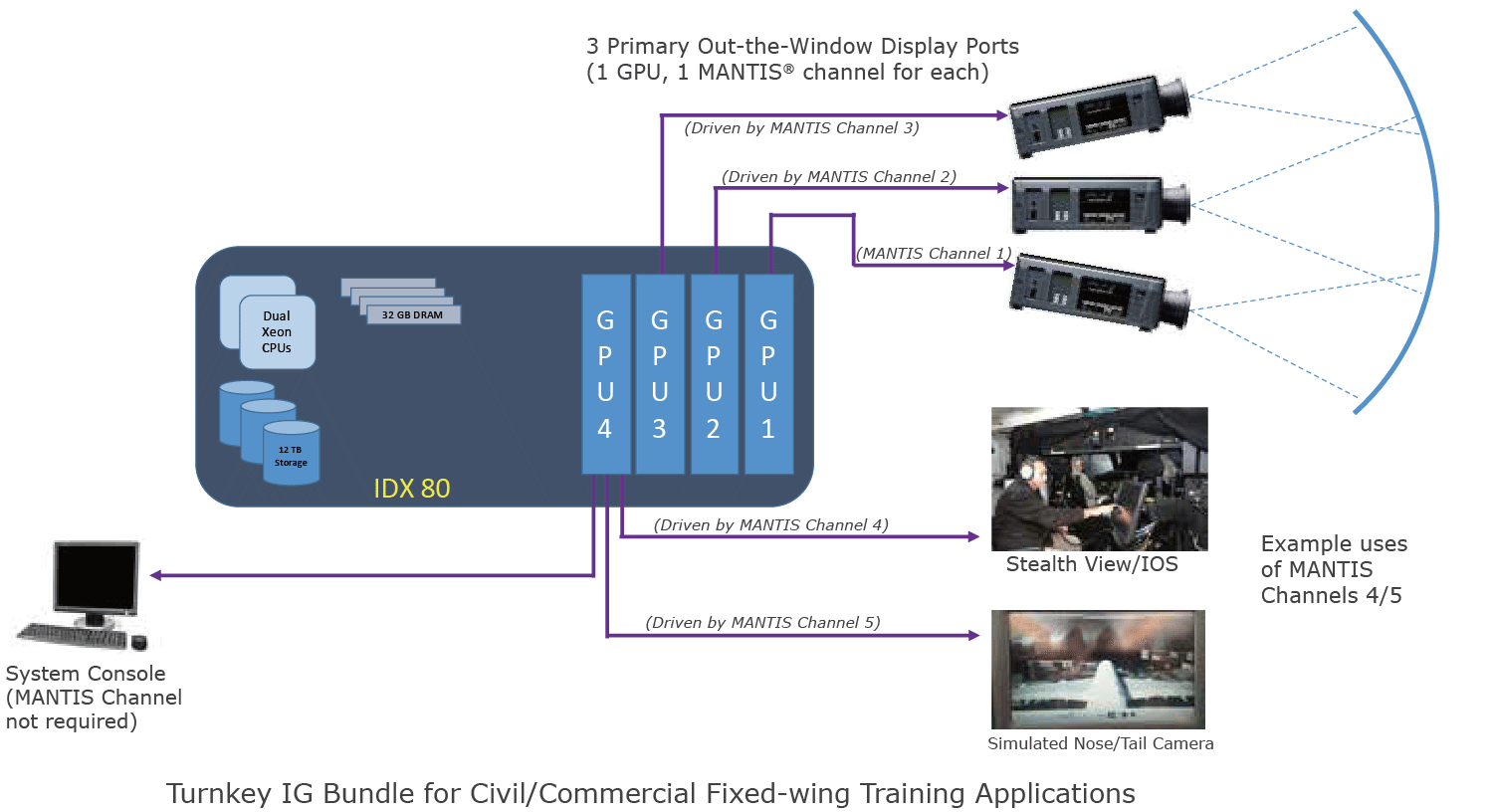

圖中展示 Independence IDX 80 影像產生器的系統架構，搭載雙 Xeon 處理器與 4 張 GPU，支援 MANTIS 影像產生系統，可驅動 最多 8 個顯示通道；IDX 80 透過高解析度投影機提供沉浸式飛行視覺，並支援駕駛艙內顯示器與模擬降落視覺相機，適用於民用與商業固定翼飛行訓練。其 高效能 GPU 與多通道同步技術，確保飛行模擬畫面穩定流暢，滿足 Level D 訓練需求。




IDX 80 影像產生器結合 MANTIS 影像處理技術 與 GeoScapeSE 全球地景資料庫，提供 高擬真、多通道、高效能的飛行模擬解決方案，滿足 航空、軍事、汽車與海事訓練需求。
