iAMP300600047-R 功率放大器 (50 W, 300~6000 MHz)

iAMP300600047-R 功率放大器 (50 W, 300~6000 MHz)

iAMP300600047 系列整合 CW 與向量訊號產生、ALC 穩定功率控制、回波與插入損耗量測、熱管理與遠端監控,適用天線測試、EMC 量測、無線與車用應用。

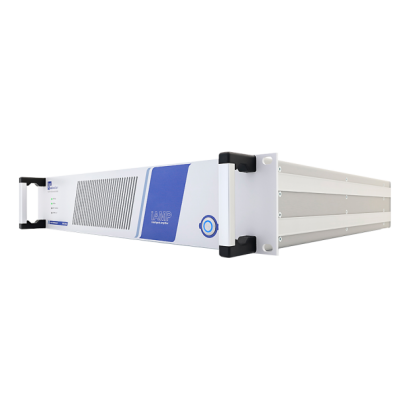

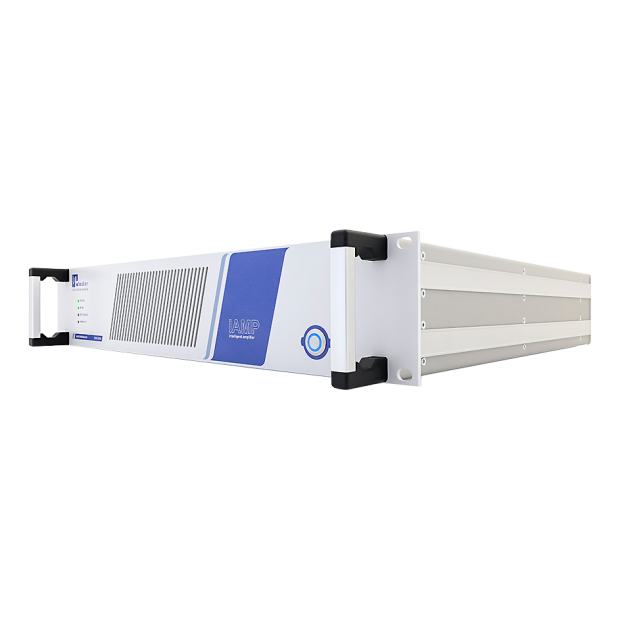

  • iAMP300600047-R-Left-1X1.png

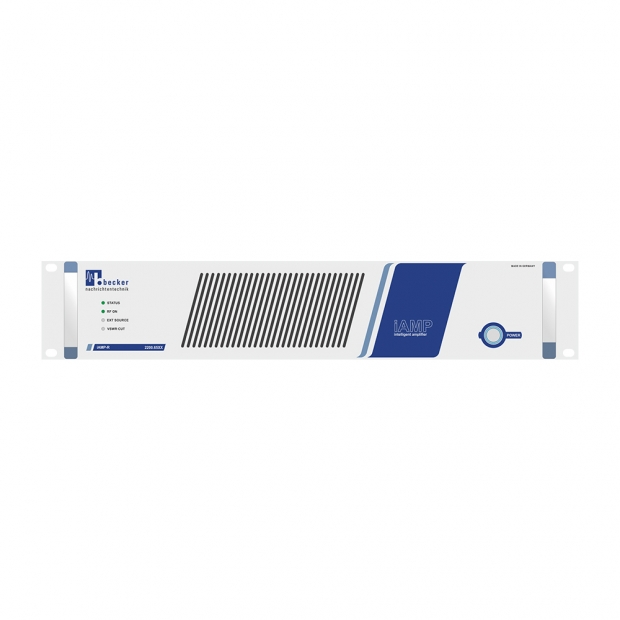

  • iAMP300600047-R-Front.jpg

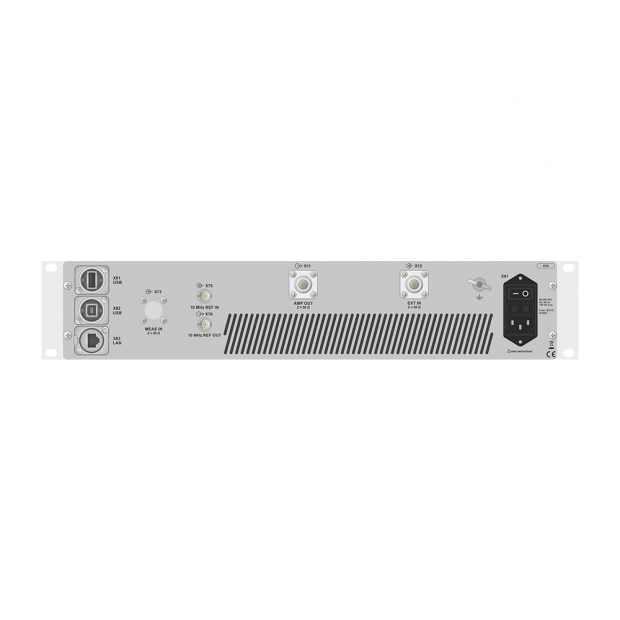

  • iAMP300600047-R-Rare.jpg
詳細介紹

iAMP300600047-R
高功率純量 / 向量放大器與訊號產生器

寬頻功率放大 × 向量訊號產生 × VSWR 精密量測



iAMP300600047-R 為一款小型化固態功率放大器,整合內建連續波(CW)射頻訊號源,並可選配脈衝調變器,亦支援透過 RF 輸入放大外部產生之 RF 訊號,適用於涵蓋極寬頻段的應用場景;此放大器提供固定增益模式與自動電平控制(ALC)模式供使用者選擇,在 ALC 模式下,iAMP300600047-R 可直接且準確輸出所需功率,長時間運作亦幾乎無功率漂移


產品特點

  • 19 吋 2U 小型化機箱設計
  • 高可靠性堅固機構
  • 內建 CW 訊號源
  • 可選配脈衝調變器
  • 可選配向量訊號產生器(Vector Signal Generator)
  • 高精度、穩定的射頻功率輸出
  • 支援 AC 主電源輸入



應用領域

  • 天線測試
  • 電磁相容(EMC)抗擾度測試
  • 研發與測試環境
  • 中功率寬頻放大應用





順向與反向功率量測

系統會持續監控輸出端的順向功率與反向功率,可讓操作人員掌握被激勵物之回波損耗(Return Loss)或電壓駐波比(VSWR),反射功率的量測同時具備放大器保護機制,當遇到過度不匹配狀況時,系統將自動關閉輸出以保護設備


堅固耐用設計

放大器本體採用高品質鋁合金機殼,可有效保護內部硬體免於機械性損壞,並可降低來自環境無線電訊號的電磁干擾(EMI),設備背部的射頻連接器採用 N 型母頭(N female)設計。

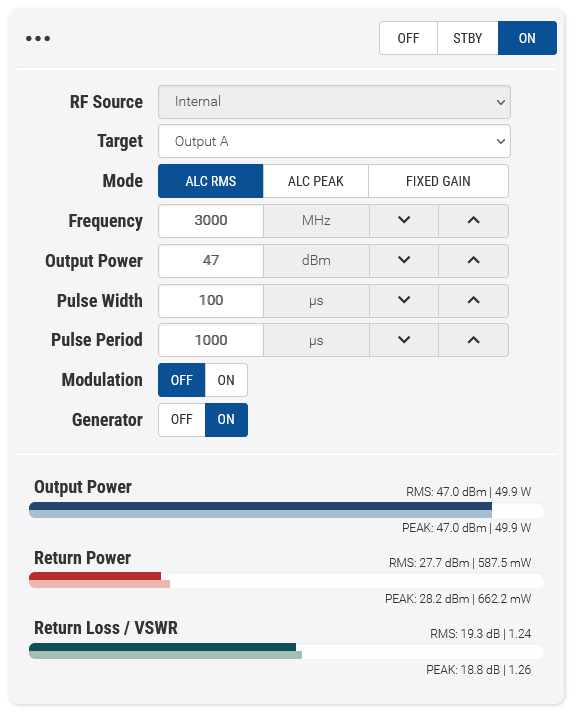

圖形化使用者介面

iAMP300600047-R 可透過 LAN 或 USB 埠進行遠端控制,使用者可透過標準網頁瀏覽器存取直覺化圖形介面,輕鬆完成設備操作與參數設定,此外亦支援以 SCPI 格式之 ASCII 指令執行遠端操控,便於整合至自動化測試流程。





健康狀態監控

iAMP300600047-R 具備內建健康狀態監控功能,可監測模組溫度與供電電流,並可透過 LAN 與 USB 埠讀取健康狀態;當設備處於關鍵狀態時,系統可透過 SNMPv2 Trap 發出錯誤訊號,同時故障狀態亦會透過狀態指示燈的顏色進行反映

內建之熱管理系統可自動將冷卻風扇所產生的雜訊降至最低,並依據放大器的狀態調整耗電量以降低主要功耗;本設備於出廠時即完成校準,並符合可追溯至國際認可標準的校準準則

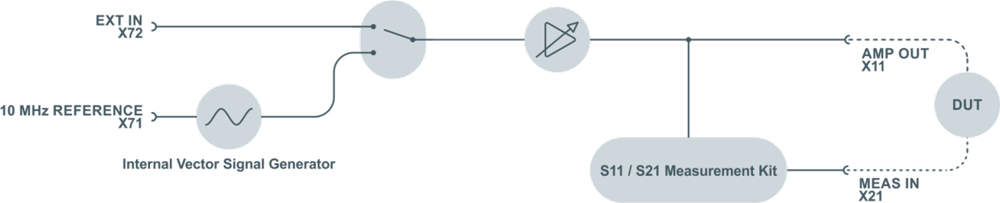

iAMP300600047-VR:支援向量訊號處理的變型機種



VAR1:向量訊號產生器

在 iAMP300600047-VR 變型機種中,裝置整合了軟體定義之基頻訊號產生器)與 I/Q 調變器,可產生高功率、多標準之向量訊號,適用於無線通訊、行動網路、車載應用與廣播等領域。


VAR2:S 參數量測模組

S 參數量測模組支援透過所連接之待測物(DUT)執行向量式回波損耗(S11)與插入損耗(S21)之量測,此功能特別適用於天線等射頻元件的特性驗證;若需進行 S21 量測,設備會額外提供一組 MEAS 埠供訊號擷取使用。

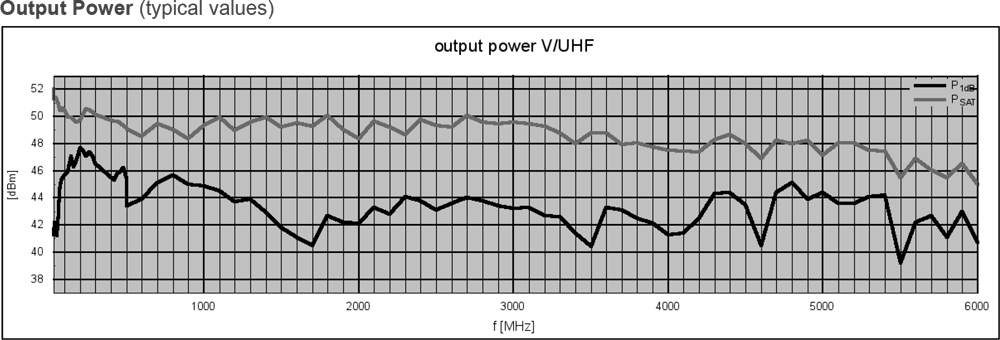

效能

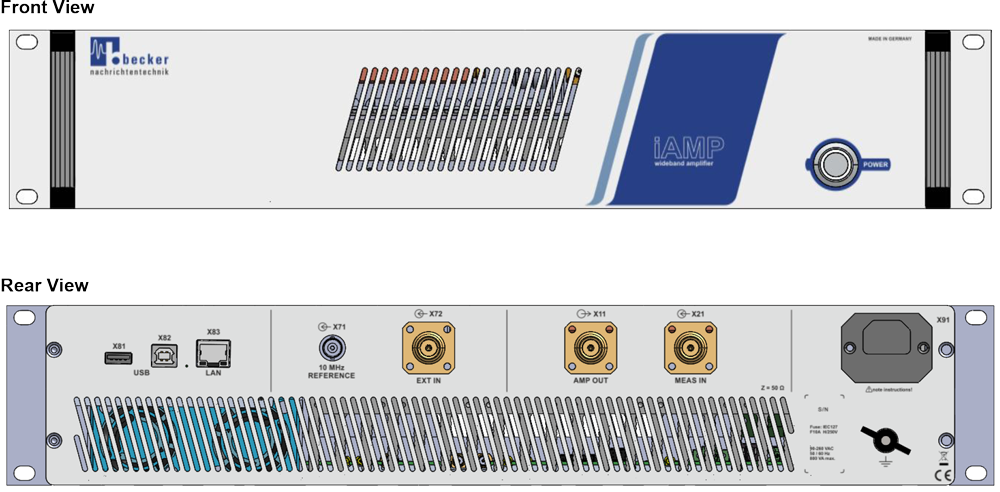

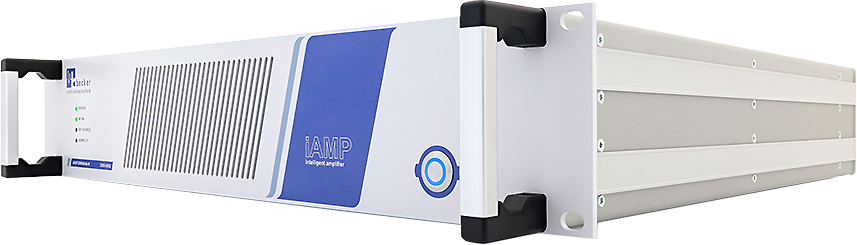

外觀

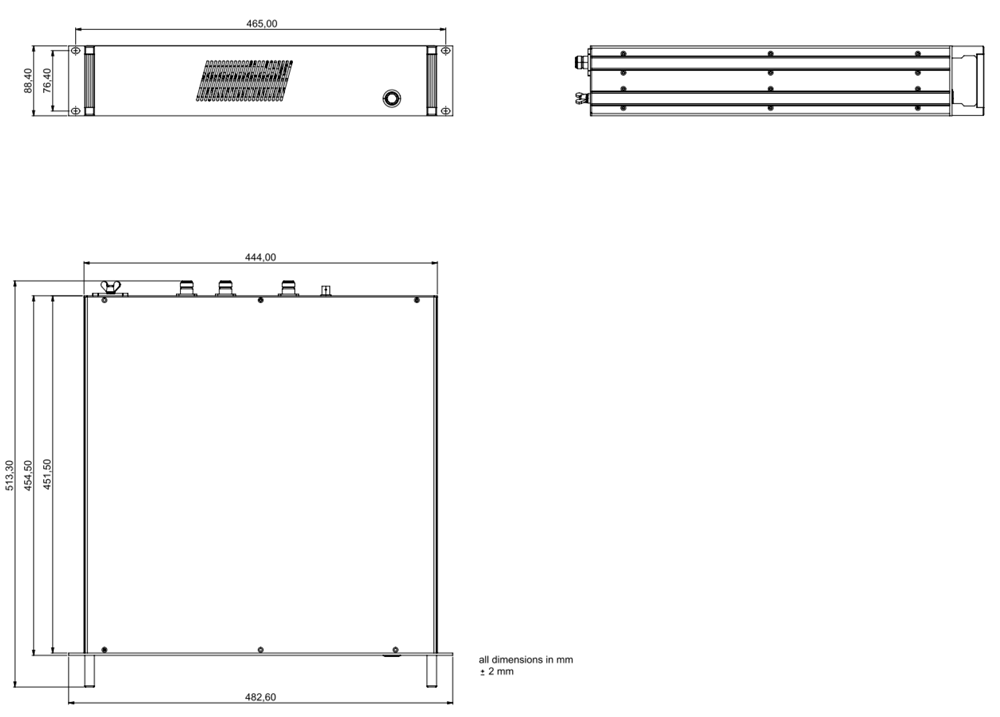

尺寸

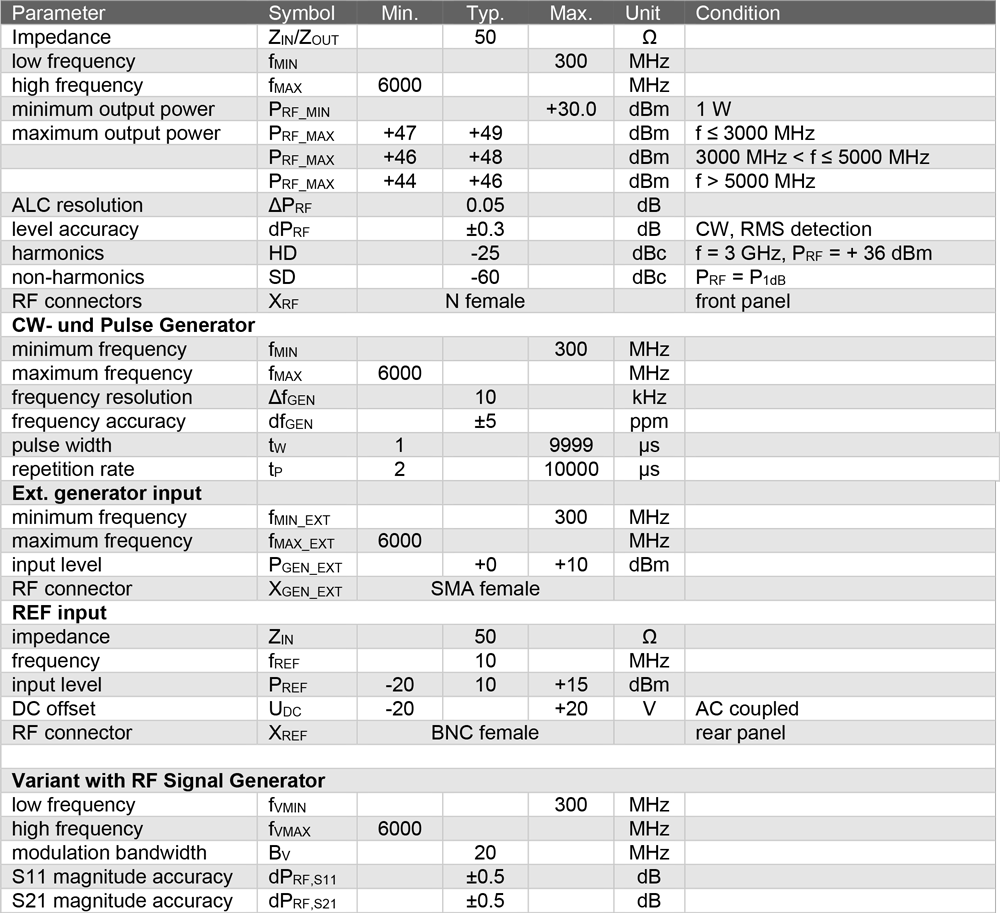

技術規格

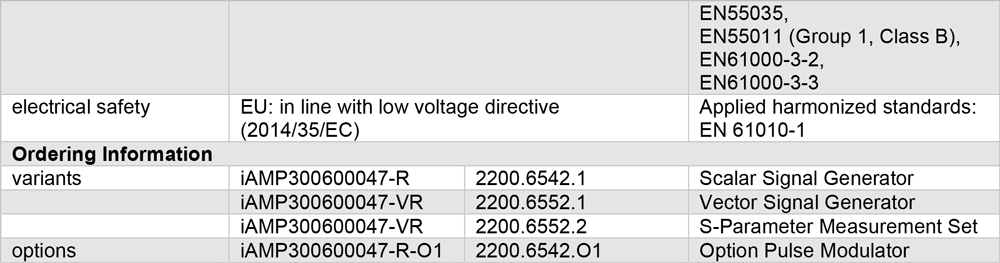

通用規格

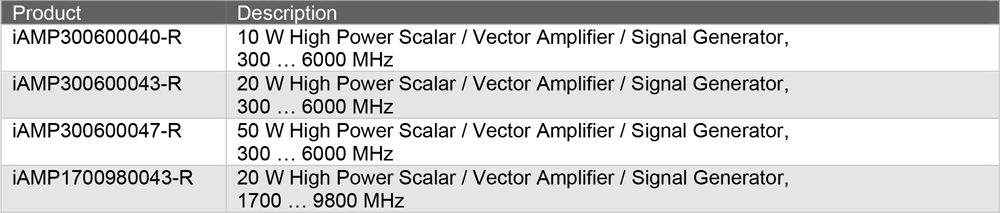

相關產品




產品型錄下載 >
