iAMP1700980043-R 功率放大器 (20W, 1700 ~ 9800 MHz)

iAMP1700980043-R 功率放大器 (20W, 1700 ~ 9800 MHz)

iAMP1700980043-R 為一體化純量/向量射頻放大器,涵蓋 1700–9800 MHz 寬頻,整合 CW、可選向量訊號產生器與 S 參數量測功能,支援 ALC、遠端控制、SCPI 指令與健康監控
  • iAMP1700980043-R-Left.jpg
  • iAMP1700980043-R-Rare.jpg
詳細介紹

iAMP1700980043-R / -VR

高功率純量 / 向量放大器與訊號產生器

高功率寬頻覆蓋 × 向量訊號整合 × 精密穩定輸出



iAMP1700980043-R 為一款小型化固態功率放大器,內建連續波(CW)射頻訊號源,並提供可選配的脈衝調變器,亦支援透過射頻輸入埠放大外部產生之射頻訊號,具備極寬頻段操作能力

使用者可選擇固定增益模式,或切換至自動電平控制模式(ALC;在 ALC 模式下,iAMP1700980043-R 可直接且準確地提供所設定之輸出功率水準,其輸出幾乎不受時間影響產生漂移,確保穩定輸出。



產品特點

  • 小型化 19 吋、2U 機架式設計
  • 堅固耐用機構,適用各類嚴苛測試環境
  • 內建 CW 連續波訊號源,可獨立產生射頻訊號
  • 可選配脈衝調變器,支援脈衝訊號應用
  • 可選配向量訊號產生器,支援複雜調變格式測試
  • 高精度、穩定輸出功率,適用關鍵量測情境
  • 支援標準 AC 市電供電,方便整合至實驗架構



適用應用領域

  • 天線測試與驗證
  • 電磁相容(EMC)抗擾度測試
  • 通訊 / 射頻研發實驗室
  • 中功率寬頻放大器應用情境



順向與反向功率量測

輸出端會持續監控順向功率與反向功率,使操作人員能即時觀察所連接待測物(DUT)的回波損耗電壓駐波比(VSWR,同時亦具備反射功率保護功能,可防止因阻抗不匹配造成的過大反射功率,當異常發生時系統將自動關閉以保護放大器


堅固耐用設計

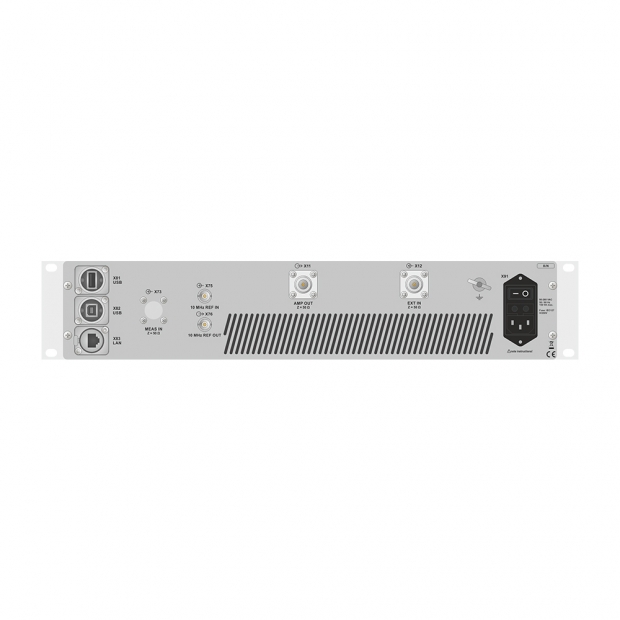

本放大器裝置採用高品質鋁合金外殼,可有效防止機構性損壞,並隔絕來自外部環境射頻訊號的電磁干擾(EMI;裝置後側所配置之射頻連接器為 N 型母埠

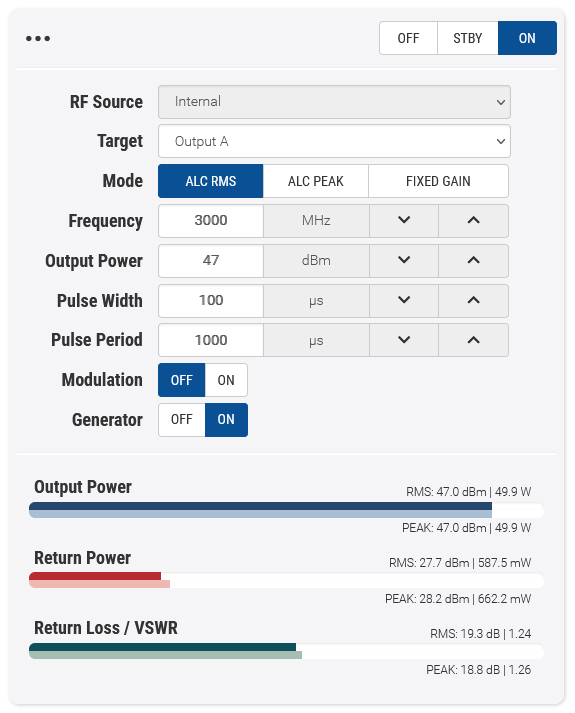

圖形化使用者介面(GUI)

iAMP1700980043-R 支援透過 LAN 或 USB 進行遠端控制,並可透過標準網路瀏覽器存取直覺式圖形化使用者介面,實現設備的快速設定與便捷操作;此外,亦支援以SCPI 架構之 ASCII 指令字串進行遠端控制,可輕鬆整合至自動化作業流程中。





健康狀態監控

iAMP1700980043-R 內建系統健康狀態監控功能,可即時監控模組溫度與供電電流狀態,透過 LAN 與 USB 遠端介面即可讀取裝置健康狀態資訊;當設備出現異常時,系統可透過 SNMPv2 trap 機制發出錯誤警告,同時錯誤狀態亦會反映在 狀態 LED 燈的顏色變化中。

整合式熱管理系統可自動調節風扇轉速,將風扇運轉雜訊降至最低,並依據放大器狀態降低主要電源消耗,有效提升系統效率與使用壽命;此設備於出廠時已完成校準,可追溯至國際認可標準


iAMP1700980043-VR:向量訊號處理版本



VAR1:向量訊號產生器

於 iAMP1700980043-VR 向量版本中,設備整合了軟體定義基頻產生器與 I/Q 調變器,可產生高功率、多標準向量訊號,適用於無線通訊、行動網路、車用雷達與廣播應用


VAR2:S 參數量測模組

S 參數量測模組提供透過連接待測物(DUT)進行向量式回波損耗(S11)插入損耗(S21)之量測能力,非常適用於天線等射頻元件的特性分析;為支援 S21 量測,設備配置有一個額外的 MEAS 量測埠

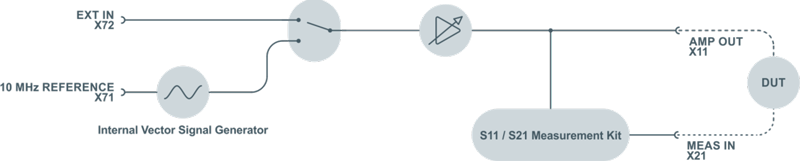

原理方塊圖

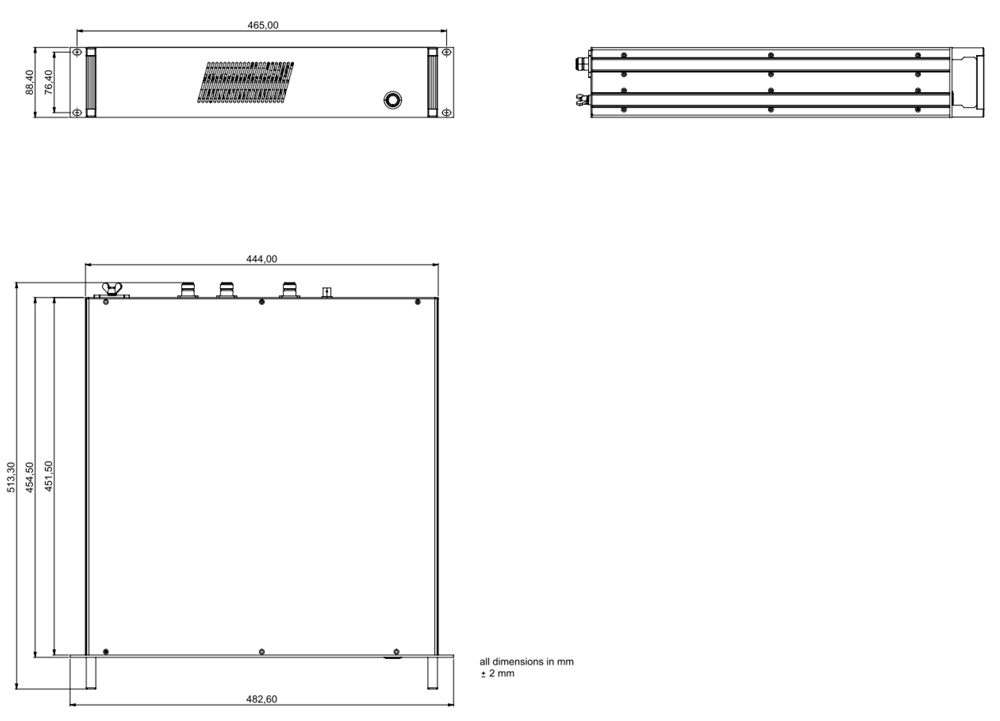

外觀與尺寸

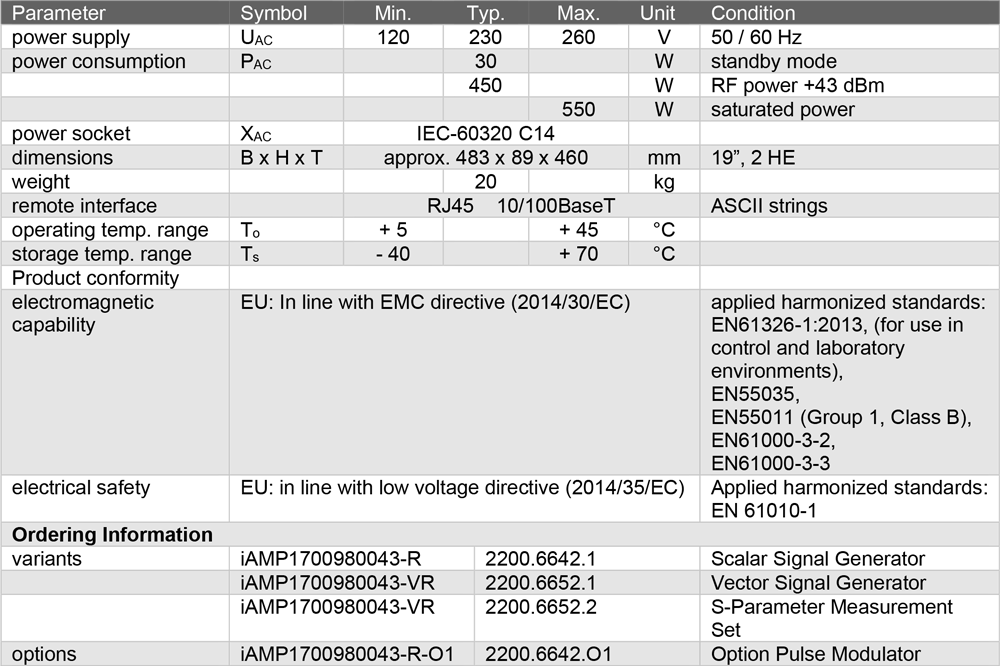

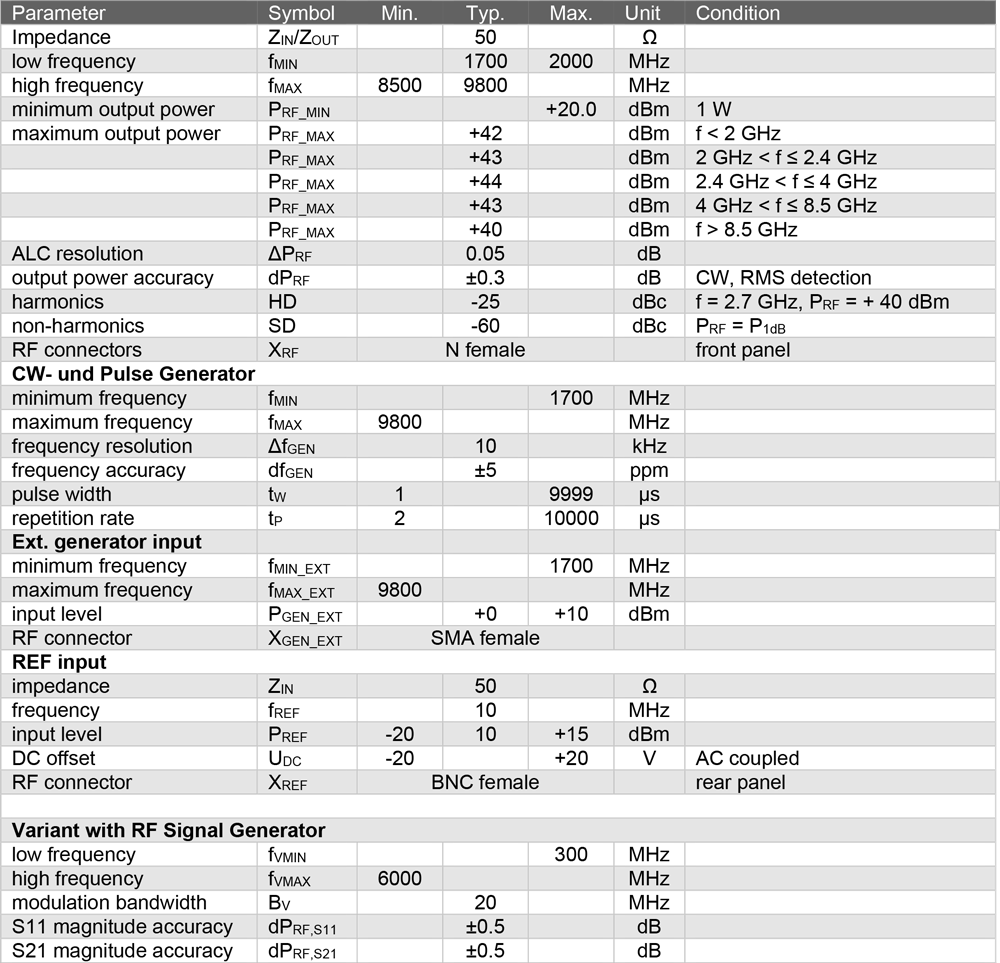

技術規格




通用規格

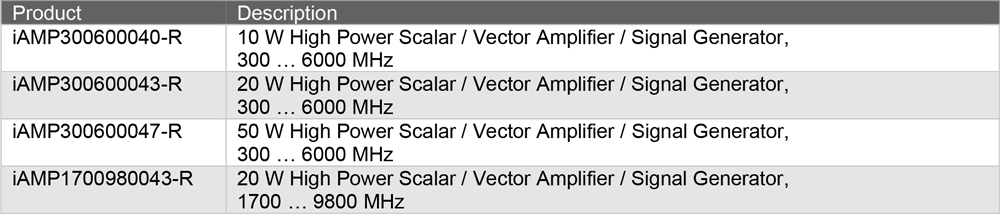

相關產品
