GNSS 導航干擾訊號建模與模擬系統
獨家 FPGA 即時訊號建模技術,精準重現 GNSS 導航干擾環境

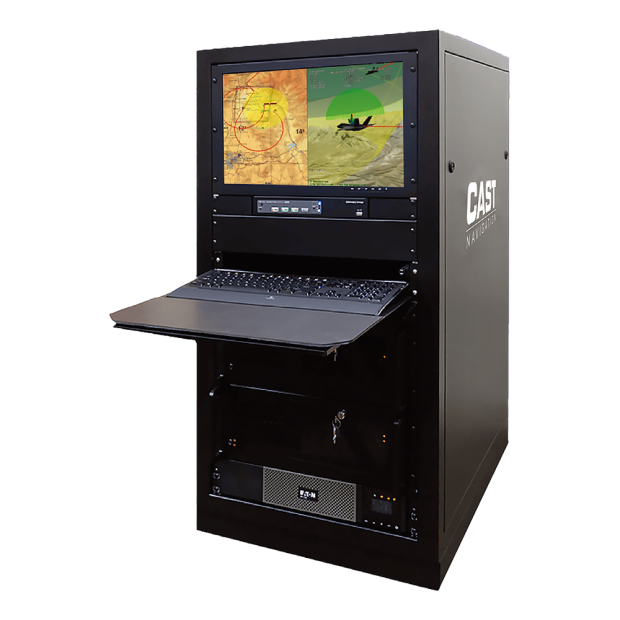

CAST 導航干擾模擬系統(CAST Navigation Jammer Simulation Systems)專為單一元件固定接收型天線(FRPA)系統,以及多元件抗干擾天線子系統(例如 CRPAs 可控接收型天線)的測試、驗證與整合提供有力的支援與協助,此系統特別適用於需要具備干擾訊號模擬能力的軍事和商業實驗室,CAST 干擾子系統可提供精確可控的訊號,用於各類型的全球導航衛星系統(GNSS)測試應用,可模擬城市或敵對環境中可能發生的干擾狀況與威脅。
CAST 干擾模擬系統可讓使用者自行定義與控制多種干擾參數,包含:輸出訊號波形類型、輸出功率大小、干擾訊號來源位置、移動速度、航向與動態變化;此外,每一個干擾訊號源皆可設定為在特定測試情境執行期間進行開啟或關閉(pop-up)。
該系統最多可支援 8 組獨立的天線輸出元件,每個輸出元件皆能獨立編程,以產生來自不同位置且具不同功率等級的干擾訊號,每一個天線元件最多可同時支援 8 種獨立控制的干擾波形,並運用 CAST 獨家的 FPGA 技術同步產生這些干擾波形,進而輸出極為純淨且具有極低交互調變雜訊(intermodulation noise)的訊號。
干擾模擬系統特色
- 可程式設定的干擾參數包含:
- 位置、速度、航向、運動軌跡
- 輸出訊號波形類型、功率等級
- 訊號功率範圍:
「提供之干擾訊號輸出功率,最高可比標準 GNSS 輸出功率高出 130 dB 以上。 - 訊號同步與控制:
使用 CAST 專有同步技術,可精確同步 GNSS 與干擾訊號,確保即使在高動態情境中,也能維持訊號精確同步。 - 多天線元件支援能力:
可支援最多 8 個獨立可程式設定之天線輸出元件,每個元件皆可產生來自不同位置及不同功率等級的干擾訊號。 - 訊號品質:
波形訊號採用 CAST 專有 FPGA 技術產生,提供純淨的波形與非常低的交互調變雜訊(Intermodulation Noise)。 - 操作模式:
可選擇即時模式(Real-Time Mode)或預先模式(Canned Mode),干擾情境可達到 100% 的重複性,確保每次測試皆具一致結果。 - 整合能力:
可完整整合至任何 CAST GNSS 系列產品內,亦可回溯加裝於已部署之 CAST 系統中。 - 相位陣列多元件天線(CRPA)支援:
每個天線元件接收到的 GNSS 與干擾訊號具有空間位移與相位一致性(Phase Coherent),能真實反映各天線元件在相位中心(Phase Center)所接收訊號的差異。
即時模式(Real-Time Mode)與預先模式(Canned Mode)操作

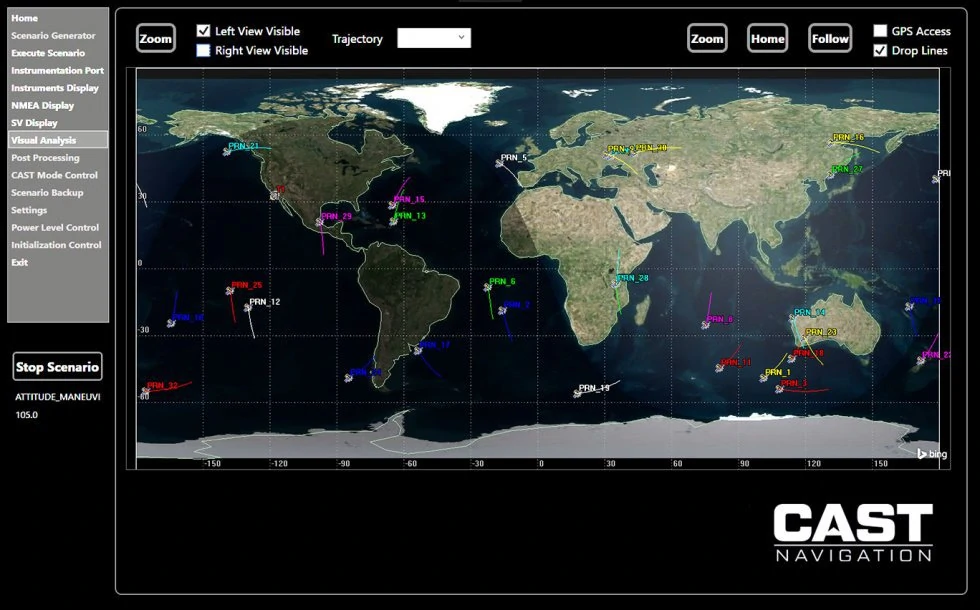

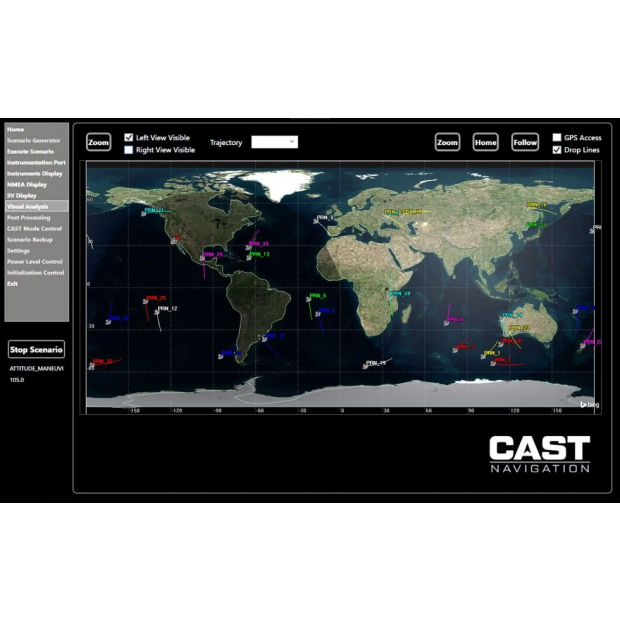

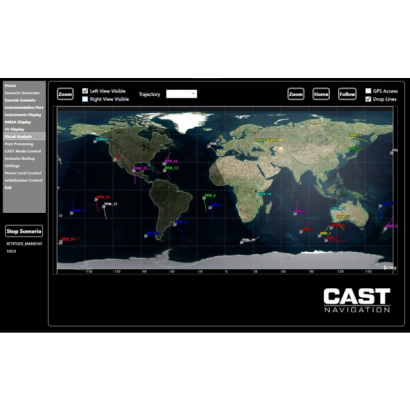

每一個 CAST 干擾模擬器(CAST Jammer)皆可設定初始速度、高度,並選擇靜態或動態運動軌跡,當系統運行時,每個天線元件在接收 GNSS 訊號的同時,也會依據相同的時間基準及傳輸節奏,同步接收到相對應的干擾訊號,透過如此精確的時間同步與訊號控制,即使受測單元處於高速移動或快速變化的動態環境中,依然能夠獲得準確且合適的訊號,確保測試的可靠性與真實性。
干擾模擬器所提供之干擾訊號功率,最高可超過標準 GNSS 輸出功率達 130 dB 以上,不論使用的是即時模式(Real-Time Mode)或預先模式(Canned Mode),CAST 所產生的寬頻雜訊(Broadband Noise)訊號皆經過最佳化設計,具備可調整輸出功率大小的高斯振幅分佈(Gaussian amplitude distribution);此外,干擾情境具備 100% 的重複性,能確保每一次的測試結果皆保持一致且精準可靠。
CAST 干擾模擬系統可完整整合至所有 CAST GNSS 系列產品內,亦可回溯加裝於已經部署的 CAST 系統之中,透過 CAST 專有的同步技術控制,干擾訊號會與 GNSS 訊號精確結合,輸出成為每個獨立天線元件所接收的複合訊號,在相位陣列型的多元件天線系統(例如:可控接收型天線 CRPA)中,每個天線元件在接收到 GNSS 訊號與干擾訊號時,因為位置不同,兩種訊號會產生些微的相位差異,但整體上會維持同步的一致性(Phase Coherent),這種方式能精準地模擬真實環境下,多個天線元件分散在不同位置時所接收到訊號的狀態與差異;CAST 系統會分別為可控接收型天線(CRPA)系統中的每一個天線元件獨立產生 GPS 與干擾訊號波形,因此當這些訊號抵達測試的導航點時,每個 CRPA 天線元件皆能接收到具有精確相位關係、且更貼近真實情境的 GPS 與干擾混合訊號。

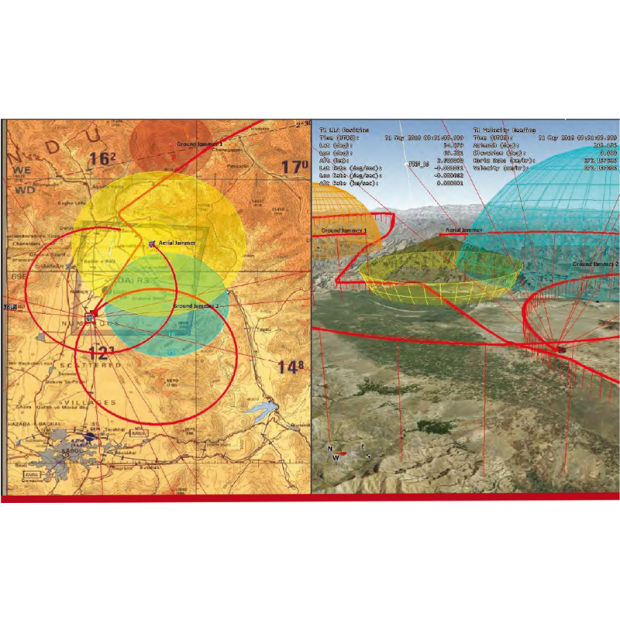

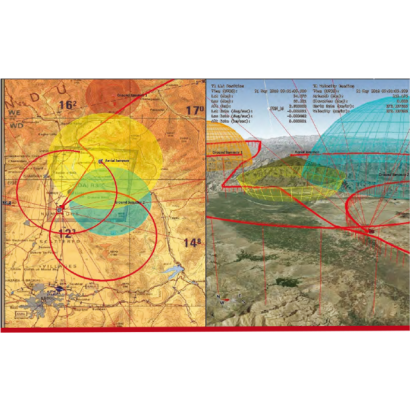

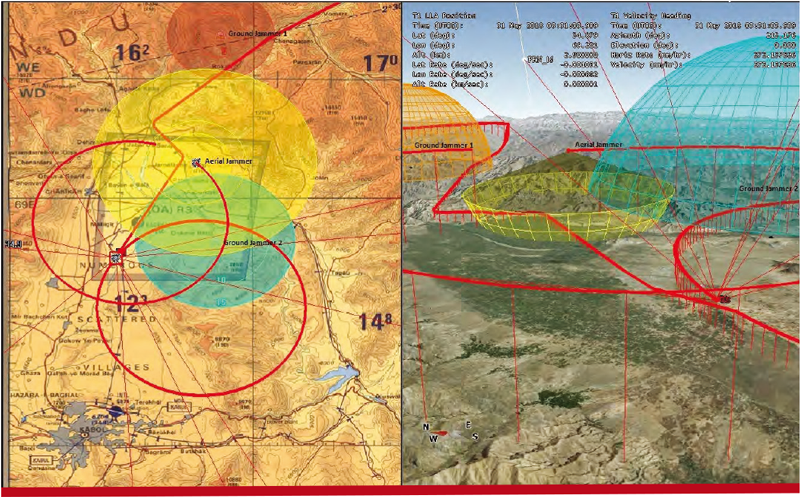

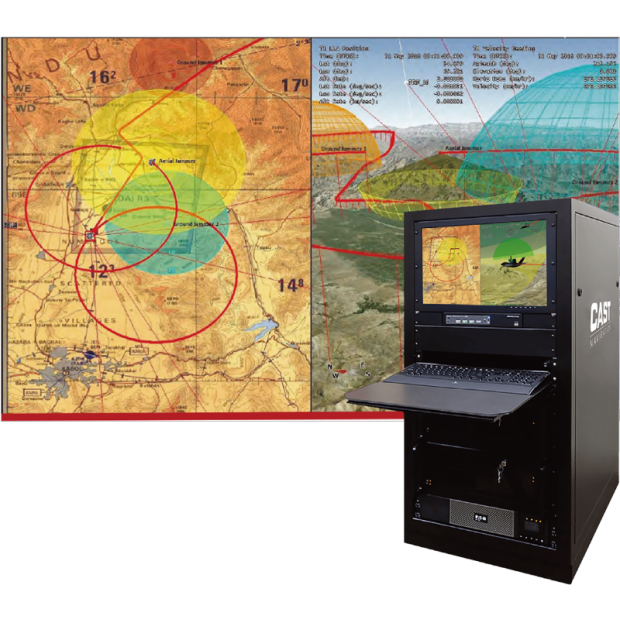

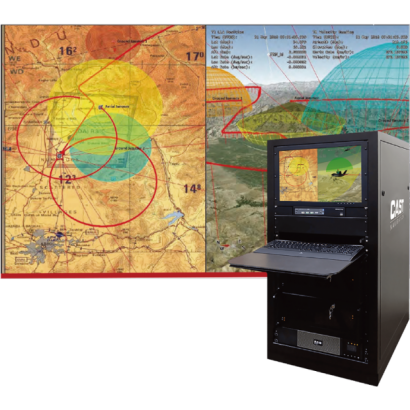

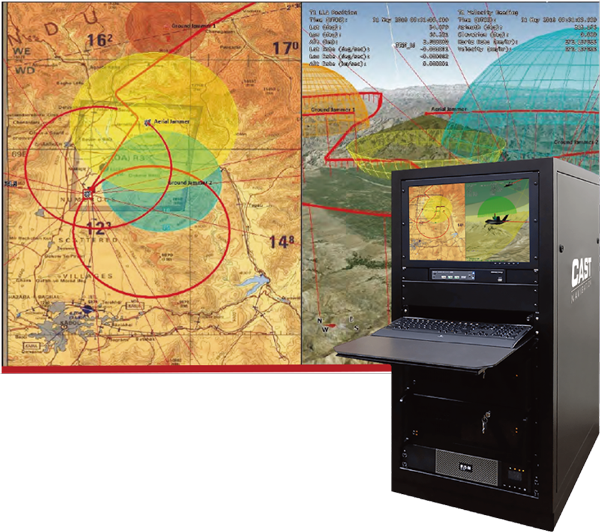

模擬範本軌跡及干擾範圍示意圖:圖中為干擾訊號模擬範例,其中以紅色曲線呈現模擬物體的運動軌跡,並搭配不同顏色的球型區域標示出干擾訊號覆蓋範圍,圖中標示出干擾源包含空中干擾器(Aerial Jammer)以及地面干擾器(Ground Jammer),透過三維空間的視角清楚呈現干擾訊號的分布範圍、高度與地形關係,提供使用者視覺化理解真實環境中干擾訊號的傳播與影響範圍。

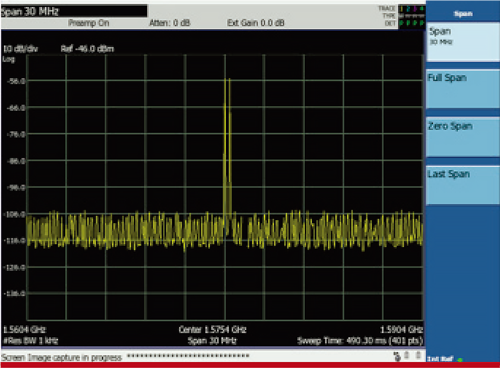

CAST 雙連續波訊號波形範例:圖中呈現 CAST 所產生之雙連續波(Dual CW)干擾訊號的頻譜波形,畫面中央可見明顯突出之主頻譜峰值,清楚展示 CAST 系統透過專有 FPGA 技術所產生的干擾訊號具有高純度、高功率輸出,並伴隨著非常低的交互調變雜訊(Intermodulation Noise),進而提供精準且高品質的訊號模擬能力。

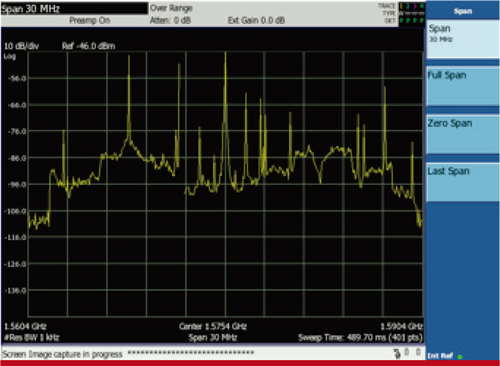

商用連續波訊號波形範例:圖中呈現一般市售商用連續波(CW)干擾訊號的頻譜波形,畫面中可清楚觀察到數個明顯的頻譜峰值分散於不同頻率位置,顯示出一般市售干擾訊號源可能存在較高程度的交互調變雜訊(Intermodulation Noise),進而造成波形純度與訊號品質不如 CAST 系統透過 FPGA 技術所產生的干擾訊號純淨且精準。

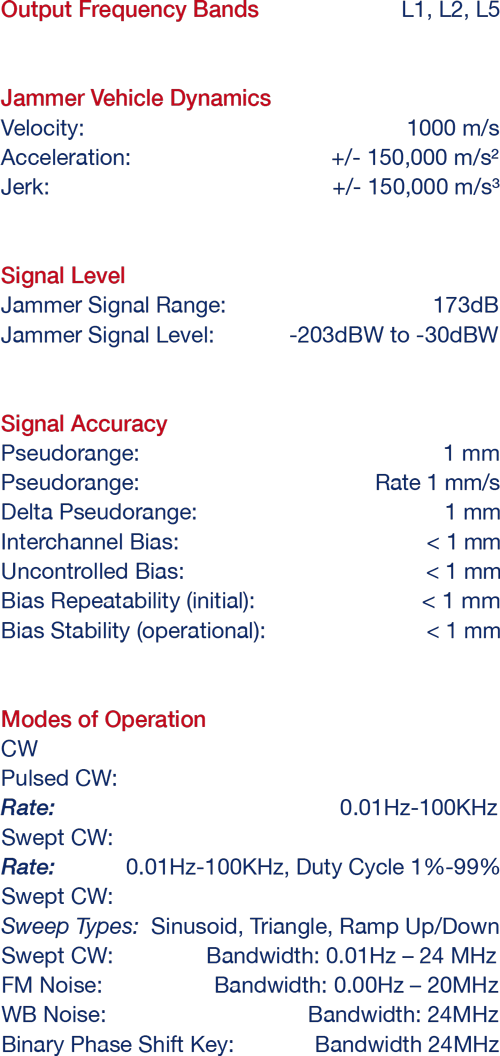

CAST 干擾模擬系統規格
