GH60 手持式訊號產生器 (6 GHz)

GH60 手持式訊號產生器 (6 GHz)

GH60 GeneHawk 手持式訊號產生器具備6GHz頻率範圍、支援AM/FM/PM與多種數位調變、5GNR與NB-IoT訊號模擬、支援教學與量測應用。
  • 647a9c4e393afebb09dd1653_GH60-1x1.png
  • GH60-1x1.png
詳細介紹

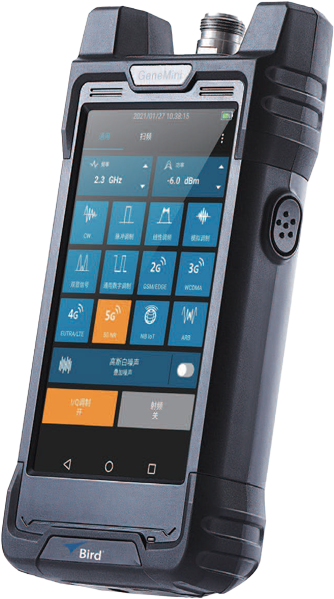

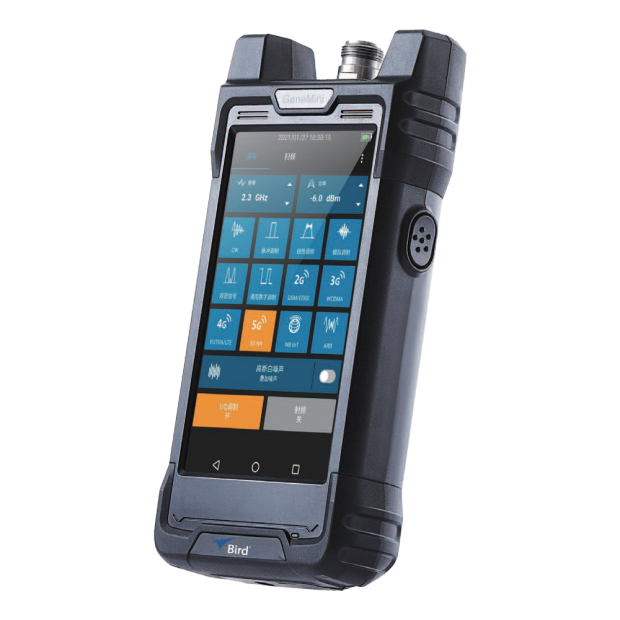

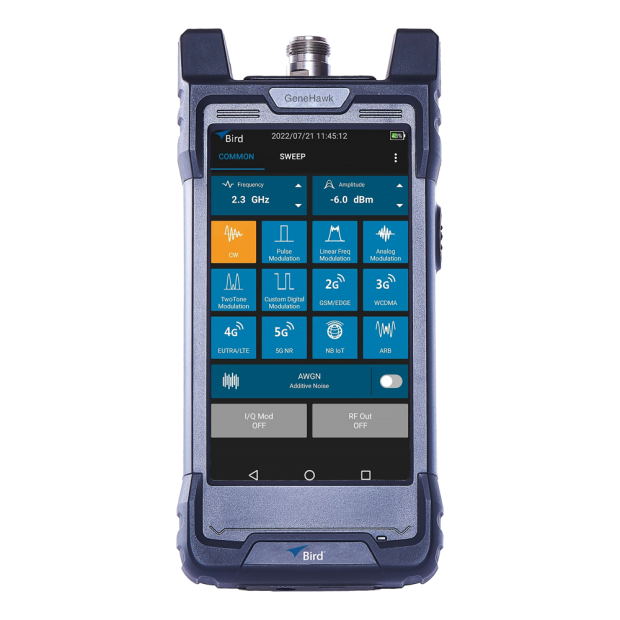

GH60 GeneHawk 手持式訊號產生器

6GHz 全頻段訊號產生,微型化設計支援即時現場量測



GeneHawk 手持式訊號產生器(GH60)具備極高的可攜性,非常適用於現場測試,並便於外出攜帶,其擁有優異的射頻(RF)效能,支援多種通用數位調變格式涵蓋標準行動通訊格式,具備高動態範圍,使其成為多樣化應用情境中的理想工具;憑藉高達6 GHz的頻率範圍、小型化設計、直覺式使用者介面與高精度訊號產生能力,GH60 為需要同時兼具行動力與效能的專業人士提供可靠且靈活的解決方案。




創新特點

  • 高度可攜與長效電池壽命
    儘管具備小型化外型,GeneHawk 並未在電池性能上妥協,讓使用者能輕鬆攜帶,並長時間使用。
  • 支援擴充與二次開發
    以 Android 為基礎,GeneHawk 允許使用者根據需求安裝其他應用程式,成為一個開放式平台,支援二次開發。
  • 豐富的通用數位調變功能
    數位調變是現代通訊中重要的訊號調變方式,具備更佳的抗干擾能力與安全性,支援輸出多種數位調變訊號。



主要規格

  • 頻率範圍
    10 MHz 至 6 GHz(可升級至 300 kHz 至 6 GHz)
  • 類比調變(Analog modulation
    AM | FM | PM
  • 功率範圍(Power Range
    -130 dBm 至 +15 dBm
  • 調變頻寬(Modulation bandwidth
    20 MHz(可升級至 100 MHz)
  • 支援通訊標準訊號類型
    GSM | EDGE | TD-SCDMA | WCDMA | TDD-LTE | FDD-LTE | NB-IoT | LoRa | 5GNR
  • 數位調變類型(Digital modulation type
    BPSK | QPSK | OQPSK | 8PSK | 16QAM | 32QAM | 64QAM | 128QAM | 256QAM | MSK | FSK
  • 調變支援
    脈衝調變(Pulse Modulation)
  • 高度可攜性(High portability
    小型尺寸(197×93×61 mm),重量僅 0.9 公斤

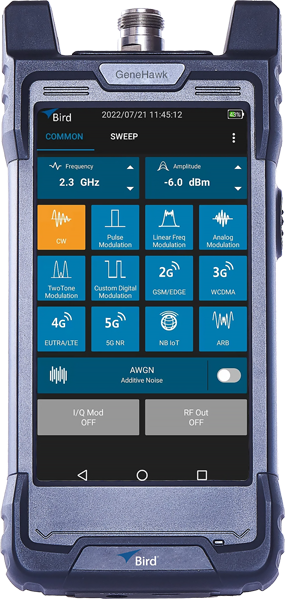

控制介面

主要功能

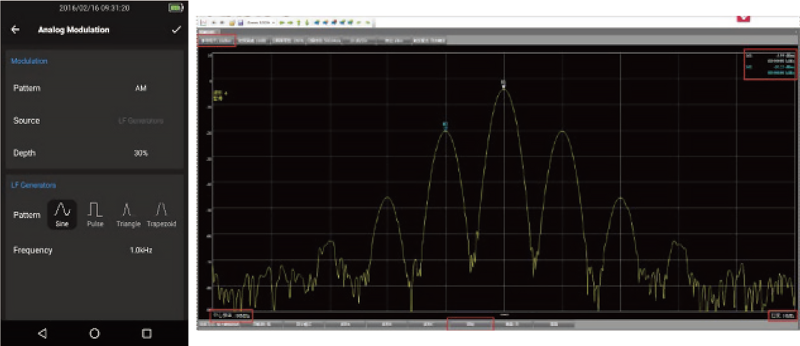

類比調變(Analog Modulation)

類比調變是對一個週期性或非週期性訊號的特性進行變化,以傳遞資訊,GeneHawk 可產生多種類比訊號,例如 AM、FM、PM。

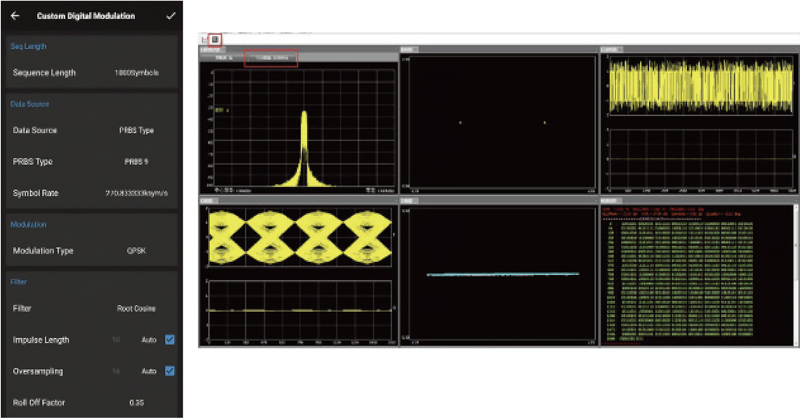

通用數位調變(General Digital Modulation)

數位調變是現代通訊中的重要訊號調變方式。其具備更佳的抗干擾能力與安全性,GeneHawk 可輸出多種數位調變訊號。

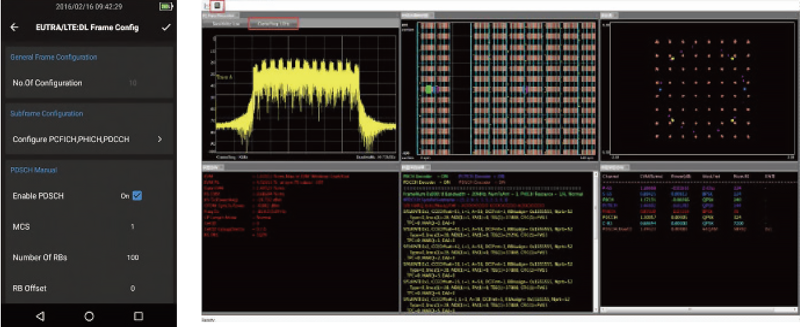

標準通訊模式輸出(Standard Communication Mode Output)

GeneHawk 支援依據主流無線通訊標準產生訊號調變,不僅涵蓋 2G / 3G / 4G 行動通訊標準,亦支援如 LoRa 及 NB-IoT 等物聯網(IoT)訊號標準,並計劃釋出 Wi-Fi 與藍牙(Bluetooth)訊號調變功能。


5GNR 調變(5GNR Modulation)

支援快速配置以產生 5GNR 調變訊號。




AWGN 功能

支援控制於輸出訊號中加入 AWGN(加性白高斯雜訊,Additive White Gaussian Noise)。


掃頻模式(Sweep Mode)

透過 GeneHawk 提供的此功能,工程師可配置起始與終止頻率、頻率步進、掃頻功率及掃描速度等參數。


脈衝調變(Pulse Modulation)

GeneHawk 支援脈衝調變,脈衝週期與脈衝寬度皆可配置。




ARB 功能

ARB(任意波形)功能允許使用者傳輸自訂的基頻資料,支援 .txt 與 .mat 格式的 IQ 資料,使用者需依據 IQ 資料檔案設定資料長度與訊號取樣率。

應用

實驗室射頻測試

GeneHawk 亦支援對放大器、混頻器、接收器等元件進行交互調變失真(Intermodulation Distortion)測試,當與頻譜分析儀(BA100)搭配使用時,GeneHawk 能完成上述元件的寬頻頻率響應效能測試。


製造應用測試

GeneHawk 可模擬 GSM、WCDMA、TDD-LTE、FDD-LTE、NB-IoT、LoRa 與 5G NR 標準基地台訊號,以配合使用者設備(UE)的生產與校準,結合訊號分析模組時,亦可提供基地台一致性與功能測試。


教學應用測試

當與訊號分析儀搭配使用時,GeneHawk 可提供射頻微波裝置的測試示範,減少專業教學課程的複雜度,GeneHawk 亦具備產生所有標準上行、下行及任意晶片率之數位調變訊號的能力,以滿足專業教育課程之實作需求。

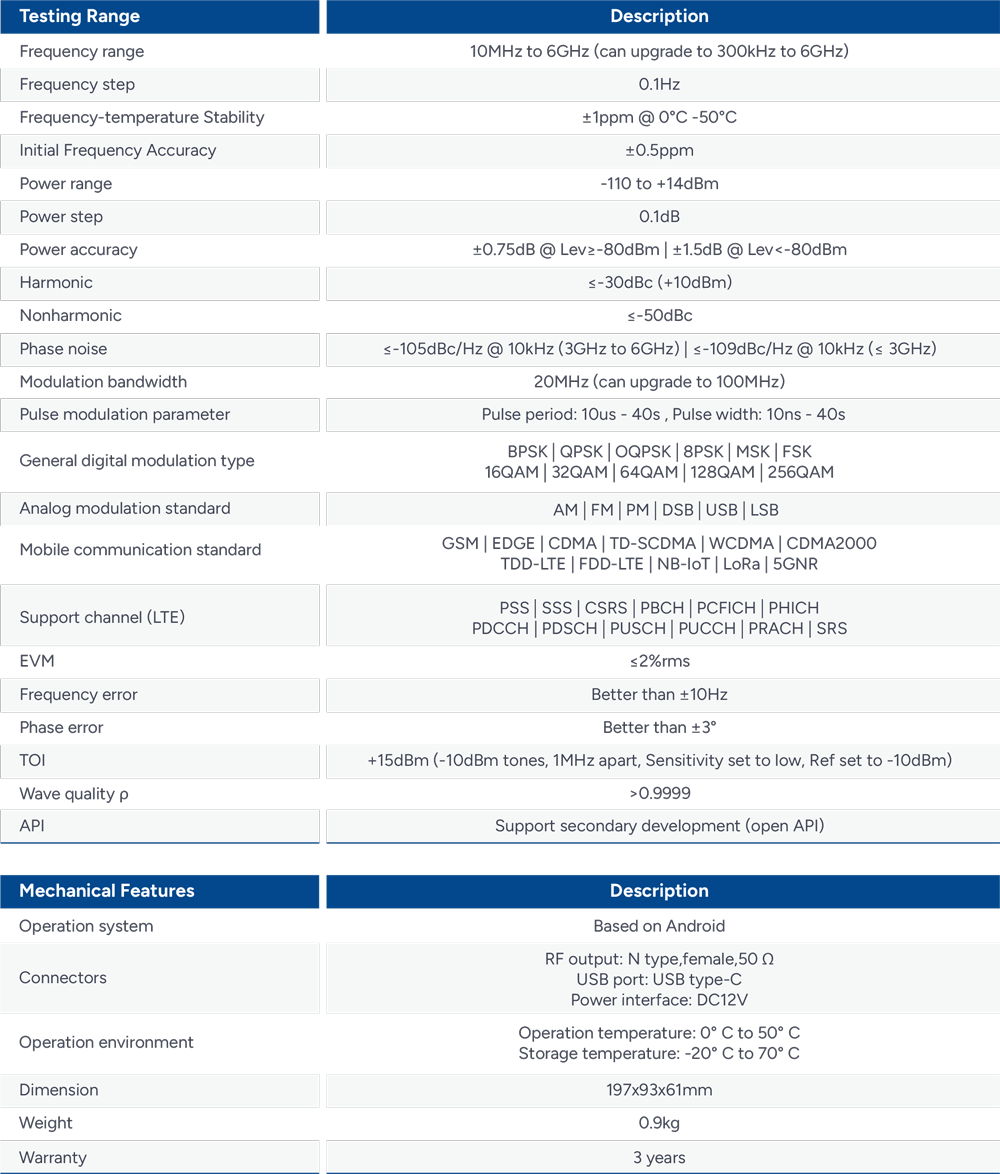

產品規格

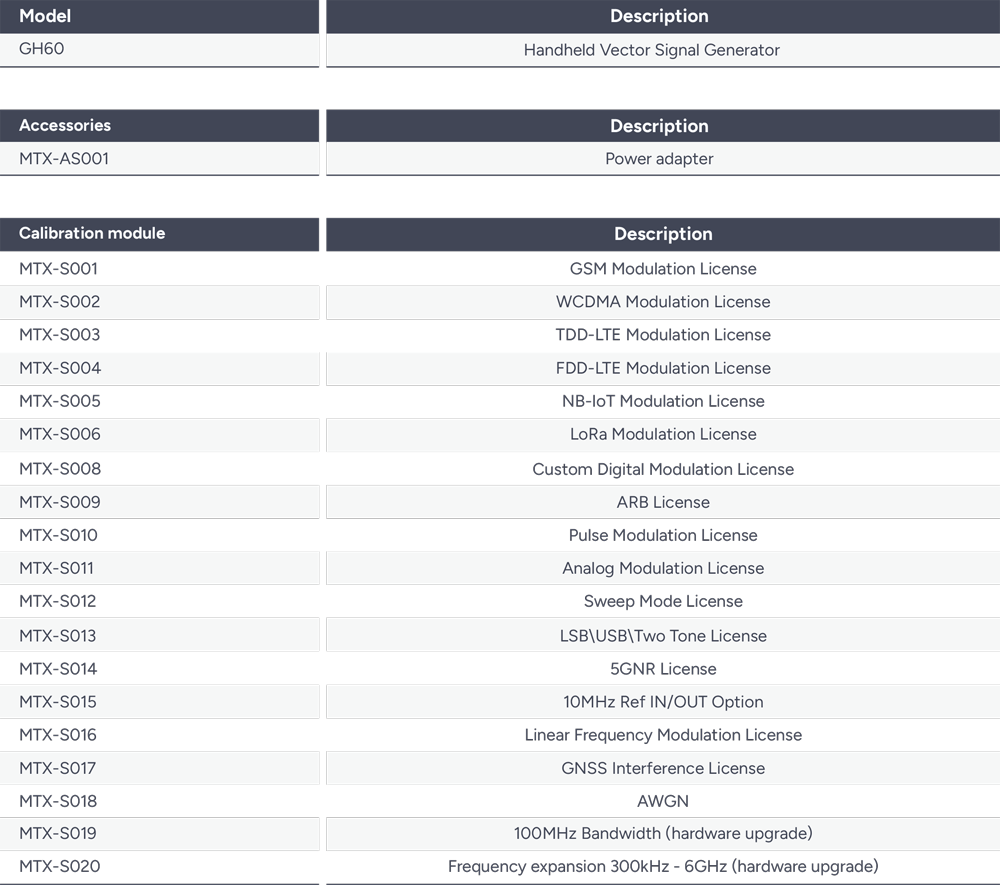

訂購資訊




下載

GH60 GeneHawk Handheld Signal Generator Brochure Download >
