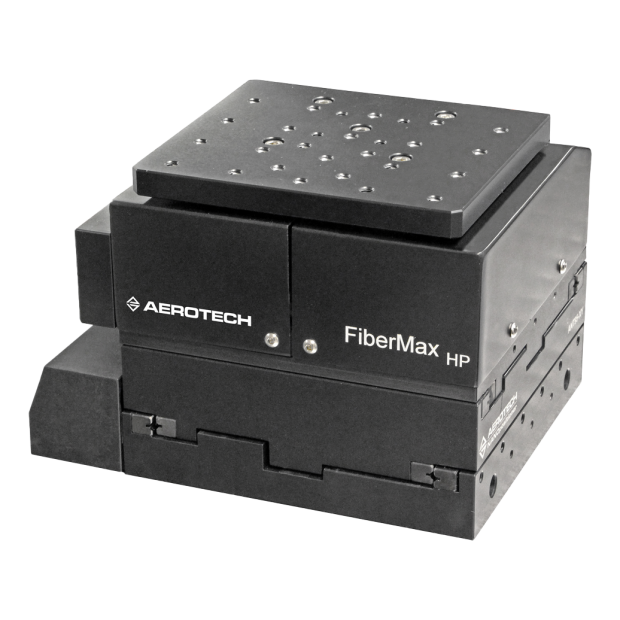

FiberMaxHP 多軸光子對準系統

精準對位，極速效能：FiberMaxHP 開啟光子對準新紀元

FiberMaxHP 是 Aerotech 最新一代多軸光子對準系統，專為高通量 24/7 生產設計，採用先進非接觸式直接驅動技術，提供最高 6 軸超高精度定位，線性增量達 2 奈米 (nm)，旋轉精度達 0.05 微弧度 (µrad)；搭配智能掃描演算法與虛擬樞紐點運動學，實現快速、精準的主動對準，是光子元件大規模製造與測試的最佳解決方案。


設計特點

• 配備高性能 ANT 奈米定位器 (Nanopositioners) 第二代光子對位平台，提供卓越的精度與穩定性。
• 支援高達六軸的精密運動控制，滿足複雜對位需求。
• 專為 24/7 全時製造環境 設計，確保長時間穩定運作。
• 採用全軸無接觸直驅技術 (Noncontact Direct-Drive)，實現高通量與高效對位。
• 線性運動最小遞增位移達 2 奈米 (nm)，旋轉運動最小遞增達 0.05 微弧度 (µrad)，達成極致精準調整。
• 內建強大控制系統，支援標準掃描算法與虛擬旋轉中心運動學 (Virtual Pivot-Point Kinematics)，加速對位流程。
• 採用模組化靈活設計，提供多種標準配置與客製選配，滿足不同應用需求。
• 相容業界標準功率計，輕鬆整合至現有生產系統中。

Aerotech FiberMaxHP 是光子元件大規模生產與測試領域的重大創新突破，凝聚了超過 40 年 為原始設備製造商（OEM）與 高科技產業終端使用者設計先進定位系統的深厚經驗與技術專業。

高重複性、精密且工業級定位系統

FiberMaxHP 的獨特驅動與控制技術提供高可靠性，確保在高通量、24/7 生產環境中長期無需維護，為光子元件的大規模生產與測試提供穩固基礎。

超高精度直接驅動

隨著矽光子裝置對準公差越來越小，高速與高精度對準需求成為關鍵；FiberMaxHP 採用非接觸式直接驅動技術，實現高精度對準，同時保證生產通量不受影響；其最小增量運動達 2 奈米 (nm)，速度可達 400 毫米/秒（mm/s），有效應對下一代光子封裝對準挑戰；FiberMaxHP 所採用的直接驅動技術在精度與通量方面優於其他對準平台。

強大的運動學與掃描程序

Aerotech 的控制器可與各類智慧型相機與機器視覺系統協同運作，幫助實現首次光耦合；其強大的伺服掃描演算法可用於優化裝置中的功率耦合；標準掃描程序包括快速對位 (Fast Align)、爬坡搜尋 (Hill Climb)、螺旋搜尋 (Spiral Search) 與光柵掃描 (Raster Scan)，實現高效且精準的多軸對位操作，最多支持 6 軸運動。

先進運動學功能可建立虛擬旋轉樞紐點，允許在空間中任何使用者定義位置進行旋轉，而非僅限於 FiberMaxHP 軸的物理旋轉點，進一步提升主動對準的速度與精確度；豐富的軟硬體選配，可滿足您的特定需求。

靈活的系統配置

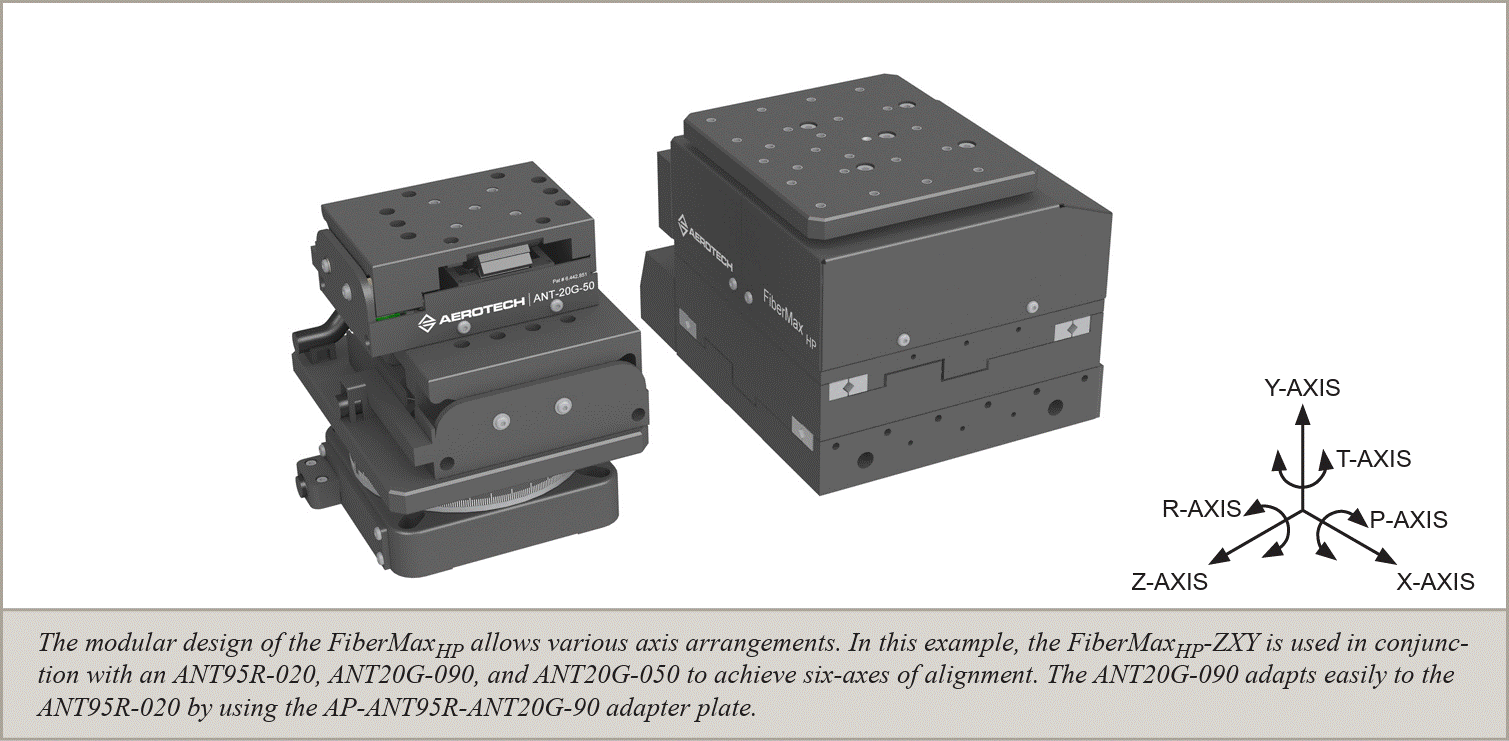

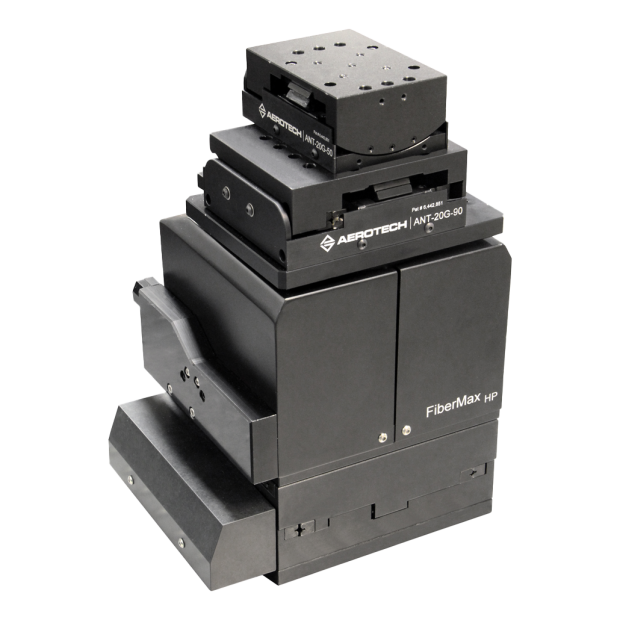

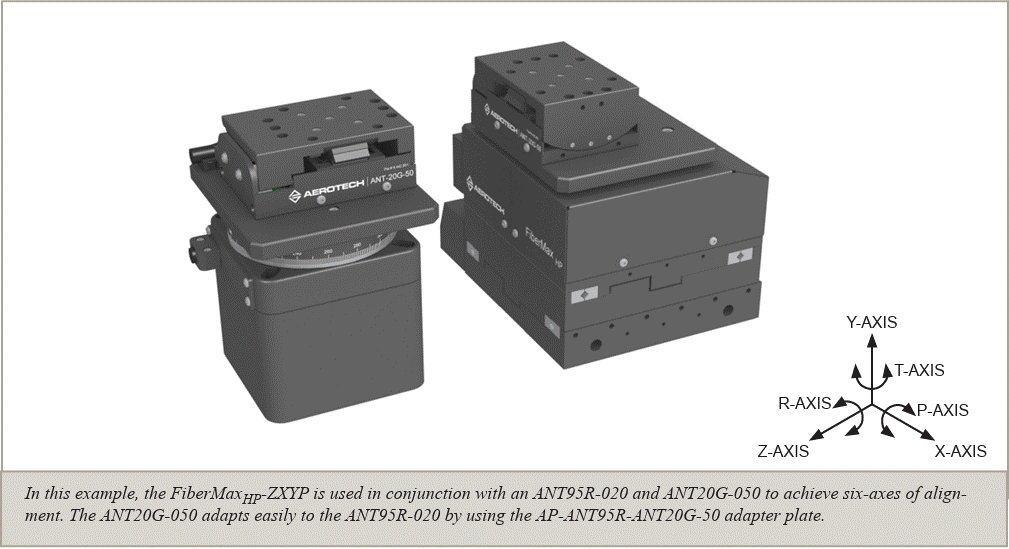

FiberMaxHP 提供三至六軸的直接驅動對準軸配置，可根據應用需求指定所需的軸數；由於許多應用需要手動調整夾具與元件進行一次性初始對準，FiberMaxHP 還可配置一至三軸手動角度對準軸，具有 ±2° 的運動範圍；這些手動調整軸可直接安裝在直接驅動平台上，當調整頻率不高時，是一種更具成本效益的解決方案。

Aerotech 擁有多年為光子產業提供解決方案的經驗，深知每個應用皆可能具有獨特需求，FiberMaxHP 採用模組化設計，可根據您的特定應用需求，輕鬆客製化軸配置、夾具設計與安裝模式。

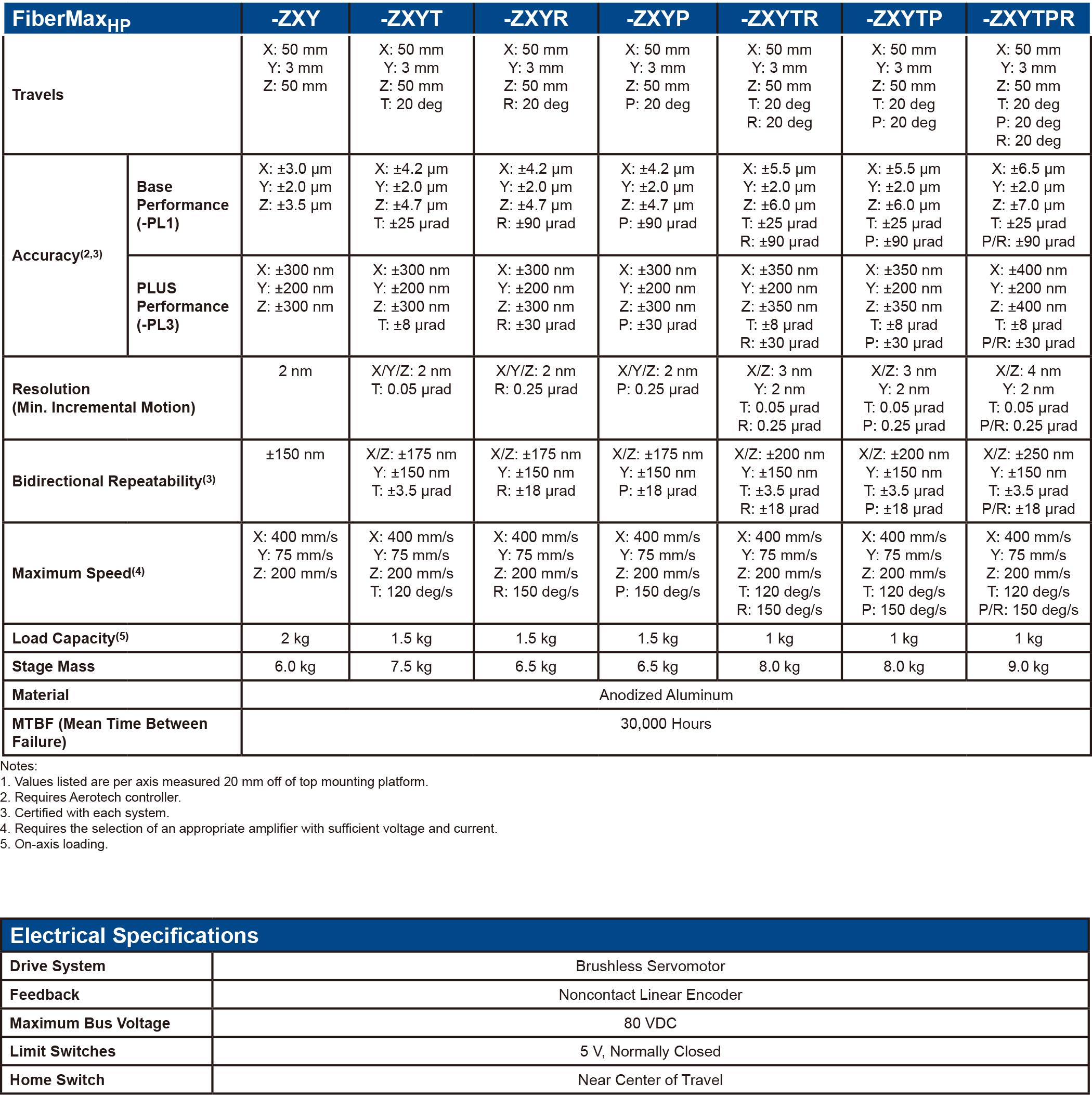

規格

YouTube 影音介紹

• 光學裝置自動化製造與測試 > 觀看影片
• 光纖陣列對準模擬 > 觀看影片
• 自動化對準演算法 > 觀看影片
• 虛擬樞紐點運動學 > 觀看影片

資源下載

FiberMaxHP 規格書下載（包含尺寸與訂購資訊）> 下載連結


Aerotech 台灣合作夥伴：奧創系統 (UltronTek)
