FiberAlign 系列直驅多軸光子對準平台

FiberAlign 系列直驅多軸光子對準平台

探索 FiberAlign FA 系列直驅多軸光子對準平台 — 專為精密光子對位打造的頂尖系統，具備 2 nm 解析度與 300 nm 精度，模組化設計靈活對應 3 至 6 軸需求。
/
/
  • fiberalign-fa95e_1000x1000-resize-ffffff-1.png
  • fiberalign-fa130e_1000x1000-resize-ffffff-1.png
詳細介紹

FiberAlign FA 系列直驅多軸光子對準平台

精準對位，極致效能 — 引領光子對位新境界



增強版 FiberAlign FA95e 和 FA130e 系列直驅多軸光子對準平台為高效能光子對位系統，融合業界領先的驅動技術與最先進的軸控技術；FAe 系列提供卓越的精度與最小步進尺寸，模組化設計允許使用者靈活選擇軸數、行程距離、與負載能力，精確符合各種應用需求，同時保持高速、高解析度與高精確度。


設計特點

  • 3 至 6 軸高精度光子對位系統，滿足複雜對位需求，提升生產靈活性。
  • 超高解析度達 2 奈米 (nm)，重複性精度達 100 奈米 (nm)，絕對精度可達 300 奈米 (nm)，確保奈米級別的精準調整。
  • 採用防滑移交叉滾柱軸承 (Anti-creep Crossed-Roller Bearings)，有效減少長期操作中的位移誤差。
  • 非接觸式直驅線性馬達提供無摩擦驅動，實現平滑且精確的直線運動。
  • 直驅旋轉與傾角調整平台 (選配) 讓旋轉與傾斜運動更快速穩定，適用於多角度對位應用。
  • 先進演算法支援光柵掃描 (Raster)、螺旋掃描 (Spiral) 與功率峰值搜尋 (Power Peaking Algorithms)，加速對位流程。
  • 相容於業界標準功率計介面，提供即時功率讀取與對位反饋，提升自動化整合能力。






自動化生產

隨著對齊精度、產量與裝置數量需求的提升，精確、可靠且具重複性的運動系統變得愈發重要，面對快速變化的元件與製程，系統配置的靈活性成為必要條件；FiberAlign FA95e 和 FA130e 系列直驅多軸光子對準平台 完全滿足這些需求，結合堅固耐用的系統元件與數十年精密運動控制經驗，實現 24/7 高量生產環境。


先進驅動技術

唯有非接觸式直驅技術能提供大規模生產精密裝置所需的堅固性、精確度、高速與高解析度定位，Aerotech 的最先進驅動技術提供業界領先的解析度，搭配最長 160 毫米 (mm) 的行程與最高 200 毫米/秒 (mm/s) 的定位速度，藉由超靜音線性驅動與先進控制技術，FiberAlign FA95e 和 FA130e 系列直驅多軸光子對準平台 提供最佳的位置重複性、精度與穩定性，以滿足高產量生產對運動系統的嚴苛要求。


快速影像對位與功率掃描演算法

全面的軟體工具包提供便捷的功能存取，對位功能包括透過功率計輸入進行爬坡搜尋 (Hill Climbing)、光柵掃描 (Raster)、方形或圓形螺旋掃描 (Square or Circular Spiral Scans) 等，均可透過標準功能輕鬆實施；除自動化工具外，還提供搖桿與螢幕手動控制。


FA95e 或 FA130e — 哪一款更適合您？

為滿足光子製造業持續增長的定位與加工需求，Aerotech 提供 FiberAlign FA95e 和 FA130e 系列直驅多軸光子對準平台 兩款選擇；兩者的三軸基本型號均可擴展至六軸 (X, Y, Z, T [偏航 Yaw], P [俯仰 Pitch], R [滾轉 Roll]) 控制。

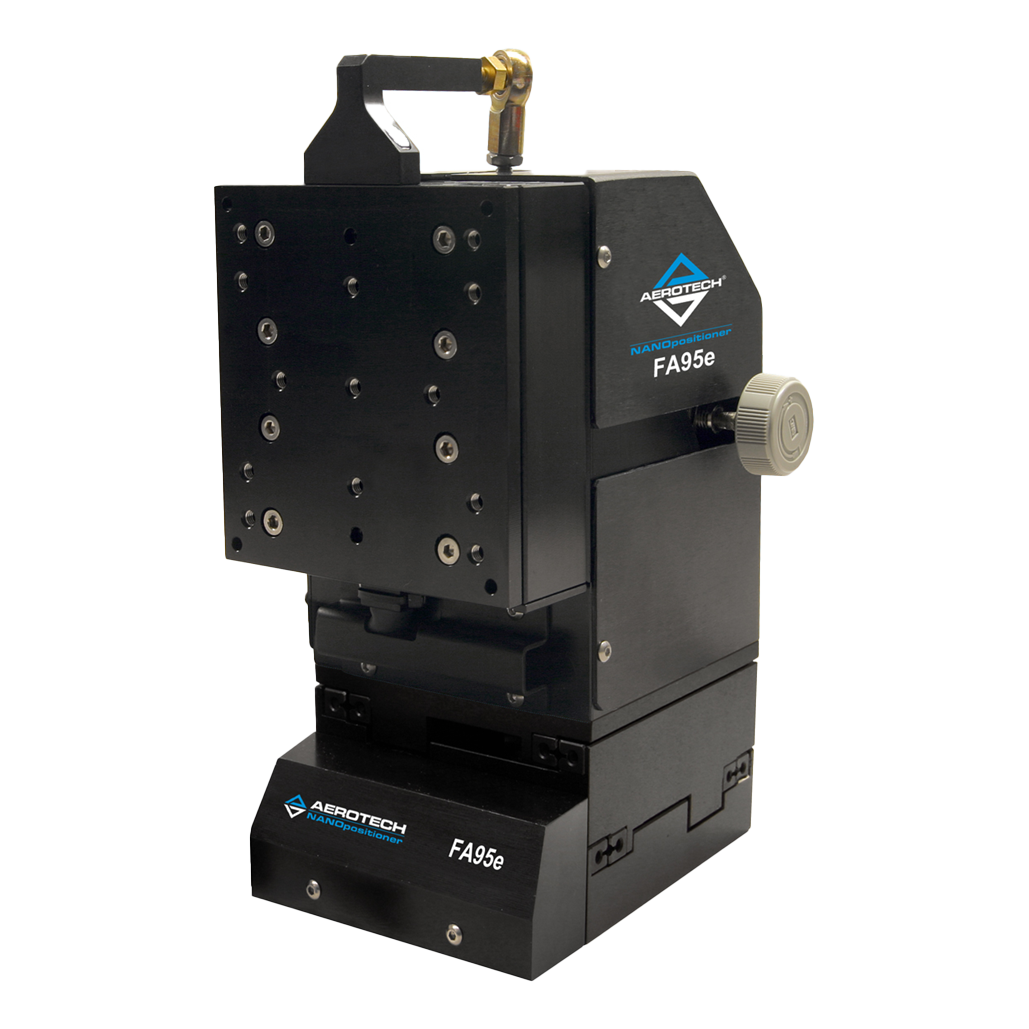

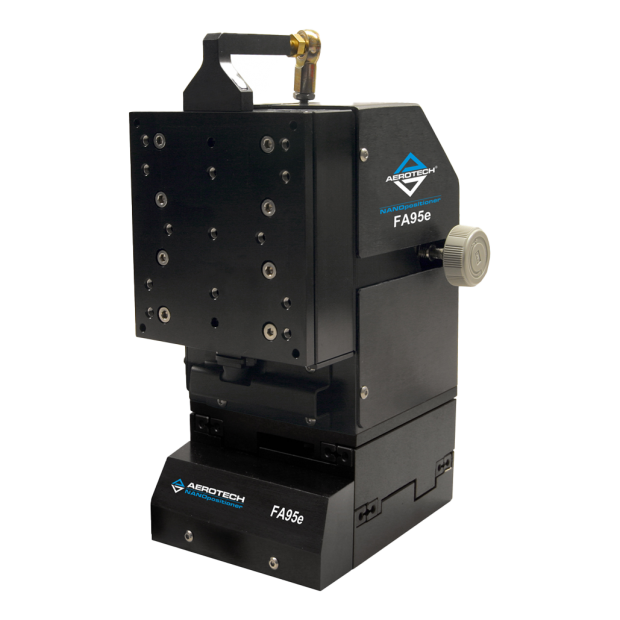

  • FA95e 是迷你版機型，體積只有 FA130e 的三分之一，非常適合空間有限的場地使用。這款機型可以加裝更多軸，讓旋轉動作更精細、更準確；偏航旋轉由 Aerotech ANT95-R 直驅高解析度旋轉致動器負責，俯仰和滾轉則由 Aerotech ANT-20G 系列的直驅高精度傾角平台控制；這些旋轉裝置的轉動範圍達 20 度，且每次移動的最小步進只有 0.01 角秒 (arc-seconds)，精準度領先業界。

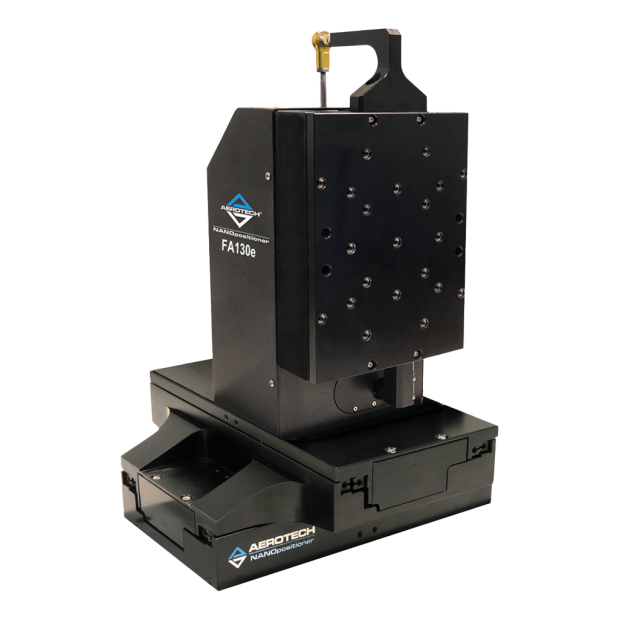

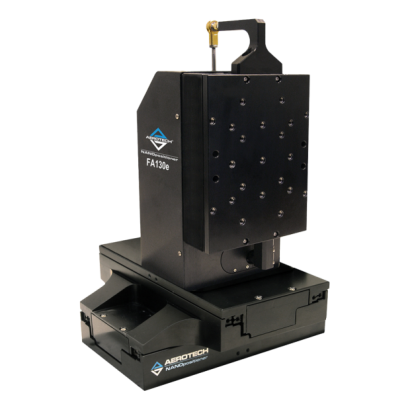

  • FA130e 跟 FA95e 的設計類似，但體積更大，可以承受更重的負載，並提供更長的行程距離；X 和 Y 軸最長可達 160 毫米 (mm)，特別適合需要大範圍移動的應用；這款機型也支援搭載 ANT95-R 旋轉致動器和 ANT-20G 傾角平台，能進行六軸 (X, Y, Z, T [偏航 Yaw], P [俯仰 Pitch], R [滾轉 Roll]) 運動控制，讓定位更靈活、更準確，適合各種高精度需求。



規格

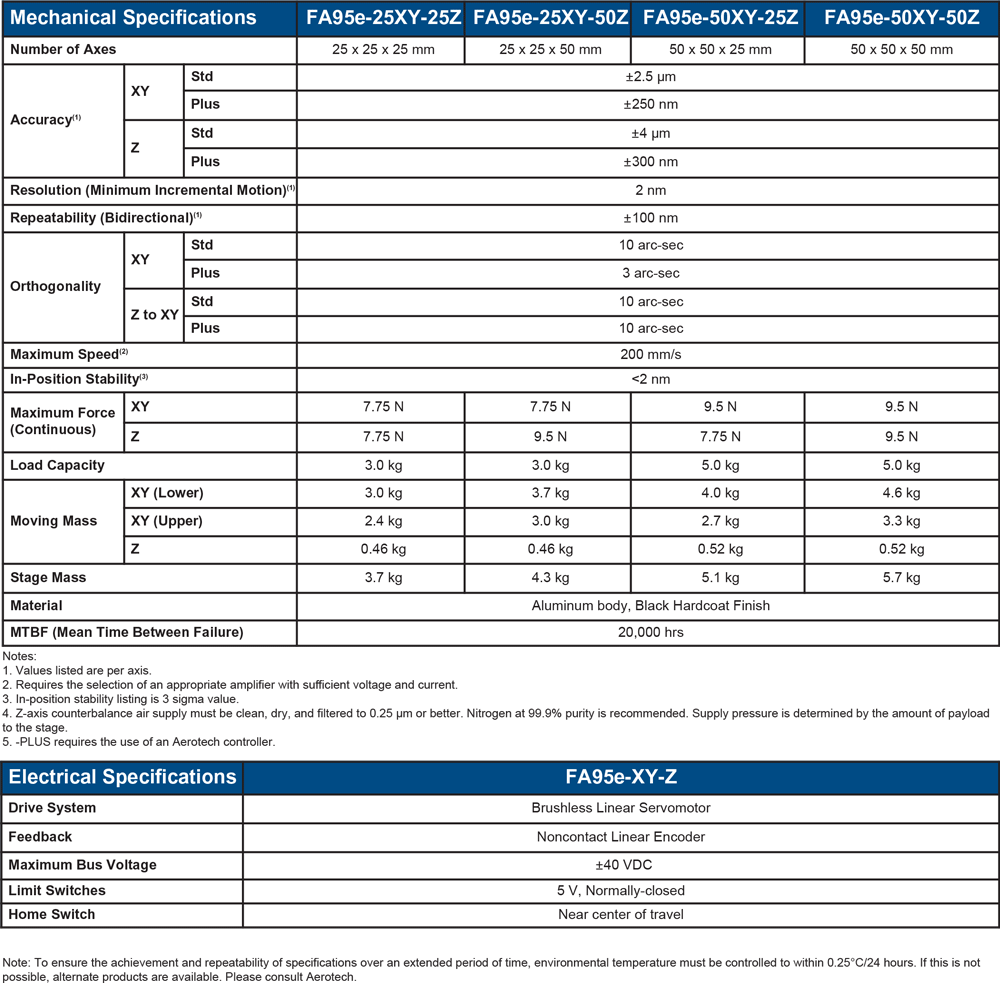

FA95e Series

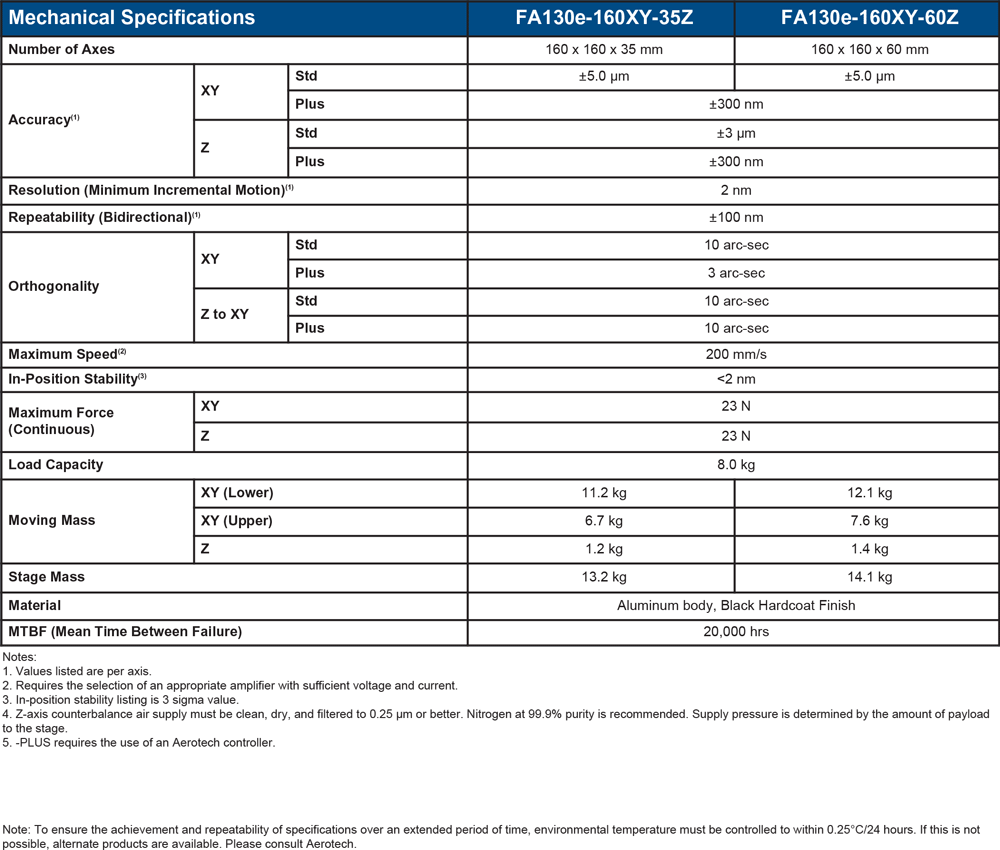

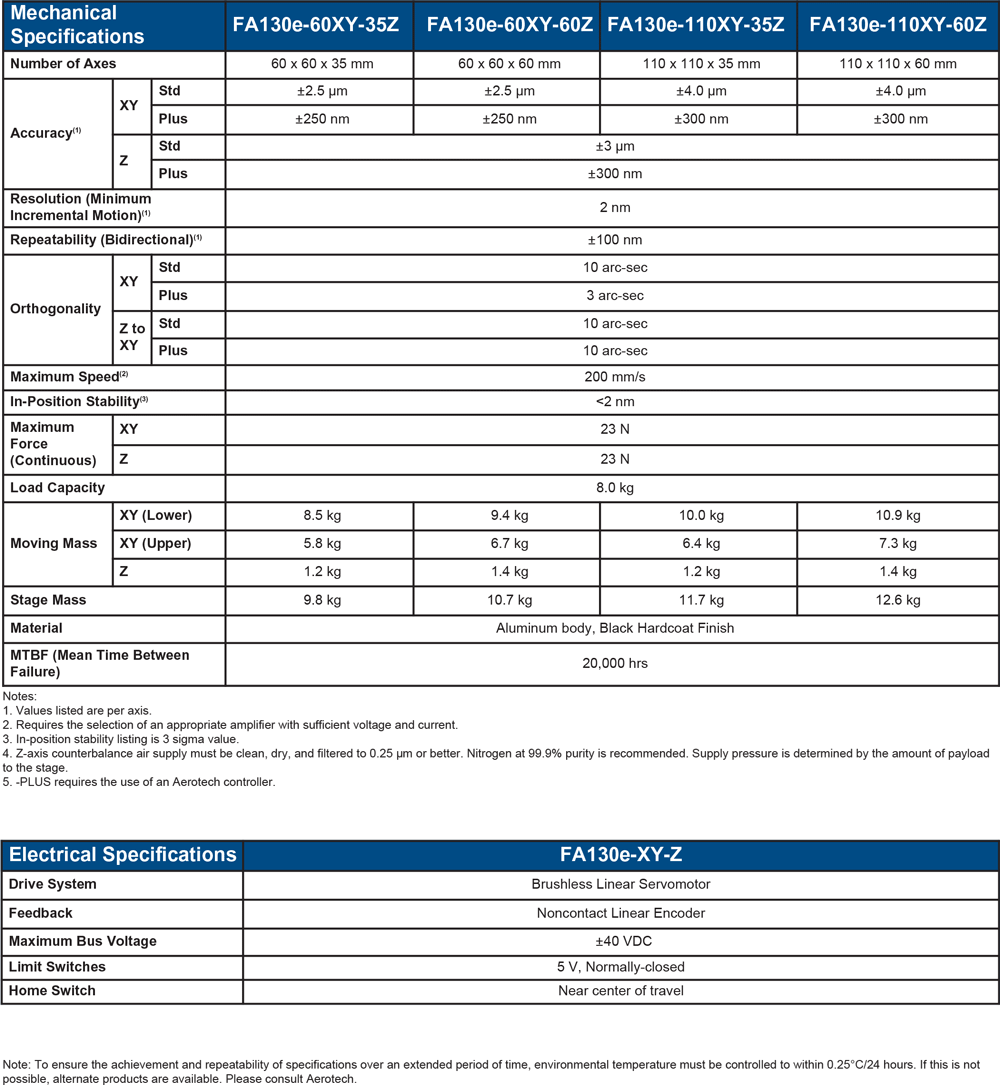

FA130e Series






資源

下載 FiberAlign 系列直驅多軸光子對準平台規格表 (包含尺寸與訂購資訊) >


Aerotech 台灣合作夥伴：奧創系統 (UltronTek)

奧創系統 (UltronTek) 是 Aerotech 在台灣的合作夥伴，專注於提供高精度運動控制與測試解決方案，憑藉深厚的射頻技術專業知識與豐富的影像應用經驗，奧創系統能夠為客戶提供即時且靈活的技術支援，確保設備的高效運作與最佳性能。

此外，奧創系統提供完整的客製化服務，我們的專業團隊將與客戶密切合作，針對不同應用場景提供量身打造的解決方案，確保系統穩定性與測試精度，提升生產效率與市場競爭力。

憑藉在地化的技術支援與 Aerotech 全球領先的運動控制技術，奧創系統不僅能快速響應客戶需求，還能確保產品與服務符合國際標準，為台灣產業提供最先進的自動化與精密運動控制解決方案。
