DF Commander MK2
RHOTHETA 測向儀系統控制與監控軟體
DF Commander MK2 控制與監控軟體可實現對測向儀或系統的遠端控制與監控,除了能在各種電子地圖上顯示測得的方位(bearing)結果外,該控制與監控軟體亦可在不同頻率下進行交叉測向(cross bearing)計算;從測向儀系統(RDF)所獲得的方位資料、三邊測量(triangulation)結果與系統狀態資訊,皆可透過一個整合式伺服器提供存取。使用者也可透過相同的伺服器來設定與控制測向儀系統。
透過使用標準化的測向儀通訊協定,其格式採用 JSON(JavaScript Object Notation),使得進一步的通訊協定轉換,例如:將測向資料轉換為 ASTERIX 格式,能夠非常輕鬆地實現;此外,透過此介面,也可連接其他服務,例如:資料紀錄與監控服務;因此,DF Commander MK2 控制與監控軟體可被視為一個服務模組,能夠簡便地整合測向儀系統至現代 VTS(Vessel Traffic Services,船舶交通服務)與 ATC(Air Traffic Control,航空交通管制)網路架構中。
主要功能
- 遠端控制與監控測向儀系統
- 三邊量測(Triangulation)功能
- 整合式伺服器,可用於控制測向儀系統,並處理方位資料、系統狀態資料與三邊量測結果
- 採用標準化測向儀通訊協定,格式為 JSON(JavaScript Object Notation)
- 資料可輕鬆轉換為各種 ASTERIX(All Purpose Structured Eurocontrol Surveillance Information Exchange format)格式
- 可於不同電子地圖上視覺化顯示方位與交叉測向結果
- 支援連接其他附加服務,如資料紀錄或監控服務

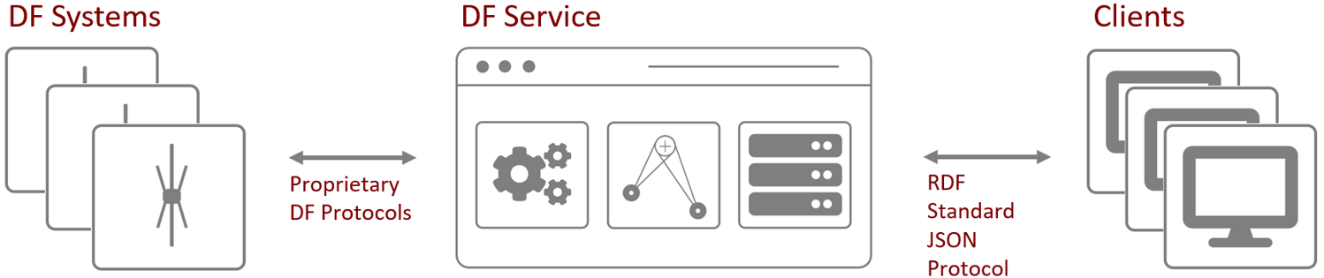

伺服器應用程式
透過「DF Commander MK2 Server」應用程式中整合的 TCP 伺服器,可提供測向儀系統的方位資料(Bearings)、交叉測向結果(Cross Bearing Results)以及系統狀態資訊(Status Information)的即時存取;同樣地,測向儀系統亦可透過此伺服器進行設定與控制。
因此,「DF Commander MK2 Server」可視為一個服務模組,可協助將測向儀系統簡單整合至現代的 VTS 與 ATC 網路架構中;此外,透過採用標準化的測向儀通訊協定,其格式為 JSON,可輕鬆實現進一步的通訊協定轉換。

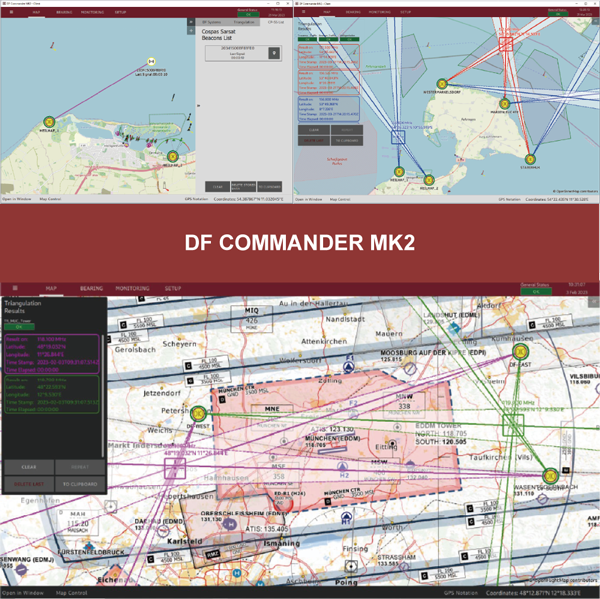

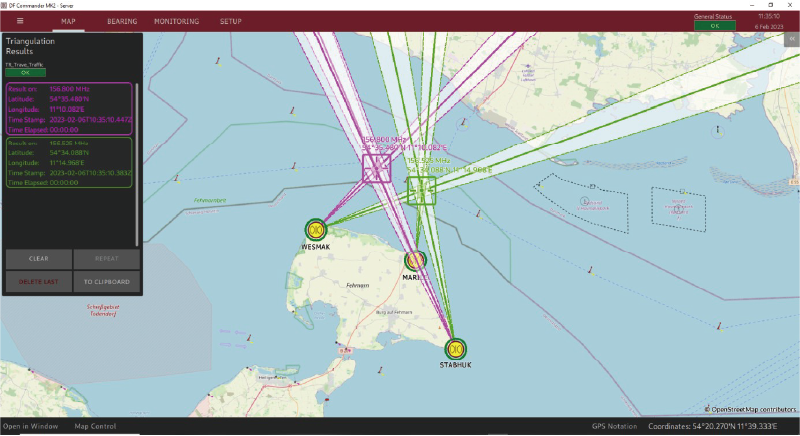

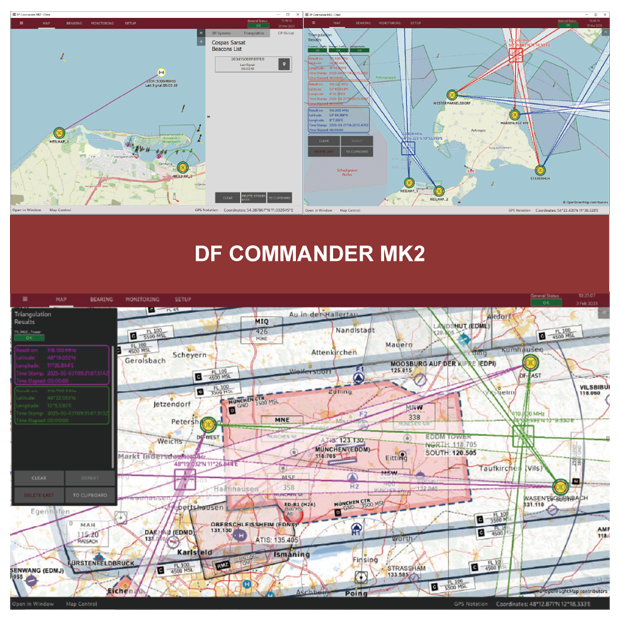

應用畫面

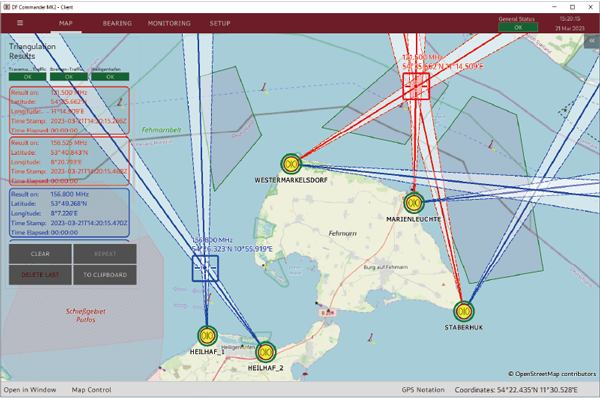

DF Commander MK2 控制與監控軟體可實現對測向儀系統的遠端控制與監控,除了能在各種電子地圖上顯示方位結果(Bearing Results)之外,該控制與監控軟體亦可在不同頻率下計算並顯示交叉測向(Cross Bearings)結果。

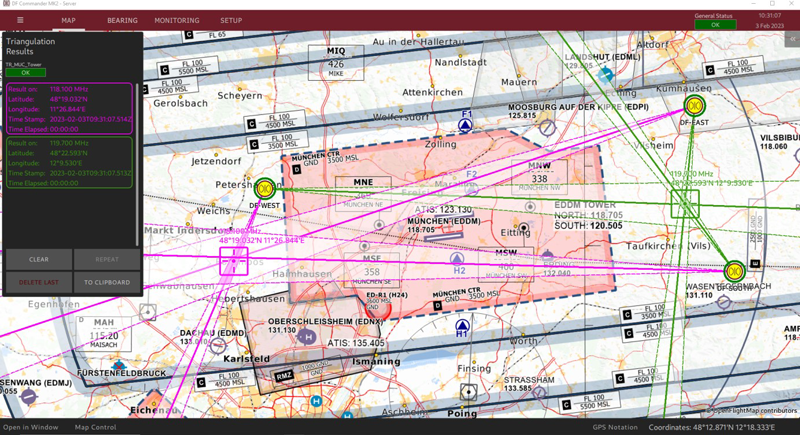

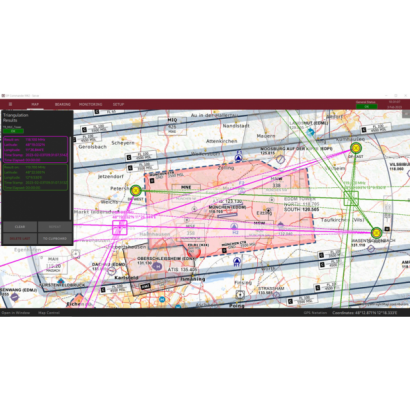

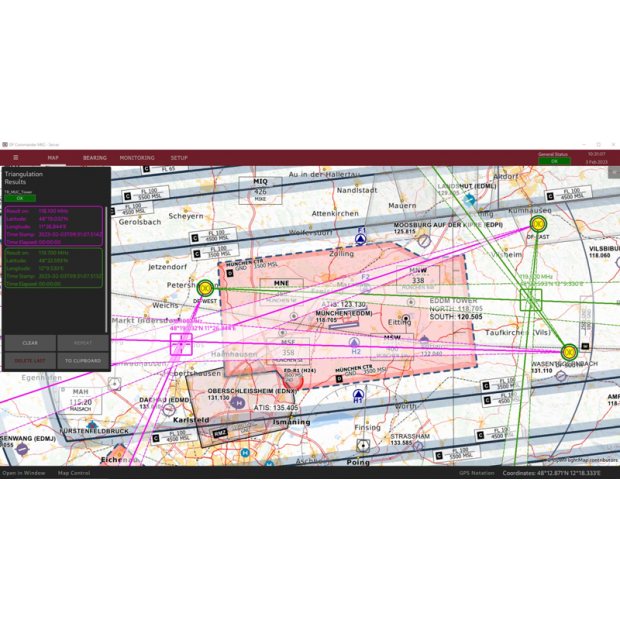

ATC 應用概覽

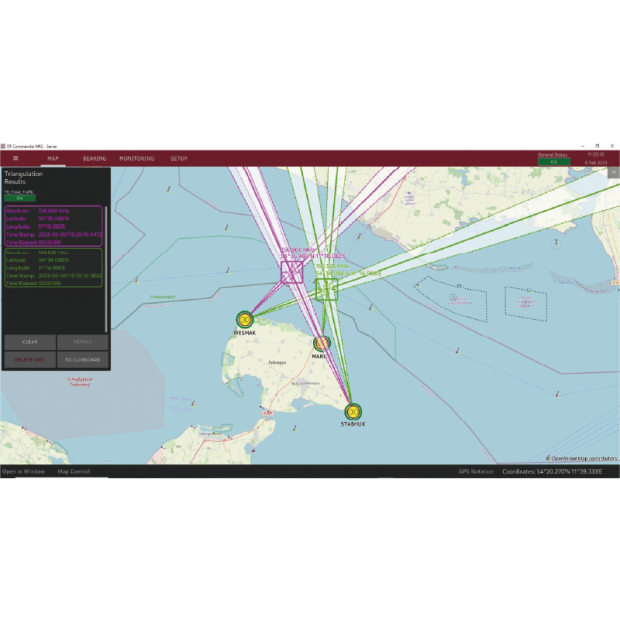

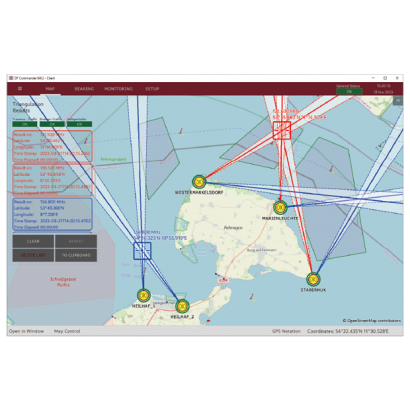

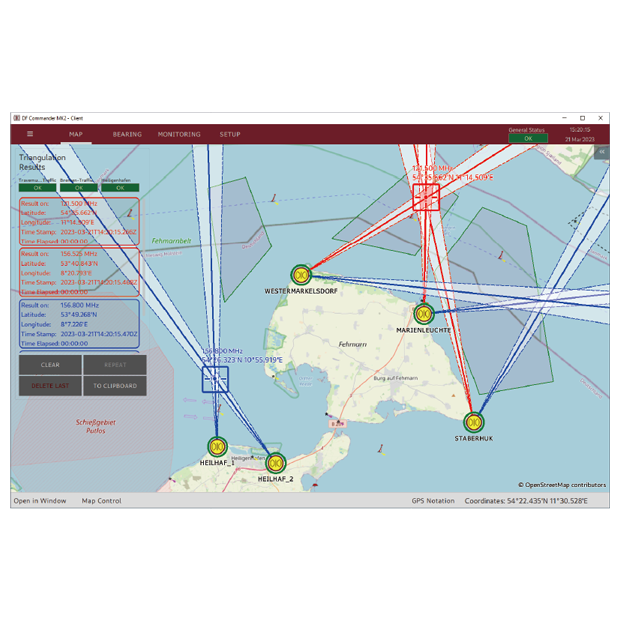

VTS 應用概覽

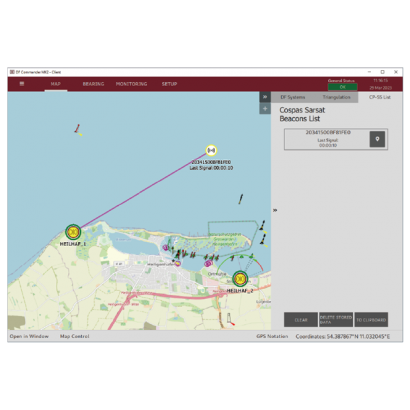

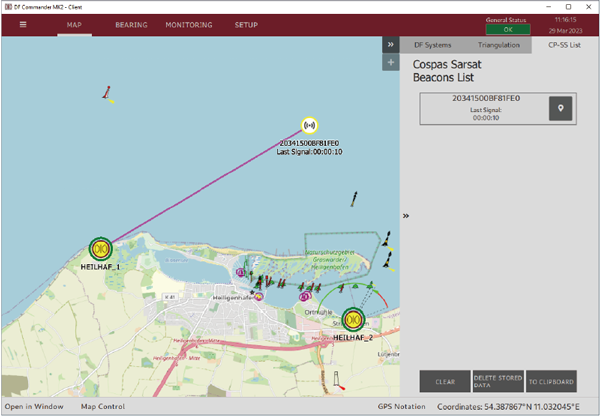

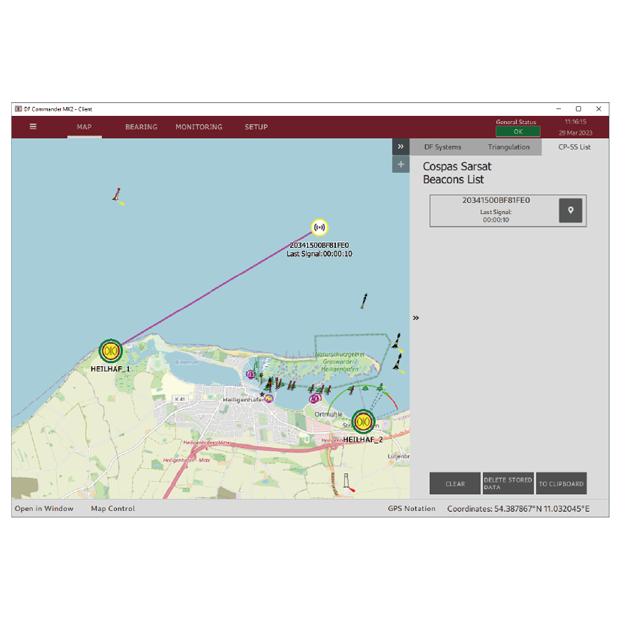

COSPAS-SARSAT 解碼:解碼測向儀系統訊號,並顯示通往 COSPAS-SARSAT 求救發報器(CP-SS Beacon)的方位線(Bearing Line)
下載
應用領域
ATC 航空交通管制
除了系統的可靠性與相容性(Interoperability),成本也逐漸成為重要考量,RT-1000 採用遠端天線設計,提供無可匹敵的性價比,不僅適用於大型機場,也非常適合中小型飛行場使用。
導航
經典的 QDM 測向儀(RDF)可支援塔台管制員,引導飛機順利飛往機場。
雷達識別

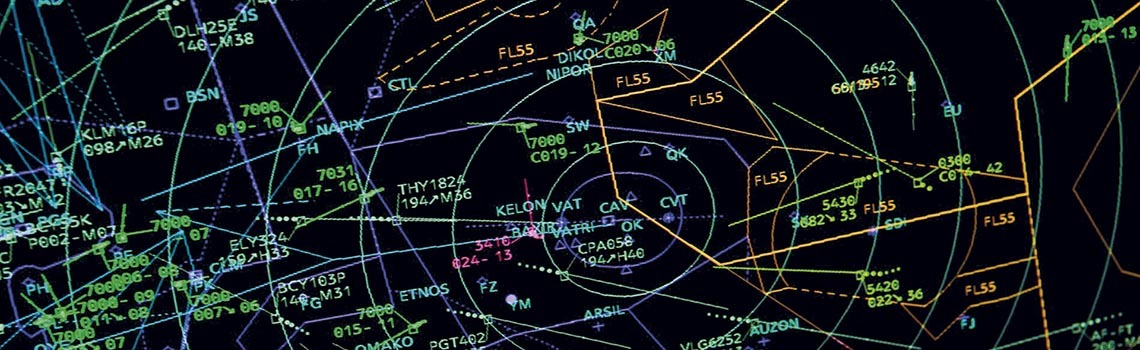

測得的測向線(DF Line)會顯示於雷達螢幕上,有助於識別目前正透過無線電通訊的目標物。
船舶交通服務
應用於 VTS 的測向儀系統通常是遠端控制,並與其他系統組成網路進行協作,通常會同時使用三組或更多測向儀來進行三邊量測(Triangulation),除了性能,價格亦成為日益重要的考量因素。
船舶交通服務 (VTS)
支援近岸海域的船舶交通管理,在船隻發射訊號時可進行方位測定(Beared),若同時部署多組測向儀,則可透過三邊量測方式確定其位置。
海岸監控
測向儀系統(DF Systems)廣泛應用於海岸保護與監控作業,RT-800、RT-1000 與 RT-1000 MC 均為此應用所設計之專業機型。
