衛星通道模擬器

ACE Plugin 外掛程式

ACE Plugin 外掛程式

dBm ACE 外掛程式專為 Ansys Systems Tool Kit(STK)設計,實現 ACE9600 衛星與無線通訊通道模擬器的即時控制,支援動態通道參數調整與 UI 外掛,提升模擬精確度與操作效率。
詳細介紹

ACE STK Plugin外掛程式



dBm 的 ACE 外掛程式(Plug-in)專為 Ansys Systems Tool Kit(STK)設計,讓 STK 能夠直接控制 ACE9600 衛星與無線通訊通道模擬器,確保模擬過程快速且精確;透過此外掛程式,STK 產生的資料會即時傳送到 ACE9600,模擬器會自動套用這些參數,無需手動調整,大幅提升操作效率與準確性;此外,這個外掛程式能讓使用者根據不同通訊環境,動態調整關鍵模擬參數,以更真實地模擬實際應用場景。


在動態模式下運行時,STK Plugin與 ACE 會保持高度同步,確保即時資料傳輸與更新,動態通道參數不僅能夠即時變化,還能夠透過 STK 控制介面以直覺化的圖形方式呈現,使操作人員能夠迅速理解並調整模擬條件。這種即時同步機制特別適用於模擬行動通訊、衛星鏈路以及無線網路傳輸等應用場景。


此外,該外掛程式還包含 一個UI (User Interface) 外掛程式,進一步提升了 STK Plugin桌面應用程式的使用者體驗,它新增了自訂工具列、選單和控制視窗,讓使用者能夠更直觀地管理模擬流程,簡化操作步驟,提升工作效率;這不僅擴展了 STK Plugin 的功能,還讓通道模擬與分析變得更加靈活且可視化。


總體而言,此 UI 外掛程式大幅增強了 STK Plugin的模擬能力,使其能夠無縫整合即時模擬資料,提升動態模式的精確度,並透過直覺化的 UI 設計 簡化操作流程,幫助使用者更高效地模擬與分析不同通訊環境中的鏈路特性。


功能與優勢

  • 靜態與動態模式的鏈路模擬
  • 支援的訊號劣化(Impairments):
  • 延遲(Delay)
  • 頻率偏移(Frequency Offset)
  • 衰減(Attenuation)
  • 雜訊密度(Noise Density)

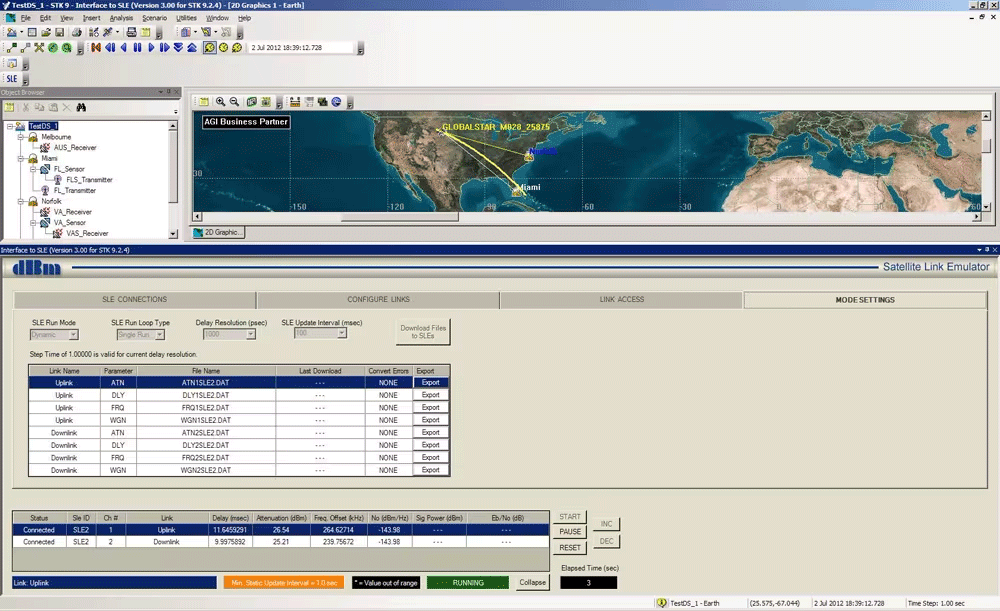

dBm ACE 外掛程式 Ansys Systems Tool Kit(STK 中的運作介面,上半部為 STK 主要視窗,顯示衛星軌跡與通訊鏈路,連接位於美國與中美洲的站點,下半部為 衛星鏈路模擬器 介面,提供即時資料監控與配置選項,包括鏈路狀態、延遲時間、頻率偏移、訊號功率等關鍵通訊參數;此外,介面還提供動態模式設定、資料匯出選項及模擬控制按鈕,確保準確模擬衛星通訊環境。

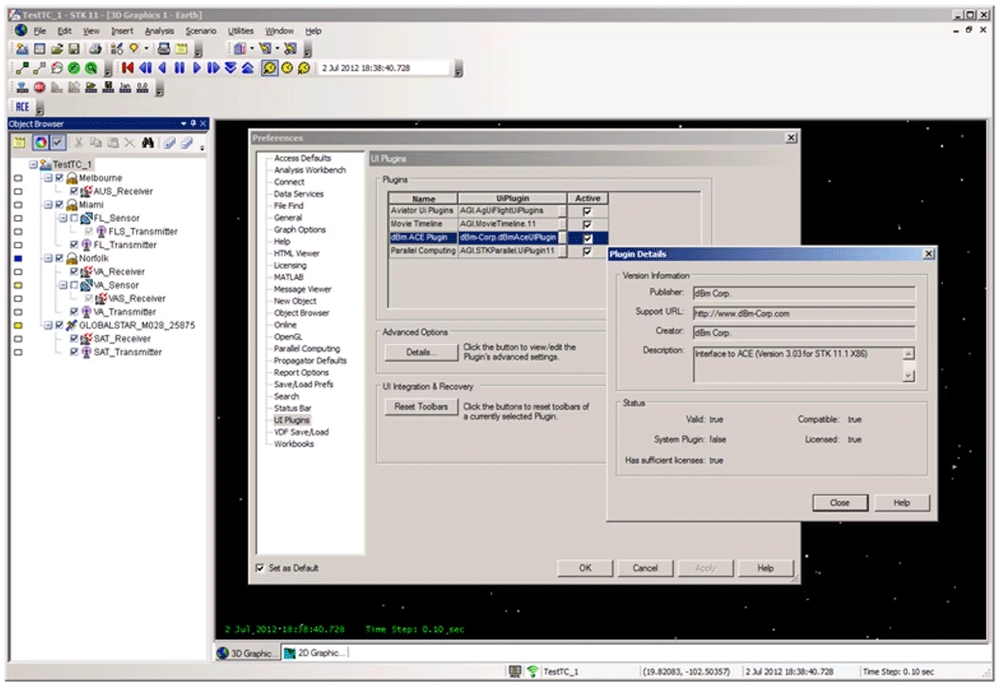

圖中為 Ansys Systems Tool Kit(STKUI 外掛程式設定介面,並開啟了 dBm ACE 外掛程式 的詳細資訊視窗;左側為 STK 物件瀏覽器,列出了可用的通訊設備,包括接收器、發射機等;中央的「Preferences」視窗顯示已啟用的 UI 外掛程式列表,其中包含 dBm ACE Plugin,該外掛程式負責將 STK 與 ACE 衛星與無線通訊通道模擬器進行無縫整合,以支援動態通道模擬;右側「Plugin Details」視窗則提供外掛程式的詳細資訊。





資源

ACE9600 衛星與無線通訊通道模擬器型錄下載 >
