CPS2000 連接式功率感測器 (8 GHz, 60 dB Dyn. Range)

CPS2000 連接式功率感測器 (8 GHz, 60 dB Dyn. Range)

CPS2000 連接式功率感測器提供 USB、LAN(PoE),支援 SCPI、IVI、LabVIEW,適用於 CW 及調變訊號功率量測,頻率範圍 50 MHz 至 8 GHz,每秒超過 100 次量測,動態範圍 60 dB,適用於實驗室、生產測試與 ATE 監控。
  • CPS-img2-front55403-1x1.png
  • CPS-img3-back55403-1x1.png
  • CPS2008-Side1-1x1.png
  • CPS-img1-laptop-1x1.png
詳細介紹

CPS2000 連接式功率感測器

精準、可靠、高效 — 為您的量測需求賦能!

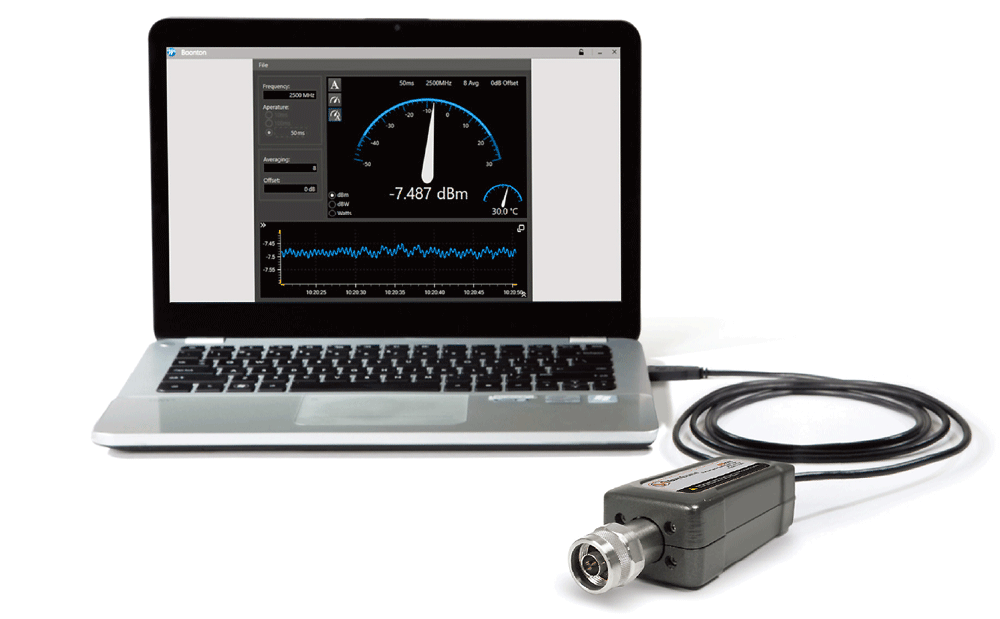

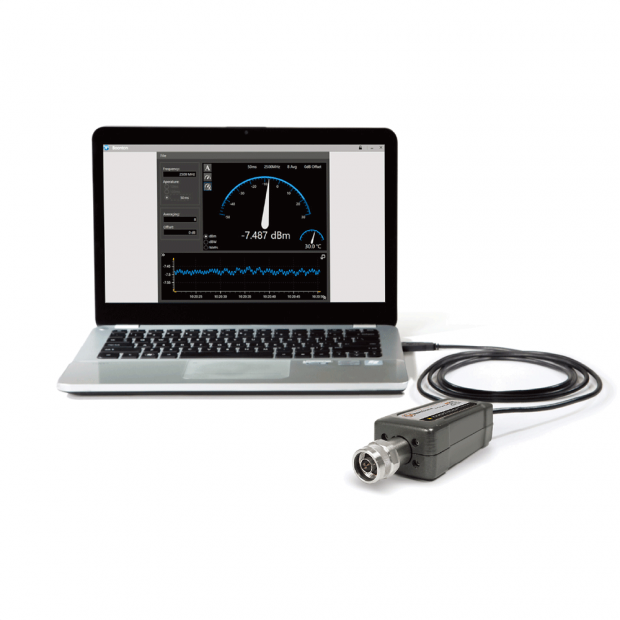

CPS2000 真均值(True Average)連接式功率感測器 提供 USB、LAN(具備 PoE 功能,能夠輕鬆量測 調變與連續波(CW 訊號的 射頻功率,頻率範圍從 50 MHz 到 8 GHz

CPS2000 感測器相容於 Windows 與 Linux 系統,並內建所有必要的驅動程式,可透過 SCPI(標準命令介面)、IVI(可互換之虛擬儀器)、LabVIEW 進行程式設計。


結合以下特性,CPS2000 感測器成為實驗室、現場應用、生產測試、ATE(自動測試設備)遠端監控與嵌入式環境的理想解決方案:

  • 60 dB 動態範圍
  • 每秒超過 100 次量測

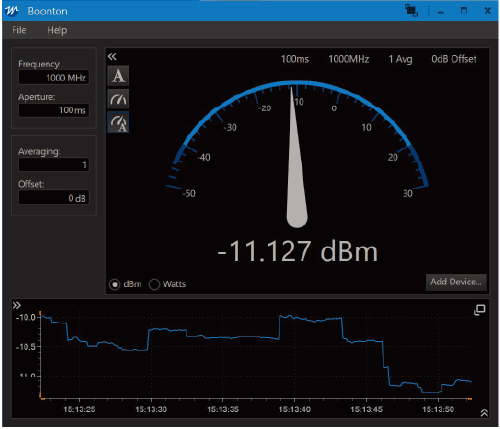

CPS2000 使用者介面

  • 功率量測結果可透過 數值讀取 類比式儀表 方式顯示。
  • 資料記錄 折線圖功能可輕鬆追蹤量測變化。
  • 支援 多個感測器 同時使用。





產品特色

  • 頻率範圍:50 MHz 至 8 GHz
  • 動態範圍:-40 dBm 至 +20 dBm
  • 支援 CW 與調變訊號的真均值功率量測
  • USB、LAN(具備 PoE)連接功能
  • 支援 SCPI、IVI 及 LabVIEW 程式設計
  • 相容於 Windows 與 Linux 系統
  • 每秒超過 100 次量測
  • 同步多通道量測
  • 精簡化使用者介面,提供快速、準確的量測體驗

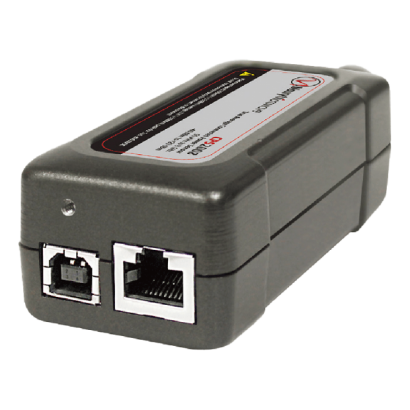

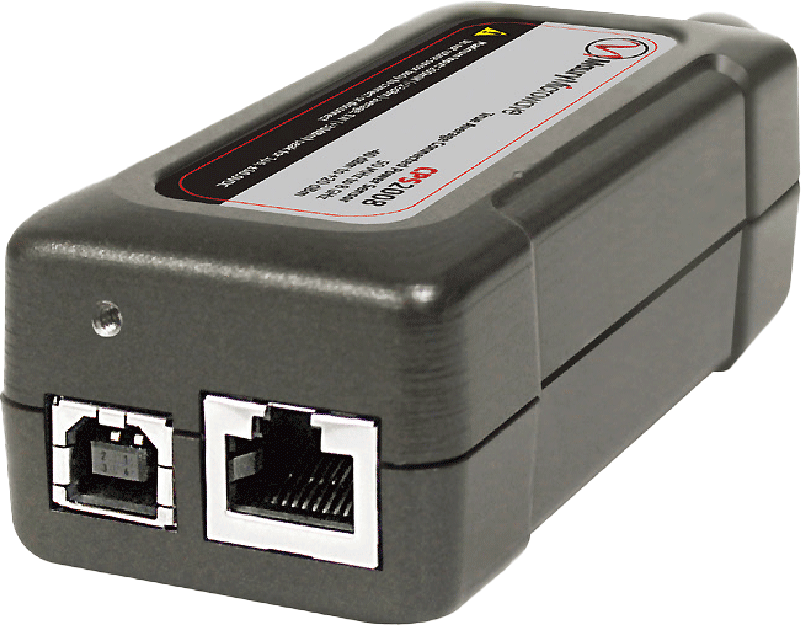

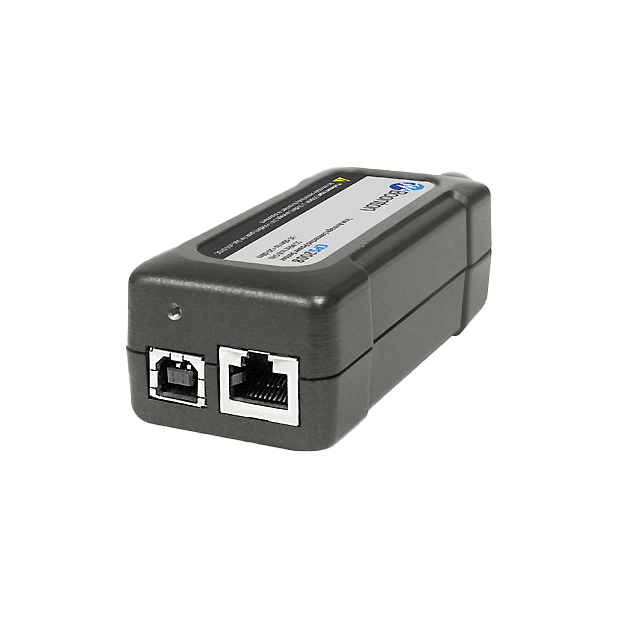

標準連接介面

CPS2008 提供標準連接介面:

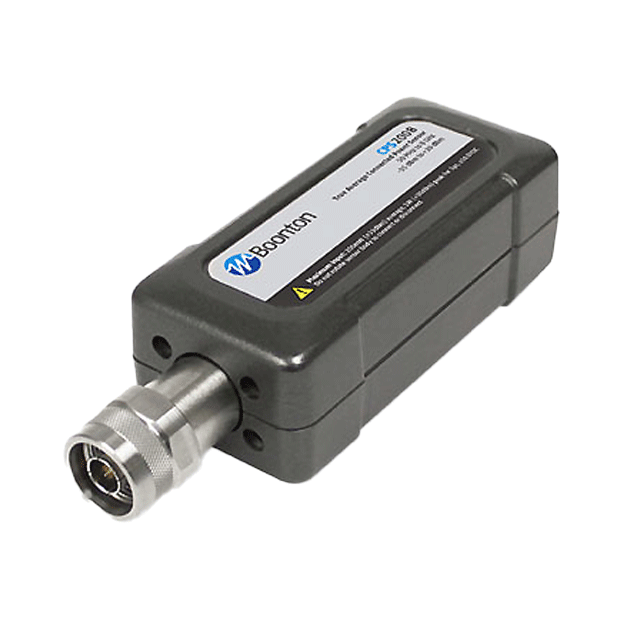

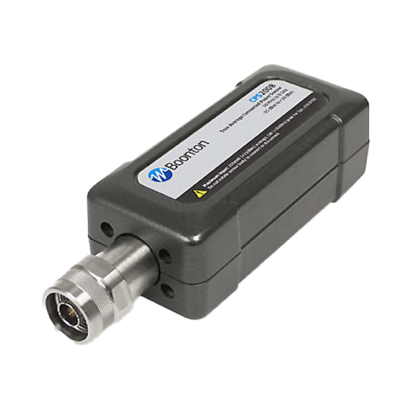

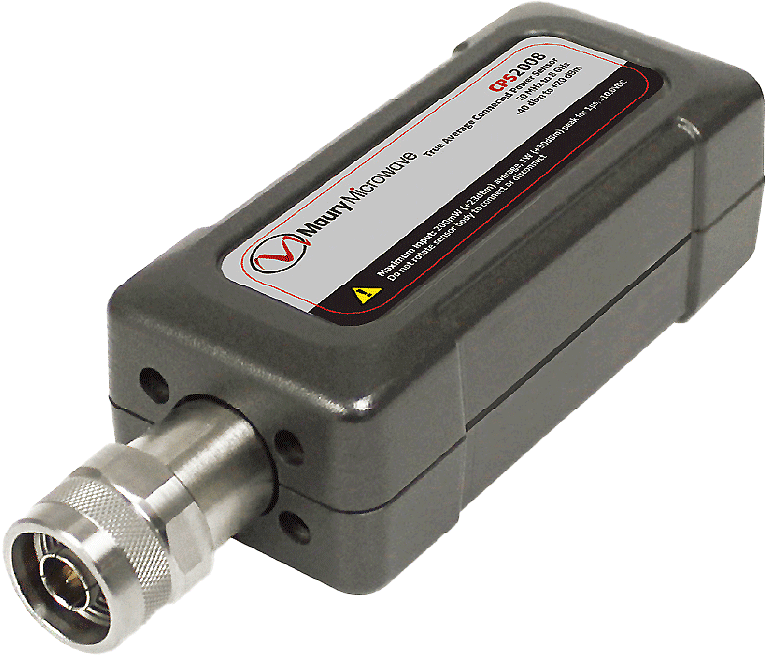

  • RF 輸入:Type N 接頭

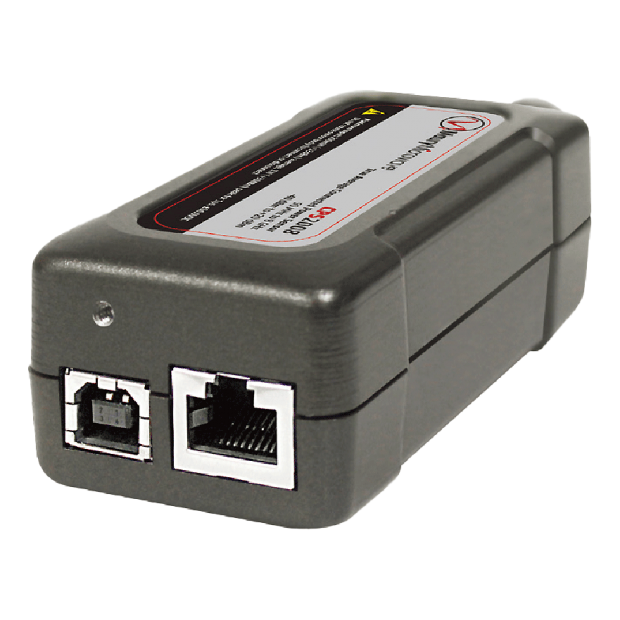

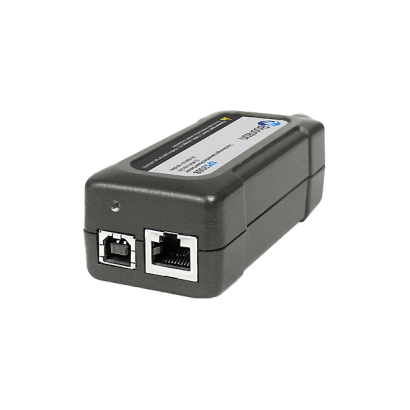

  • USB Type B(具備 C-Latch 鎖扣機制)
  • RJ-45 乙太網路(Ethernet)端口,支援 PoE 乙太網路供電

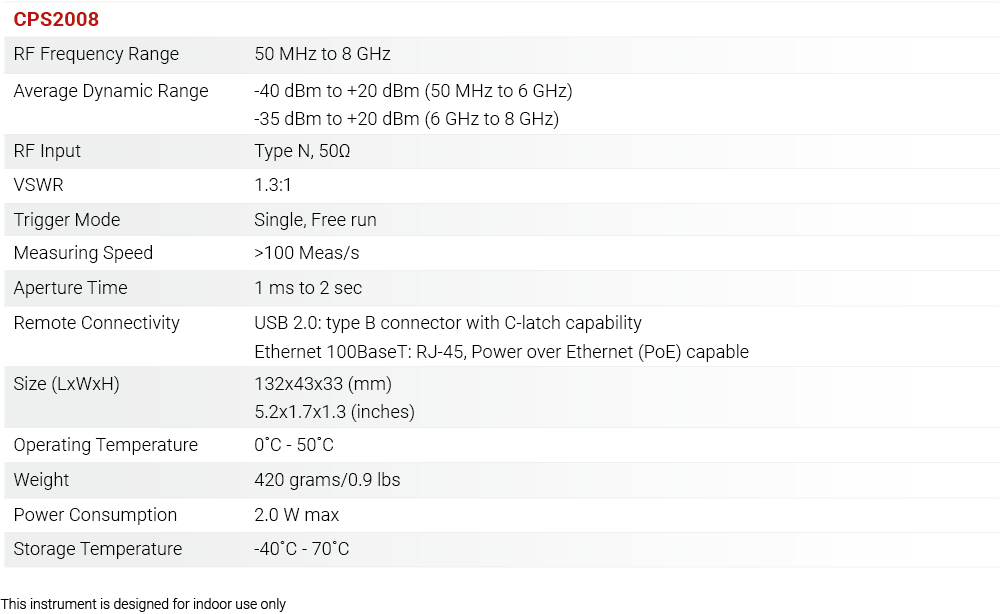

主要規格




資源

CPS2000 True Average Connected Power Sensors Datasheet >
