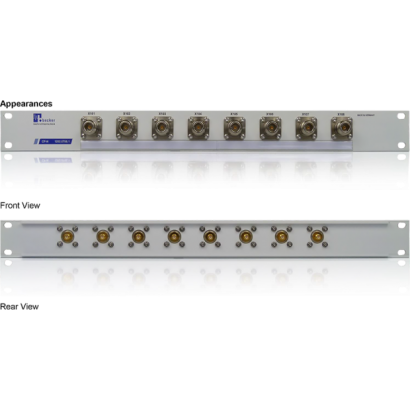

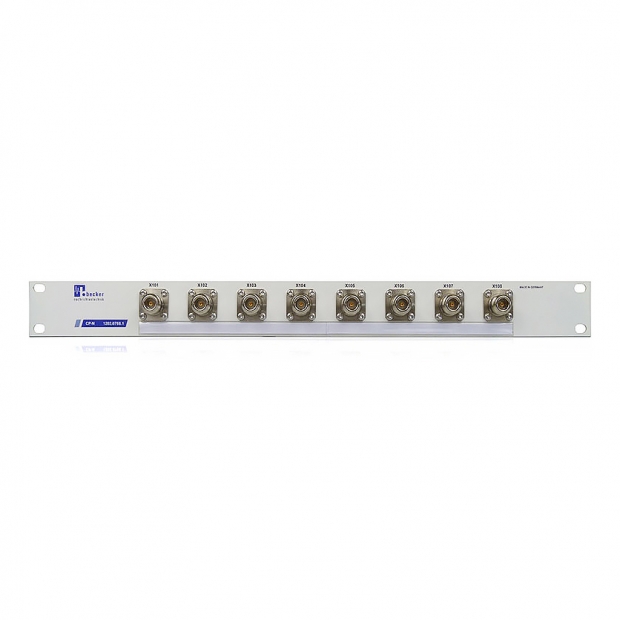

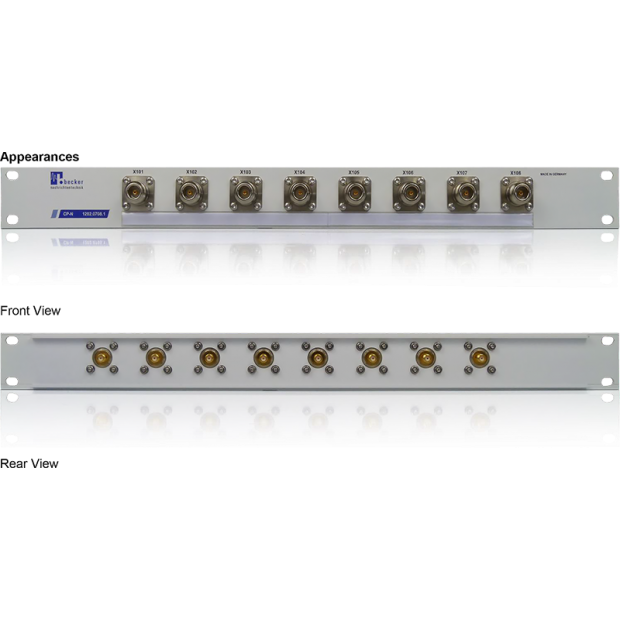

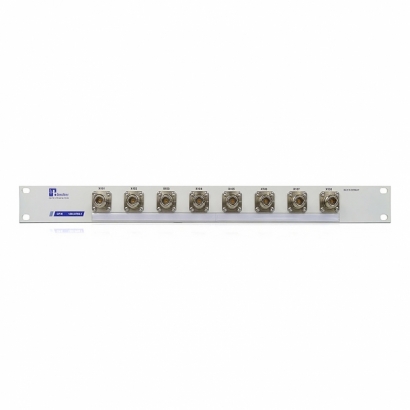

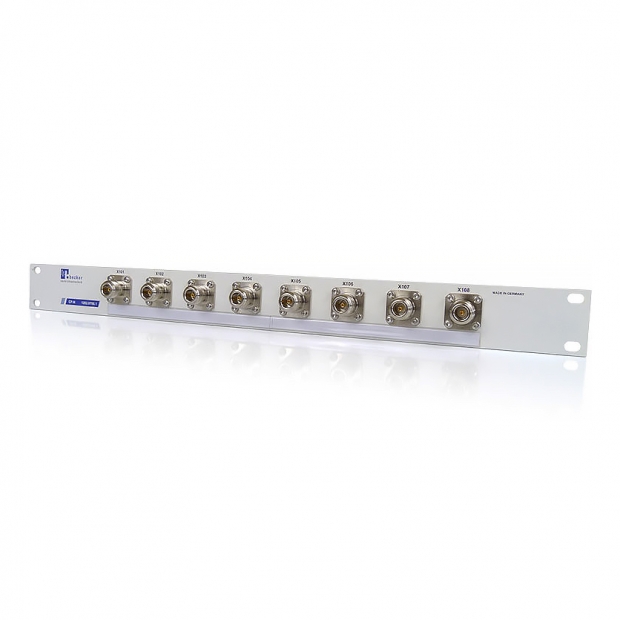

CP-N RF 射頻終端模組 (8 Ports)

CP-N RF 射頻終端模組 (8 Ports)

CP-N 提供 8 埠 SMA 母接頭轉 N 型母接頭功能，適用於 19 吋機架系統，支援 50 Ohm 射頻分配應用，具標示條設計，方便命名與管理。
/
/
/
  • CP-N-left.jpg
  • CP-N-front-02.jpg
  • A01.png
詳細介紹

CP-N RF 射頻終端模組

50 Ohm 精準轉接，訊號清晰穩定
8 埠射頻轉接模組，連接 N 型與 SMA



CP-N 為一款具備 8 個埠位的射頻終端模組，專為專業級訊號分配系統設計，實現 SMA 接頭與 N 型接頭之間的轉換功能，此模組為 SR6-11C 系統機架的配套配件，特別適用於結構較厚且較硬的射頻電纜與系統間的連接使用。

該模組高度為 1U，可安裝於 19 吋標準機架系統中，透過 CP-N，可作為系統內部射頻介面與外部硬體設施之間的高效轉接點。CP-N 的前面板配備標示條，方便使用者命名與識別各連接埠位置，每個埠提供 SMA 母接頭轉 N 型母接頭的轉接功能，實現高可靠性的訊號連接與配線彈性。


功能特性

  • 可安裝於 19 吋系統機架中
  • 前面板配備標示條，便於埠位管理與命名
  • 8 埠 SMA 母接頭轉 N 型母接頭轉接功能
  • 50 Ohm 阻抗設計，符合專業射頻系統需求



應用場景

  • 射頻終端埠整合應用於 19 吋系統機架
  • 研發（R&D）環境中射頻系統連接
  • 射頻設備生產線上的訊號整合與轉接需求

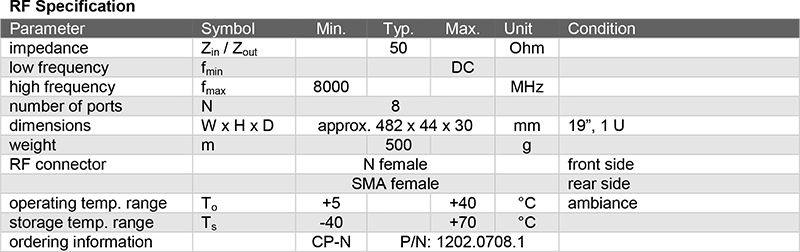

技術規格

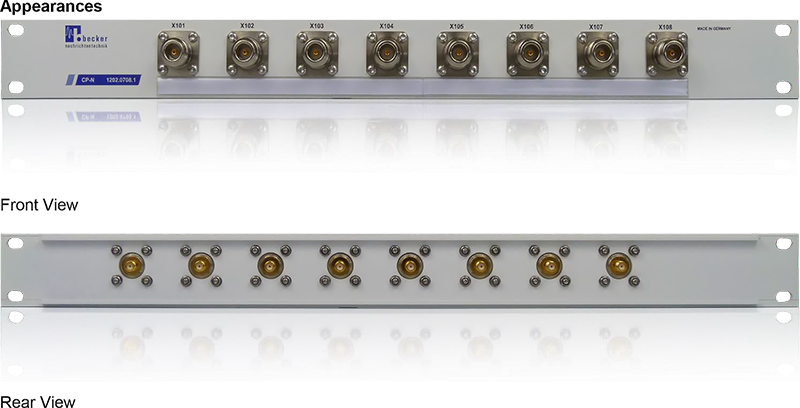

外觀





尺寸
