CNC車銑床模擬軟體
虛擬加工 × 多機種訓練 × G-Code 精準模擬 — CNCPro+ 引領智慧訓練新時代
SANLAB CNC 模擬器可在實際生產前先行測試設計,能夠提早發現錯誤,提升生產效率,該模擬器內建豐富的刀具資料庫與多樣化的控制器。
CNC 車銑床模擬軟體能賦能使用者,在加工流程中達成無與倫比的精準度,它提供一個無風險的虛擬環境,可精確模擬與測試加工策略、刀具路徑(toolpaths)及程式碼;該模擬器能確保 CNC 銑床(CNC milling)與車床(lathe)操作的精準性,使每個細節都貼近真實加工條件,此特性不僅能減少錯誤,亦能提升產能;其直覺式操作介面與可自訂工具,使其非常適合專業人士與學習者使用,確保每一項專案皆能獲得最佳成果。
主要特色
- 具備 3D 立體與逼真的影像效果。
- 使用者介面相當直觀且容易理解。
- 透過消除實體機台與耗材成本,顯著降低訓練支出。
- 提供多種顏色與尺寸選項,使用者可自定義不同 CNC 機台與其刀具。
- 根據工件尺寸,提供不同類型的機台選擇。
- 教學者可於不同模擬情境中監督學生操作。
- 使用者能於無風險環境下進行危險性訓練。
- 非常適合初學者及欲提升多種機台操作能力者使用。
- CNCPro 具備教學用的團隊資料庫,提供更完善的訓練支援,內含使用者自定義組件與附加零件。

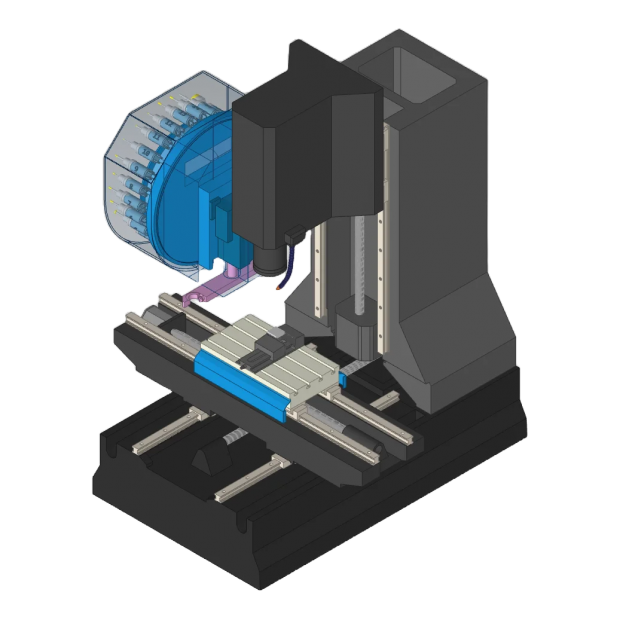

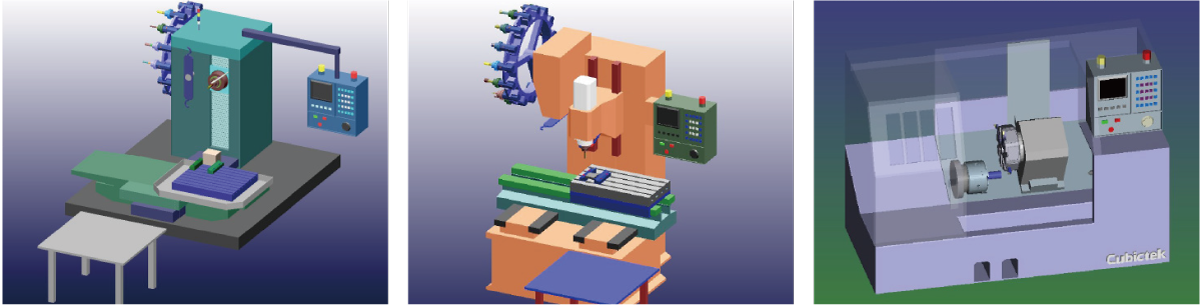

SANLAB CNC 模擬器中的多種機台模型:左至右依序為:立式銑床、立式加工中心、CNC 車床,三種虛擬機台皆具備可互動控制介面與可切換刀具模組,支援多樣化加工模擬與訓練應用。
多樣化控制器

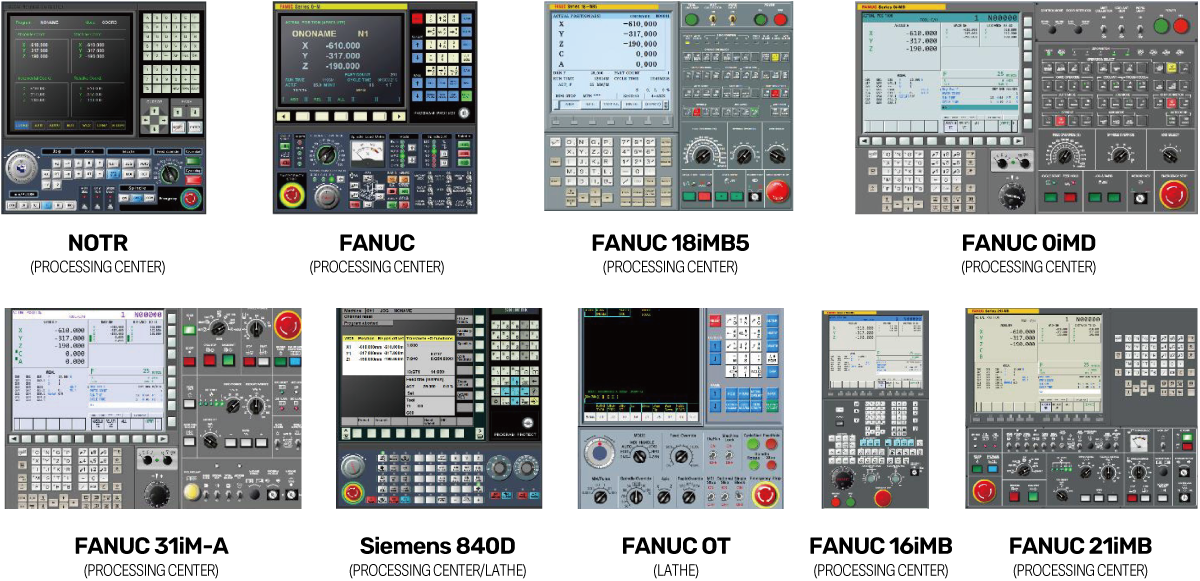

CNCPro 提供多種控制器選擇,如 Fanuc 系列控制器 及 Siemens 控制器,這些控制器配備軟體功能鍵(soft key),可模擬實體控制器的各項功能操作。
SANLAB CNC 模擬器如何提升投資報酬率
- 降低浪費:
發那科FANUC CNC 模擬器 能在加工流程初期即辨識並修正錯誤,有效減少材料使用量。 - 提升效率:
優化刀具路徑與加工策略,縮短加工週期時間,進一步提升生產力。 - 降低訓練成本:
為學員提供無風險的訓練環境,免去昂貴的實機試錯過程。 - 提升產品品質:
透過先進模擬工具實現一致性的精度,降低產品缺陷與返工次數。
關鍵功能
先進 CNC 加工模擬器
在無風險的虛擬環境中測試加工流程。此 CNC 車銑床模擬軟體可模擬車床與銑床操作,有助於使用者優化加工工作流程。
G-Code 模擬功能

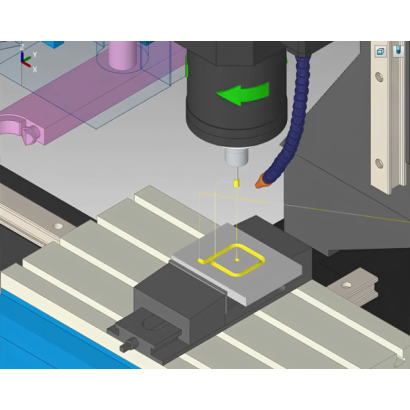

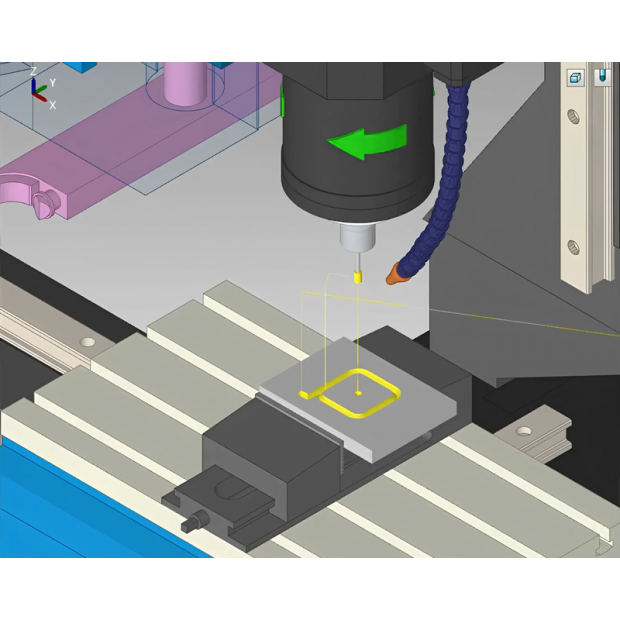

可即時模擬 G-Code 程式,操作簡易。此功能有助於在執行前找出錯誤並優化程式碼,提升精準度並減少生產中的試錯循環。
整合 Fanuc 控制器
模擬器支援 Fanuc 控制器,確保工業應用上的相容性與程式測試的真實性。
刀具路徑優化
模擬器允許使用者測試更短的刀具路徑,提升工作空間使用率,減少材料浪費,並提升加工效率。
完整刀具資料庫
提供多種刀具選擇,如鑽頭(drills)、面銑刀(face mills)與攻牙刀(taps)等,可自訂尺寸、刀刃角度與其他規格,貼近真實加工設定。
CNCPro+ CNC 模擬器學習系統:CNCPro+ 提供創新模擬教學平台,可在 1–3 個月內有效培訓 CNC 操作員,透過高擬真的虛擬機台操作介面,支援 CNC 車床、三軸臥式加工中心、三軸立式加工中心等多種機型訓練,全面提升使用者的程式編寫與加工實務能力。
為什麼您需要 FANUC CNC 模擬器?
- 零錯誤 G-Code 測試
在執行前即發現並修正程式錯誤,避免加工失誤。 - 真實模擬 Fanuc 控制器操作
提供貼近實機的 Fanuc 控制介面與功能,提升訓練與測試的真實性。 - 支援 CNC 銑床與車床操作
可模擬各類 CNC 加工流程,包括銑削與車削。 - 可自定義的刀具與加工流程
使用者可根據需求調整刀具與參數,模擬真實加工環境。 - 降低風險與材料浪費
在虛擬環境中優化流程,避免實體操作中的損失。 - 支援多軸加工
能模擬複雜的多軸加工任務,滿足進階製造需求。
CNC 車銑床模擬軟體的效益
- 提升生產力(Improved Productivity)
可進行無限制次數的測試,以精煉加工策略並降低錯誤率。透過優化刀具路徑,縮短加工時間,達到更高效率。 - 更安全的程式碼測試(Safer Code Testing)
在虛擬環境中測試 G-Code 程式,可在不損耗材料或損壞設備的前提下偵測錯誤。 - 增強學習機會(Enhanced Learning Opportunities)
模擬環境非常適合學習者與專業人員進行實作練習與技能精進。 - 零風險最佳化(Risk-Free Optimization)
可於完全虛擬的空間中嘗試各種加工策略、刀具與設定,並在實機執行前完成最佳化調整。

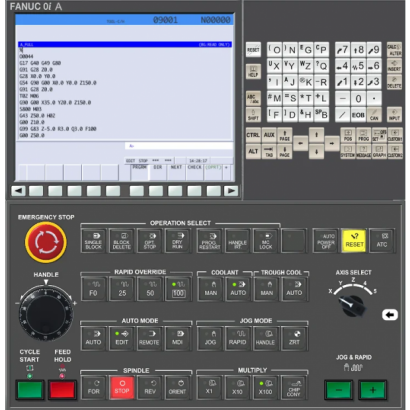

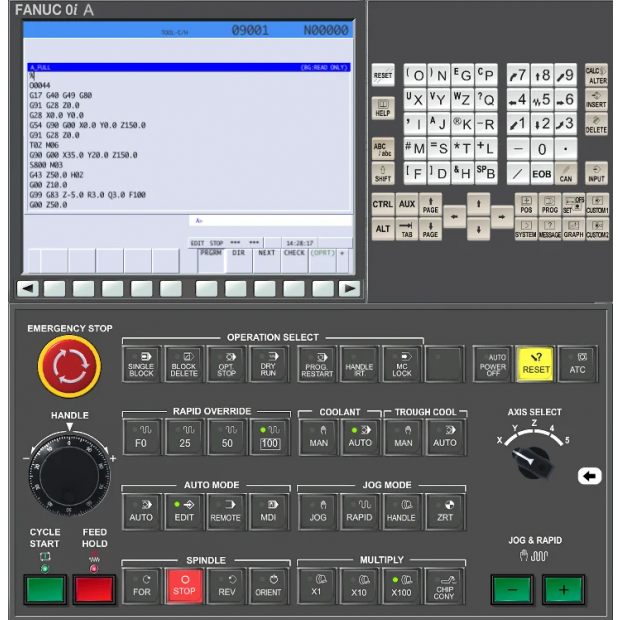

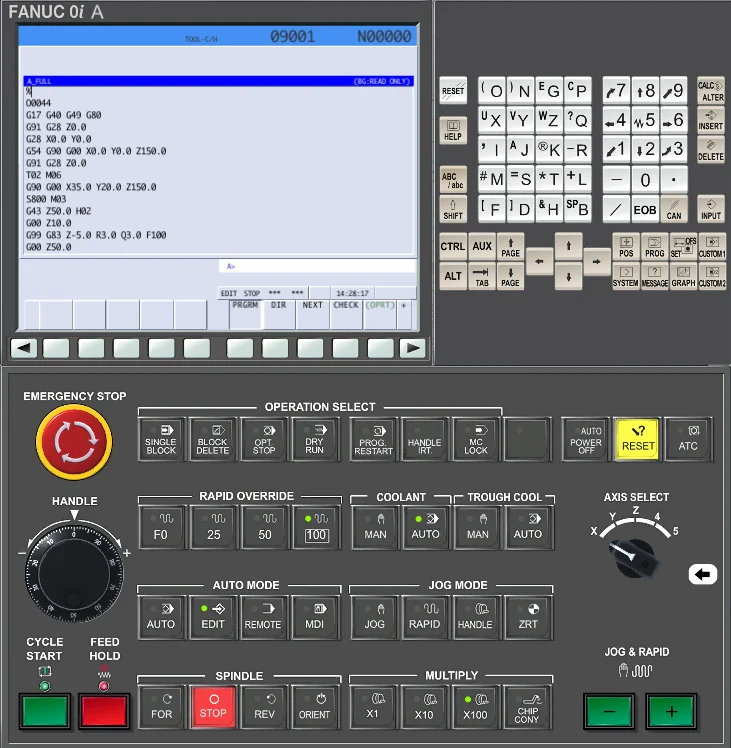

FANUC 0i-A 系列 CNC 控制器操作介面:具備 G-Code 程式顯示區、軸向選擇器、手輪操作、冷卻控制、急停鈕等功能;模擬器完整還原實機介面,支援多種模式操作(自動、自走、手動、程式編輯等),可訓練學員熟悉實際加工流程與操作邏輯。
進階刀具管理
- 可自定義刀具
可依照實際需求調整刀具尺寸與參數,如直徑、長度與刀刃角度,模擬真實加工條件。 - 虛擬測試
在虛擬空間中測試刀具行為,提前發現潛在問題,提升加工精度。 - 刀具路徑分析
優化刀具移動路徑,並可嘗試不同組合設定,達到節省加工時間與減少材料浪費的效果。 - 使用者導向錯誤偵測
CNC 模擬器提供虛擬空間進行 G-Code 與 NC-Code 程式的測試。使用者可觀察機台回應,提前辨識與修正錯誤,避免真實加工過程中出現失誤。

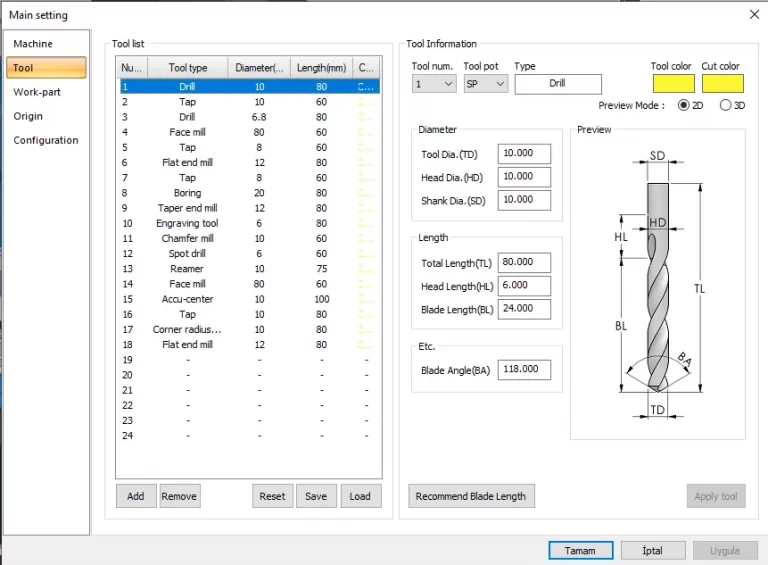

CNC 模擬器的刀具設定與資料管理介面:使用者可在此介面中設定刀具種類(如鑽頭、攻牙刀、銑刀等)、直徑、長度、刀刃角度等參數,並以 2D 或 3D 預覽方式顯示工具外觀;右側的「Tool Information」區域可輸入詳細幾何尺寸,如刀頭直徑(TD)、總長度(TL)、刀刃長度(BL)與刀角(Blade Angle)等,實現與實際加工一致的模擬設定;支援多達 24 組刀具資料的編輯、儲存與匯入。
車削 CNC 模擬器中的工件與原點設定
工件設定包含:尺寸、虎鉗(vise)、座標等參數。設定介面包括視圖、座標欄位,以及「套用夾持」(Apply Clamping)按鈕;可定義工件尺寸、形狀與夾持位置,以達成精確模擬。
- 自訂尺寸:
可設定工件於 X、Y、Z 軸上的精確座標。 - 原點設定:
可設定起始位置,確保刀具與材料之間的對齊精度。 - 座標系統(G54–G59):
使用不同的參考點,以支援多階段加工程序。 - 夾持深度與定位:
使用者可自訂夾持深度,並可透過定位選項(如虎鉗 vise 或夾具 jig)來調整工件在機台上的放置位置。 - 自動輸入刀具補正:
在 CNC 加工中,不同刀具常需不同的補正值,車削 CNC 模擬器允許使用者自動輸入各刀具間的補正差異。

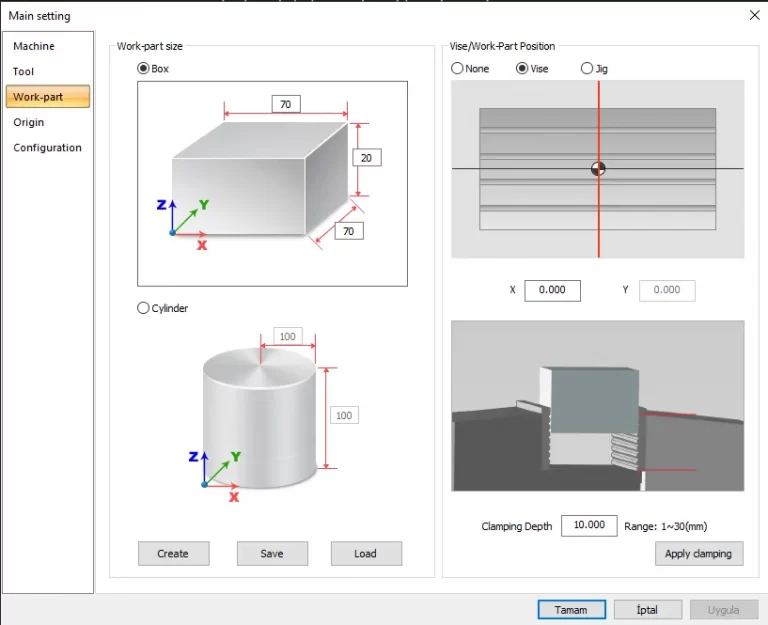

CNC 模擬器的工件尺寸與夾持設定介面:此介面提供使用者定義工件形狀(方塊或圓柱)、尺寸(長寬高或直徑)、以及夾持位置(虎鉗、夾具或無夾持),右側可透過平面與立體預覽圖調整工件於工作臺上的位置(X/Y 座標)與夾持深度,支援自訂範圍為 1–30 mm,並可即時套用設定。
技術圖面與量測工具
模擬器內建詳細的技術圖面與量測工具,使用者可執行以下功能:
- 技術圖面總覽:
模擬器提供包含多視角與剖面圖的完整技術圖面,協助進行精確的幾何分析。 - 2D 投影圖:
可於 XZ 與 YZ 平面中檢視工件的投影,便於從不同角度全面理解其結構。 - 幾何特徵辨識:
可輕鬆識別關鍵尺寸與幾何特徵,如孔位與半徑,這些因素皆會影響最終加工結果。

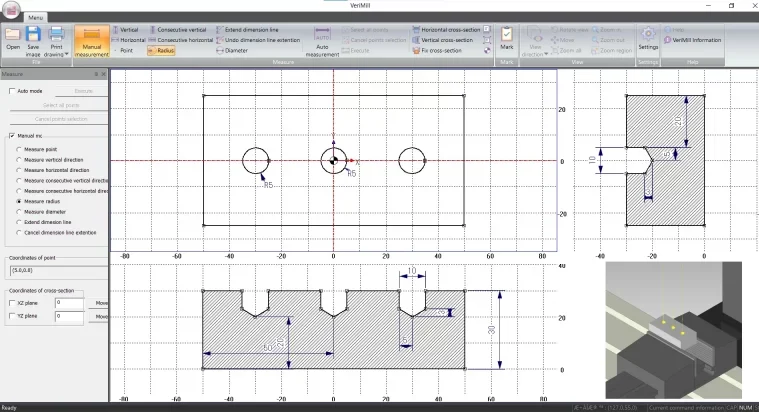

CNC 模擬器的技術圖面與量測功能介面:圖面介面顯示上視圖與側視剖面圖,搭配座標格線與尺寸標註工具,使用者可量測孔徑、半徑、距離與角度等幾何特徵;左側功能列支援垂直/水平/連續量測模式,並可切換 XZ 或 YZ 平面剖視圖,右下角為對應的工件 3D 模擬圖,提供即時比對與確認設計精度。
- 量測工具:
模擬器具備手動與自動量測工具,能夠精確檢查工件的各項尺寸。 - 手動量測選項:
使用者可手動量測點位、角度與連續距離,也可量測直徑與半徑。此彈性化功能有助於針對工件特定區域進行細部檢查。 - 座標顯示:
當使用者於工件上選取點位時,模擬器會即時顯示精確座標,確保每項量測皆與設計圖一致,無任何偏差。
課程量化與紀錄項目
- 提供教育訓練之機構名稱
- 授課者姓名
- 量測與品質控制資料
- 已完成課程之學習資料
- 學員姓名
- 課程實施日期
- 課程總時數
- 已完成課程之報告記錄
