CAST-1000 可攜式雙頻 GNSS 模擬器

CAST-1000 可攜式雙頻 GNSS 模擬器

CAST-1000 提供雙頻 GNSS(GPS/GLONASS)射頻模擬、支援 12 衛星通道、6-DOF 動態輪廓輸入、RAIM 與多重路徑建模,具備即時控制與後測分析功能,適用於研發與實地測試環境。
  • cast-1000-1x1.png
  • cast-1000-interface.png
詳細介紹

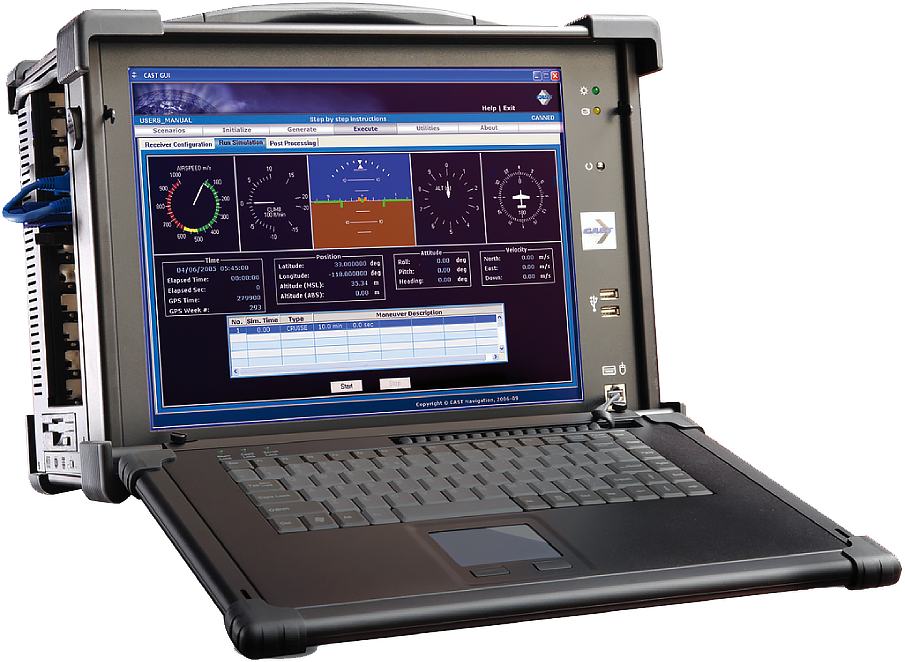

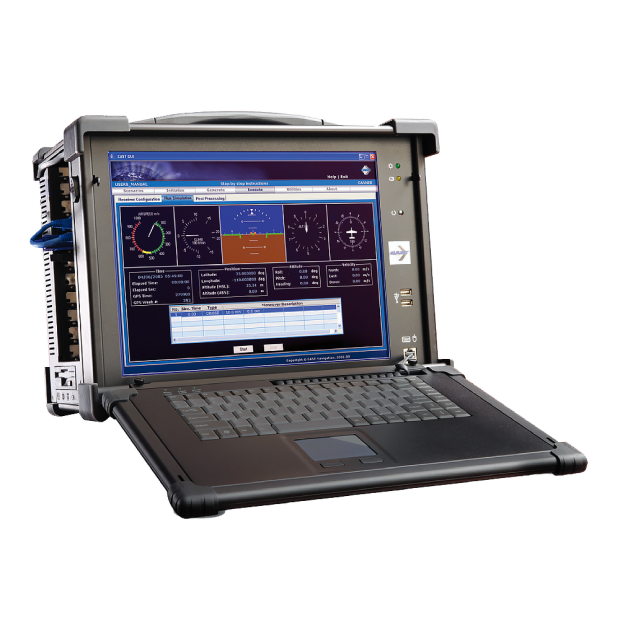

CAST-1000可攜式雙頻 GPS 模擬器

12 通道雙頻 GNSS 模擬,6-DOF 與星座編輯,即時控制實地驗證



CAST-1000 為一款可重複產生 GPS 射頻(RF)訊號之模擬系統,採用雙頻訊號產生技術,支援於實驗室與實地環境中進行高重現性之測試,並提供 即時控制 與 預先配置控制 兩種操作模式;系統具備高度可攜性與機動性,是針對戶外實地測試需求的理想解決方案。


CAST-1000 可同時模擬 GPS 與 GLNASS 訊號,最多支援 12 顆可見衛星,支援的訊號類型包括:

  • L1 頻段之 C/A 碼(Carse/Acquisitin Cde)衛星訊號
  • L1 與 L2 頻段之 P 碼(Precise Cde)衛星訊號



系統採用雙頻射頻訊號產生架構,搭載 12 通道配置,可靈活模擬任意組合之可視空間衛星,操作人員可依任務需求,自由選擇載具類型進行模擬,包括地面、水面、空中或太空任務,實現高動態模擬能力。


使用者可透過完整的任務輪廓設定,或匯入現地收集之六自由度(6-DF)動態輪廓資料,產生精確任務軌跡;CAST-1000 同時內建效能評估模組,可將 GPS 導航系統接收到之原始量測資料與濾波後資料進行比較,並與真實載具位置對照,協助完成高精度的後測分析(Pst-Test Analysis),以驗證導航演算法、硬體效能與整體系統準確性。


CAST-1000 所具備的可程式化操作介面,讓使用者可即時調整測試參數並快速部署各類 GPS 測試情境,從完整 GPS 星座模擬(可自 32 組 PRN 偽隨機雜訊碼中選取 8 至 12 顆衛星)到任務導向之複雜運動模擬,皆可靈活支援;無論應用於研發測試、導航驗證、或訓練環境,CAST-1000 皆能提供穩定、可靠且高精度的 GNSS 射頻模擬能力。





模擬器功能

  • 最多支援 12 顆 L1 與 L2 頻段之 C/A 碼與 P 碼衛星(SV)模擬
  • 六自由度(6-DOF)動態運動產生能力
  • 可選擇的載具參數設定
  • 完整的衛星星座(SV Constellation)編輯功能
  • 外部星曆(Ephemeris)與星曆表(Almanac)載入功能
  • 欺騙器(Spfer)模擬功能
  • 衛星 RAIM(Receiver Autnmus Integrity Mnitring)事件模擬
  • 電離層(Insphere)與對流層(Trpsphere)建模
  • 衛星時鐘誤差模擬
  • 航點導航(Waypint Navigatin)功能
  • 多重路徑效應建模
  • 衛星事件時間標記功能
  • 支援選擇性可用性建模
  • 天線方向性圖形建模功能
  • 支援外部軌跡資料匯入
  • 任務後處理功能

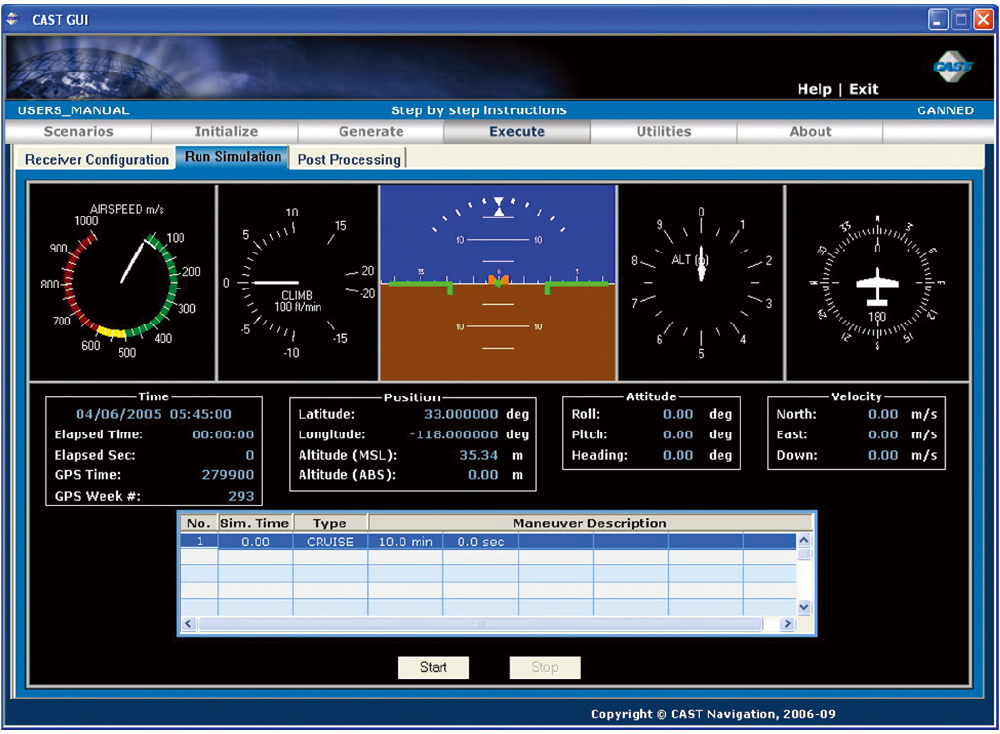

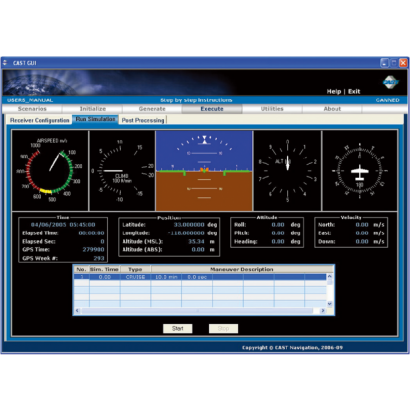

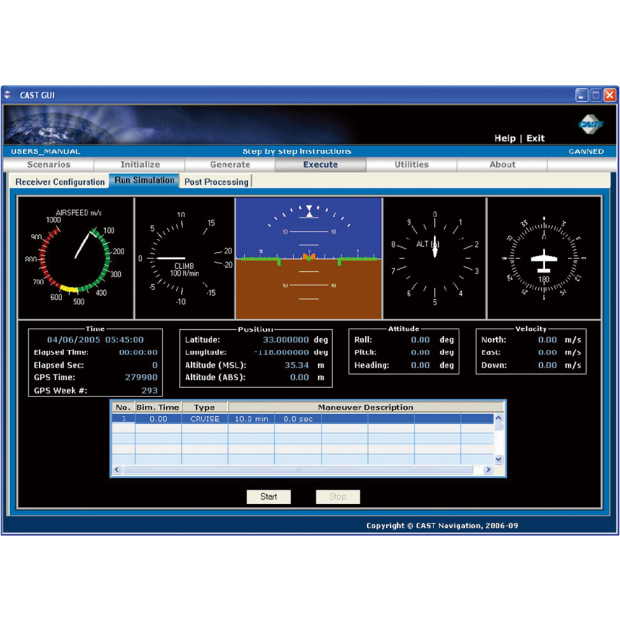

CAST-1000 系統介面:CAST-1000 模擬器於「Run Simulation」階段之圖形化操作介面(GUI),具備即時飛行參數顯示(如速度、高度、姿態、方位)、衛星導航定位資訊與模擬任務設定,支援動態航跡規劃與導航效能驗證。


產品型錄下載 >

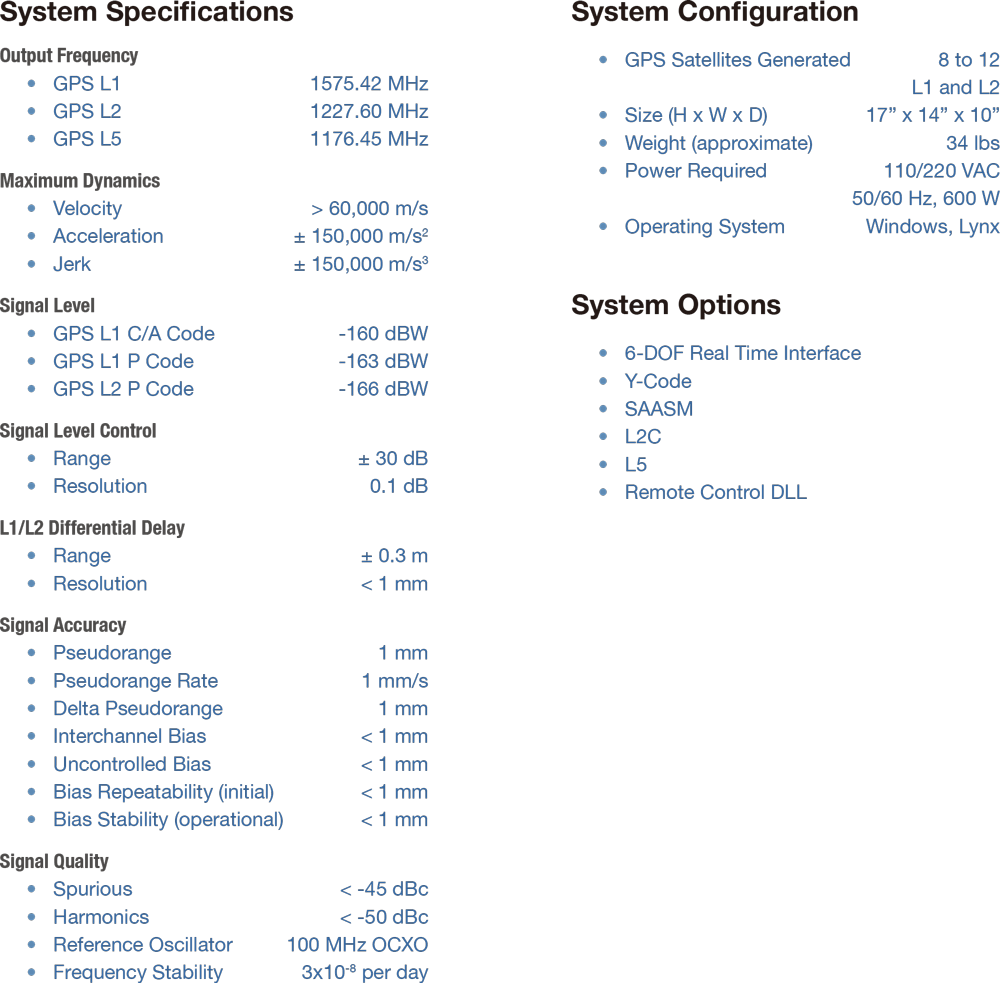

技術規格
