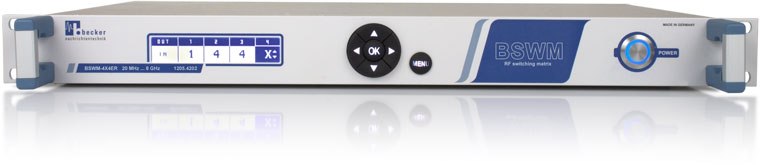

BSWM-4X8ER 雙向射頻切換矩陣
八路獨立連接 × 四埠任意分派 × 寬頻不中斷切換
重塑訊號路由彈性
現代通訊標準如行動通訊、Wi-Fi、ISM 與 Bluetooth（藍牙）皆需雙向訊號傳輸，這表示裝置在傳送與接收訊號時皆需具備同等性能與穩定性。此需求無關於其採用的多工技術是 TDD（時域分多工）還是 FDD（頻域分多工），因為無論是哪種方式，雙向的即時資料流動都是確保高效通訊品質的關鍵。
在這樣的測試與應用場景中，BSWM-4X8ER 提供一個靈活且高效的解決方案，可將通訊測試儀器精準路由至待測物，或者將收發模組有效對接至天線端，實現真實世界通訊環境的模擬與驗證。此裝置設計強調完整平行且對等的訊號路徑架構，內建八組雙向訊號通道，每個輸出埠都能迅速配置為任一輸入來源，支援即時切換與動態測試需求。
更重要的是，BSWM-4X8ER 採用超寬頻設計（100 kHz 至 8500 MHz），涵蓋從超低頻至高頻應用範疇，具備廣泛標準相容性。它能全面支援當前與次世代無線標準，包括Wi-Fi 6E（支援 6 GHz 頻段）與Wi-Fi 7（具備更高吞吐量與低延遲特性），使其成為測試與研發實驗室中不可或缺的訊號切換與路由核心。
特性
- 極寬頻：
支援 100 kHz 至 8500 MHz 頻率範圍，涵蓋低頻至高頻應用，能對應多種通訊標準與測試場景。 - 高隔離度：
具備輸出埠間高隔離能力，可避免來自不同訊號來源的干擾，確保多路通訊或 MIMO 系統運作穩定、資料不失真。 - 高動態範圍：
能提供寬廣的衰減與增益處理能力，適用於動態範圍要求較高的測試場景。 - 非反射設計：
裝置各端口皆為終端匹配設計，降低反射回波干擾，確保系統穩定運行。 - 小型化 19” 1U 機箱設計：
符合標準機架尺寸，便於系統整合與空間管理，特別適合實驗室與自動化測試平台部署。 - 圖形化使用介面（GUI）：
透過網頁瀏覽器即可遠端操作，支援自定義標籤與狀態顯示，操作直覺簡單，亦可透過 ASCII/SCPI 指令整合至自動化控制系統。
應用場景
- MIMO 測試：
可用於多天線配置測試與訊號路徑模擬，適合評估多路徑通訊效能。 - 網路偵測：
可切換並監控多通道通訊節點，執行多通道訊號觀測與調度管理，適用於通訊網路測試。 - 訊號路由：
作為高隔離度訊號切換中心，支援在多設備間靈活切換訊號來源與路徑，廣泛應用於實驗室與產線自動化測試架構。 - 研發（R&D）：
加速新產品開發測試流程，支援可重複測試環境建構，提升研發階段效率。 - 測試設備：
整合至各類自動化測試平台，作為中樞切換模組，支援高效、低延遲與重複性高的量測流程。
AC 或 DC 電源供應選項
BSWM-4X8ER 提供設計用於 DC 或 AC 電源供應的版本，可因應固定式與移動式應用，兩種版本皆支援寬廣的輸入電壓範圍，無論是 AC 或 DC。

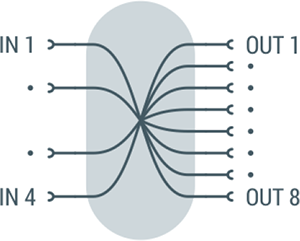

主結構方塊圖
BSWM-4X8ER 具備四個等效輸入與八個等效輸出，透過一個非阻斷型矩陣彼此連接，單一輸入可路由至多個輸出，訊號傳輸不會損耗。
無磨損固態切換元件
BSWM-4X8ER 採用現代固態切換元件，可確保對操作指令迅速反應，並支援無限次數切換循環，幾乎無需維護。
高通道隔離度
為避免不同類型訊號間非預期耦合，該裝置提供高通道隔離設計，相鄰無線電頻道中之強弱訊號不會互相干擾。
多元控制方式
BSWM-4X8ER 配備多項控制功能以提升使用便利性，其具備前面板本地 MMI 操作介面，以及 LAN 與 USB 介面；根據使用者需求，系統可透過直覺式網頁圖形使用者介面（GUI）操作，或透過埠以SCPI 架構之 ASCII 指令進行控制。
同步操作
BSWM-4X8ER 提供兩種切換模式：
- Direct（直接）： 每次切換操作於收到指令後立即執行。
- Synchronous（同步）： 所有切換命令會儲存，直到接收到 “SYNC” 命令後，統一同步執行切換操作。
外部觸發
與 Becker多數產品相同，BSWM-4X8ER 配有 TRIGGER IO 埠，此實體介面可使裝置透過硬體訊號觸發，實現跨多組矩陣的同步切換操作。

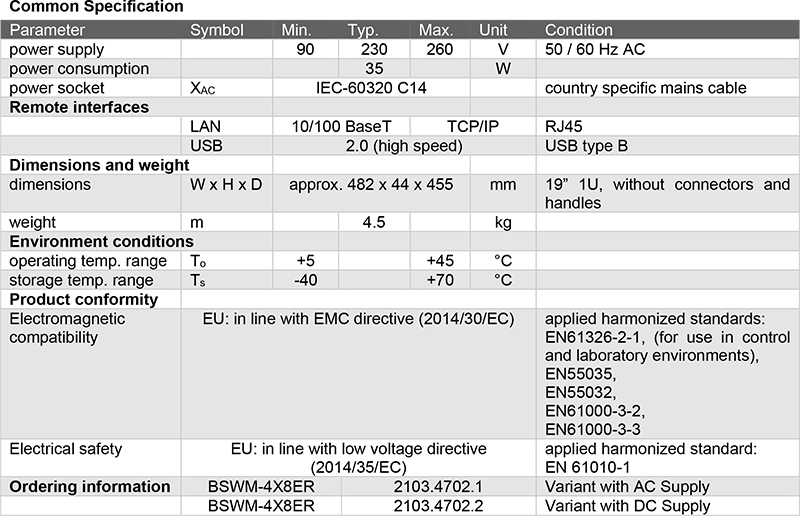

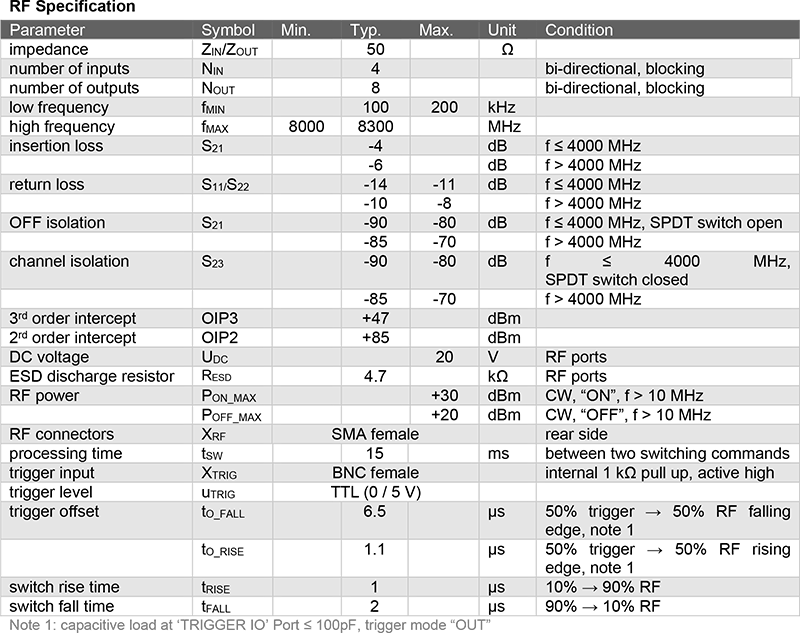

技術規格

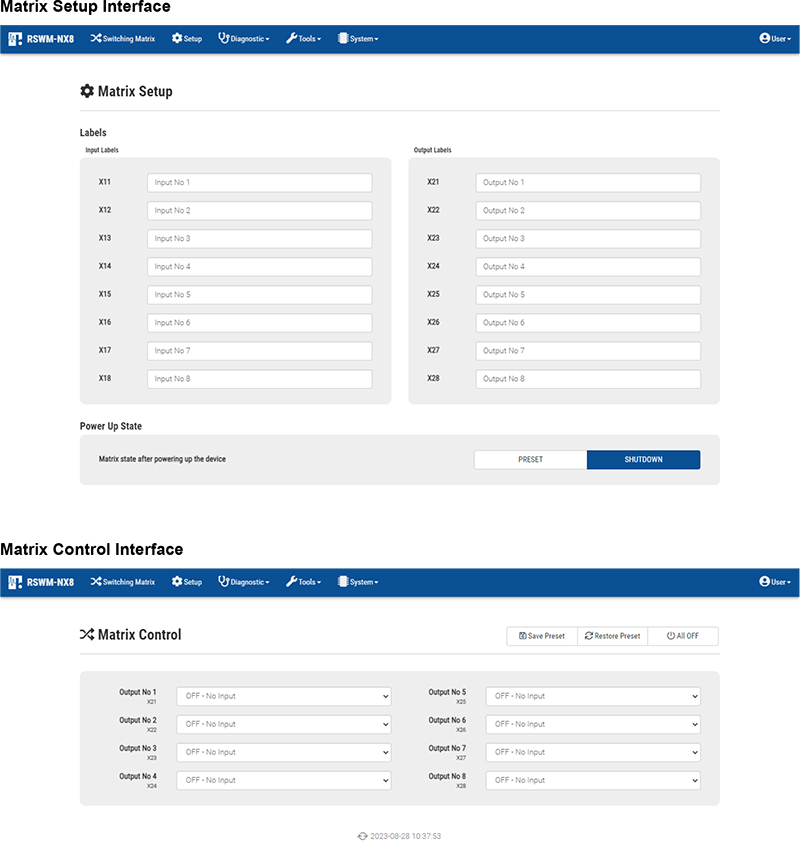

圖形化使用者介面
圖形化使用者介面（GUI）可讓使用者定義自訂標籤，以符合特定應用需求，使輸入選擇更具意義與可讀性。

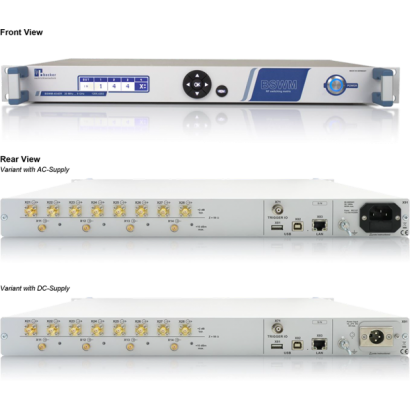

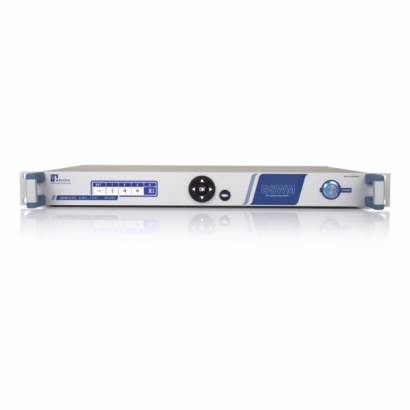

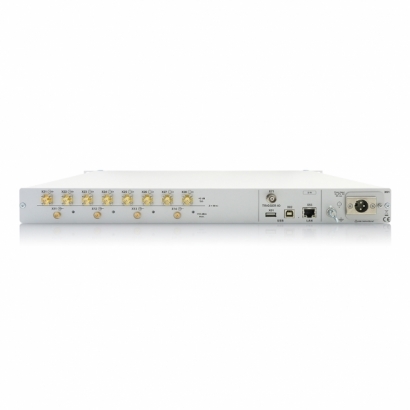

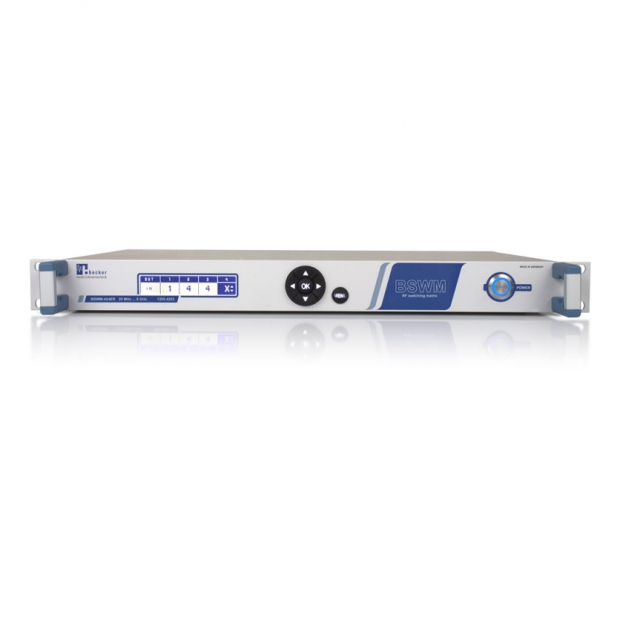

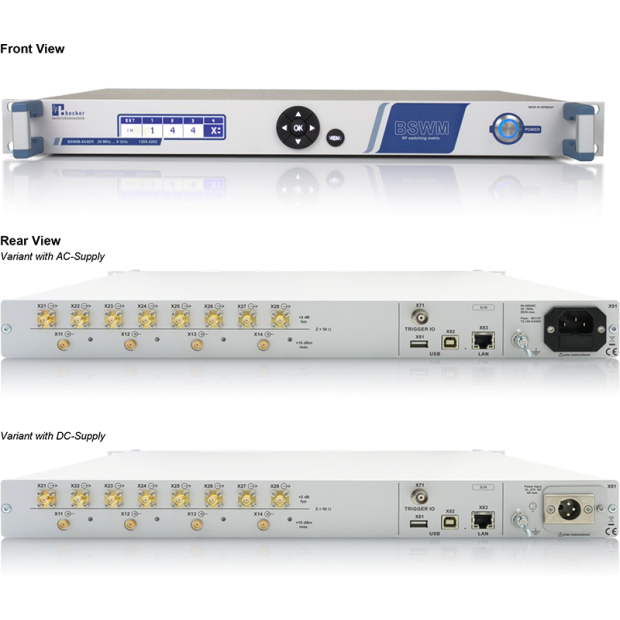

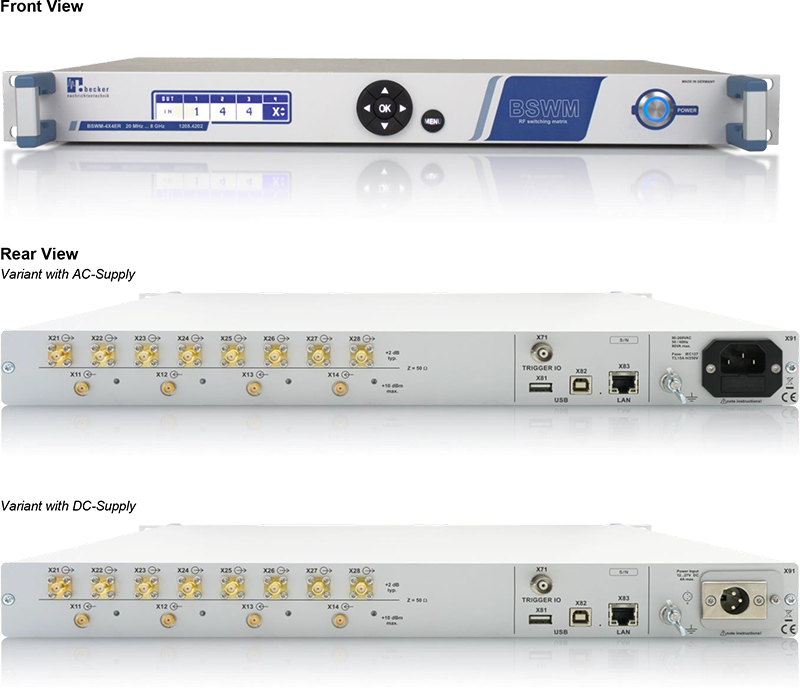

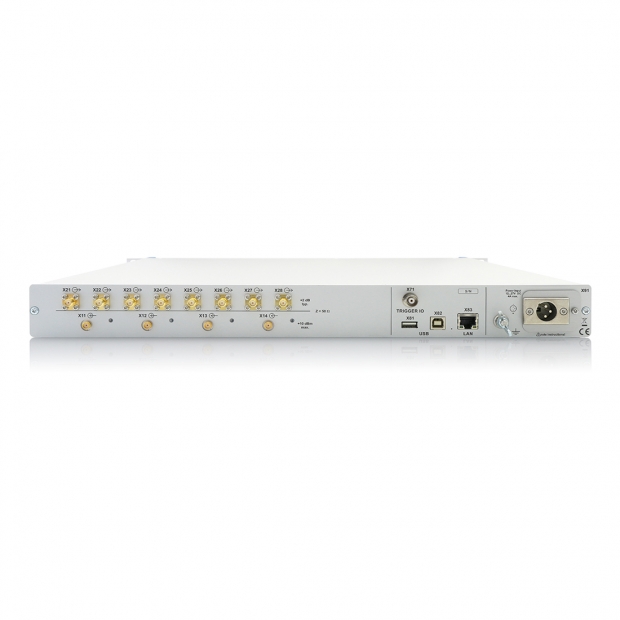

外觀

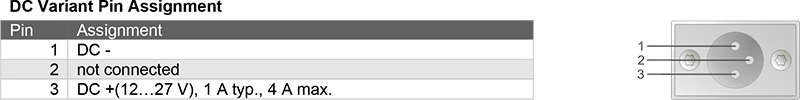

PIN 腳位定義

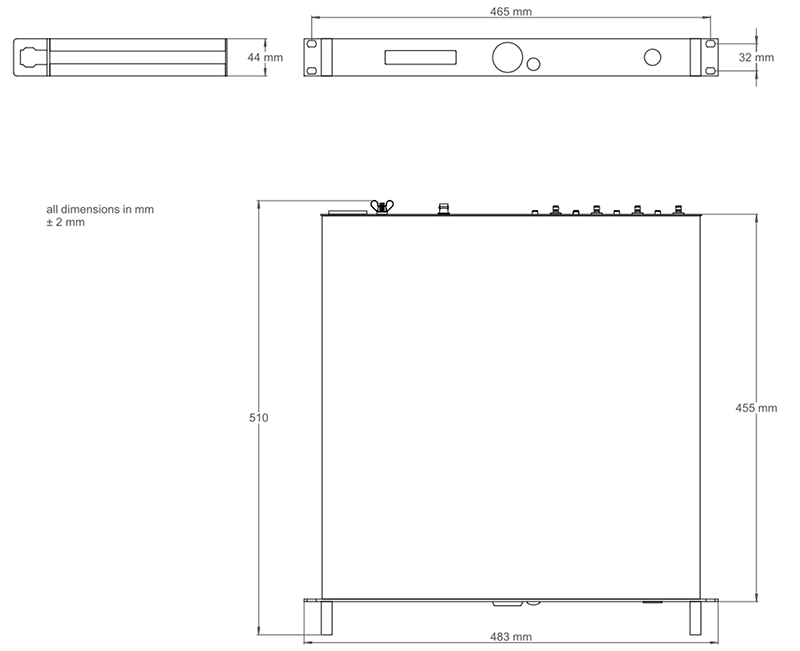

尺寸

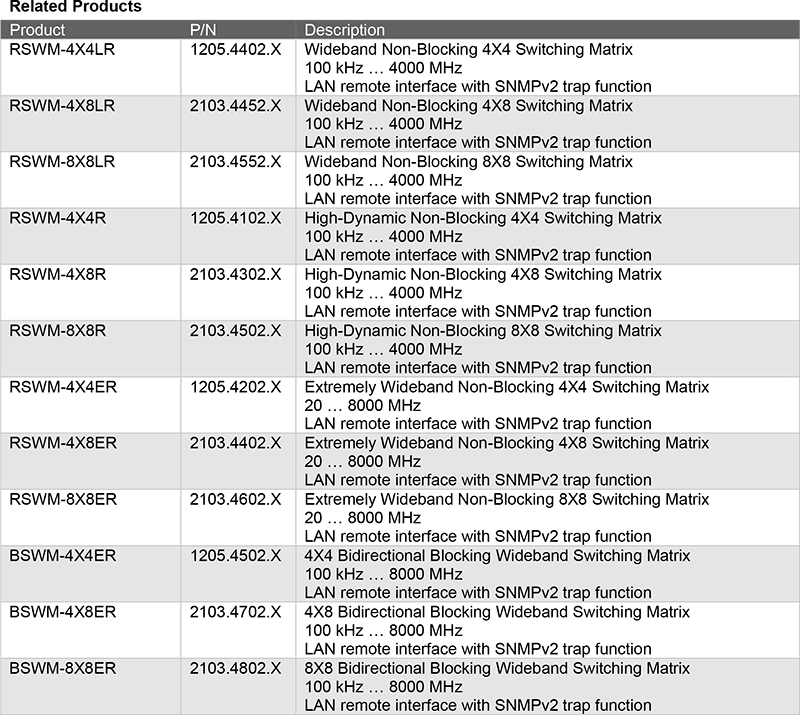

相關產品
