BSWM-8X8ER 雙向射頻切換矩陣
高隔離度 × 零磨損切換 × 同步觸發
打造理想多通道測試平台新標準
現代通訊標準如行動通訊、Wi-Fi、ISM 頻段 及 Bluetooth，皆需支援不依賴多工方式（時域分多工（TDD）或 頻域分多工（FDD）的雙向訊號傳輸，這種雙向傳輸能力對於當今高速、低延遲的通訊應用至關重要，尤其在 5G、Wi-Fi 6E 及 Wi-Fi 7 等標準下，資料傳輸更頻繁且具多重鏈路需求。
BSWM-8X8ER 正是一款針對此類需求所設計的理想模組，提供完整對應解決方案，它能有效將 通訊測試儀與待測物、或是收發器與天線進行快速且精確的訊號路由切換；該機種內建 8 條完整平行的雙向訊號通道，使用者可於多設備或多端口之間自由配置，建立模擬或實測所需的傳輸環境。
此外，透過 超寬頻操作頻率範圍（100 kHz 至 8500 MHz），BSWM-8X8ER 不僅能涵蓋各主流通訊技術頻段，亦支援最新標準，如 Wi-Fi 6E 與 Wi-Fi 7，為多通道高頻測試平台提供高度彈性與未來相容性。
技術特性
- 超寬頻（100 kHz 至 8500 MHz）
- 高通道隔離度
- 高動態範圍
- 無反射設計
- 小型化 19” 1U 機架式設計
- 圖形化使用者介面（GUI）
應用場景
- MIMO 測試
- 網路訊號監測
- 訊號路由與分渡
- 研發環境（R&D）
- 自動化測試設備

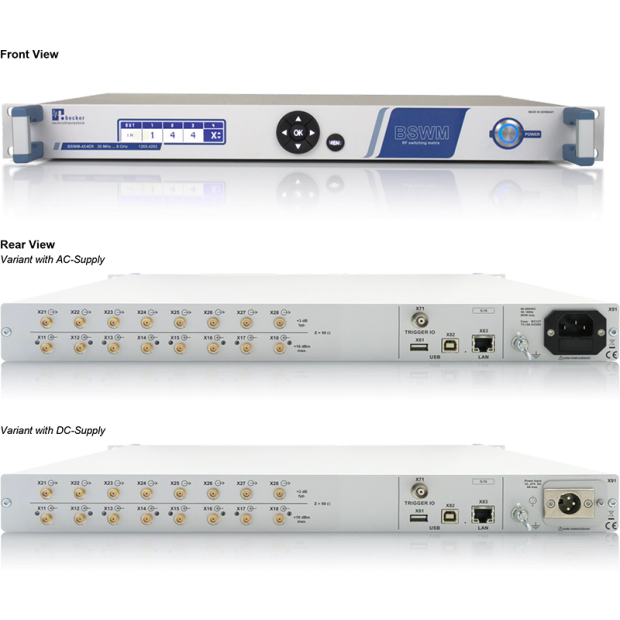

供電選項：AC 或 DC 模組可選
BSWM-8X8ER 提供 DC 或 AC 電源供應版本，靈活因應固定或移動式應用需求，無論為 AC 或 DC，皆支援寬廣輸入電壓範圍，滿足多元場域使用情境。
非阻斷型訊號矩陣結構
BSWM-8X8ER 採用非阻斷型訊號矩陣，允許單一輸入訊號可同時路由至多個輸出埠，且不會有訊號損耗。
無磨損固態開關
此機種使用 固態開關元件，不僅可實現高速響應與精準控制，亦具備無限切換壽命與低維護需求，非常適用於長期自動化測試環境。
高通道隔離度設計
為防止不同頻道訊號間之非預期耦合，BSWM-8X8ER 提供優異的通道隔離能力，可確保即使強訊號與弱訊號並存，也不會相互干擾。
多重控制介面與操作模式
- 支援 本地面板操作（MMI）
- 提供 LAN 與 USB 控制埠
- 可透過網頁圖形化介面操作
- 或使用 SCPI ASCII 指令 進行遠程程控
同步切換模式
BSWM-8X8ER 提供兩種切換操作模式：
- Direct 模式：接收指令後立即執行切換
- Synchronous 模式：儲存所有切換指令，待接收到 "SYNC" 指令後 同步執行所有切換
外部觸發支援
如同 Becker 多款模組，BSWM-8X8ER 也內建 TRIGGER IO 埠，支援透過硬體觸發訊號實現多機端同步切換，適用於大型量測或多通道系統部署。

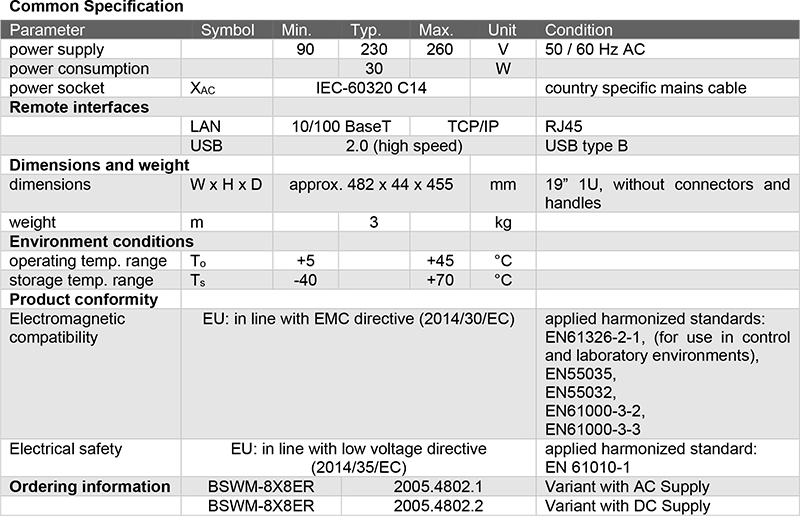

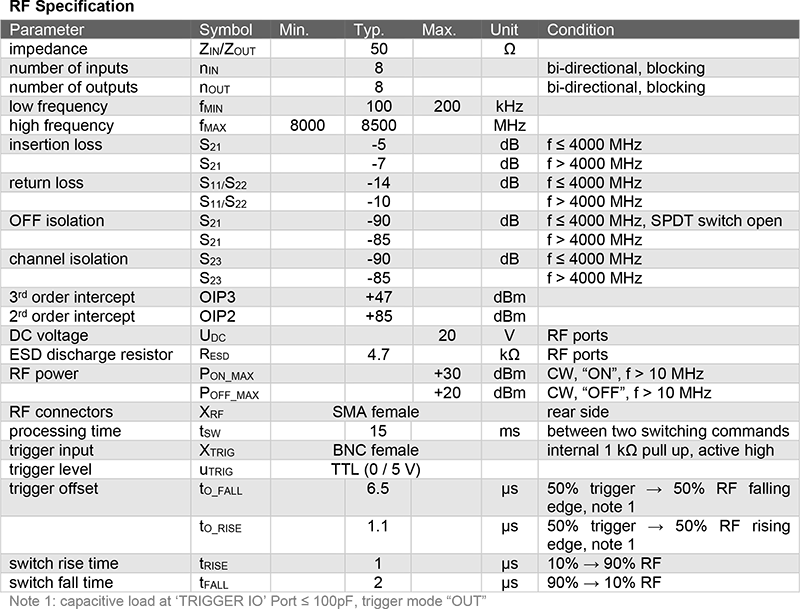

技術規格

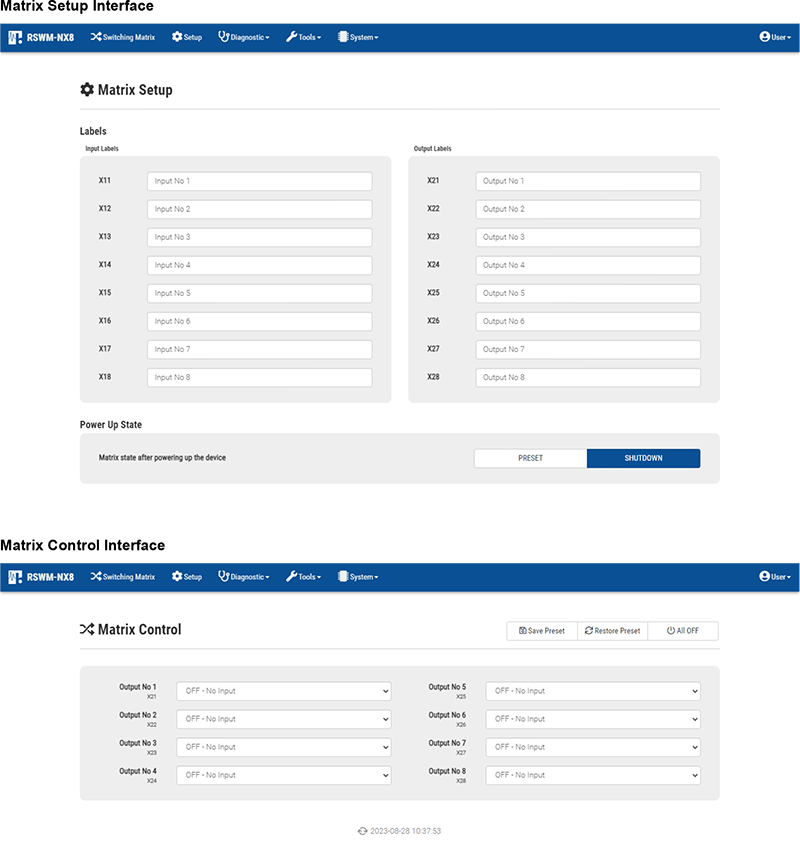

圖形化操作介面（GUI）
直覺化的操作介面允許使用者自訂輸入輸出標籤，讓埠位選擇更具語意與情境對應性，便於辨識與操作。

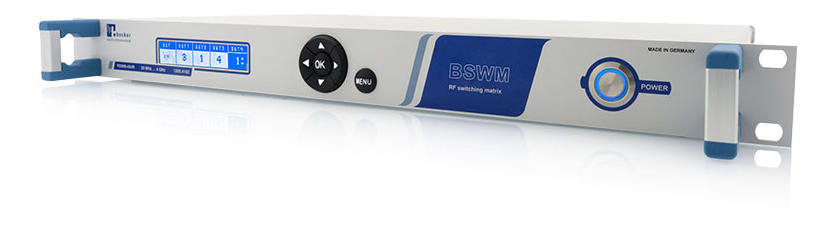

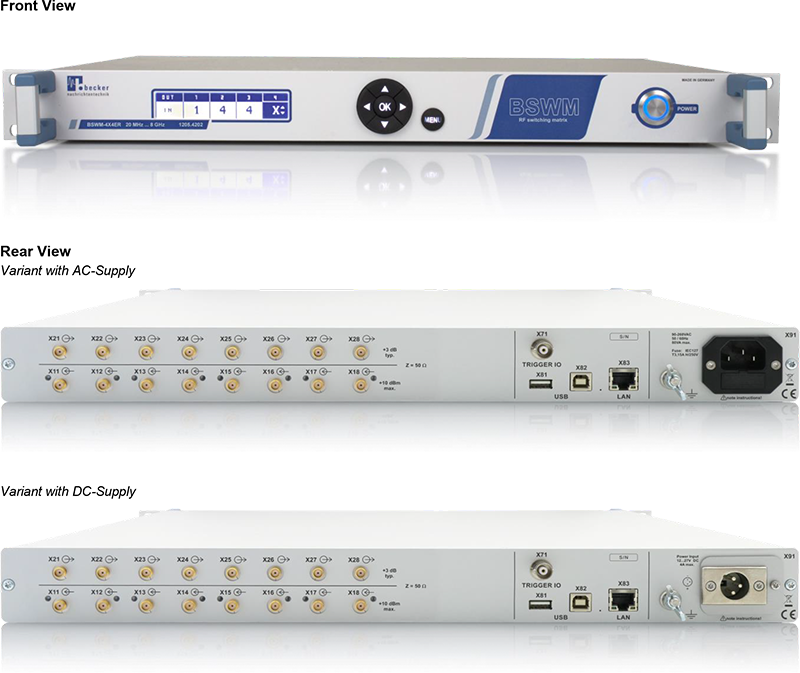

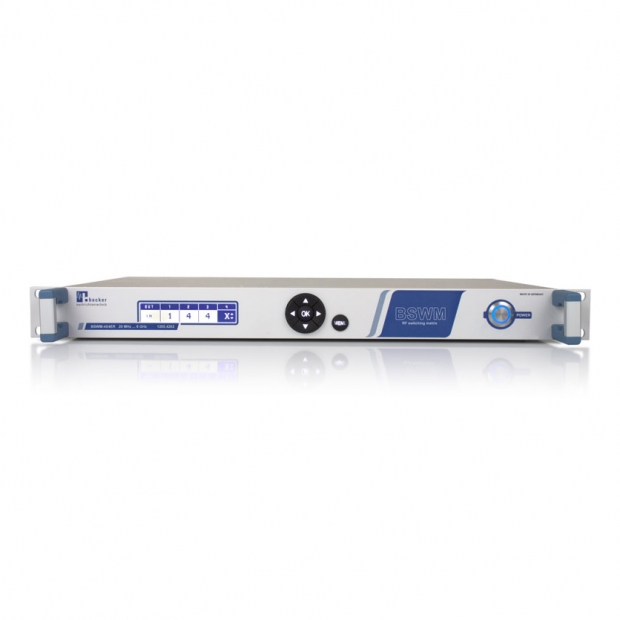

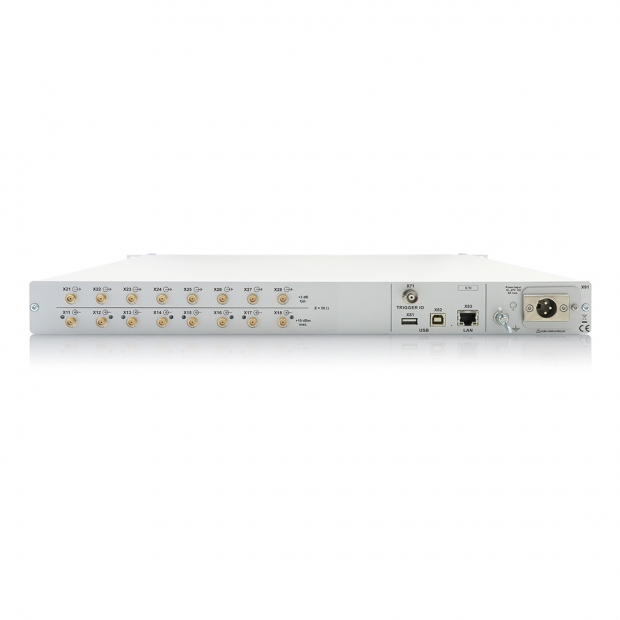

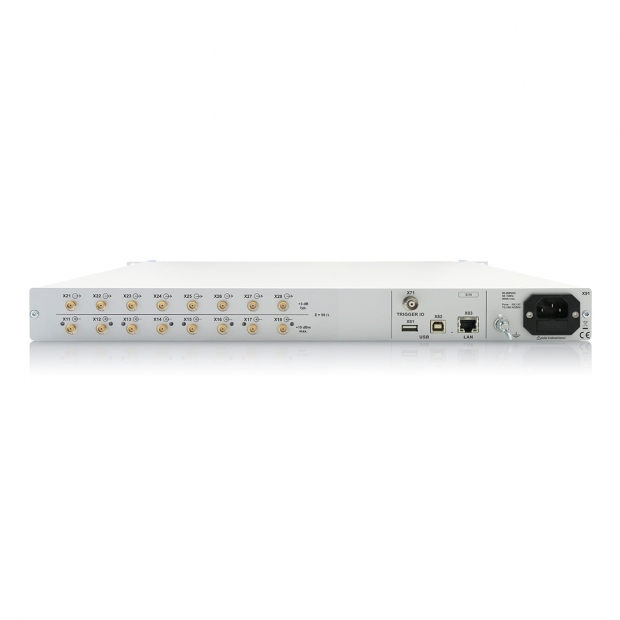

外觀

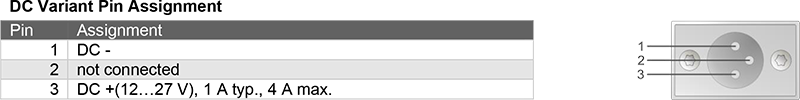

PIN 腳位定義

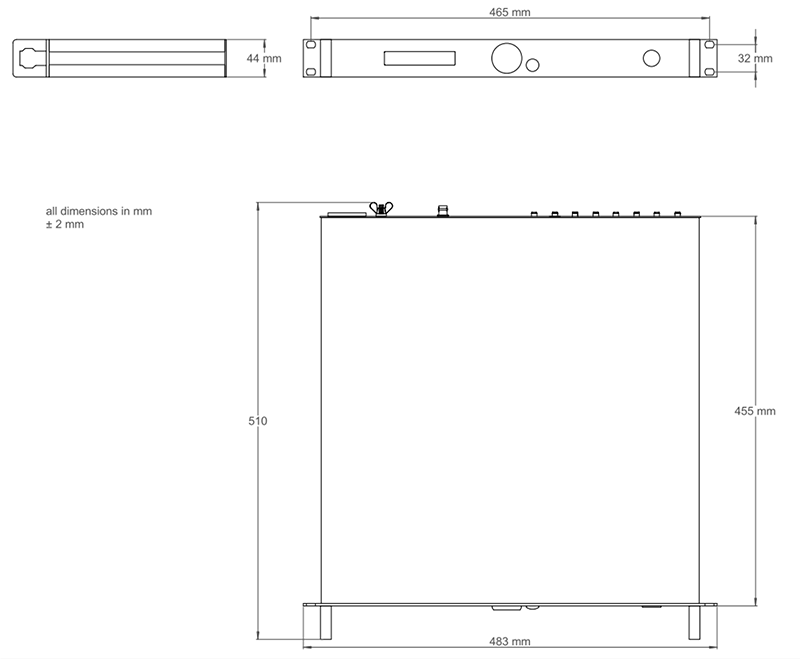

尺寸

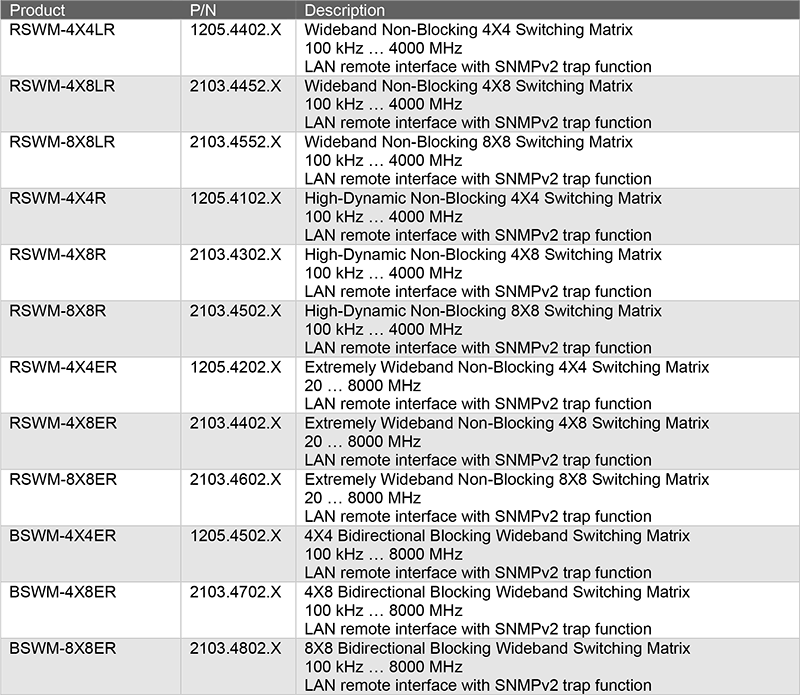

相關產品
