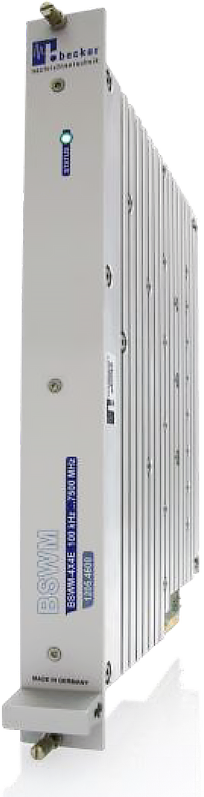

BSWM-4X4E 阻斷型雙向切換矩陣

4X4 雙向路由、阻斷切換設計，通訊測試零干擾

現代通訊標準如蜂巢式行動通訊（Cellular）、Wi-Fi、ISM 與藍牙（Bluetooth）皆需雙向訊號傳輸，無論其採用的多工技術為 TDD（時域多工）或 FDD（頻域多工），均有相同需求，特別是在高速資料交換與多頻段覆蓋的應用情境下，對於訊號路由的可靠性與隔離度要求亦更為嚴苛。


BSWM-4X4E 為一款專為現代無線通訊測試環境設計的高隔離度切換矩陣模組，可靈活配置通訊測試儀與待測物（DUT）之間的路由關係，或作為收發器與天線間的切換節點使用，有效簡化複雜的測試架構，提升測試效率與穩定性；提供 4 條完全平行且支援雙向傳輸的訊號通道，每一通道皆可獨立運作，滿足點對點、高頻寬、低反射損耗等測試要求，具備阻斷 (blocking) 架構之切換邏輯，適合用於需動態切換與高重複性的測試流程。


此外，此切換矩陣模組預計整合於 SR6-11C 系統平台中，該平台支援模組化擴充設計，可搭配多種 RF 模組組成完整可程式化測試架構，進一步強化系統整合能力與自動化控制彈性。


產品特點

• 寬頻段
• 適用於雙向訊號
• 高關閉隔離度與通道間隔離度
• 切換速度快
• 非反射式架構

應用領域

• 蜂巢式行動通訊、Wi-Fi、ISM、藍牙之訊號路由
• 實驗室量測設備
• ATE 自動化測試設備
• 研發用途（R&D）

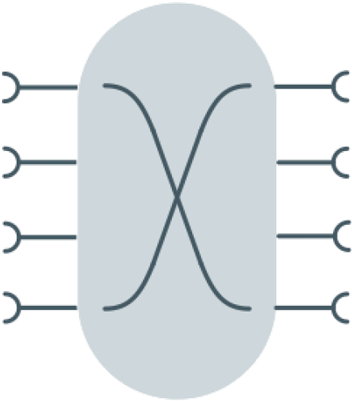

主要方塊圖說明

BSWM-4X4E 具有 4 個等效輸入與 4 個等效輸出，為阻斷型切換矩陣設計，每個輸入埠可依需求連接至任一輸出埠。


無磨耗固態式切換開關

BSWM-4X4E 採用固態式（Solid State）切換元件，確保極短的切換時間與極高的切換壽命，幾乎無需維護。


高通道間隔離度

為避免通道間不必要的訊號耦合，BSWM-4X4E 提供極佳的通道隔離效果，即使相鄰通道間分別存在強訊號與弱訊號，也不會互相干擾。


遠端控制功能

結合 SR6-CU 控制模組後，BSWM-4X4E 可透過 USB 與 LAN（乙太網路）介面進行遠端控制，控制指令採用簡易的 SCPI 格式之 ASCII 字串。


內建測試功能

BSWM-4X4E 可監控其內部供電電壓與模組溫度，模組狀態可透過遠端介面讀取取得。

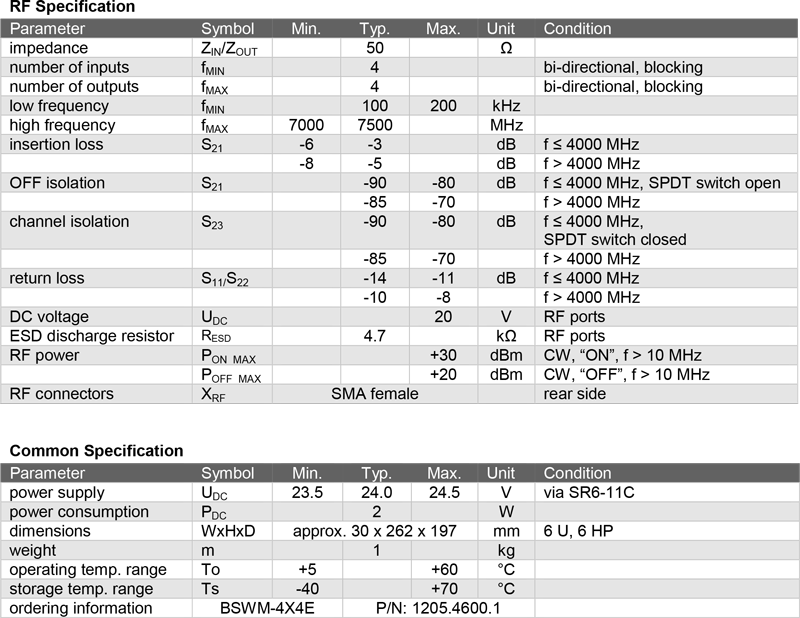

技術規格

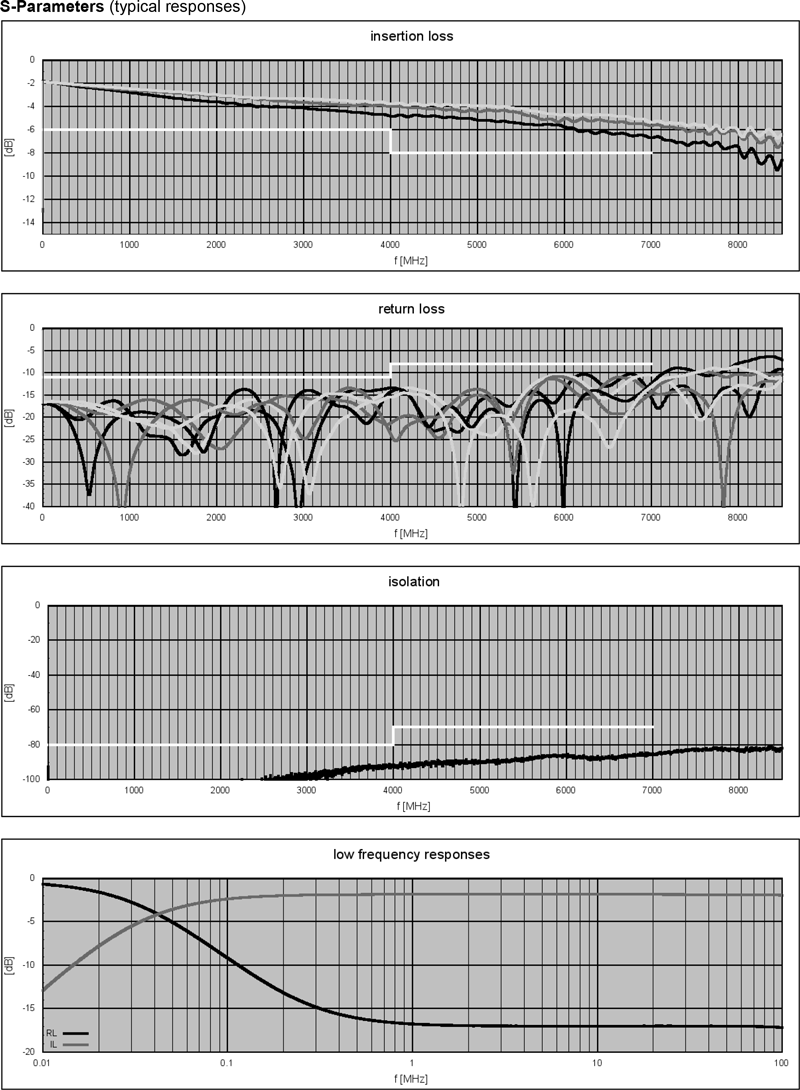

效能

效能與系統整合說明

SR6-11C 系統平台整合

BSWM-4X4E 模組可整合至 SR6-11C 系統平台，此平台提供多達 11 個模組插槽，可安裝各類元件，例如 RF 切換器、切換矩陣、合路器（Multicouplers）、可變衰減器（Attenuators）、BIAS-T、電平偵測器、雙向合路器（Bi-directional Splitters/Combiners）以及控制器模組；控制 BSWM-4X4E 時，需搭配 SR6-CU 控制器模組使用。


透過 SR6-11C 背部的 Trigger-IO 介面，可實現多台 SR6-11C 系統間的同步作動，當觸發輸入接收到正向 TTL 脈波時，系統可在微秒內執行預先載入之組態，完全以硬體控制完成；若應用場合對反應速度有極高需求，亦可透過背部之二進位介面（Binary Interface）直接進行硬體控制。

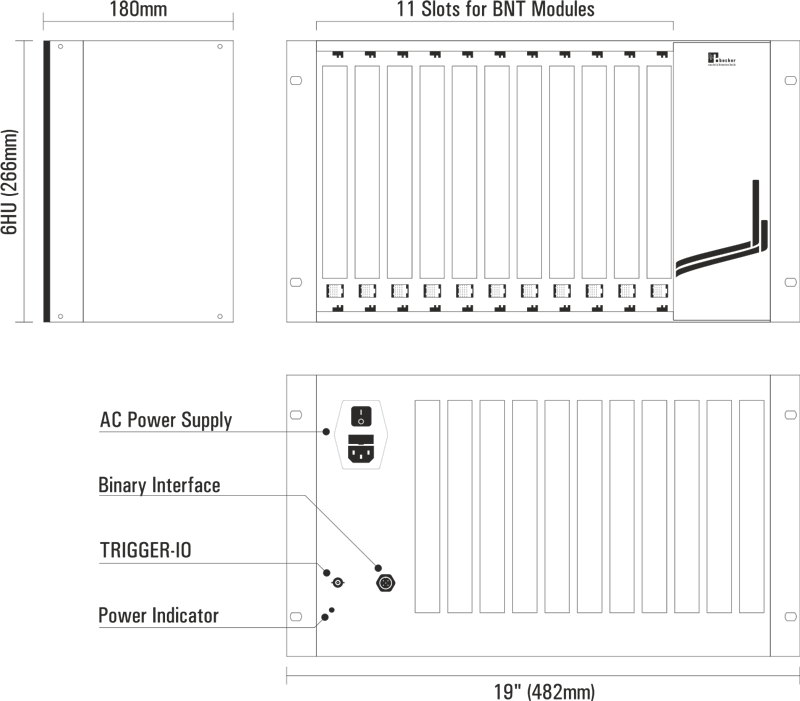

SR6-11C 系統平台尺寸

外觀

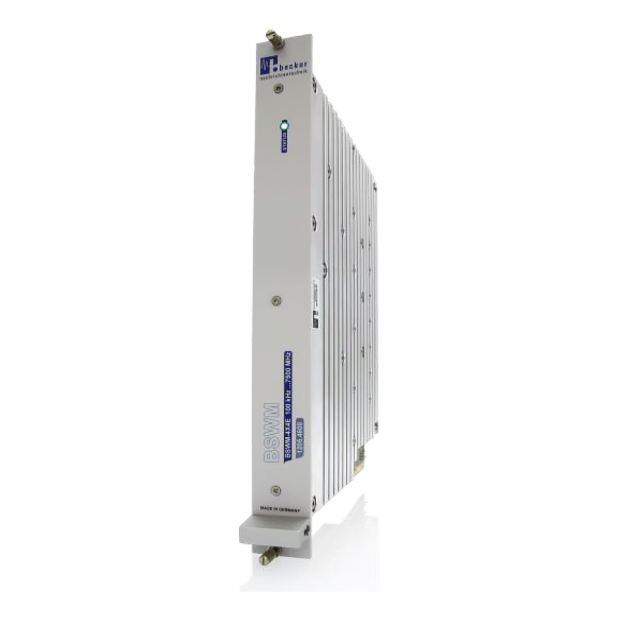

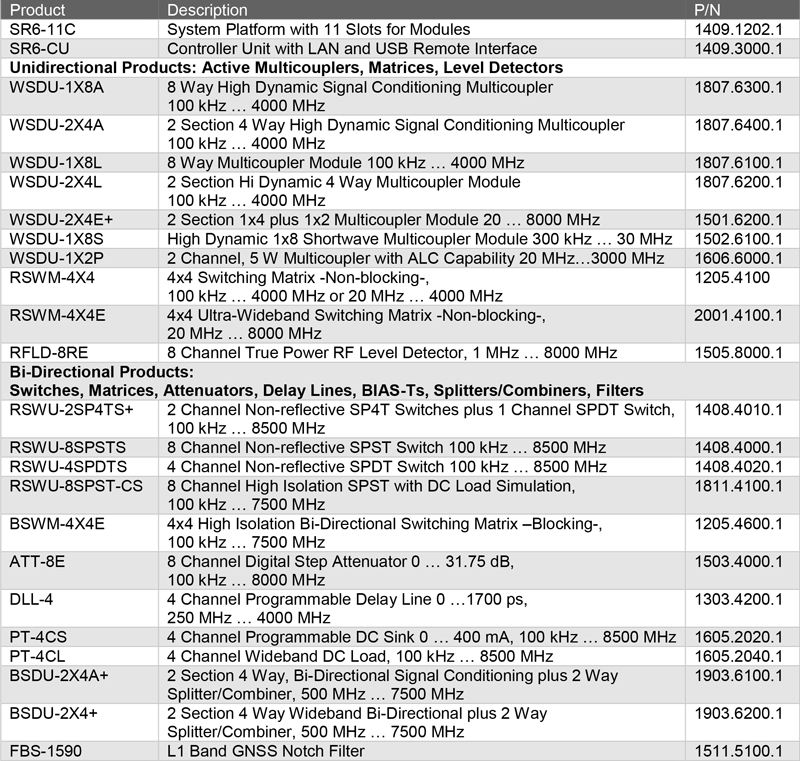

相關產品
