BSWM-4X32CSR 雙向 RF 切換矩陣 (4x32, 100 kHz~8000 MHz)

BSWM-4X32CSR 雙向 RF 切換矩陣 (4x32, 100 kHz~8000 MHz)

BSWM-4X32CSR 支援 4x32 雙向射頻切換與 DC 負載模擬,具備 100 kHz~8000 MHz 頻段、MIMO 測試與 LNB 模擬功能,專為複雜 DUT 測試設計。

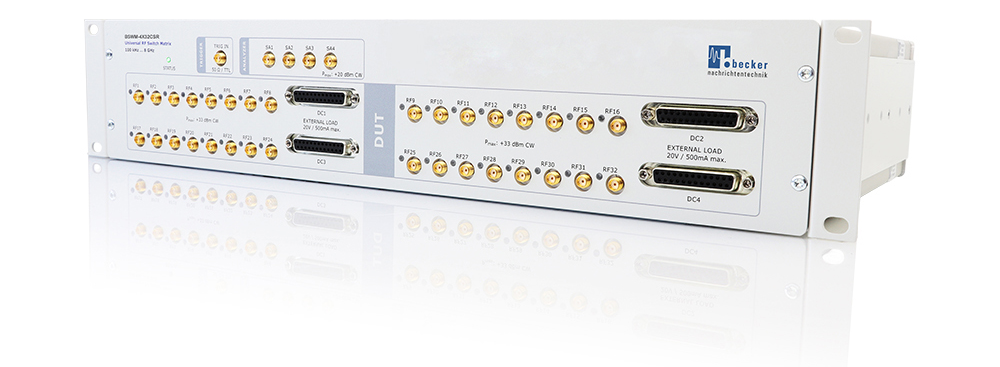

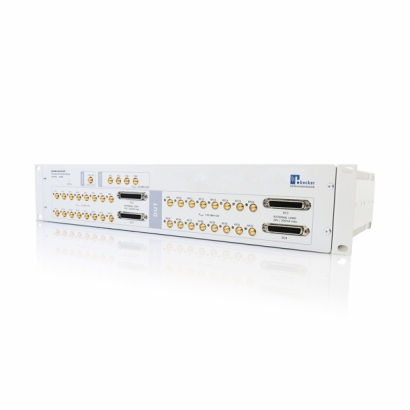

  • BSWM-4X32CSR-ledt.jpg

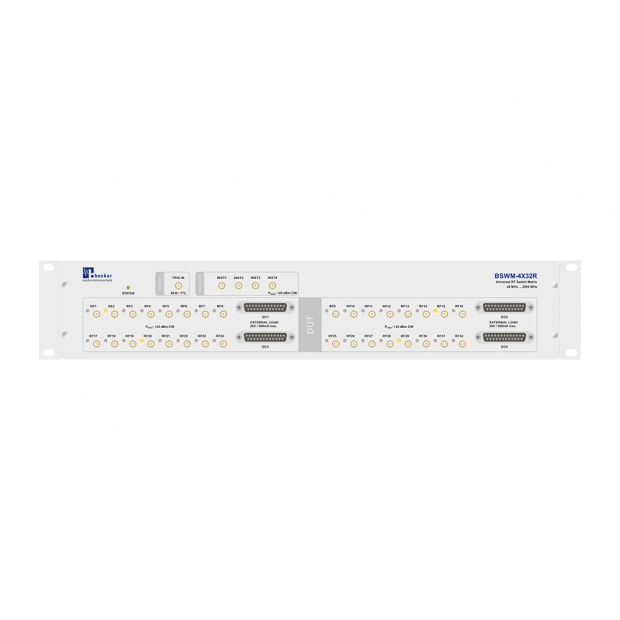

  • BSWM-4X32CSR-front.jpg

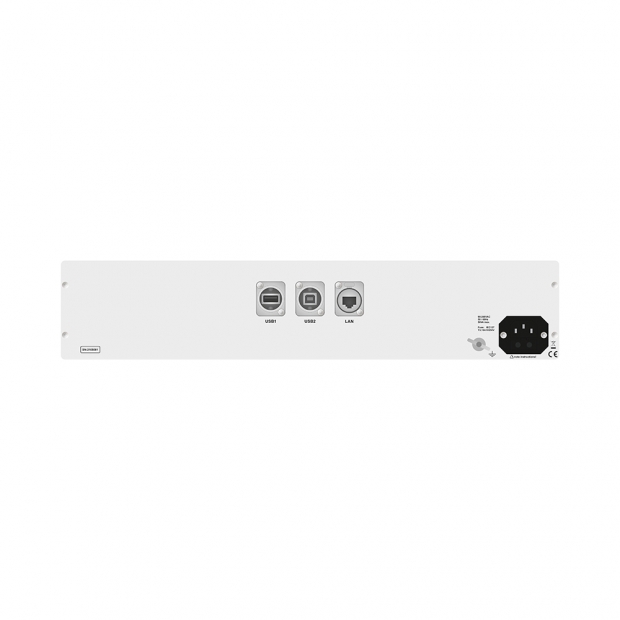

  • BSWM-4X32CSR-rare.jpg
  • Appearances.png
詳細介紹

BSWM-4X32CSR 雙向 RF 切換矩陣

4x32 路徑、LNB 負載模擬與多頻段訊號切換
適用於 MIMO 與終端測試



BSWM-4X32CSR 為一款 通用型、阻斷式(blocking)雙向 RF 切換矩陣,適用於多訊號路由應用,常見應用場景包括具備多天線埠待測物之產品驗證測試,例如:車用模組或 MIMO 模組。

該機種提供 4 組量測儀器埠,可非反射式(non-reflective)地對應切換至 32 組 DUT ;若無連接,則會自動匹配至 50 Ω 阻抗;此外,每組 DUT 埠亦配置一組對應之 DC 功能埠,可用於模擬負載或注入虛擬直流電源(phantom DC supply)。

憑藉其寬頻特性,BSWM-4X32CSR 能支援幾乎所有現行廣播與通訊標準之訊號傳輸,包含 AM、FM、DAB3、GSM900、GSM1800、UMTS、LTE 4G、LTE 5G FR1、IEEE 802.11 a/b/g/n/ac/ax(Wi-Fi 6E)與 802.11be(Wi-Fi 7


技術特性

  • 小型化 19 吋、2U 機箱設計
  • 32 組雙向 DUT 射頻埠
  • 4 組儀器連接埠
  • 2 x 32 組 DC / 低頻埠
  • 32 路 DC 電壓與電流表
  • LAN 遠端控制介面
  • 同步切換應用專用的 Trigger 觸發輸入



應用場景

  • MIMO 測試
  • 射頻多媒體元件測試
  • 產線終端測試(End-of-Line
  • 產品驗證測試
  • RF 訊號路由切換




平行測試能力

憑藉其出色的隔離能力,該機種可於不同頻率與電平下執行 多通道訊號的同步測試,互不干擾,極大化測試效率。


DC 測試功能與模擬

BSWM-4X32CSR 支援多種 DC 測試與模擬功能,適用於 DUT 的電源相關測試;其 32 條通道 皆搭載 無磨損固態 DC 電源開關,可注入 14V / 18V 控制電壓22 kHz 控制音頻,以模擬 DUT 切換狀態,並支援模擬 LNB(Low Noise Blocks)負載

亦可透過內建開關模擬 DC 短路(同軸纜線短路)或開路(纜線斷路)狀態,裝置內含 過載保護電路,防止過大電流造成損壞。


內建電壓與電流量測功能

整合式 電壓/電流表 可同步量測 32 組通道之 控制電壓(14V / 18V)與電流流量,該量測系統具備 高阻抗輸入設計,可忽略對 BIAS-T 電流流的影響。

  • 電流量測範圍:±500 mA
  • 當注入控制電壓時,電流由矩陣流向 DUT;若為 LNB 模擬,則電流為從矩陣輸出。
  • 當電流超出 ±500 mA 上限時,SHORT、LOAD A 與 LOAD B 開關會自動開啟;可透過軟體 RESET 指令重新閉合。



無磨損 RF 切換能力

採用 高速反應的固態射頻開關元件,具備高功率處理能力與重複性佳的切換特性,可實現 數百萬次以上之開關操作,切換時間僅為數微秒,極適合高速測試環境。


遠端控制與觸發機制

支援 LAN 遠端操作TTL 觸發輸入介面,可透過 ASCII 命令列操作;內建 queue 排程功能,可預先設定切換組態,透過 TTL 訊號觸發即時執行;正向 TTL 邊緣觸發執行後,觸發器會暫時鎖定(LOW 約 10 ms),在裝置重設為 Ready 狀態前將忽略後續觸發。


可調式安裝結構設計

該機種採用 標準 19 吋、2U 機箱結構,並提供 可調式前/後掛耳設計,可靈活安裝於不同深度的機架中,支援 ½ 19 吋間距微調(約 15 cm,有助於最佳化機箱位置與布線;所有 RF 埠與 Trigger 輸入埠皆位於前面板,便於與量測設備以短纜線快速連接。

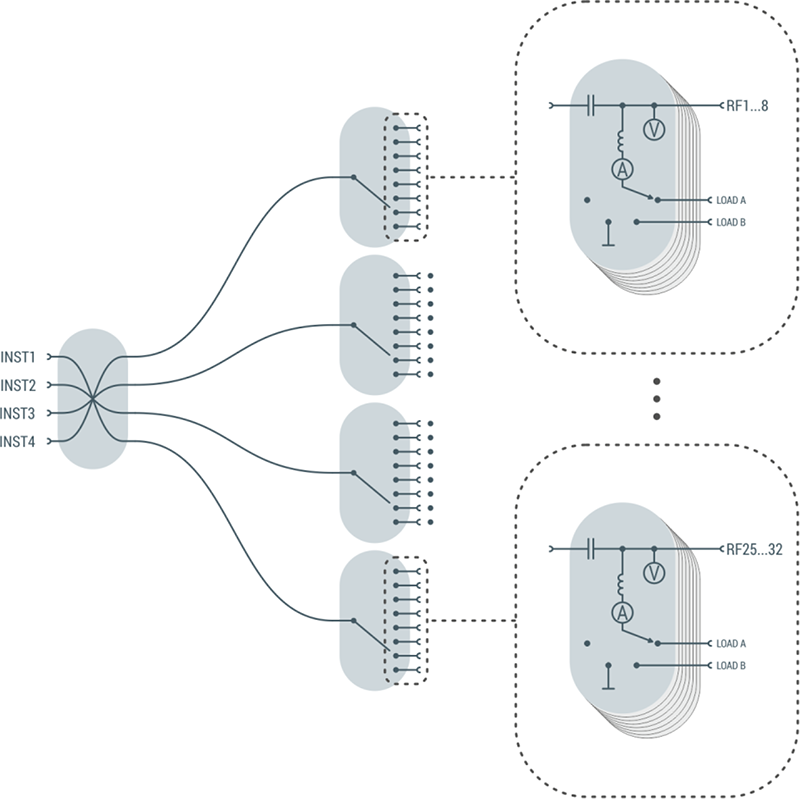

原理方塊圖

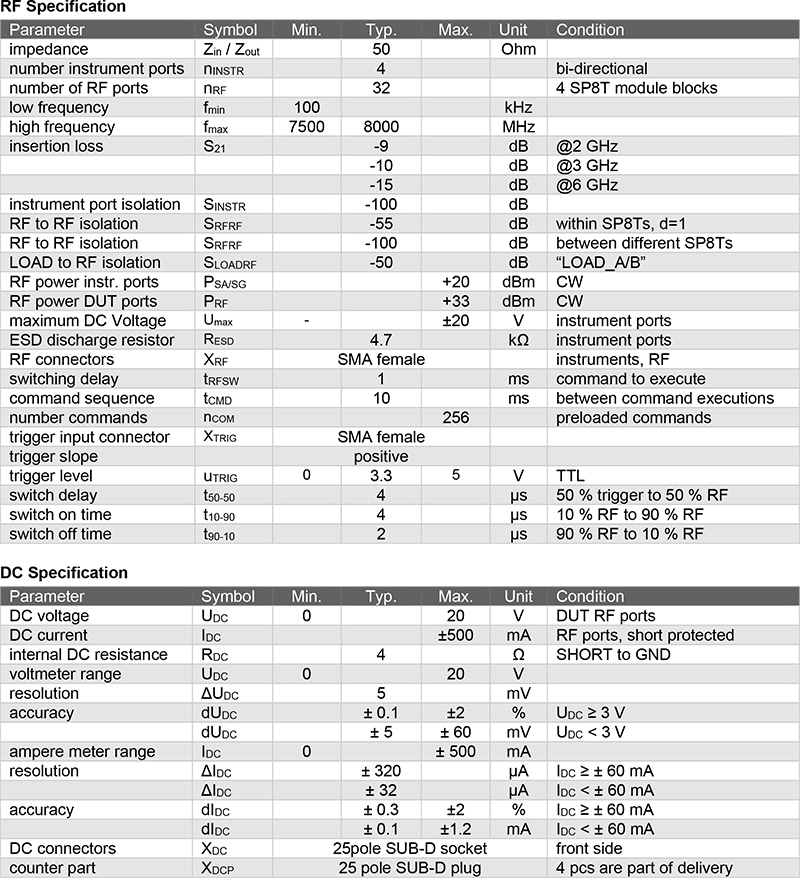

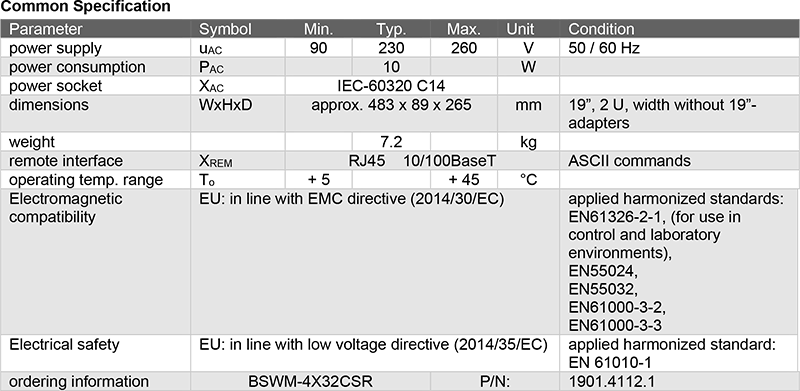

技術規格








PIN 腳位定義

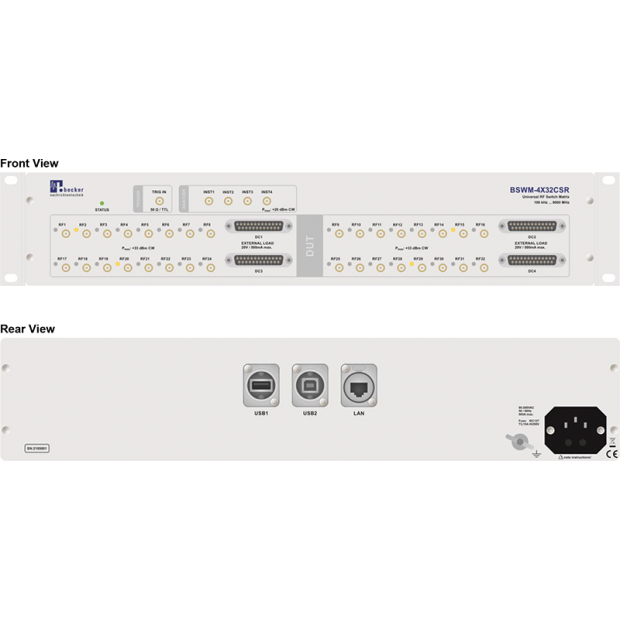

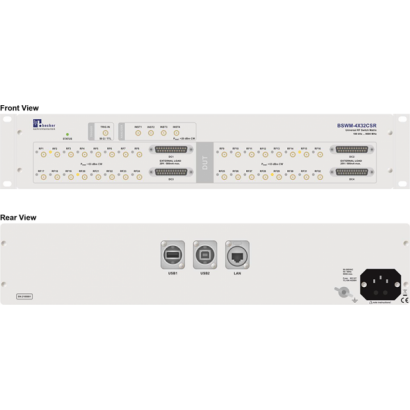

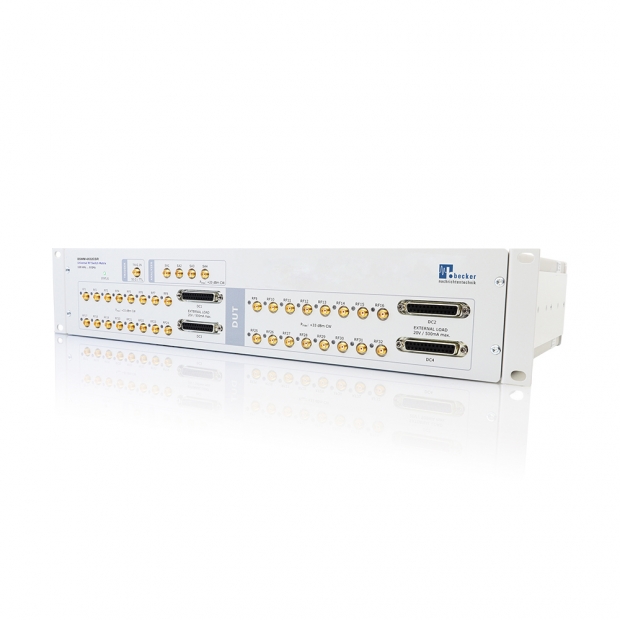

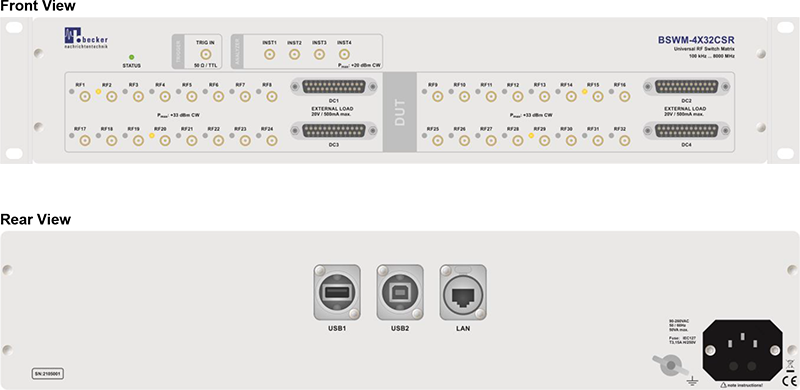

外觀



下載

BSWM-4X32CSR Datasheet >
