BSDU-4X32PR
4 通道非反射式射頻多訊號功率衰減器

獨立通道、高隔離、無反射：一機整合多通訊訊號路由測試

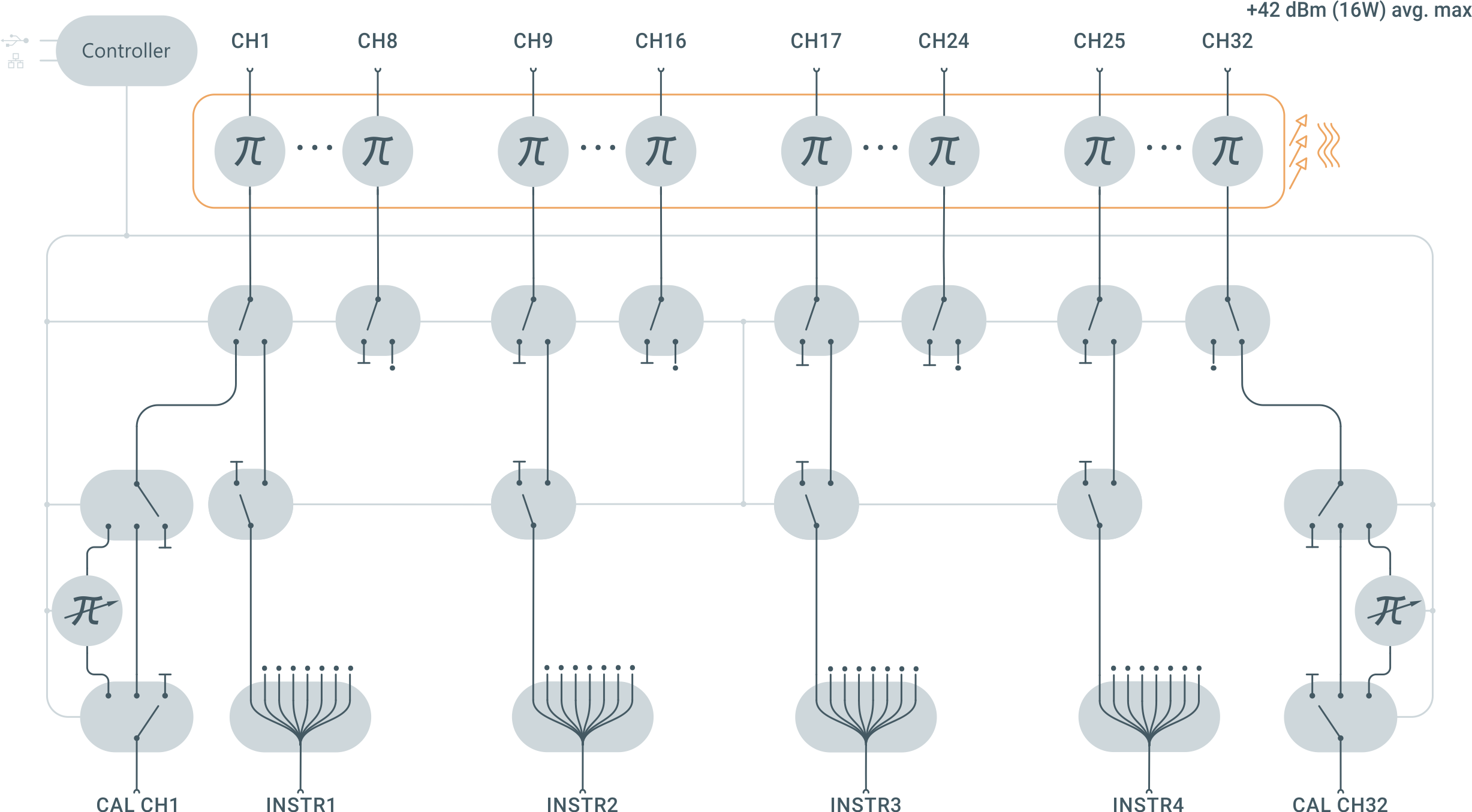

此機種為一款通用型、雙向（bi-directional）射頻訊號分配器／合路器（splitter/combiner），專為多訊號路由應用設計；BSDU-4X32PR 內含 4 組完全獨立的訊號處理區段，每一區段配有一組 儀器埠（Instrument Port） 與對應的 8 組待測物埠。

每一組 DUT 埠皆內建高功率衰減器，並具備高效散熱能力；此外，每組 DUT 訊號路徑內均設有 高隔離度切換器，可單獨關閉任一 DUT 訊號，靈活控制；儀器埠與 DUT 埠在切換關閉時，皆為 非反射式結構，並匹配至 50 歐姆阻抗，可避免訊號反射干擾。


BSDU-4X32PR 支援 600 MHz 至 6000 MHz 寬頻操作範圍，涵蓋多種通訊標準，包括：

• GSM900
• GSM1800
• UMTS
• LTE
• 5G
• IEEE 802.11 a/b/g/n/ac

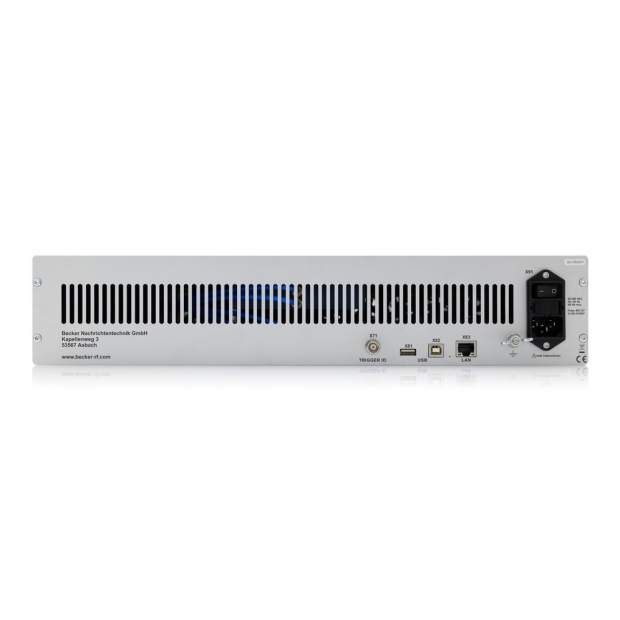

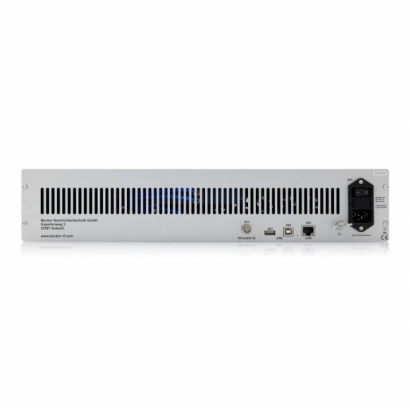

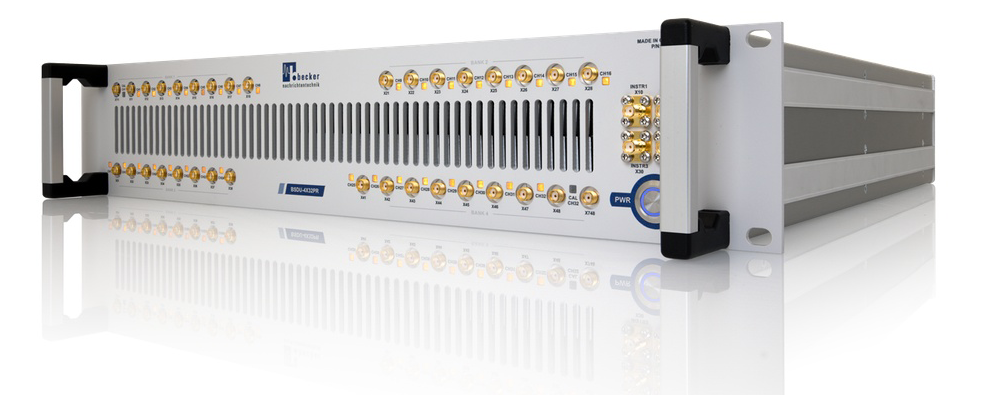

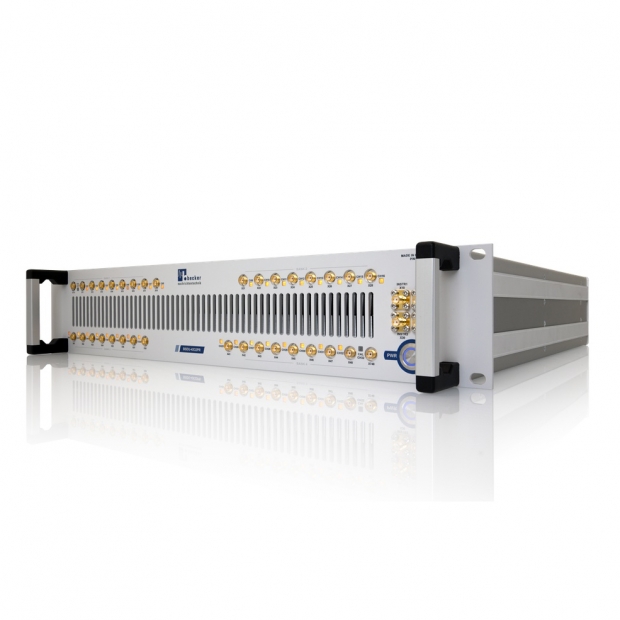

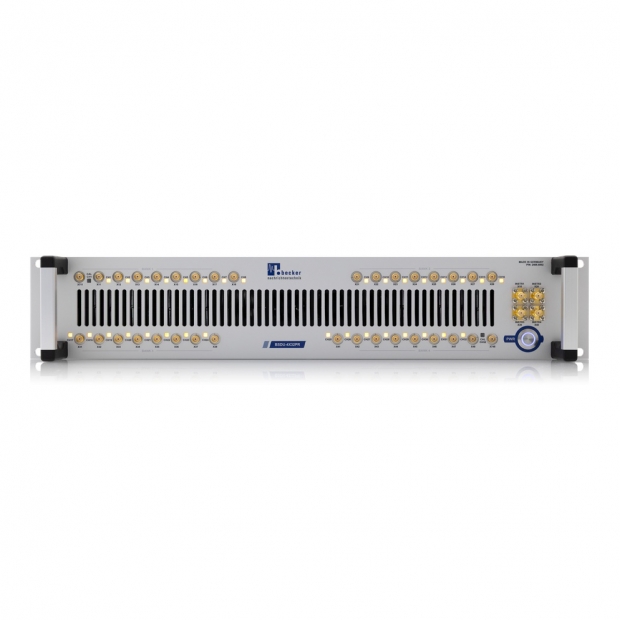

此機種採用標準化 19 吋 2U 工業機箱設計，適用於多種 MIMO 測試與系統整合應用場景。



技術特點

• 通用型射頻訊號分配／合路器
• 4 組獨立訊號通道，每通道支援 1 儀器埠 + 8 DUT 埠
• 內建高功率衰減器，具備高效散熱能力
• 每一 DUT 埠皆具備 高隔離度切換器，可單獨開關控制
• 所有埠皆為 非反射式設計，關閉時匹配 50 Ω
• 寬頻覆蓋：600 MHz～6000 MHz
• 最大輸入功率 +50 dBm（峰值）
• 適用於多標準通訊系統測試：GSM, UMTS, LTE, 5G, Wi-Fi 等
• 19 吋 2U 標準機箱，便於機架整合

應用場景

• 無線通訊設備測試
• 多頻段 MIMO（多輸入多輸出）測試平台
• 實驗室訊號路由模擬系統
• 訊號衰減與隔離測試應用
• 無線通訊標準相容性驗證
