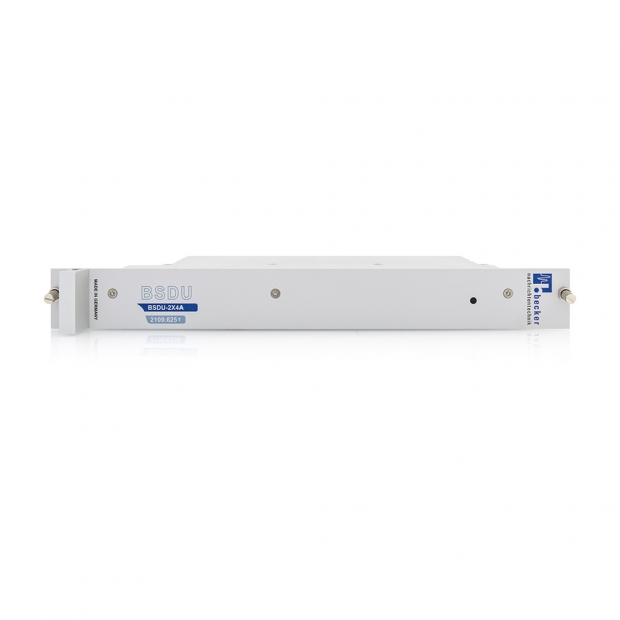

BSDU-2X4A 寬頻訊號分波／合路器

高頻寬、雙向分合、獨立處理，彈性構建複雜 RF 測試架構

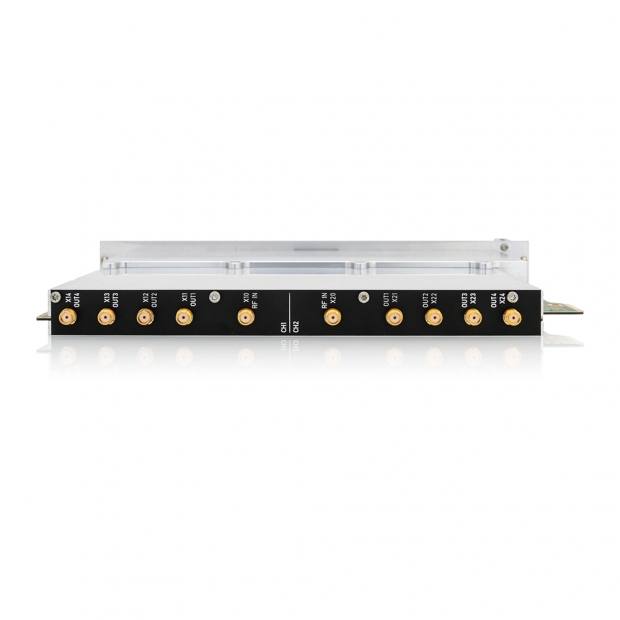

BSDU-2X4A 是一款高性能、寬頻設計的雙向訊號處理模組，支援雙區段、四埠操作架構，具備分波與合路功能，可將一個共用埠的射頻訊號高效地分配至兩組各自獨立的 4 個對等埠，亦可將各埠的輸入訊號合併至共用埠，實現靈活的訊號路由架構配置；每一通道皆整合獨立的訊號處理單元（Signal Conditioning Unit），可針對不同埠位進行獨立增益控制與等化調整，提升整體系統的一致性與可調性，有效降低訊號失真與干擾風險，實現高線性度與低損耗的射頻訊號分配處理能力。

其頻率操作範圍涵蓋 500 MHz 至超過 9 GHz，涵蓋最新 Wi-Fi、蜂巢式通訊與毫米波應用，包含 802.11ax（Wi-Fi 6/6E）、5G NR 毫米波（mmWave）、衛星通訊、中頻模擬與各類寬頻測試環境；模組為插卡式設計，專為 SR6-11C 系統平台開發，具備高密度、高彈性、高整合度之模組化架構，支援與其他 RF 元件如切換矩陣、放大器、多工器等模組搭配使用，便於快速擴展與重組量測架構。

BSDU-2X4A 特別適用於空中介面模擬（Air Interface Emulation）、多頻段訊號驗證、以及複雜環境下的 RF 分配測試場景，亦可部署於 5G OTA 測試平台、通訊系統模擬與自動化量測設備中；透過與 SR6-CU 控制器整合後，亦可實現模組健康監測、溫度監控與遠端識別功能，滿足實驗室與自動化測試對穩定性與可管理性的高標準需求。

功能特點

極寬頻操作範圍
無損訊號分配
支援 SNMP 雜訊管理功能的模組健康監測
可插拔模組，適用於 SR6-11C 系統平台

應用場景

空中介面模擬
研發用途（R&D）
產品驗證測試

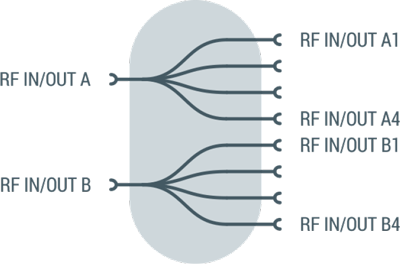

功能方塊圖

模組監測功能

當 BSDU-2X4A 搭配 SR6-CU 控制器模組使用時，將具備模組監測功能，可透過 SR6-CU 的 LAN 與 USB 遠端介面讀取模組健康狀態資料；健康狀態資料包含：內部寬頻放大器級別的操作點、RF 模組的溫度資訊，並可透過 ASCII 字串形式查詢模組識別資訊；LAN 遠端介面支援 SNMPv2 Trap 功能，可於複雜環境中進行網路監控；當搭配 SR6-11C 控制單元使用時，BSDU-2X4A 能自動偵測故障並主動通報監控系統。

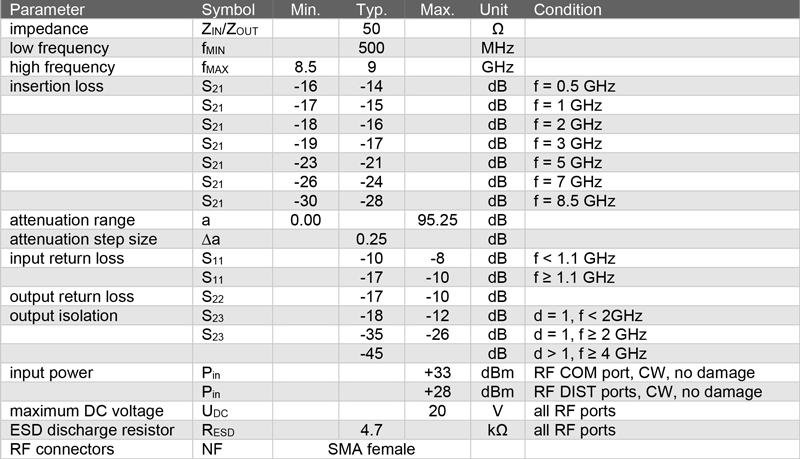

技術規格

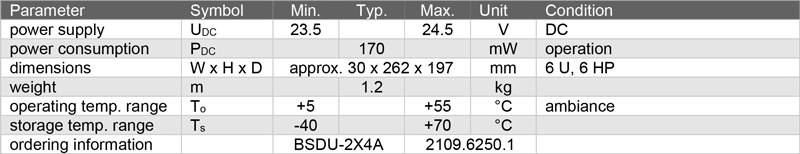

通用規格

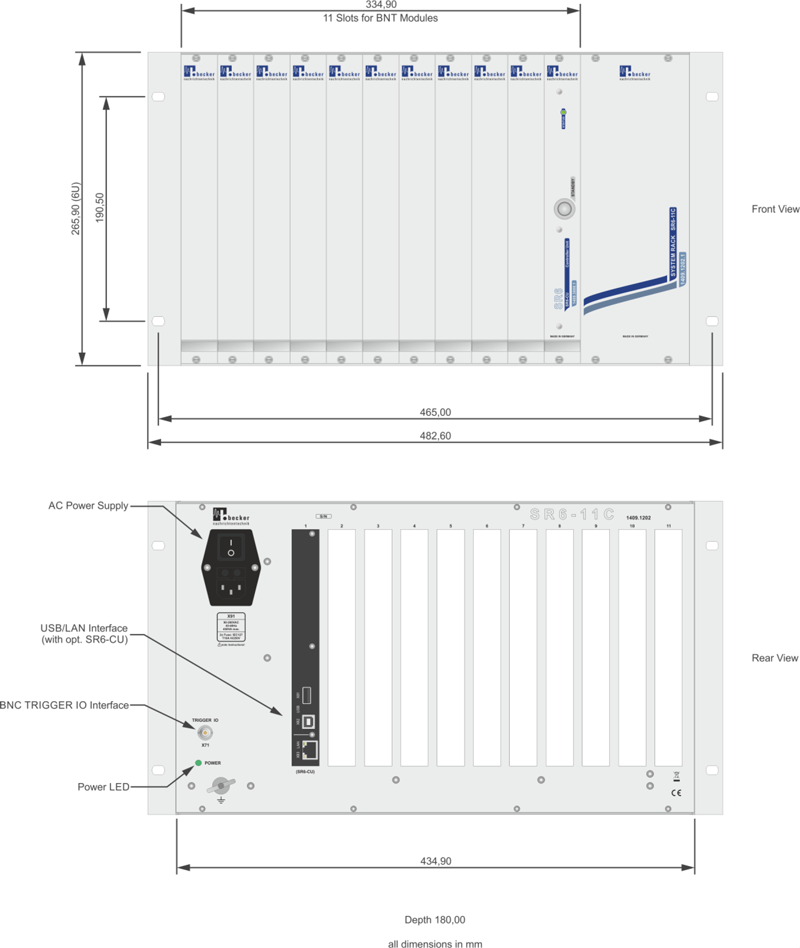

外觀說明：SR6-11C 系統平台

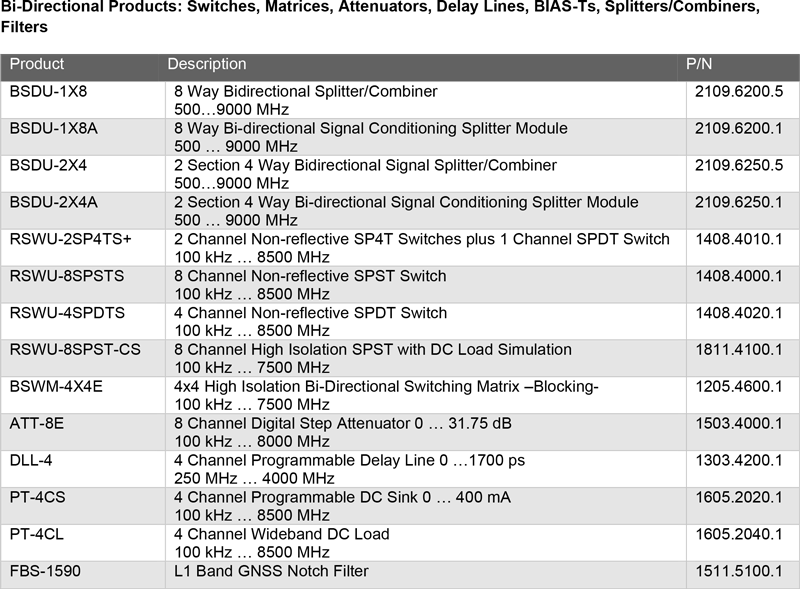

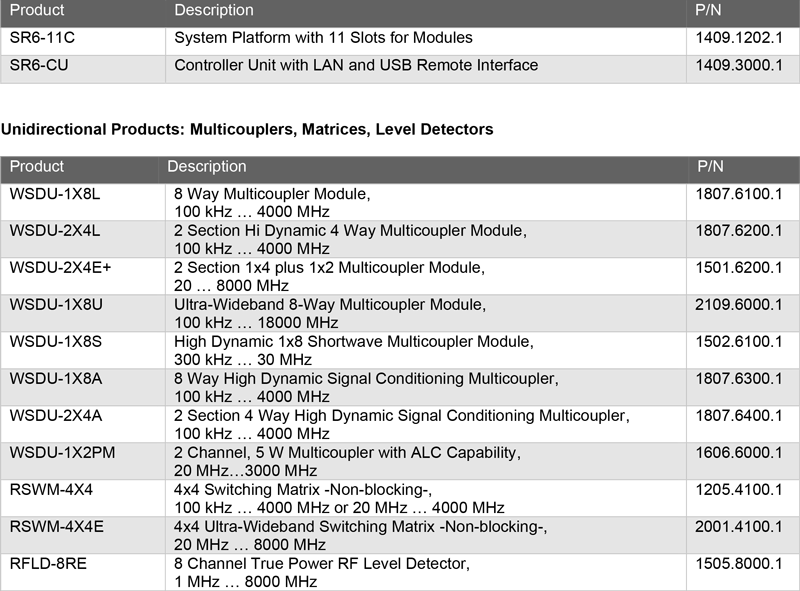

BSDU-2X4A 模組設計為可整合於 SR6-11C 系統平台中，該平台具備 11 個插槽，可搭載 RF 開關、切換矩陣、訊號多工器、可變衰減器（attenuators）、BIAS-T 模組、電平偵測器、雙向訊號處理分波／合路模組與控制器單元；若需模組健康監測功能，則必須搭配 SR6-CU 控制器單元。
