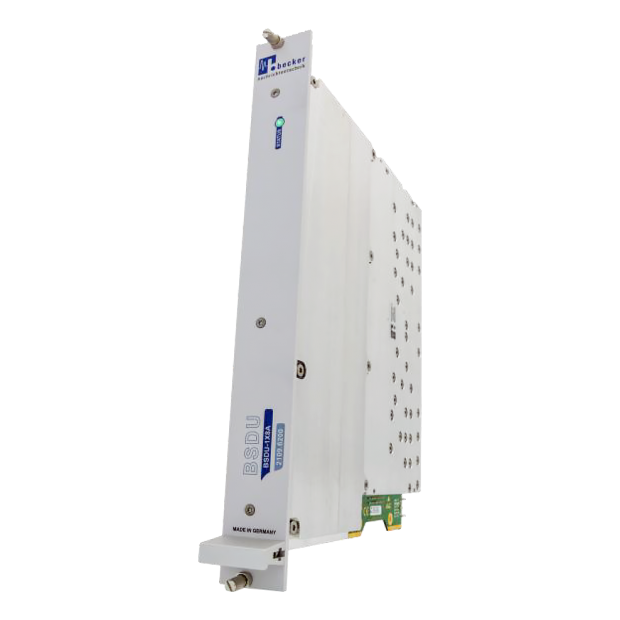

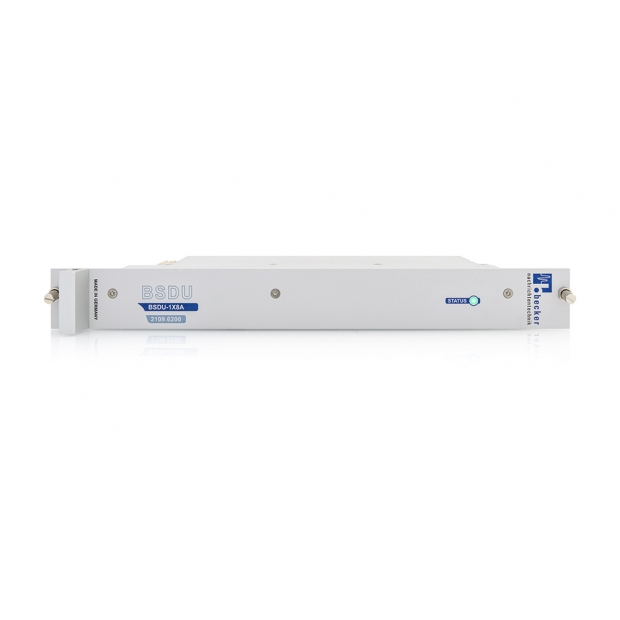

BSDU-1X8A 寬頻訊號分配/合路器

寬頻雙向分配 × 精準訊號處理，模組化合路解決方案首選

SDU-1X8A 為一款高效能寬頻雙向訊號分配/合路器（Combiner）插槽式模組，可將來自單一共用埠的射頻訊號平均分配至 8 個等效埠，亦可將 8 路射頻輸入訊號合併輸出至一個共用埠，支援上下行通訊整合測試；每個通道皆內建獨立訊號處理單元（Signal Conditioning Unit），可針對不同測試情境調整輸出電平，有效提升訊號精準度與測試靈活性。

此模組支援的頻率範圍自 500 MHz 擴展至超過 9 GHz，涵蓋現今大多數寬頻射頻通訊技術標準，因此特別適用於最新 Wi-Fi（如 802.11ax）與行動通訊頻段（如 5G NR 毫米波）的實驗與驗證環境；其高線性度與低插入損耗設計，可在高頻環境中維持優異的訊號品質與低雜訊操作表現。

透過優異的射頻特性與模組化架構，BSDU-1X8A 尤其適合部署於空中介面模擬（Air Interface Emulation）平台，能靈活整合於多通道通訊測試系統中，支援多樣化測試配置與重組架構，有效應對 5G、Wi-Fi 6/7、IoT 等高速無線通訊技術於研發、驗證與生產階段之需求。

特點

超寬頻段支援
雙向訊號分配與合併能力
內建 SNMP 功能之健康狀態監控

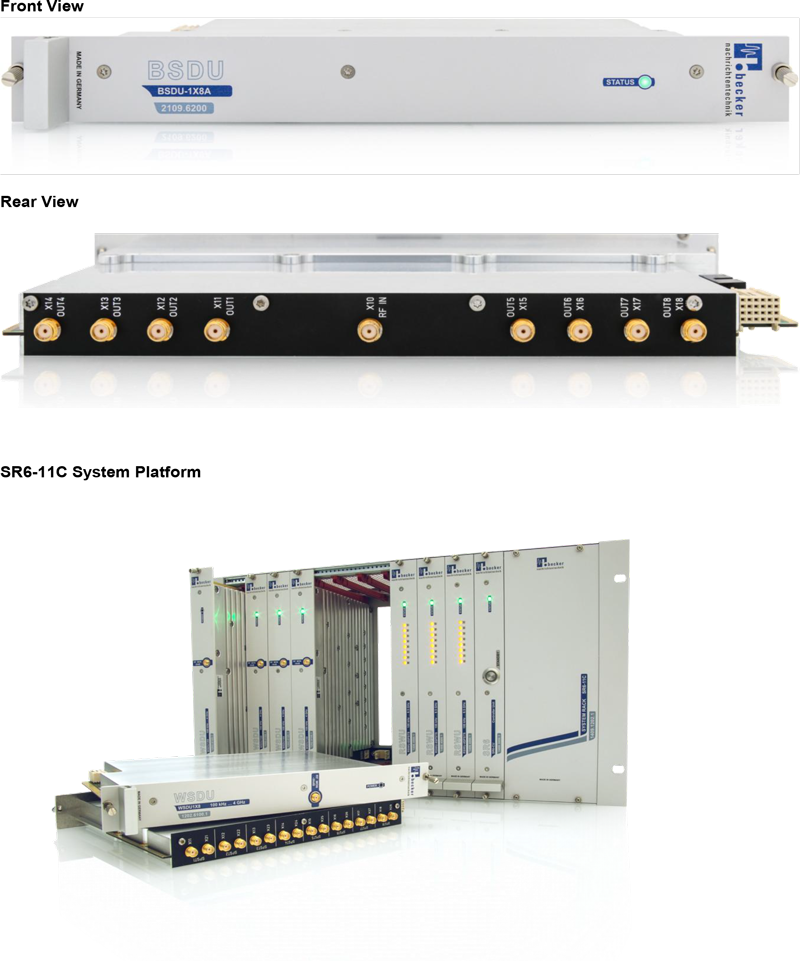

可安裝於 SR6-11C 系統平台之插槽式模組

應用領域

空中介面模擬
研發用途（R&D）
產品驗證

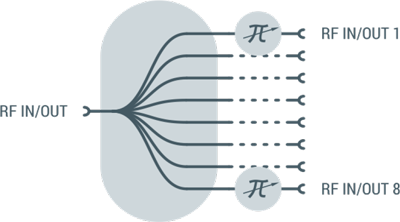

主要方塊圖

模組監控功能

BSDU-1X8A 搭配 SR6-CU 控制模組使用時，具備模組監控功能，可透過 LAN 或 USB 遠端介面讀取模組健康狀態；健康狀態資訊包含內部寬頻放大器（Wideband Amplifier）各級運作點與 RF 模組的溫度，亦可透過 ASCII 字串查詢模組識別資訊。

其 LAN 遠端介面支援 SNMPv2 Trap 功能，便於在複雜系統環境中進行集中式管理；搭配 SR6-11C 控制單元使用時，BSDU-1X8A 可自動辨識異常狀況並通報監控系統，以提升系統穩定性與運維效率。
